電動主給水泵潤滑系統(AGM)

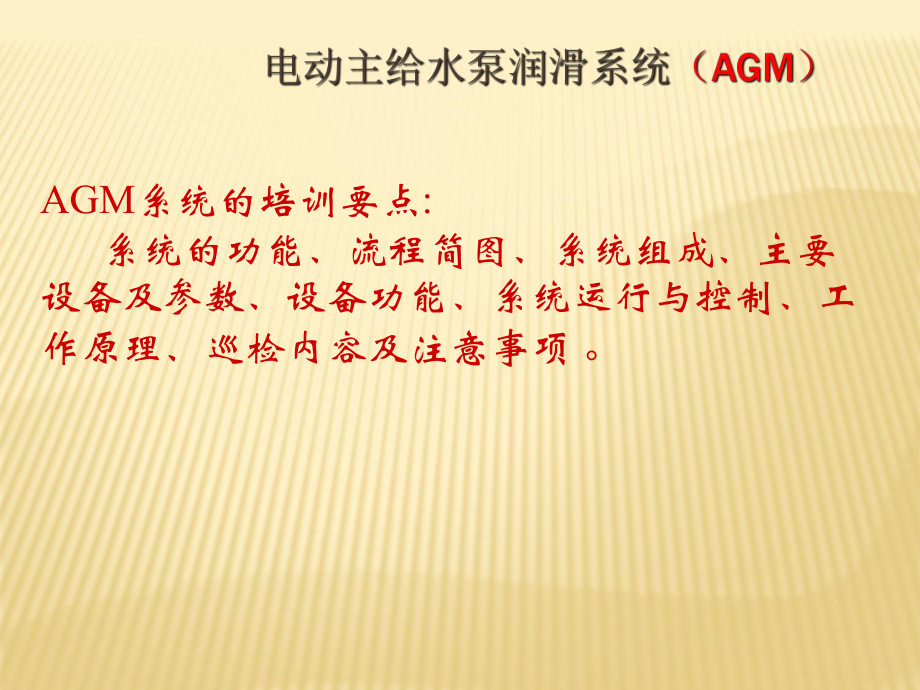

1、 OJT1# 系統培訓教材電動主給水泵潤滑系統（AGM） 目 錄1. 系統功能 2. 系統簡圖 3. 系統組成4. 設備說明（包括工作原理、主要參數）5. 系統運行和控制6. 液力聯軸器調速原理 7. 相關聯的系統8. 巡視要點9. 在該系統上工作時的風險及防人因失效措施 10. 思考題 AGM系統的培訓要點: 系統的功能、流程簡圖、系統組成、主要設備及參數、設備功能、系統運行與控制、工作原理、巡檢內容及注意事項 。 向電動主給水泵組的以下部件供應其有合適壓力、溫度、流量和清潔度的潤滑油和工作油：泵組的全部支持軸承泵組的推力軸承泵組的增速齒輪箱泵組的液力聯軸器本系統不直接或間接地與核安全相關系

2、統簡圖系統簡單描述本系統的服務對象是Voith R17k-550.1變速聯軸器，潤滑油與工作油是合并使用的。工作油是液力聯軸器內部為速用油，也可帶走該裝置調速時發出的熱量。潤滑油與工作油受熱增溫后，在以SRI系統供應冷卻水的冷卻器中進行冷卻，然后循環使用。本系統還配置有專用的凈油裝置，能保證兩次大修期間和換油時油質潔凈。 系統組成a）潤滑油系統 正常運行時潤滑油由泵軸帶動的齒輪油泵002PO提供，該泵裝于液力聯軸器箱體之中。該箱中還裝有電動輔助油泵001PO作為002PO后備，供電動 主給水泵備用、起動和停運時使用，001PO泵也為齒輪式泵。 油泵唧出的潤滑油先經潤滑油冷卻器001RF冷卻，然

3、后經雙生式濾油器001FI和002FI及節流孔板后送往泵組各軸承和齒輪變速箱，然后流回油箱。雙生式濾油器每側均為全容量，切換時保證油不間斷。 濾油器下游設一塊孔板，其作用是維持系統在孔板前所需壓力?？装搴蠼右毫β?lián)軸器內供油總管，總管2.5bar，以此壓力向聯軸器內部件供給潤滑油 。自總管引出的油經第二孔板以2.1bar的壓力送往泵組各軸承和齒輪箱。系統組成 濾網與孔板之間有接管向液力聯軸器調速系統供給工作油。 在潤滑油冷卻器之前的油管上裝有釋放閥001VH，它保證齒輪油泵供油管線不致超壓。此冷油器下游設有小口徑管，供破壞虹吸用，以防在停運時油冷卻器中的存油因虹及而流入油箱。停運時，從軸封吸入的

4、空氣進入虹吸管，起到破壞虹吸作用。重新啟動時可通過這些軸封自動把空氣排出。 油冷卻器上游有一管與工作油系統聯接，其功能是在給水泵處于備用而電動輔助油泵運行時向工作油系統充油，此管上裝有一塊限制通過油量的孔板。系統組成b)工作油系統： 工作油系統由閉路和開路兩部分組成，閉式回路中流入聯軸器的油工作后 從可移位的勺管引出，經工作油冷動器002RF和控制閥后返回聯軸器。 開式回路中的離心式工作油泵003PO由泵軸帶動，它經孔板向閉式回路送油?？装迩把b有釋壓前期以保持工作油壓在0.120.2Mpa之間，剩余油返回油箱。 工作油與潤滑油之間設有帶孔板的聯絡管以便在初次充油時能向工作油系統快速充油。工作油

5、冷卻器設計為當進口油溫度在60100范圍內，能保證出口油溫在3562之間。 系統主要設備及參數1、潤滑油冷卻器 001RF熱交換功率160KW油入口溫度62油出口溫度44.95冷卻水入口溫度40冷卻水出口溫度43.03潤滑油流量19.4m3/h冷卻水流量45.5m3/h2、工作油冷卻器002RF熱交換功率 150KW油入口溫度100油出口溫度61.7冷卻水入口溫度40冷卻水出口溫度50.21油流量 61.8m3/h冷卻水流量 97.0m3/h設備說明設備說明3 、液力聯軸器油箱001BA油容積2.5m3氣容積2m3總?cè)莘e4.5m3最高工作壓力0.01MPA最高工作溫度75設備說明設備說明4 、

6、主潤滑油泵002PO型式立式齒輪泵轉速 2960rpm額定流量450L/min額定壓頭5.2bar.g5 、輔助潤滑油泵001O型式 臥式齒輪泵轉速1440rpm額定流量375L/min額定壓頭5.2bar.g設備說明設備說明6、工作油泵型式立式齒輪泵轉速2960rpm額定流量150L/min額定壓頭2bar.g7、潤滑油過濾器 001/002FI型式雙生籃式油流量450L/min過濾程度25um最大壓降0.6bar設備說明設備說明8、潤滑油系統泄壓閥定值壓力5.2bar.g9、工作油系統泄壓閥定值壓力2bar.g10、移動式凈油機001CF流量1000 l/h工作溫度60油加熱器額定功率 1

7、5KW電動機功率 1.5KW設備說明設備說明AGM系統運行1、系統正常運行 AGM系統正常運行時，由泵軸驅動的主潤滑油泵002PO及工作油泵003PO來維持潤滑油壓和工作油壓，而電動輔助潤滑油泵則處于備用狀態。2、特殊穩定運行 如果在汽機跳閘前電動給水泵在運行中，在機組跳閘時早動泵仍應維持其運行。此時泵組的潤滑油系統和工作油系統仍舊分別依靠泵001PO及003PO運行，油系統參數保持不變。3、起動當APA“Duty/STBY”開關動作時將自動地使電動輔助潤滑油泵正常起動。向工作油冷卻器與潤滑油冷卻器提供冷卻水的隔離閥，要求操作員手動開啟，水流是由程序控制所監控的。油過濾器慶通過切換閥接通恰當?shù)?/p>

8、一側回路，并應保證過濾器內空氣已全部驅盡。輔助油泵運行達到正常油壓時電動給水泵即可處于備用狀態，此時油溫車水溫接近，所有其它參數基本不變。電動給水泵起動后當油壓上升至高于輔助油泵壓力時，壓力開頭將作用使輔助油泵停運。處于監控下的油壓如下降，則降到一定值則報警并自動起動輔助油泵，甚至自動停止給水泵的運行。AGM系統運行系統運行4、停運給水泵的正常停運過程中將自動起動輔助油泵，在給水泵完全停轉后，輔助油泵仍應繼續運行10分鐘，然后再由運行人員手動停運。5、給水泵倒轉時油系統情況當給水泵發生倒轉時，其檢測裝置將自動使電動輔助潤滑油泵投入運行；另一方面，倒轉的潤滑油泵也唧送一些油量。這種倒轉不會持續時

9、間太長，因?yàn)榻o水泵出口隔離閥將迅速關閉，阻止給水倒流，從而使倒轉停止。AGM系統運行系統運行AGM系統控制當APA泵在“Duty”或“STBY”狀態時將因低油壓自動起動電動輔助潤滑油泵。電動給水泵“Duty”起動后，當母管潤滑油壓高于3bar.g時，電動輔助油泵停運。潤滑油壓如下降到1.5bar則主控報警并自動起動輔助油泵， 同時閉鎖APA泵自動啟動。AGM系統控制APA泵停運過程中將自動起動輔助油泵，在APA泵完全停轉10分鐘后，由主控手動停運輔助油泵。潤滑油壓如下降到1.0bar時， APA泵自動跳閘。工作油在初級軸上高速旋轉的渦輪內獲得功能，油在渦輪對內運動把油的動能轉換成次級渦輪的機械

10、能，從而使次級軸跟著初級軸轉動驅動壓力級泵。利用初級渦輪與次級渦輪之間的滑差達到改變次級軸轉速的目的。改變次級軸轉速的方法取決于工作油在渦輪內充油量多少，而油量多少可通過改變調節勺管的位置來實現。從給水泵轉速控制系統來的4-20mA的信號經001ZM及002MO控制兩個凸輪轉動。一個凸輪確定滑柱閥位置來調節勺管在液力聯軸器的位置，而第二只凸輪控制油量調節閥。當接到轉速增加的方向（+）的信號時，凸輪轉動使滑柱閥移動到新位置，來自潤滑油系統的工作油進入動力活塞，它使勺管從液力聯軸器殼內抽出，從而允許更多工作油進入液力聯軸器；另一方面，凸輪的轉動使得自勺管補油的補油閥開大，從而充油量增多，合成結果是

11、勺管到達新位置，給水泵轉速增加。當接到轉速減少方向（）的信號時，勺管插入并從聯軸器內排出部分油，和以上過程相反。液力聯軸器調速原理液力聯軸器調速原理 相關聯的系統SRISEKAPAJDTSHESKHAGM系統的巡檢要點 在機組正常運行期間，在機組正常運行期間，APAAPA電動泵不運電動泵不運行，由行，由AGMAGM電動泵維持油壓，以便能在需電動泵維持油壓，以便能在需要時快速啟動要時快速啟動APAAPA泵。因此巡視時應關注泵。因此巡視時應關注以下幾點：以下幾點： v 檢查油壓是否正常。檢查油壓是否正常。v 通過通過ICIC檢查油流量是否正常。檢查油流量是否正常。 v 檢查油箱油位正常檢查油箱油位正常v 有無跑、帽、滴、漏油現象有無跑、帽、滴、漏油現象在該系統上工作時的風險及防人因失效措施風險:1、AGM系統故障或停運將引
