河南廣電網絡光(電)纜線路施工規定

1、河南廣播電視網絡公司光（電）纜線路施工規定 為規范河南省廣電網絡光（電）纜線路施工，確保光（電）纜線路施工質量，特制定河南廣播電視網絡光（電）纜線路施工規定，請各分公司遵照執行。一、對施工單位的要求1、參與廣電光（電）纜線路施工的單位應該具備的基本條件： （1）、所有參與廣電光（電）纜線路施工的單位必須持有有效的工商執照，國家廣電總局或省廣電局頒發的有線電視設計、施工安裝許可證；或有效的省級電信部門頒發的三級以上光（電）纜線路施工資質證書，經廣電審查其資格證書合格者方能參加施工投標，無以上證書的施工單位不得參加施工，個別小型工程情況需報上級部門批準。 （2）、施工單位應按招標通知書的要求做好工

2、程設計，并對施工質量的目標做出承諾，對施工質量的保證措施、施工工期安排做出詳細計劃。 （3）、施工單位應具備完善的組織機構和人員配備。（4）、施工單位應擁有施工所需的設備、器材、儀器、機械，滿足施工的要求。2、在光（電）纜線路工程施工前，施工單位須做好下列工作： （1）、了解熟悉施工區域內架空、地埋、管道路由情況。 （2）、了解熟悉施工現場影響施工的各種障礙物的情況。 （3）、了解熟悉施工現場影響施工的單位和部門，并做好協調工作。 3、施工前應對使用的器材進行下列檢查： （1）、按照施工材料表，對材料進行清點、分類。 （2）、各種器材的規格、型號、數量應符合設計要求。 （3）、各種器材外觀應無

3、變形、破損和明顯脫漆現象。 （4）、有源部件均應通電檢查。二、光（電）纜施工基本要求 1、光（電）纜敷設前，應對運到工地的光（電）纜進行單盤檢測，對光（電）纜的規格、程式進行數量清點和外觀檢查（外觀應無明顯損壞），光纜用OTDR檢測光纖有無斷點，其衰耗值應符出廠要求。并做好記錄，以備后用。光纜單盤檢測后，光纜端頭必須重新密封。 2、注意光纜端別，根據設計要求敷設光纜的A、B端（識別方法廠家會提供）。光纜應盡量做到整盤敷設，以減少中間接頭。3、布放光纜時，光纜的牽引端頭應作技術處理，并應采用具有自動控制牽引力性能的牽引機牽引，為防止在牽引過程中扭轉操作光纜，牽引端頭至牽引索之間應加入轉環。4、布

4、放光纜時，光纜彎曲半徑不得小于光纜半徑的20倍，光纜必須由纜盤上放出并保持松馳弧形。光纜布放過程中應無扭轉，嚴禁打小圈、浪涌等現象發生。在布放鋁管電纜時，鋁管電纜的拐彎角應大于90度。5、光（電）纜引出（上）端應留有一定的光（電）纜余量。光（電）纜布放完畢，應檢查光（電）纜是否良好。光（電）纜端頭必須做密封防潮處理，不得浸水。6、光（電）纜的接續應由受過專門訓練的工程技術人員或廠家來操作，光纜接續時應采用OTDR進行監視，使接續損耗達光纜的接續標準。電纜接頭應采用防水接頭。三、光（電）纜桿路的架設1、架空線路的技術要求：（1）、電桿的選用與埋深架空光纜的電桿要根據線路的負荷和本地區的氣象條件以

5、及桿址土壤的性質等實際情況來決定，一般情況下以7米8米（梢徑150）重型桿為主。為減少斜度，少數制高點采用6米（梢徑130）重型桿，低凹處采用9米、10米重型桿，有少量特殊地段需采用12米重型桿，以實際情況確定鄉鎮至村桿路以6米桿（梢徑130）為主。桿距做到50米一檔。部分桿距由于受地形、地貌等條件限制略作適當增減。電桿埋深要求如下：13厘米×7米電桿埋深1.2米；15厘米×7米電桿埋深1.2米； 15厘米×8米電桿埋深1.2米；15厘米×9米電桿埋深1.5米； 15厘米×10米電桿埋深1.6米。終端桿、角桿等大負荷重桿埋深1.6米，巖石處埋深

6、0.8米，并采取水泥壘石加固。（2）、架空桿路拉線光纜桿路的終端桿、跨越桿、角桿上會產生不平衡的張力，為此在這些電桿上裝設拉線，用其張力來均衡負載拉線，規格采用7/2.6、7/3.0（縣鄉桿路標準用7/2.2，鄉鎮至村桿路標準用7/2.0）。地錨埋深1.51.2米，為了增強抗風力度應用鍍鋅3.0鐵線纏扎，下三檔：15厘米、10厘米、5厘米，上二檔：15厘米、10厘米。為了增強抗風力度、減少損失，在各分段交界處和跨公路的電桿均采取雙向頂頭拉加固，直線桿原則上每5檔加“人”字防風拉，二十檔加四方拉，并對跨越河道兩邊電桿用四方拉加固處理。拉線與電桿的夾角一般為45度，如果受地形限制可以減小角度，但不

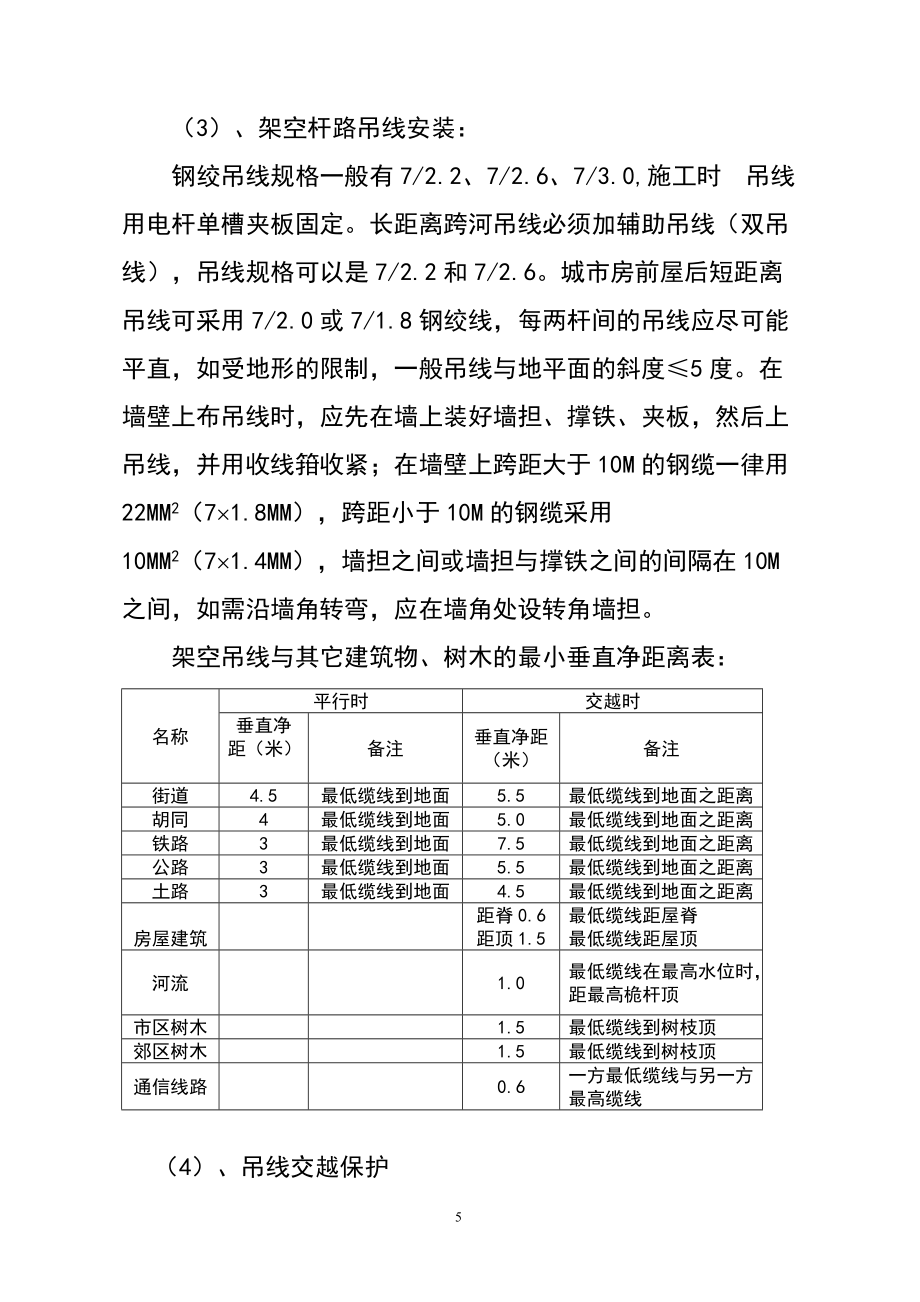

7、得小于30度，均采用釣魚拉線加固。因拉線高度不夠時，應采用高幫拉線。鋼絞線平拉時上下垂度應小于15度，抱箍離桿梢50厘米。（3）、架空桿路吊線安裝：鋼絞吊線規格一般有7/2.2、7/2.6、7/3.0,施工時 吊線用電桿單槽夾板固定。長距離跨河吊線必須加輔助吊線（雙吊線），吊線規格可以是7/2.2和7/2.6。城市房前屋后短距離吊線可采用7/2.0或7/1.8鋼絞線，每兩桿間的吊線應盡可能平直，如受地形的限制，一般吊線與地平面的斜度5度。在墻壁上布吊線時，應先在墻上裝好墻擔、撐鐵、夾板，然后上吊線，并用收線箝收緊；在墻壁上跨距大于10M的鋼纜一律用22MM2（7´1.8MM），跨距小

8、于10M的鋼纜采用10MM2（7´1.4MM），墻擔之間或墻擔與撐鐵之間的間隔在10M之間，如需沿墻角轉彎，應在墻角處設轉角墻擔。架空吊線與其它建筑物、樹木的最小垂直凈距離表：名稱平行時交越時垂直凈距（米）備注垂直凈距（米）備注街道4.5最低纜線到地面5.5最低纜線到地面之距離胡同4最低纜線到地面5.0最低纜線到地面之距離鐵路3最低纜線到地面7.5最低纜線到地面之距離公路3最低纜線到地面5.5最低纜線到地面之距離土路3最低纜線到地面4.5最低纜線到地面之距離房屋建筑距脊0.6距頂1.5最低纜線距屋脊最低纜線距屋頂河流1.0最低纜線在最高水位時，距最高桅桿頂市區樹木1.5最低纜線到樹枝

9、頂郊區樹木1.5最低纜線到樹枝頂通信線路0.6一方最低纜線與另一方最高纜線（4）、吊線交越保護因歷史原因造成借桿合架的光（電）纜線路，只允許與1千伏以下的供電線路合桿架設，其凈距不得小于1.5米。光（電）纜垂直度應與原有電力電纜保持一致。并把三眼單槽夾板固定在拉線抱箍下方，防止鋼絞線跳碰電力線，吊檔線則加強保護處理。架空光（電）纜吊線與電力線或其它通信線在下方交越時，應采用三叉高壓絕緣保護套作絕緣保護處理。新建桿路原則上不允許與電力、通信線路合桿架設。（5）、掛鉤的設置程式光（電）纜掛鉤常用規格有25、35、45、65毫米等，25毫米掛鉤用于光纜外徑1016毫米，45毫米掛鉤用于光纜外徑162

10、2毫米等。電桿兩側的第一掛鉤距吊線固定夾板間距為30厘米。掛鉤間距為每隔30厘米設一個（縣-鄉桿路掛鉤間距為每隔50厘米設一個），掛鉤托掛方向要一致、整齊。這樣架空光纜托掛后才能平直，不易受機械損傷。（6）、單槽夾板的安裝桿上安裝吊線采用三眼單槽夾板固定。其安裝位置應使架掛吊線的空距符合所掛光纜與地面最小垂直凈距的規定。當架空桿路上只架設一條光纜吊線時，三眼單槽夾板應裝在電桿背向街心（或公路）的一側。在同一架空桿路上裝設上下兩層光纜吊線時，鋼絞線夾板位置間的垂直距離不小于400毫米，以保證上下光纜之間的隔距不小于30毫米。（7）、架空光纜應掛20Cm×50Cm印有河南廣播電視光纜受法

11、律保護的警示牌。原則上每公里6塊,在人口密集的地段每隔2擋應掛一塊警示牌。2、架空光（電）纜敷設 （1）、光（電）纜敷設有人工牽引和機械牽引兩種方法，牽引力不應超過光纜允許張力的80%。人工牽引一般由13人，每根桿上通過安裝滑輪牽引光纜，牽引時不允許拖地，光纜允許彎曲半徑為（1020）D（D為光纜外徑）。主要牽引力應加在光纜的加強芯上，牽引端頭與活接頭鉤間加裝轉環。光纜的最大牽引速度一般為015米/秒，每桿處光（電）纜敷設應留有余量U形彎，以適應光纜因溫度變化引起的伸縮。 （2）、架空光（電）纜的接頭盒應在電桿附近。 （3）、架空光纜敷設預留長度：設備側余纜長度自然彎曲增加長度桿上余留長度吊檔

12、桿線余留長度接頭重疊長度留盤長度一般為1020米5米/公里0.2米/桿0.25米/桿一般68米1520米/10桿 （4）、嚴禁將光（電）纜直接沿墻敷設,以免拆墻而中斷信號，注意避開供電入戶等電力線。3、接地保護 （1）、在郊區為保護架空光纜線路設備和維護人員的安全，架空光纜應在終端桿、角桿以及直線桿，每隔5根桿（250米）上進行防雷接地，吊線每隔2KM作一處接地，接地電阻10。 （2）、接地體用圓鋼20mm，長2.5m，接地線用4.0mm鍍鋅鋼絞線口，埋深的距離應大于1.5米。（3）、接地保護做法： 水泥桿上預留避雷線穿釘時，在桿梢上從穿釘螺母引出一根4.0mm圓鋼線，高出桿頂15cm，在電桿

13、下部從穿釘螺母接一根4.0mm鋼線入地。水泥桿上無預留穿釘時，將一根4.0mm鋼線緊貼桿身向上引出高過桿頂15cm，向下緊貼桿身入地。利用水泥桿拉線做避雷接地，將4.0mm鋼線一端高出桿頂15cm，另一端壓入水泥桿拉線抱箍內。四、地下直埋光纜的敷設。1、光纜直埋深度應不小于1.2M（具體見下表），下墊一層細土或沙土覆蓋，嚴禁將石塊、磚頭、雜物等推入溝內。光纜的直埋深度應符合下表要求。敷設地段或土質埋深（米）備 注普通土（硬土）³1.2半石質（砂礫土、風化石）³1.0全石質³0.8從溝底中墊10CM細土或砂土的上面算起流砂³0.8市郊、村鎮³1.

14、2市區人行道³.1.0穿越鐵路、公路³1.2距道碴底或距路面溝、渠、水塘³1.2農田排水溝（溝寬1米以內）³0.82、同溝敷設的光纜不得交叉、重疊，宜采用分別牽引同時布放的方式。機械牽引時，應采用地滑輪。光纜必須平放于溝底，不得騰空和拱起。纜線敷設在坡度大于20度，坡長大于30M的斜坡上時，宜采用“S”形敷設或按設計要求處理。3、回填土應高出地面10CM，人工踏實。 4、直埋光纜至建筑物間最小凈距（米），應符合下表要求直埋光纜與其它建筑物間最小凈距（米）。名 稱平行時交越時市話管道邊線（不包括人孔）0.750.25非同溝的直埋通信電纜0.50.5直埋式電

15、力電纜35千伏以下0.50.535千伏以上20.0.5給水管徑管小于30厘米0.50.5管徑為3050厘米1.00.5管徑大于50厘米1.50.5高壓石油、天然氣管10.00.5熱力、下水管1.00.5煤氣管壓力小于3公斤/平方厘米1.00.5壓力38公斤/平方厘米2.00.5排水溝0.80.5房屋建筑紅線（或基礎）1.0樹木市內、村鎮大樹、果樹、路旁行樹0.75市外大街2.0水井、墳?zāi)?.0糞坑、積肥池、沼氣池、氨水池等3.05、特殊路段的保護（1）、穿越鐵路及不能開挖的公路時，應采取鋼管頂管方式。線路穿過機耕路、農村大道以及市區或易動土地段時，采取鋪硬塑管、紅磚、水泥蓋板等保護措施。光纜穿

16、過汛期山洪沖刷嚴重的沙河時，應采取人工加筑。砌漫水坡等保護措施。光纜敷設在易受洪水沖涮的山坡時，纜溝兩頭應做石砌堵塞。（2）、光纜穿越落差為1米以上的溝坎、梯田時要采取石砌護坡，并用水泥沙漿勾縫。落差為0.8-1米時，可用三七土做護坡。落差小于0.8米時，可以不做護坡，但需要多層次夯實。（3）、光纜經過白蟻地區，應選用外護層為尼龍材料的防蟻光纜。并做毒土處理。6、線路標石光纜接頭、光纜拐彎點、防雷排流線起止點、同溝敷設光纜的起止點、光纜特殊預留點、與其他纜線交越點、穿越障礙物地點時都應設置線路標石。設置線路標石的基本原則是：直線段市區每隔100米，郊區每隔50米設置普通（或特殊）標石一塊。（1

17、）、需要監測光纜內金屬護層對地絕緣電位的接頭點應設置監測標石。標石深埋60厘米，出土100厘米，標石周圍土壤應夯實。（2）、普通標石應埋設在光纜的正上方。接頭處的標石應埋在路由上，標石有字的一面朝向光纜接頭。轉彎處的標石應埋設在線路轉彎的交點上，有字面朝向光纜彎角較小的一面。光纜沿公路敷設時，標石面朝公路。（3）、標石用堅石或鋼筋混凝土制作，規格有兩種：一般地面使用短標石，規格應為14cm×14cm×120cm；土質松軟及斜坡地區用長標石，規格為14cm×14cm×180 cm。（4）、標石編號為白底（或黑）漆正楷字。編號為按傳輸方向，由A到B端方向編排
