電線電纜規格型號說明及含義

1、電線電纜規格型號說明及含義電線電纜規格型號說明型號名稱用途BX（BLX）BXF（BLXF）BXR銅（鋁）芯橡皮絕緣線銅（鋁）芯氯丁橡皮絕緣線銅芯橡皮絕緣軟線適用交流500V及以下或直流1000V及以下的電氣設備及照明裝置之用BV（BLV）BVV（BLVV）BVVB（BLVVB）BVRBV-105銅（鋁）芯聚氯乙烯絕緣線銅（鋁）芯聚氯乙烯絕緣氯乙烯護套圓形電線銅（鋁）芯聚氯乙烯絕緣氯乙烯護套平形電線銅（鋁）芯聚氯乙烯絕緣軟線銅芯耐熱105C聚氯乙烯絕緣軟線適用于各種交流、直流電器裝置，電工儀表、儀器，電訊設備，動力及照明線路固定敷設之用RVRVBRVSRV-105RXSRX銅芯聚氯乙烯絕緣軟線銅

2、芯聚氯乙烯絕緣平行軟線銅芯聚氯乙烯絕緣絞型軟線銅芯耐熱105C聚氯乙烯絕緣連接軟電線銅芯橡皮絕緣棉紗編織絞型軟電線銅芯橡皮絕緣棉紗編織圓型軟電線適用于各種交流、直流電器、電工儀表、家用電器、小型電動工具、動力及照明裝置的連接BBXBBLX銅芯橡皮絕緣玻璃絲編織電線鋁芯橡皮絕緣玻璃絲編織電線適用電壓分別有500V及250V兩種，用于室內外明裝固定敷設或穿管敷設注：B（B）第一個字母表示布線，第二個字母表示玻璃絲編制。V（V）第一個字母表示聚乙烯（塑料）絕緣，第二個字母表示聚乙烯護套。L（L）鋁，無L則表示銅F（F）復合型R軟線S雙絞X絕緣橡膠電纜型號含義外護層代號含義第一個數字第二個數字代號0細

3、圓鋼絲粗圓鋼絲代號常見電纜型號說明及用途型號名稱用途 銅芯 NA-YJV,NB-YJV,交聯聚乙烯絕緣聚氯乙烯護套A(B)類耐火電力電纜可敷設在對耐火有要求的室內、隧道及管道中。 NA-YJV22, NB-YJV22,交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套A(B)類耐火電力電纜適宜對耐火有要求時埋地敷設，不適宜管道內敷設。 NA-VV，NB-VV，聚氯乙烯絕緣聚氯乙烯護套A(B)類耐火電力電纜可敷設在對耐火有要求的室內、隧道及管道中。 NA-VV22，NB-VV22，聚氯乙烯絕緣鋼帶鎧裝聚氯乙烯護套A(B)類耐火電力電纜適宜對耐火有要求時埋地敷設，不適宜管道內敷設。 WDNA-YJY，WDNB-Y

4、JY，交聯聚乙烯絕緣聚烯烴護套A(B)類無鹵低煙耐火電力電纜可敷設在對無鹵低煙且耐火有要求的室內、隧道及管道中。 WDNA-YJY23，WDNB-YJY23，交聯聚乙烯絕緣鋼帶鎧裝聚烯烴護套A(B)類無鹵低煙耐火電力電纜適宜對無鹵低煙且耐火有要求時埋地敷設，不適宜管道內敷設。 常見型號名稱用途 銅芯鋁芯 ZA-YJV，ZA-YJLV，ZB-YJV，ZB-YJLV，ZC-YJV，ZC-YJLV，交聯聚乙烯絕緣聚氯乙烯護套A(B、C)類阻燃電力電纜可敷設在對阻燃有要求的室內、隧道及管道中。 ZA-YJV22，ZA-YJLV22，ZB-YJV22，ZB-YJLV22，ZC-YJV22，ZC-YJLV

5、22，交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套A(B、C)類阻燃電力電纜適宜對阻燃有要求時埋地敷設，不適宜管道內敷設。 ZA-VV，ZA-VLV，ZB-VV，ZB-VLV，ZC-VV，ZC-VLV，聚氯乙烯絕緣聚氯乙烯護套A(B、C)類阻燃電力電纜可敷設在對阻燃有要求的室內、隧道及管道中。 ZA-VV22，ZA-VLV22，ZB-VV22，ZB-VLV22，ZC-VV22，ZC-VLV22，聚氯乙烯絕緣鋼帶鎧裝聚氯乙烯護套A(B、C)類阻燃電力電纜適宜對阻燃有要求時埋地敷設，不適宜管道內敷設。 WDZA-YJY，WDZA-YJLY，WDZB-YJY，WDZB-YJLY，WDZC-YJY，WDZC-Y

6、JLY，交聯聚乙烯絕緣聚烯烴護套A(B、C)類阻燃電力電纜可敷設在對阻燃且無鹵低煙有要求的室內、隧道及管道中。 WDZA-YJY23，WDZA-YJLY23， WDZB-YJY23，WDZB-YJLY23 ，WDZC-YJY23，WDZC-YJLY23， 交聯聚乙烯絕緣鋼帶鎧裝聚烯烴護套A(B、C)類阻燃電力電纜適宜對阻燃且無鹵低煙有要求時埋地敷設，不適宜管道內敷設。 電纜名稱 用 途 VV、VLV, 銅（鋁）芯聚氯乙烯絕緣聚氯乙烯護套電力電纜 敷設在室內、隧道及管道中或戶外托架敷設，不承受壓力和機械外力 VY、VLY ,銅（鋁）芯聚氯乙烯絕緣聚乙烯護套電力電纜 VV22、VLV22 ,銅（鋁

7、）芯聚氯乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜 敷設在室內、隧道、電纜溝及直埋土壤中，電纜能承受壓力及其它外力 VV23、VLV23 ,銅（鋁）芯聚氯乙烯絕緣鋼帶鎧裝聚乙烯護套電力電纜 命名原則及案例: 電線電纜的完整命名通常較為復雜，所以人們有時用一個簡單的名稱(通常是一個類別的名稱)結合型號規格來代替完整的名稱，如“低壓電纜”代表0.6/1kV級的所有塑料絕緣類電力電纜。電線電纜的型譜較為完善，可以說，只要寫出電線電纜的標準型號規格，就能明確具體的產品，但它的完整命名是怎樣的呢？ 電線電纜產品的命名有以下原則： 1、產品名稱中包括的內容 (1)產品應用場合或大小類名稱 (2)產品結構材料或型

8、式； (3)產品的重要特征或附加特征 基本按上述順序命名，有時為了強調重要或附加特征，將特征寫到前面或相應的結構描述前。 2、結構描述的順序 產品結構描述按從內到外的原則：導體-絕緣-內護層-外護層-鎧裝型式。 3、簡化 在不會引起混淆的情況下，有些結構描述省寫或簡寫，如汽車線、軟線中不允許用鋁導體，故不描述導體材料。 案例： 額定電壓8.7/15kV阻燃銅芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜 “額定電壓8.7/15kV”使用場合/電壓等級 “阻燃”強調的特征 “銅芯”導體材料 “交聯聚乙烯絕緣”絕緣材料 “鋼帶鎧裝”鎧裝層材料及型式(雙鋼帶間隙繞包) “聚氯乙烯護套”內外護套材料(內

9、外護套材料均一樣，省寫內護套材料) “電力電纜”產品的大類名稱 與之對應的型號寫為ZR-YJV22-8.7/15，型號的寫法見后面的說明。 電線與電纜的區分 其實，“電線”和“電纜”并沒有嚴格的界限。通常將芯數少、產品直徑小、結構簡單的產品稱為電線，沒有絕緣的稱為裸電線，其他的稱為電纜；導體截面積較大的(大于6平方毫米)稱為大電線，較小的(小于或等于6平方毫米)稱為小電線，絕緣電線又稱為布電線。 電線電纜的型號組成與順序如下： 1:類別、用途 2:導體 3:絕緣 4:內護層 5:結構特征 6:外護層或派生 7:使錳卣 1-5項和第7項用拼音字母表示，高分子材料用英文名的第位字母表示，每項可以是

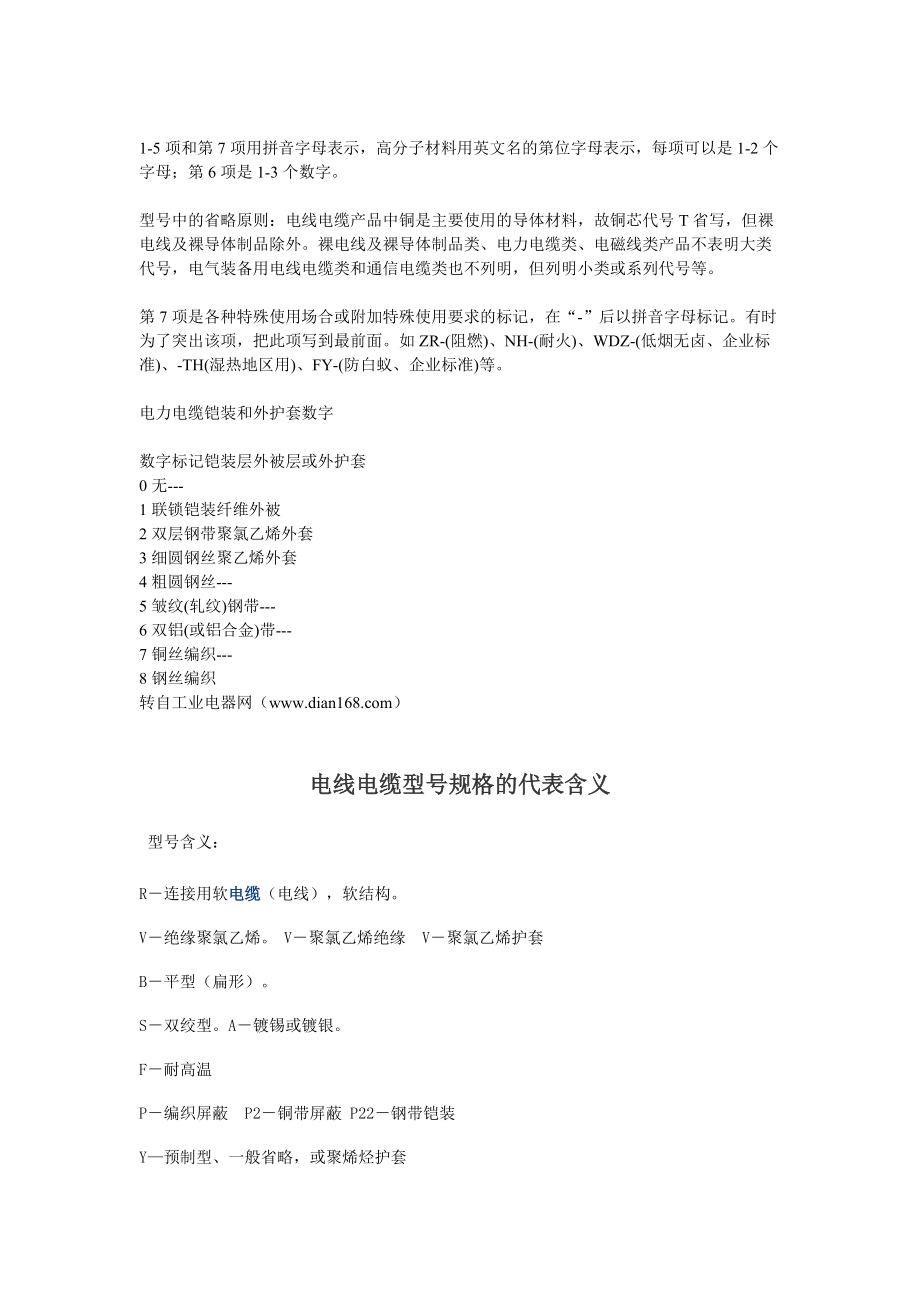

10、1-2個字母；第6項是1-3個數字。 型號中的省略原則：電線電纜產品中銅是主要使用的導體材料，故銅芯代號T省寫，但裸電線及裸導體制品除外。裸電線及裸導體制品類、電力電纜類、電磁線類產品不表明大類代號，電氣裝備用電線電纜類和通信電纜類也不列明，但列明小類或系列代號等。 第7項是各種特殊使用場合或附加特殊使用要求的標記，在“-”后以拼音字母標記。有時為了突出該項，把此項寫到最前面。如ZR-(阻燃)、NH-(耐火)、WDZ-(低煙無鹵、企業標準)、-TH(濕熱地區用)、FY-(防白蟻、企業標準)等。 電力電纜鎧裝和外護套數字 數字標記鎧裝層外被層或外護套 0無- 1聯鎖鎧裝纖維外被 2雙層鋼帶聚氯乙

11、烯外套 3細圓鋼絲聚乙烯外套 4粗圓鋼絲- 5皺紋(軋紋)鋼帶- 6雙鋁(或鋁合金)帶- 7銅絲編織- 8鋼絲編織 轉自工業電器網（）電線電纜型號規格的代表含義 型號含義：R連接用軟電纜（電線），軟結構。V絕緣聚氯乙烯。 V聚氯乙烯絕緣 V聚氯乙烯護套B平型（扁形）。S雙絞型。A鍍錫或鍍銀。F耐高溫P編織屏蔽 P2銅帶屏蔽 P22鋼帶鎧裝 Y預制型、一般省略，或聚烯烴護套FD產品類別代號，指分支電纜。將要頒布的建設部標準用FZ表示，其實質相同YJ交聯聚乙烯絕緣V聚氯乙烯絕緣或護套ZR阻燃型NH耐火型WDZ無鹵低煙阻燃型WDN無鹵低煙耐火型 例如：SYV 75-5-1(A、B、C） S:射頻 Y

12、:聚乙烯絕緣 V:聚氯乙烯護套 A：64編 B：96編 C：128編 75：75歐姆 5：線徑為5MM 1：代表單芯 SYWV 75-5-1S:射頻 Y:聚乙烯絕緣 W:物理發泡 V:聚氯乙烯護套 75：75歐姆 5：線纜外徑為5MM 1：代表單芯 例如：RVVP2*32/0.2 RVV2*1.0 BVRR:軟線 VV:雙層護套線 P屏蔽 2：2芯多股線 32：每芯有32根銅絲 0.2：每根銅絲直徑為0.2MMZR-RVS2*24/0.12ZR:阻燃 R:軟線 S:雙絞線 2：2芯多股線 24：每芯有24根銅絲 0.12：每根銅絲直徑為0.12MM型號、名稱 RV銅芯氯乙烯絕緣連接電纜（電線）

13、 AVR鍍錫銅芯聚乙烯絕緣平型連接軟電纜（電線） RVB銅芯聚氯乙烯平型連接電線 RVS銅芯聚氯乙烯絞型連接電線 RVV銅芯聚氯乙烯絕緣聚氯乙烯護套圓形連接軟電纜 ARVV鍍錫銅芯聚氯乙烯絕緣聚氯乙烯護套平形連接軟電纜 RVVB銅芯聚氯乙烯絕緣聚氯乙烯護套平形連接軟電纜 RV105銅芯耐熱105oC聚氯乙烯絕緣聚氯乙烯絕緣連接軟電纜 AF205AFS250AFP250鍍銀聚氯乙氟塑料絕緣耐高溫60oC250oC連接軟電線2、規格表示法的含義規格采用芯數、標稱截面和電壓等級表示單芯分支電纜規格表示法：同一回路電纜根數（1*標稱截面）， 0.6/1KV， 如：4*(1*185)+1*95 0.6/

14、1KV多芯絞合型分支電纜規格表示法：同一回路電纜根數標稱截面， 0.6/1KV， 如：4*185+1*95 0.6/1KV電線電纜規格型號說明型號名稱用途BX（BLX）BXF（BLXF）BXR銅（鋁）芯橡皮絕緣線銅（鋁）芯氯丁橡皮絕緣線銅芯橡皮絕緣軟線適用交流500V及以下或直流1000V及以下的電氣設備及照明裝置之用BV（BLV）BVV（BLVV）BVVB（BLVVB）BVRBV-105銅（鋁）芯聚氯乙烯絕緣線銅（鋁）芯聚氯乙烯絕緣氯乙烯護套圓形電線銅（鋁）芯聚氯乙烯絕緣氯乙烯護套平形電線銅（鋁）芯聚氯乙烯絕緣軟線銅芯耐熱105C聚氯乙烯絕緣軟線適用于各種交流、直流電器裝置，電工儀表、儀器，

15、電訊設備，動力及照明線路固定敷設之用RVRVBRVSRV-105RXSRX銅芯聚氯乙烯絕緣軟線銅芯聚氯乙烯絕緣平行軟線銅芯聚氯乙烯絕緣絞型軟線銅芯耐熱105C聚氯乙烯絕緣連接軟電線銅芯橡皮絕緣棉紗編織絞型軟電線銅芯橡皮絕緣棉紗編織圓型軟電線適用于各種交流、直流電器、電工儀表、家用電器、小型電動工具、動力及照明裝置的連接BBXBBLX銅芯橡皮絕緣玻璃絲編織電線鋁芯橡皮絕緣玻璃絲編織電線適用電壓分別有500V及250V兩種，用于室內外明裝固定敷設或穿管敷設注：B（B）第一個字母表示布線，第二個字母表示玻璃絲編制。V（V）第一個字母表示聚乙烯（塑料）絕緣，第二個字母表示聚乙烯護套。L（L）鋁，無L則

16、表示銅F（F）復合型R軟線S雙絞X絕緣橡膠電線電纜型號中每個字母的含義電線電纜型號中每個字母的含義 各種電線電纜在生產及使用過程中為了方便就用一些英文字母和數字代表，但是，如果接觸這方面不多的人是無法弄清這些“專業術語”的。下面，就由電線電纜廠來給您解釋一下這些讓人迷糊的字母所代表的含義，弄清了這些之后將對電纜行業有了一定了解。 一.型號用字母及數字含義： NH通過GB12666.6類耐火試驗； ZR通過GB12666.5類成束燃燒試驗； B低鹵（型號末位）； C無鹵低煙（型號末位）； YJ交聯聚乙烯絕緣； V低鹵阻燃聚氯乙烯護套或襯層； S無鹵阻燃熱塑性聚烯烴護套或襯層； 22鋼帶鎧裝低鹵阻
