連續梁附屬設施施工作業指導書

1、中鐵十六局集團有限公司南龍鐵路NLZQ-4標項目經理部目錄1.適用范圍.12.作業準備.12.1內業準備12.2外業準備13.技術要求.24.施工程序.25.施工要求.25.1擋渣墻施工25.2電纜槽及人行道板65.3接觸網立柱基礎75.4人行道欄桿105.5防水層、保護層施工105.6伸縮縫施工135.7避車臺135.7綜合接地166.同組織.167.材料要求.178.機具設備配置189.質量控制與檢驗189.1防水層和保護層189.2人行道、避車臺209.3附屆設施2110.安全及環保要求2110.1安全要求2110.2環保要求22南平至龍巖鐵路擴能工程NLZQ-4標莘口沙溪大橋連續梁附屬

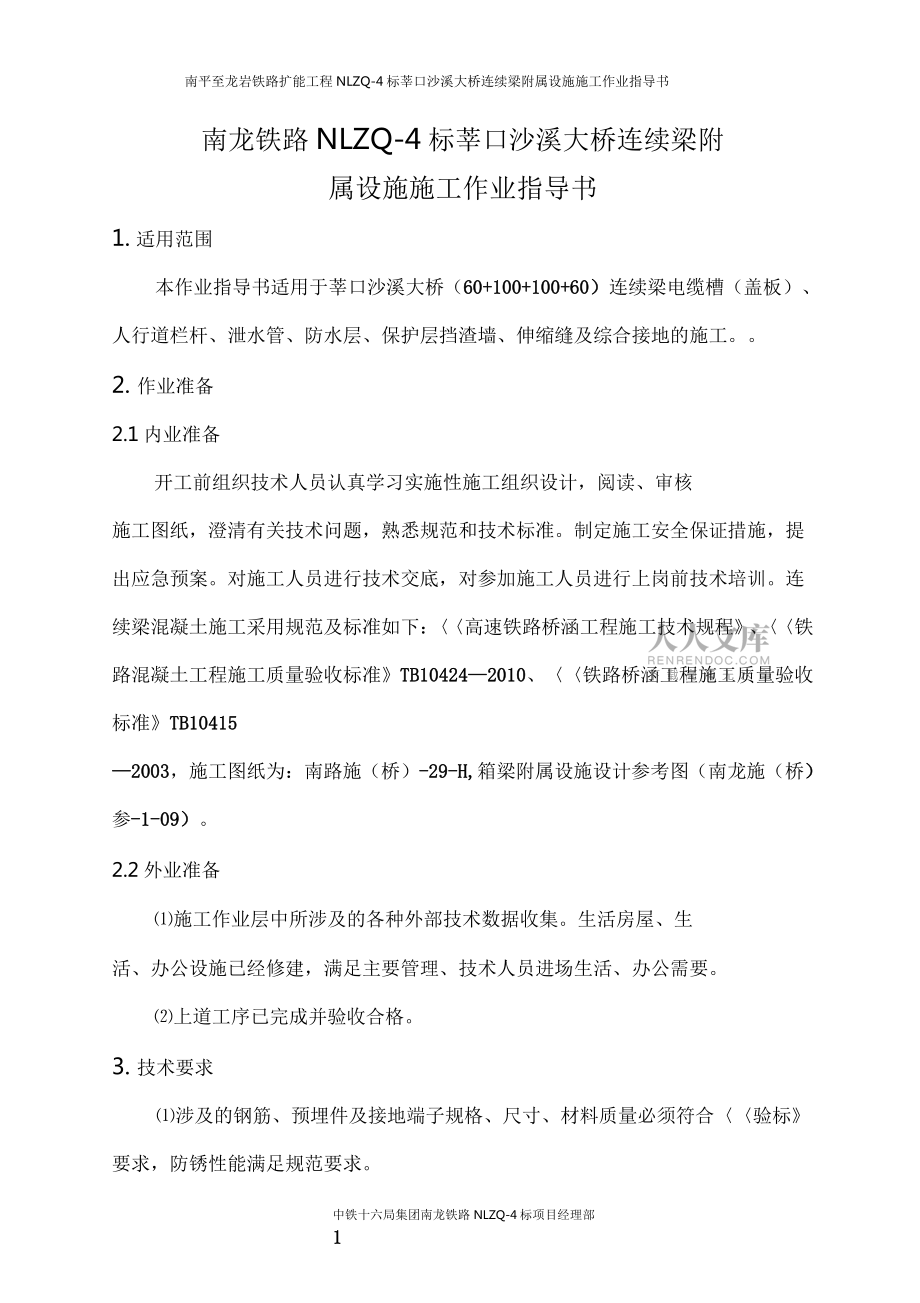

2、設施施工作業指導書中鐵十六局集團南龍鐵路NLZQ-4標項目經理部1 1南龍鐵路NLZQ-4標莘口沙溪大橋連續梁附屬設施施工作業指導書1.適用范圍本作業指導書適用于莘口沙溪大橋（60+100+100+6060+100+100+60）連續梁電纜槽（蓋板）、人行道欄桿、泄水管、防水層、保護層擋渣墻、伸縮縫及綜合接地的施工。2.作業準備2.1 內業準備開工前組織技術人員認真學習實施性施工組織設計，閱讀、審核施工圖紙，澄清有關技術問題，熟悉規范和技術標準。制定施工安全保證措施，提出應急預案。對施工人員進行技術交底，對參加施工人員進行上崗前技術培訓。連續梁混凝土施工采用規范及標準如下： 高速鐵路橋涵工程施

3、工技術規程 、 鐵路混凝土工程施工質量驗收標準TB10424TB1042420102010、鐵路橋涵工程施工質量驗收標準TB10415TB1041520032003，施工圖紙為：南路施（橋）-29-H,-29-H,箱梁附屬設施設計參考圖（南龍施（橋）參-1-09-1-09）。2.2 外業準備施工作業層中所涉及的各種外部技術數據收集。生活房屋、生活、辦公設施已經修建，滿足主要管理、技術人員進場生活、辦公需要。上道工序已完成并驗收合格。3.技術要求涉及的鋼筋、預埋件及接地端子規格、尺寸、材料質量必須符合驗標要求，防銹性能滿足規范要求。南平至龍巖鐵路擴能工程NLZQ-4標莘口沙溪大橋連續梁附屬設施施

4、工作業指導書中鐵十六局集團南龍鐵路NLZQ-4標項目經理部2 2混凝土原材料質量及配合比滿足設計及驗標要求。預埋件及預埋鋼筋安裝位置必須滿足設計及驗標要求。4.施工程序觸網立柱基礎、電纜槽、擋渣墻豎向鋼筋在梁體混凝土澆筑前預埋，綜合接地鋼筋及接地端子在梁體混凝土施工前安裝。箱梁附屬結構施工順序為：梁體預埋（預埋觸網立柱基礎、電纜槽、擋渣墻豎向鋼筋）-擋渣墻-接觸網基礎及電纜槽-人行道板-伸縮縫-橋面防水層5.施工要求5.1 擋渣墻施工施工前的準備工作1用全站儀將全橋中線貫通，并與線路中線聯測，以保證擋渣墻的圓順與線型一致。2根據貫通的中線，按擋渣墻的設計位置，把擋渣墻的內外線定位于橋面上，并彈

5、上墨線加以標識，每側擋渣墻放內外兩條線。3清除擋渣墻與橋面接茬部分混凝土的松散顆粒，并鑿除超限部分的混凝土。4用扳手調整擋渣墻預埋筋的位置、間距，清除附在上面的殘硝混凝土，并進行除銹處理。5用鼓風機將擋渣墻基層吹干凈，經監理工程師認可后，即可進行鋼筋綁扎作業。鋼筋加工與綁扎鋼筋應按設計圖紙進行加工與綁扎。鋼筋綁扎技術要求見下表：鋼筋綁軋技術要求表南平至龍巖鐵路擴能工程NLZQ-4標莘口沙溪大橋連續梁附屬設施施工作業指導書中鐵十六局集團南龍鐵路NLZQ-4標項目經理部3 3項目允許偏差箍筋間距偏差15mm箍筋不垂直度15mm鋼筋保護層厚度偏差5mm其他鋼筋偏移20mm模板安裝1待鋼筋綁扎完畢，經

6、監理檢查認可后，即可進行模板安裝作業。2模板安裝前，先要對模板進行清理、除銹。滿涂脫模劑，并安裝好泄水孔模具與泄水管。3按照已測量放好的基線安裝模板，保證擋渣墻在整座橋范圍內線型一致。4根據設計標高來調整模板的高度，保證擋渣墻頂面標高一致，平順過渡。5模板經初調完畢后，再用水平儀復核其標高，用錘球校正其垂直度，并用鋼卷尺檢查其位置?；炷凉嘀?混凝土采用拌和站集中拌制，攪拌車運輸至現場進行澆注。2混凝土的振搗采用插入式振動棒，搗固時，振動棒要快插慢提,以排除混凝土中的空氣，減少混凝土表面的氣泡，每一振點的振搗延續時間為 20s30s,20s30s,以混凝土不再沉落、不出現氣泡、表面呈浮漿為度。

7、3在灌筑混凝土時，混凝土的坍落度不得過大。先灌筑一部分素混凝土至擋渣墻拐角上口 4cm5cm4cm5cm 處，振動后再灌筑另一部分，確保不漏振。灌筑混凝土的時間間隔不得超過混凝土的初凝時間，否則要按施工縫處理，若灌筑過程有中斷，則要特別注意上下兩層混凝土接茬處的振搗。4擋渣墻頂面鋼筋保護層厚度一般控制在 3cm3cm 左右。 在混凝土灌筑至設計標高南平至龍巖鐵路擴能工程NLZQ-4標莘口沙溪大橋連續梁附屬設施施工作業指導書中鐵十六局集團南龍鐵路NLZQ-4標項目經理部4 4后，應將其頂面用抹刀抹平，待混凝土縮水后就進行第二次趕光、抹面，保證全橋的擋渣墻頂面平整、光滑、一致。擋渣墻斷縫的形成1擋

8、渣墻每 2m2m 設 10mm10mm 寬斷縫，采用三層鋼板(3mm+4mm+3mm),(3mm+4mm+3mm),接觸面之間涂抹黃油，在設計時考慮斷縫鋼板與擋渣墻大塊鋼模配套加工，既可用作擋渣墻兩塊大鋼模之間聯接的墊板，又充當了內外兩側模板的拉桿及斷縫的形成，確保斷縫在橫豎兩個方向的垂直。2在擋渣墻混凝土灌筑完畢 4h4h5h5h 后，應立即進行斷縫鋼板的抽拔，抽拔時間要靈活掌握好，抽拔過早易破壞擋渣墻混凝土，過晚則待混凝土完全凝固增加了抽拔的困難。3抽拔斷縫鋼板時向上的拉力與斷縫豎向重合， 以防損壞混凝土邊角或引起鋼板變形及增大抽拔力。4斷縫形成后米用油毛氈填塞，在該處擋渣墻下端設泄水孔并

9、在泄水孔周圍涂防水涂料，將電纜槽內順坡過渡到擋渣墻內側?；炷恋酿B(yǎng)護、拆模及修補1當擋渣墻混凝土灌筑完成后，應對其頂面加以覆蓋，并加強對混凝土的灑水養護，天氣炎熱時還應逐段覆蓋灑水養護，灑水次數以混凝土表面潮濕、濕潤為度，并保證白然養護在 7 7 天以上，避免由于養護不及時、不到位而導制墻體表面出現裂紋。2當混凝土強度達到設計強度的 50%50%時方允許拆模，拆模時嚴禁生拉硬拽和重錘敲擊，防止擋渣墻硬傷、掉角和模板變形，應特別注意保護擋渣墻外側的臺階不南平至龍巖鐵路擴能工程NLZQ-4標莘口沙溪大橋連續梁附屬設施施工作業指導書中鐵十六局集團南龍鐵路NLZQ-4標項目經理部5 5破壞。3拆模后應

10、及時對擋渣墻混凝土表面的氣泡、局部氣泡、底腳砂漿進行修補、鑿除，保證擋渣墻的平直、光滑、色澤一致、外形美觀。橋面擋渣墻、豎墻施工工藝流程（見下圖）橋面擋渣墻施工工藝流程圖5.2 電纜槽及人行道板豎墻兼作為連接遮板和支承人行道板（蓋板）的作用，豎墻在梁體現澆完成后在橋面上進行現場灌筑。梁體施工時應在人行道板（蓋板）下豎墻相應部位預埋鋼筋，使豎墻與梁體連接為一體，以保證豎墻在橋面上的穩定性。豎墻按 2m2m 一段設置單元，在設置接觸網支柱基礎時，豎墻長度可適當調整，對長度較短的豎墻可適當進行合并為保證人行道板（蓋板）下的排水，間隔 2m,2m,在豎墻的根部設置 100X150mm100X150mm

11、南平至龍巖鐵路擴能工程NLZQ-4標莘口沙溪大橋連續梁附屬設施施工作業指導書中鐵十六局集團南龍鐵路NLZQ-4標項目經理部6 6（寬 x x 高）的過水孔。豎墻施工時應注意各豎墻頂面的高度保持一致，以保證人行道板（蓋板）受力均勻。人行道板（蓋板）為預制結構，人行道板（蓋板）0.5m0.5m 為一個單元，設 6mm6mm 斷縫，梁端處根據橋跨的不同設置配板。人行道板（蓋板）采用集中預制，注意人行道板（蓋板）頂面應設置橫向波紋或凹槽，一方面可起到防滑作用，另一方面對人行道板（蓋板）方向進行標識，避免放錯。在人行道板（蓋板）各方向的交角處應設置倒角，以避免人行道板（蓋板）的損壞，其中 C40C40

12、鋼筋混凝土人行道板（蓋板）倒角為 8mm8mm。蓋板安裝時應檢查是否受力均勻，必要時用砂漿找平。豎墻施工工藝流程圖同 5.15.1 章節的擋渣墻施工工藝流程圖。5.3 接觸網立柱基礎預制梁體時在相應位置預埋接觸網錨固螺栓及加強鋼筋，支柱基礎混凝土在梁體施工完成后與電纜槽豎墻現場一并灌注，如在橋面設置接觸網錨柱，還需要預埋錨拉線基礎預留鋼筋。莘口沙溪大橋連續梁接觸網立柱為 B B 型法蘭盤，地腳螺栓數量為每個 8 8 根，規格為 M39,M39,材質為 Q345BQ345B，夕卜露長度為 190mm,190mm,螺紋長度為 195mm,195mm,接觸網立柱及拉線數量位置如下表：莘口沙溪大橋接觸

13、網立柱及拉線分布位置J丁虧名稱梁塊位置立柱及拉線中心里程樁M備注1接觸網立柱4#a大里程側10眥連續梁DK95+044.22對稱，每側1個南平至龍巖鐵路擴能工程NLZQ-4標莘口沙溪大橋連續梁附屬設施施工作業指導書中鐵十六局集團南龍鐵路NLZQ-4標項目經理部7 724順墩身中心里程4#墩0#塊中心線DK95+009.723接觸網立柱拉線4#a小里程側1#塊連續梁DK95+001.22對稱，每側1個4接觸網立柱4#a小里程側4秋連續梁DK94+994.22對稱，每側1個5接觸網立柱拉線4#a小里程側7秋連續梁DK94+984.22對稱，每側1個6接觸網立柱3#a大里程側8秋連續梁DK94+93

14、9.22對稱，每側1個73順墩身中心里程3#墩0#塊中心線DK94+909.728接觸網立柱3#a小里程側4秋連續梁DK94+894.22對稱，每側1個9接觸網立柱2#a大里程側9秋連續梁DK94+843.22對稱，每側1個102順墩身中心里程2#墩0#塊中心線DK94+809.7211接觸網立柱拉線2#0秋DK94+807.22對稱，每側1個12接觸網立柱2#a小里程側3秋連續梁DK94+796.22對稱，每側1個13接觸網立柱拉線2#a小里程側5秋連續梁DK94+789.22對稱，每側1個14接觸網立柱2#a小里程側15眥連續梁DK94+756.04對稱，每側1個15接觸網立柱南平臺尾外D

15、K94+698對稱，每側1個接觸網立柱基礎高度為 449mm,449mm,長度為 1000mm,1000mm,寬度為 700mm;700mm;拉線基礎高度為449mm,449mm,寬度為 500mm500mm，長度為 400mm400mm。詳細尺寸及鋼筋分布圖參考圖紙：箱梁附屬設施設計參考圖，“南龍施（橋）南平至龍巖鐵路擴能工程NLZQ-4標莘口沙溪大橋連續梁附屬設施施工作業指導書中鐵十六局集團南龍鐵路NLZQ-4標項目經理部8 8#-1-09-13#-1-09-131515”接觸網支柱基礎構造圖（單位mm）基礎平面圖150501200橋面加高100南平至龍巖鐵路擴能工程NLZQ-4標莘口沙溪

16、大橋連續梁附屬設施施工作業指導書中鐵十六局集團南龍鐵路NLZQ-4標項目經理部9 9立柱基礎位置梁體橫截面鋼筋分布圖6212X450=1950接觸網立柱及拉線施工注意事項：1地腳螺栓、螺母、墊圈及預埋鋼板均應做防腐處理。采用熱浸鍍鋅防腐，基礎以下 150mm150mm 范圍內的螺栓及其外露部分、螺母、墊圈、預埋鋼板均應進行防腐，螺栓、 螺母及墊圈的鋅層附著量不低于 350g/m2350g/m2 即任何局部鋅層附著量不低于 50um;50um;預埋鋼板的鋅層附著量不低于 610g/m2,610g/m2,即任何局部鋅層附著量不低于 86um86um。2預埋件具有方向性，嚴格按照螺栓布置尺寸進行預留

17、，螺栓在準確定位后再進行施工，施工完畢后對螺栓外露部分進行防護，以避免支柱安裝前損壞螺紋。3預埋鋼板 2 2 下面螺帽應與鋼板滿焊牢固。4接觸網立柱預埋件嚴格按照要求預埋， 施工過程中及施工完畢均需進行檢查和校正，其誤差見下表：接觸網立柱基礎預埋件誤差要求廳預埋要求誤差要求1螺栓組中心距線路中心線距離+50mm/-0mm2螺栓組中心線順線路方向偏移土50mm3基礎預埋件應牢固可靠，螺栓外露長度及螺栓長度+5mm/-0mm4螺栓相鄰間距土1mmM9Q20梁體鋼筋X822W0100宜饑28南平至龍巖鐵路擴能工程NLZQ-4標莘口沙溪大橋連續梁附屬設施施工作業指導書中鐵十六局集團南龍鐵路NLZQ-4

18、標項目經理部10105螺栓對角線間距土1.5mm6預埋鋼板應與基礎回齊平或略局+5mm/-0mm7預埋鋼板中部預留孔中混凝土略高于預埋鋼板頂面+5mm/-0mm8預埋鋼板應水平，高低偏差5mm9螺栓應垂直于水平面，每個螺栓中心偏差在頂端偏移1mm10靠近線路側螺栓連線的法線應垂直線路線路中心線，一組螺栓的整體扭轉土1511基礎面全軌面距離；基礎面高出橋梁面距離；基礎平臺尺寸；預埋鋼板尺寸土55.4 人行道欄桿欄桿采用雙側角鋼欄桿，欄桿角鋼 N1N1 與豎墻內預埋的 T T 型鋼板用16L-416L-40 0螺栓連接。施工豎墻時， 豎墻 A A 外側預埋 T T 型鋼板， 具體尺寸見南龍施 （橋

19、） 修-1-09-06-1-09-06角鋼欄桿應在加工場制作，橫豎向角鋼之間采用 416L-40416L-40 螺栓連接，420420 欄桿圓鋼采用在豎向角鋼上打孔安裝，圓鋼梁段彎成園鉤。欄桿及預埋 T T 型鋼防銹滿足鐵路鋼橋保護涂裝及涂料供貨技術條件（TBT1527-2011TBT1527-2011）要求，采用特制紅丹酚醛（醇酸）防銹底漆+灰鋁粉石墨（或灰云鐵）醇酸面漆。5.5 防水層、保護層施工為保證橋梁的耐久性，應在橋梁結構的頂面鋪設密閉有效的防水措施，防排水系統由防水層、保護層、泄水管組成。5.5.15.5.1 防水層、保護層設計要求橋面采用雙側排水，擋砰墻內側人字排水坡坡度為 2%

20、,2%,并設置 PVCPVC 泄水管，擋砰墻外側人行道板（蓋板）下從外到內設置 2%2%排水坡。為保證橋面排水暢通，在保護層施工時，應注意根據泄水管位置設置一定的匯水坡，在泄水管處的保護層設置 4545 的倒角，以便使積水快速流到泄水孔。南平至龍巖鐵路擴能工程NLZQ-4標莘口沙溪大橋連續梁附屬設施施工作業指導書中鐵十六局集團南龍鐵路NLZQ-4標項目經理部1111有砰軌道梁擋砰墻內側防水層及保護層可在橋上鋪設，擋砰墻外側防水層及保護層應在豎墻澆筑后鋪設。為避免因鑄鐵泄水管銹蝕對梁體造成的污染，泄水管采用硬質聚氯乙烯管，即 pvcpvc 管，管壁厚度采用 8mm8mm。泄水管應符合無壓埋地排污

21、、廢水用硬聚氯乙烯（pvcpvcu u）管材（GBT/T20221-2006GBT/T20221-2006）的要求，保證承載能力及耐久性能。泄水管安裝完畢后，應對泄水管與結構接縫處進行封邊處理，嚴防滲漏水，泄水管的連接應采用螺紋接口形式。泄水管的形式根據橋梁類型確定，如泄水管距腹板較近，則在豎管伸出部位連接彎管，避免雨水污染梁體。橋面排水采用直排和集中排水兩種方式，排水方式根據需要選擇。集中排水通過集水管將積水引到橋下，集水管的設置應根據橋梁特點力求安全，簡潔。防水材料的施工工藝及質量檢查，驗收應滿足鐵路混凝土橋面防水層技術條件(TB/T2965-2011)(TB/T2965-2011)的要求

22、。不祥之處參見通橋(2008)8388A(2008)8388A辦理。5.5.25.5.2 防水層、保護層施工要求防水層防水層類型及構造應符合設計圖紙要求。防水層鋪設前應先對基層面進行驗收，基層應平整，無尖銳異物,不起砂，不起皮及無凹凸不平現象，不符合要求可采用鑿除的方法進行處理，或用砂漿進行找平，用水泥砂漿找平時，基底應清潔濕潤，用水泥砂漿作局部找平時，應在水泥砂漿中添加適量的水溶性建筑用膠粘劑，以增強水泥砂漿與基底的粘結。橋面基層應無浮渣、浮灰、油污，同時擋渣墻根部應無蜂窩麻面。南平至龍巖鐵路擴能工程NLZQ-4標莘口沙溪大橋連續梁附屬設施施工作業指導書中鐵十六局集團南龍鐵路NLZQ-4標項

23、目經理部1212防水卷材應按順水方向，從低到高，從上往下，泄水管處應先做防水附加層，附加層用聚氨酯涂料粘貼，細部構造選用的在橋面鋪設至擋硝墻、豎墻根部，并順上坡方向逐幅鋪設。防水卷材縱向宜整幅鋪設，當防水卷材進行搭接時，先行縱向搭接，再進行橫向搭接，縱向搭接接頭應錯開?？v向搭接寬度不得小于 120mm,120mm,橫向搭接寬度不得小于 80mm80mm。保護層1制作混凝土保護層時，其施工用具、材料必須輕吊輕放，嚴禁碰傷已鋪設好的防水層。2保護層應采用 C40C40 細石纖維混凝土?；炷猎牧吓浜媳?、混凝土拌合和澆筑、養護應符合有關規定和要求。3有不查混凝土橋面道不查槽內厚度不應小于 60mm

24、,60mm,流水坡度應符合設計要求。4橋面保護層縱向每隔 4m4m 作一寬約 10mm10mm、深約保護層厚度的斷縫。當保護層混凝土強度達到設計強度的 50%50%以上時，用聚氨酯防水涂料將斷縫填實、填滿，不得污染保護層及梁體。5保護層表面應平整、流水暢通。6保護層強度達到設計要求時，方可通過運、架設備。7保護層 C40C40 纖維混凝土原材料種類、質量及配合比嚴格按照實驗室試配，并經監理部門審批后執行。5.6 伸縮縫施工本橋橋梁伸縮縫采用耐候鋼方案。南平至龍巖鐵路擴能工程NLZQ-4標莘口沙溪大橋連續梁附屬設施施工作業指導書中鐵十六局集團南龍鐵路NLZQ-4標項目經理部1313橋梁伸縮縫直接

25、通過錨固鋼筋與橋面保護層鋼筋連接，梁端50cm50cm 范圍內的橋面保護層應在安裝完伸縮縫后進行施工，梁端保護層內橫向鋼筋應與擋渣墻及豎強墻鋼筋連接，在橋面保護層施工完畢后進行伸縮縫的安裝，為避免伸縮縫處積水沿伸縮縫流出道橋下，在電纜槽內設置 2%2%橫向坡，梁端 200200300mm300mm 范圍內，伸縮縫與跨中方向橋面保護層順接。伸縮縫材料的選取，施工工藝以及檢驗方法應符合客運專線鐵路橋梁伸縮裝置技術條件及通橋 2008(8388)2008(8388) 的要求。5.7 避車臺莘口沙溪大橋連續梁避車臺為無聲屏障無檢查進人孔避車臺，全連續梁段共 1313 對避車臺，避車臺縱橋向間距 30m

26、30m 左右，其具體位置南平至龍巖鐵路擴能工程NLZQ-4標莘口沙溪大橋連續梁附屬設施施工作業指導書中鐵十六局集團南龍鐵路NLZQ-4標項目經理部1414如下表:萃口沙溪大橋避車臺分布梁塊位置r 序號序號梁塊位置梁塊位置 1備注備注12#墩小里程側墩小里程側 16#塊連續梁塊連續梁對稱，每側對稱，每側 1 個個22#墩小里程側墩小里程側 9#塊連續梁塊連續梁對稱，每側對稱，每側 1 個個32#墩墩 0#塊連續梁塊連續梁對稱，毒側對稱，毒側 1 個個42#墩大里程側墩大里程側 4#塊連續梁一塊連續梁一對稱，每側對稱，每側 1 個個52#墩大里程側墩大里程側 1 群塊連續梁群塊連續梁對稱，每側對稱

27、，每側 1 個個63#墩小里程側墩小里程側 8#塊連續梁塊連續梁對稱，每側對稱，每側 1 個個73#墩墩 0#塊連續梁塊連續梁對稱，毒側對稱，毒側 1 個個83#墩大里程側墩大里程側 9#塊連續梁塊連續梁對稱，每側對稱，每側 1 個個g4#墩小里程側墩小里程側 13#塊建續梁塊建續梁對稱，毒側對稱，毒側 1 個個104#墩小里程側墩小里程側 8#塊連續梁塊連續梁對稱，每側對稱，每側 1 個個114#墩墩 0#塊連續梁塊連續梁對稱，每側對稱，每側 1 個個124#墩大里程側墩大里程側 8#塊連續梁塊連續梁對稱，每側對稱，每側 1 個個134#墩大里程側墩大里程側 16#塊建續梁塊建續梁對稱，毒側

28、對稱，毒側 1 個個避車臺外觀尺寸為梯形，外側長度為 2m,2m,靠梁內側長度為 3.6m,3.6m,外伸 0.8m,0.8m,厚度為 0.25m,0.25m,詳細尺寸及鋼筋分布圖參考圖紙：箱梁附屬設施設計參考圖，圖號為“南龍施（橋）參-I-09-08-I-09-08”避車臺詳細尺寸圖（單位：nun）南平至龍巖鐵路擴能工程NLZQ-4標莘口沙溪大橋連續梁附屬設施施工作業指導書中鐵十六局集團南龍鐵路NLZQ-4標項目經理部1515鮮臺位置梁體橫敏解,布置圖（單麗）19X150=2850K442O1M2D懶長度二斑。鋼筋安裝注意事項:搭接焊時，焊接端鋼筋應預彎，并使兩端鋼筋的軸線在一直接上；單面焊

29、接焊長度為 10d,d10d,d 為鋼筋直徑；搭接焊的焊縫厚度 h h 不應小于主筋直徑的 0.30.3 倍，焊縫寬度 b b 不應小于主筋直徑的 0.80.8 倍,如下圖當避車臺普通鋼筋與橫向預應力筋相碰時，適當移動普通鋼筋。保護層墊塊采用 C50C50 碌強度標號相同的小型墊塊， 墊塊 50cmx50cm50cmx50cm 間距布置;頂板頂面最外層鋼筋凈保護層 30mm30mm，其他均為 35mm35mm。()110mm南平至龍巖鐵路擴能工程NLZQ-4標莘口沙溪大橋連續梁附屬設施施工作業指導書中鐵十六局集團南龍鐵路NLZQ-4標項目經理部16165.7 綜合接地梁部與墩頂通過接地端子采用

30、不銹鋼連接線連接。每跨在墩頂斷面接地端子為 8 8 個，其中梁底板 2 2 個（與墩頂接地端子連接），梁頂 6 6 個，位置如下圖：施工要求1在澆筑混凝土之前，要安裝好預埋鋼筋，預埋鋼筋數量間距及位置要安裝準確，接地鋼筋必為中 1616 圓鋼，焊接要牢固并用油漆做好記號，接地端子要密封好同時外露 1cm,1cm,方便以后查找。2用于接地的縱向和橫向鋼筋可利用原位置或附近的梁體非預應力鋼筋，用于接地系統的梁體結構鋼筋在連接處均采用搭接焊接。3所以接地的鋼筋之間的連接均須采用中 1616 鋼筋 L L 形焊接，焊接長度單面焊200mm200mm，焊接厚度大于 4mm4mm。6.勞動組織采用架子隊組

31、織模式，由第四架子隊承擔施工任務。主要施工人員配置見下表。橋墩處接地鋼筋布置圖中間段接地鋼筋布置圖南平至龍巖鐵路擴能工程NLZQ-4標莘口沙溪大橋連續梁附屬設施施工作業指導書中鐵十六局集團南龍鐵路NLZQ-4標項目經理部1717主要管理人員表廳職務姓名職責1施工負責人陳加強負責現場施工和勞動力調配2技術負責人覃顯貴負責技術指標控制3安質負貝人陳彬負責施工過程安全、質重控制4專職安全員田作柳專職安全員5專職質檢員李美權專職質檢員6機械負責人余歡負責機械設備調配7測量負責人武建明負責測量放線標局及中線控制8試驗負責人姜邊負責各項試驗指標的控制施工隊人員配備廳工種人數（班）職責1工班長1r做好施工管

32、理和勞動力安排12塔吊操作手1負責機械操作及施工記錄3塔吊指揮員2負責指揮操作員施工作業4技術、質檢、測量及試驗員6r負責技術、質檢、測試5機械工、普工15負貝支座安裝6電工1負責用電管理及用電安全7.材料要求人行道板（蓋板）：強度等級為 C40C40 的鋼筋混凝土豎墻強度：強度等級為 C40C40 的鋼筋混凝土泄水管及管蓋：PVCPVC 管材，管材厚度采用 8mm,8mm,應符合無壓埋地排污、廢水用硬聚氯乙烯（pvcpvcu u）管材（GBT/T20221-2006GBT/T20221-2006）的要求防水層防水卷材采用高聚物改性瀝青防水卷材， 高聚物改性瀝青防水卷材技術要求需符合鐵路混凝土

33、橋面防水層技術條件（TB/T2965-2011TB/T2965-2011）有關條款規定。南平至龍巖鐵路擴能工程NLZQ-4標莘口沙溪大橋連續梁附屬設施施工作業指導書中鐵十六局集團南龍鐵路NLZQ-4標項目經理部1818保護層保護層采用 C40C40 細石聚丙烯纖維網或聚丙烯臘纖維混凝土，質量應符合纖維混凝土結構技術規程CECS38:2004CECS38:2004 的有關規定。伸縮裝置為使橋面排水在梁縫處連續，在梁端接縫處采用通橋（20082008）8388A8388A中伸縮裝置。8.機具設備配置設備機具主要是混凝土攪拌、運輸、澆筑設備，及模板、材料吊裝、倒運設備。塔吊 3 3 臺（2#2#、3

34、#3#、4#t4#t 各一臺）；叉車 1 1 臺；豎墻、擋渣墻鋼模板各 1 1 套（長度雙側 32.6m32.6m）; ;混凝土拌和及運輸設備 1 1 套（由 3#3#昆凝土拌和站提供）；測量設備及試驗設備各 1 1 套（由項目部測量班和實驗室提供）；振搗棒 2 2 臺；方木、竹膠板、拉桿及斜撐 1 1 套（根據工作面大小配備）。9.質雖控制與檢驗9.1 防水層和保護層主控項目防水層和保護層所用原材料的品種、規格、性能等必須符合設計要求。檢驗數量：全部檢查。檢驗方法：檢查產品合格證、試驗報告和觀察。防水層施工部位、構造型式、厚度、坡度和細部做法必須符合設計要求。南平至龍巖鐵路擴能工程NLZQ-
