1、意式咖啡機的拆解評測咖啡機的起源與發展I 滴漏煮咖啡的時間過久,咖啡粉末不可能研磨得太細,而粗糙的研磨意味著可以萃取出的 芳香成分也比細致粉末來得少。 Luigi Bezzera以高溫高壓的方式煮咖啡以縮短時間,于是發明了全世界獨一無二的意大利咖啡快速調理方式,Espresso也開始風行。II 為了要制造蒸氣,整個鍋爐都必須加熱至沸騰,使得接近沸點的熱水灼傷咖啡粉,失去深藏在咖啡粉里的芳香油脂,萃取出更苦的咖啡。 利用電迅速將一小壺的水加熱至調煮的溫度,操作者只要壓下橫桿,壓力會將小壺里的熱水推至咖啡粉。III 熱水可以在尚未沸騰時就可以沖煮咖啡,而不致燙壞咖啡粉。但由于壓力是透過活塞傳導手臂

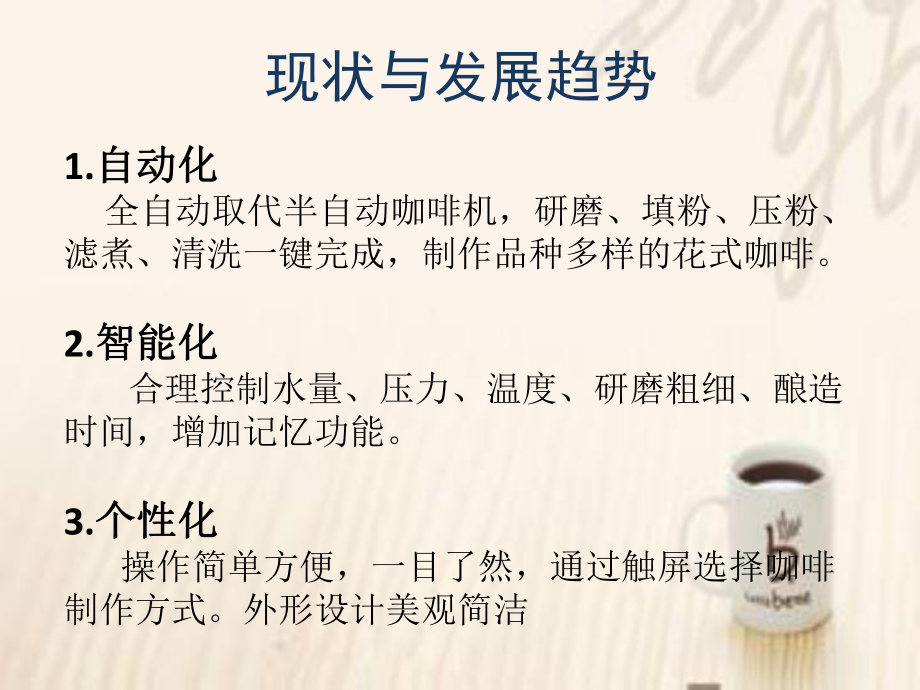

2、的力量來推壓熱水,不但需要一只強壯的臂膀,而且壓力也不容易穩定。 Gaggia 將原來的活塞原理加以改良,將熱水推至比以前更密實的咖啡粉中,壓力也比以往大而穩定,克麗瑪首次在歷史上出現??Х葯C(jī)的分類美式咖啡機美式咖啡機(全自動)(全自動)日式咖啡機日式咖啡機(虹吸壺)(虹吸壺) 意式咖啡機意式咖啡機(高壓蒸汽)(高壓蒸汽)現狀與發展趨勢1.自動化自動化 全自動取代半自動咖啡機,研磨、填粉、壓粉、濾煮、清洗一鍵完成,制作品種多樣的花式咖啡。2.智能化智能化 合理控制水量、壓力、溫度、研磨粗細、釀造時間,增加記憶功能。3.個性化個性化 操作簡單方便,一目了然,通過觸屏選擇咖啡制作方式。外形設計美觀
3、簡潔產品名稱產品名稱意式咖啡機意式咖啡機額定電壓220V額定頻率50Hz額定功率800W鍋爐壓力5Pa額定容量240ml產品尺寸266*211*330mm1.進水 2.濾水器 3.進水接口 4.幫浦 5.單向閥 6.進水電磁閥 7.鍋爐 8.熱交換器 9.安全氣閥 10.過濾器 11.蒸汽閥 12.熱水閥 13.廢水閥 14.壓力表 15.沖煮電磁閥 16.沖煮頭 17.把手過濾器 18.流量計 19.沖煮把手 20.加熱元件 21.感應器拆解過程三線插頭RYEXTDQTF216250VKSD302250V 10A140溫度保險絲,或稱熱熔斷體。屬不可復位、一次性的過熱安全器件,使用時,一般將
4、溫度保險絲串接于電器線路中。當電器不正常工作或因其他原因而導致過熱時,溫度保險絲自動熔斷,切斷電路,防止產生安全事故。溫度保險絲體積小、技術成熟、動作可靠和價格便宜,因此,家電產品中廣泛使用溫度保險絲作為過熱保護元件。溫度保險絲溫控開關主要應用于電路需隨溫度變化而自動通、斷的場合,使器具溫度控制在一恒定溫度范圍內。KSD302是一種將定溫后的雙金屬圓片作為熱敏感反應組件,當產品主件溫度增高或降低時所產生的熱量傳遞到雙金屬圓片上, 達到動作溫度設定時迅速動作,通過機構作用使觸電斷開或閉合,達到接通或斷開電路的目的,從而控制電路。突跳式,陶瓷為主體,自動復位形式。工作溫度固定、動作可靠干脆、不拉弧
5、、使用壽命長、性能可靠、不受無線干擾、結構精密。旋鈕控制 【煮咖啡】 電源接通【暫?!侩娫搓P(guān)斷【泄壓/關】 電源關斷【蒸汽】電源導通產品不足 產品密封性不好,隨時用次數增多可能會出現漏水問題。 缺乏測量加熱鍋爐里氣壓的傳感器,無法將氣壓值準確地控制在9個大氣壓。 功能較為單一,并且手工研磨咖啡豆可能會導致咖啡豆粗細不均。 不能同時制取咖啡和奶泡。 使用旋鈕時需要的力度較大,造成使用者的不便。 一杯Espresso,是用7克咖啡豆磨成白砂糖手感的粉狀,在9大氣壓下用92度熱水萃取25秒得到的30ml液體。 高端咖啡機壓力表在整杯咖啡的萃取過程中幾乎紋絲不動,而普通咖啡機各有各的抖動。 上萬甚至上
6、數十萬的咖啡機,比起數百的咖啡機好在哪?有很多方面可以談,比如:1:多鍋爐。Espresso需要92度水,打奶泡的蒸汽則是100度,分離鍋爐的必要性。2:材質和部件選擇。防燙的蒸汽棒,穩定的閥門,數升大鍋爐,網濾的平均性。3:操控的便利性。高低杯的自動檢測,反光板的設計,上把手的順暢程度。產品的穩定性提出改進 以觸摸屏替換原有的旋鈕,提供清晰直觀的控制界面。 采用微控制器,實現復雜的控制功能。 增加溫度傳感器、壓力傳感器、液面?zhèn)鞲衅鳎_保制作環境的穩定。 增加磨豆電機,活塞電機,實現磨豆和加壓功能。原理框圖單片機溫度檢測水位檢測壓力檢測觸屏光電隔離、可控硅電機電熱管電源管理AC 230V變壓器
7、AC 24V整流DC穩壓12V5V3.3V光耦、可控硅控制信號電熱管光耦、H橋電機控制信號熱電偶高溫型溫度傳感器,用于測量鍋爐溫度。觸屏模塊 電阻觸摸屏的主要部分是一塊與顯示器表面非常配合的電阻薄膜屏,這是一種多層的復合薄膜,它以一層玻璃或硬塑料平板作為基層,表面圖有一層透明氧化金屬(ITO氧化銦,透明的導電電阻)導電層,上面在蓋有一層外表面硬化處理、光滑防擦的塑料層、它的內表面也涂有一層ITO涂層、在他們之間有許多細小的(小于1/1000英寸)的透明隔離點把兩層導電層隔開絕緣。當手指觸摸屏幕時,兩層導電層在觸摸點位置就有了接觸,控制器偵測到這一接觸并計算出(X,Y)的位置,再根據模擬鼠標的方式運作。程序流程圖開始系統初始化模式選擇執行所選模式檢測是否異常查
