潛油泵及潛油泵加油機講義

1、潛油泵及潛油泵加油機一、 結構與特點潛泵外觀圖1、圖2為紅夾克潛泵（美國維德路特公司）。圖3、圖4為藍夾克潛泵（FE PETRO。圖1圖2圖3圖4組成潛油泵加油機由主機、潛油泵、泵頭、電器控制箱等組成。主機是潛油泵加油機的計量、控制與操作設備，內有濾網、流量計、電磁閥、油槍等組成。潛油泵系美國紅夾克潛泵、藍夾克潛泵是加油機的供油設備。泵頭內有單向閥、壓力調節閥、防爆接線盒及電容器盒等。潛油泵為電機、泵、濾網、溫度控制器等集合而成。電器控制箱有熱繼電器、接線端子、指示燈、開關等。特點潛油泵加油機有以下特點：1 .潛油泵可降低油站的建設成本，一臺潛油泵可以為多臺加油機供油，節約管線、彎頭、 底閥。

2、2 .潛油泵直接放在油罐里面使用，不需油氣分離，管道不存在氣阻現象、壽命長、噪音小、極少維護。3 .潛油泵直接放在油罐里面，不存在汽化現象。當出現以下情況時可用潛油泵解決：油罐 的直徑大、埋的太深、油管線太長、油液溫度高、地理位置海拔高等原因加油機吸不上 油。4 .潛油泵的管路始終為正壓，比自吸泵更容易做管線測漏試驗，便于安裝測漏系統，及時 發現泄漏，減少環境污染。5 .電機上安裝有過熱保護器，油液被抽空后，隨著溫度的升高，電機會自動斷電。6 .可配備機械式測漏器或電子測漏系統。紅夾克潛泵、藍夾克潛泵結構區別工作原理不同：紅夾克潛泵為離心葉片泵。藍夾克潛泵為渦輪泵卜電器不同：紅夾克潛泵電容為4

3、40V/25科F。藍夾克潛泵電容為 440V/15科F電流結構不同：1.電容器盒、電源接線盒不同。2藍夾克泵頭帶有卸荷閥3出油口方向不同：紅夾克潛泵進出油口垂直。藍夾克潛泵平行向下。4穿線管密封方式不同。5呼吸管方式不同。二、技術參數性能曲線性能及選擇圖表0400012D160200240280320360400440490 500流量公升/分鐘以上特性曲域表示/和1-X馬力京分別的牲能漢及？臺泵免苞工合在一起的性能n圖5利用加油機排出曲線作泵的選擇1 .按要求選定黑色加油機輸出曲線。圖上110表示數個20mnffl徑的油槍同時工作。2 .找出那條曲線與泵曲線的交叉點。3 .從此點垂直向下找出

4、公升/分鐘。4 .用規定的油槍數除總流量，得出大約每個油槍的輸出。說明：1.以上輸出曲線是在以下基礎上作出的：1) 管線系統40米長，直徑50毫米；2)20毫米口徑油槍，米長膠管;3) 直徑米的油罐，埋深2米。2 .正星選擇“1-1/2馬力(3級)”曲線。3 .正星推薦每臺潛油泵最多帶6把槍。技術參數電壓：220V(200V250V)/50HZ功率：匹()介質：汽油、柴油等比重W,粘度C時w70SUSs)的燃油環境溫度：20C+40C額定電流：10口 A繞組電阻：黑黃一 4 Q 黃紅一13 Q 黑紅一17 Q注意：對乙醇汽油等應選用帶有AG前綴的泵電機組件。二、泵頭結構藍夾克序號省挪13/16

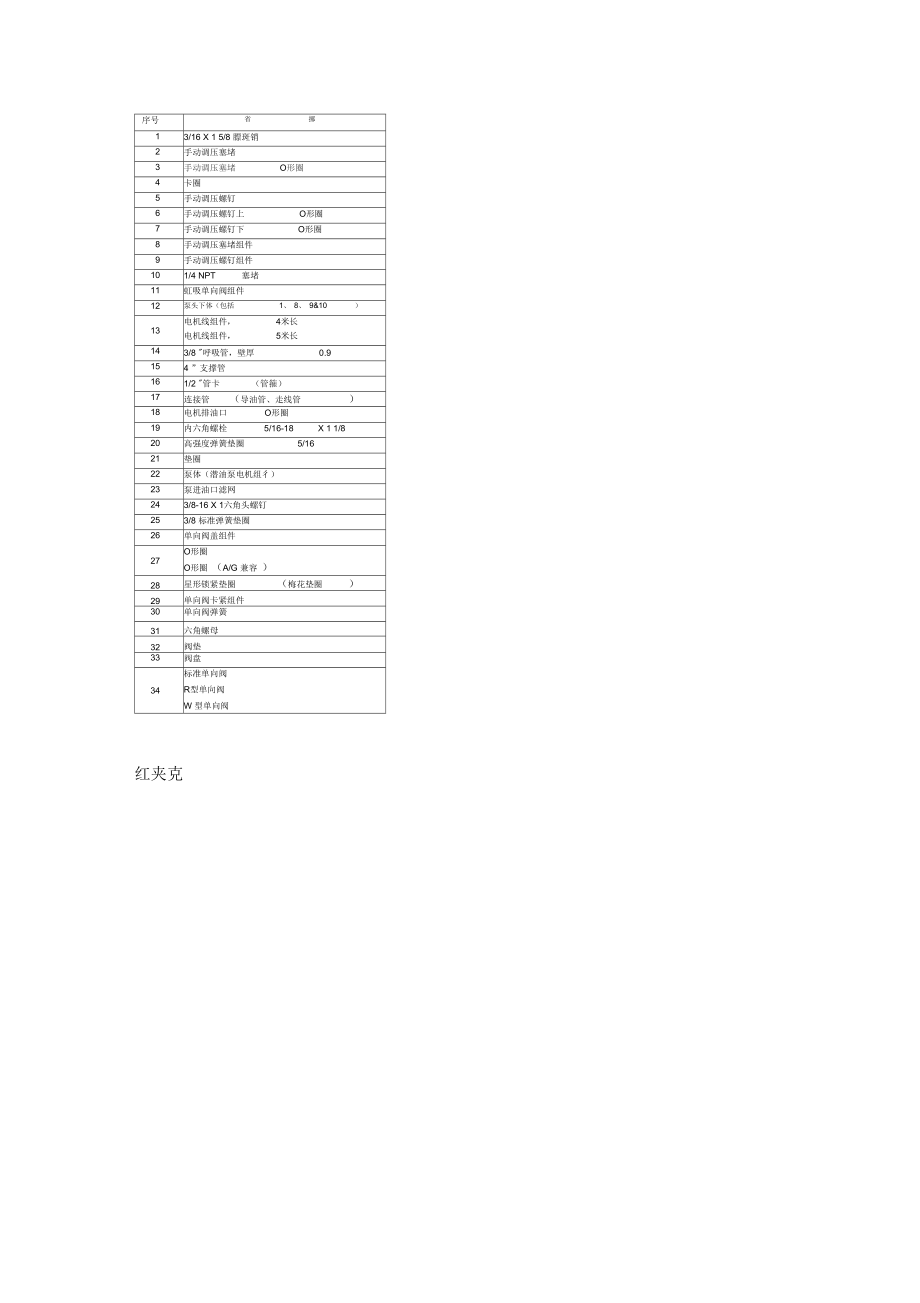

5、 X 1 5/8 膘斑銷2手動調壓塞堵3手動調壓塞堵O形圈4卡圈5手動調壓螺釘6手動調壓螺釘上O形圈7手動調壓螺釘下O形圈8手動調壓塞堵組件9手動調壓螺釘組件101/4 NPT塞堵11虹吸單向閥組件12泵頭下體（包括1、 8、 9&10）13電機線組件，4米長電機線組件，5米長143/8 "呼吸管，壁厚0.9154 ”支撐管161/2 "管卡（管箍）17連接管（導油管、走線管）18電機排油口O形圈19內六角螺栓5/16-18X 1 1/820高強度彈簧墊圈5/1621墊圈22泵體（潛油泵電機組彳）23泵進油口濾網243/8-16 X 1六角頭螺釘253/8 標準彈簧

6、墊圈26單向閥蓋組件27O形圈O形圈 （A/G 兼容 ）28星形鎖緊墊圈（梅花墊圈）29單向閥卡緊組件30單向閥彈簧31六角螺母32閥墊33閥盤34標準單向閥R型單向閥W 型單向閥紅夾克序號名稱1吊環塞堵，1-1/4 "2墊片3塞堵， 2"4螺栓，3/8-16 X 3/4 Lg5虹吸管單向閥6帶O形圈的功能組件7鍍鋼管塞8單向閥彈簧9單向閥組件10功能元件O形圈組件11電容器盒蓋12電容器盒蓋O形圈13電容器卡環15電容器，50Hz,440V,25 g F16聯接器 2腳插頭17聯接器拔插組件18聯接器插座組件19螺栓，1/2-13 X 1-1/4 Lg20電源接線盒組件2

7、1泵頭下體組件22泵頭上體組件23出油口 O形圈24泵頭上下體O形圈254 ”支撐管26電機線組件，4米長電機線組件，5米長27內六角螺栓5/16-18 X 7/8彈簧墊圈5/1628墊片29泵彳（潛油泵電機組件）30泵體出油口組件四、安裝與調試潛油泵的安裝與接線1.紅夾克潛油泵的安裝：紅夾克潛油泵包括泵頭和泵體（潛油電泵）兩部分，泵體通過導油管與泵頭相連，泵頭通過支撐固定在油罐口。泵頭分為泵頭上體和泵頭下體兩大部分，泵頭上體內有電容器盒、壓力調節閥 等，泵頭下體內有接線盒，底部有支撐管口、進油口，側面有出油口。注：所有管螺紋連接處螺紋嚙合至少 5扣，并使用樂泰PST56礎封膠。1）安裝時，4

8、支撐管無螺紋端安裝在油罐預留的接口法蘭（用戶自備）上，支撐管應垂直，并與油罐垂直中心線重合，找正后焊牢（見圖 9）。2）去掉泵頭上下體的連接螺釘，將泵頭上下體拆分開；在支撐管的螺紋處涂上耐油管螺紋密封膠，將泵頭下體旋緊到4支撐管上。3）將潛油泵電機的三根線套入 1/2走線管內，先在管子一端的螺紋處涂上耐 油管螺紋密封膠后裝上活塞，再在活塞外面的槽內套上O形橡膠圈。4）將1/2走線管套入1-1/2導油管內，將走線管的螺紋處涂上耐油管螺紋 密封膠后旋緊到潛油泵泵體接頭上。5）將1-1/2 導油管一端的螺紋處涂上耐油管螺紋密封膠后旋緊到泵體接頭 上，并擰緊兩個緊定螺釘；在活塞及 超橡膠圈上涂上黃油；

9、將1-1/2 導油管另一端的螺紋處涂上耐油管螺紋密封膠后旋緊到泵頭上體的進油口中支津青圖10圖8圖96）在1/4呼吸管的螺紋處和泵頭的1/4外螺紋處分別涂上耐油管螺紋密封 膠，通過連接頭將二者連接起來；用管卡將呼吸管固定在導油管上。7）在電容器盒內接好潛油泵電機線，在接線盒內接入電源，檢查無誤后，將 泵體、導油管通過泵頭下體套入4支撐管放到油罐內，用螺釘將泵頭上體與下體連 接好。8）為了消除管路中的“水錘效應”，建議在泵頭2"出油口處安裝一段金屬軟 管；調整泵頭位置，與加油機輸油管對接；也可用無縫鋼管直接對接。（若出油口主管道為2，則將加油機下部的豎管變?yōu)榕c加油機相連；若主管道、支管

10、道均 采用，則在泵的2出口處加裝一個2變?yōu)榈淖儚浇宇^，變徑接頭2端為NPT 螺紋，端為錐管螺紋。）圖11圖122 .潛油泵的接線：潛油泵的接線在泵頭內進行，將電源線（來自潛泵控制器，220V/50HZ）和地線穿過密封膠墊引入接線盒內，壓緊密封膠墊，在接線盒內將電源線與泵頭內的兩根黑線相接（接頭絕緣處理），地線用螺釘固定在接線盒內（若無地線可不做此項工作）；將走線管引過來的潛油泵電機線（共三根，分別為黑、棕、藍色）穿過密封膠墊引入電容器盒內，壓緊密封膠墊，將黑色線與泵頭內的一根黑色線相接，棕色線接電容器的一個插腳，藍色線與泵頭內的另一根黑色線相接后插到電容器的另一個插腳上。（若潛油泵馬達線的顏色

11、為黑、桔黃、紅色，則桔黃色線與泵頭內的桔黃色線相接；紅色線接電容器的一個插腳；黑色線與泵頭內的黑色線相接后插到電容器的另一個插腳上（見圖12）。安裝注意事項：a .潛油泵下端與油罐底部的距離不小于200mmb.潛油泵、液位計、油罐的進油管三者之間的相互距離均應大于1s潛油泵與油罐的進油管最好不安裝在同一片人孔法蘭上；若安裝在同一片法蘭 上，進油管的下端要做成彎勾形，并且彎勾的方向應背離潛油泵和液位計（見管 線布置圖）。3 .功能元件的調節功能調節元件是可調節型的。所有新的功能元件在出廠時卸壓壓力設置在79-93Kpa之間，向下擰調節螺釘最大可調節到約207Kpa。調節卸壓壓力 a.卸下功能元件

12、帽（見圖 11）b.向下擰調節螺釘。順時針擰調節螺釘將增大卸壓壓力?？烧{(diào)節范圍21- 207 Kpa。c.蓋上功能元件帽，用力擰緊。d.測試卸壓壓力，有兩種方法：如安裝了電子測漏系統，從控制部分讀取壓力值。潛泵關閉后的壓力值為調節的卸壓 壓力值。在切斷閥或潛泵測試口安裝一壓力表讀取壓力值。潛泵關閉后的壓力值為調節的卸壓壓力值。特別注意：泵電機組件的工作壓力至少要大于功能元件設置的卸壓壓力34 Kpa （使用虹吸系統更應遵循）。設置的壓力不適當，會產生機械故障及不必要的維護。3.藍夾克潛油泵的安裝1 .安裝時，4支撐管無螺紋端安裝在油罐預留的接口法蘭（用戶自備）上，支撐管應垂 直，并與油罐垂直中

13、心線重合，找正后焊牢。2 .將潛油泵電機的三根線套入1/2走線管內，先在管子一端的螺紋處涂上耐油管螺紋密封膠后旋緊到潛油泵接頭上；再將管子另一端的螺紋處涂上螺紋密封膠，把 銅套釁 在上面；將1/2走線管套入1-1/2 導油管內，打開堵頭，取出備件塑料袋（內含 一個三孔線塞和三個接線螺母），將電機的三根線引入泵頭。3 .在導油管一端的螺紋處涂上耐油管螺紋密封膠后旋緊到潛油泵接頭上，并擰緊兩個緊定螺釘；在銅套的細端涂上黃油，再將導油管另一端的螺紋處涂上螺紋密封膠，在銅套的細 端進入泵頭的裝配孔后，把導油管旋緊到泵頭的進油口。4 .將呼吸管插入泵頭的呼吸孔，用管卡固定在導油管外。5 .將三根電機線穿

14、過三孔線塞，把線塞放入塞孔位置，擰緊線塞上的兩個螺釘，固定好三 根電機線；將三根電機線與泵頭內的三根線同色對接（桔黃、紅、黑分別對應桔黃、紅、黑）后，把三個接線螺母分別旋緊到三個接頭上；而后擰上堵頭，壓緊。形圈（件15）。6 .在支撐管的NPT 4螺紋端涂上耐油管螺紋密封膠，將組合好的潛油泵通過支撐管放入 油罐，并旋緊。7 .為了消除管路中的“水錘效應”，建議在泵頭2"出油口處安裝一段金屬軟管 ，調整泵頭 位置；與加油機輸油管對接，也可用無縫鋼管直接對接。（若出油口主管道為 2，則將加油機下部的豎管變?yōu)榕c加油機相連；若主管道、支管道均采用，則在泵的2出口處加變?yōu)榈淖儚浇宇^，變徑接頭2

15、端為NPT螺紋，端為錐管螺紋。）8 .打開泵頭上的接線盒蓋（件 1 ）,內有啟動電容、三孔線塞和三個接線螺母，將來自 潛泵控制器的（三線）220V交流電源（必須為斷電狀態）引入接線盒，穿過三孔線塞，把線塞放入塞孔位置，擰緊兩個緊固螺釘；將 220V電源線接黑色線和桔黃色線，接好 后分別擰上接線螺母；把第三根線擰緊在綠色接地螺釘上；而后旋入接線盒蓋，壓緊O形圈（件2）。 安裝完畢。注:所有管螺紋連接處螺紋嚙合至少 5扣，并使用樂泰PST567密封膠。 二、測試注意 工作之前，一定將電源斷開并加鎖、在配電箱外做明顯標記。管道測試1 .在每個加油機處將管道堵住。（將切斷閥關閉）卸下管路測試堵準備測試

16、。2 .關閉潛泵單向閥盡可能向下擰單向閥口螺釘（參見圖13）小心 壓力過高（超過正常壓力 345380Kpa）會毀壞單向閥座及其他部件。油罐測試1.關閉潛泵單向閥13）。3 .在管道測試口加壓（最大 345KPa）（參見圖14）盡可能向下擰單向閥口螺釘，在油罐測試口加壓（參見圖2 .管路及/或油罐測試完畢后，盡可能向上擰單向閥口螺釘卸壓。3 .安裝完畢并進行測試之后，在每個加油機處用至少57升的壓縮空氣清洗系統從距潛泵最遠的加油機處開始，逐步向潛泵處。TANK TEST PORT圖13圖14五、維護及維修拆卸潛泵4 .擰下導線連接器的分離螺栓。（參見圖15）5 .將導線連接器轉向一邊。6 .如

17、果安有虹吸系統，卸下虹吸管。如果安有球閥，將球閥關閉。7 .卸下兩個緊固螺栓。將壓力卸掉，搖晃潛泵將壓力卸回油罐，或?qū)⒐δ茉葆敂Q到 最上端。8 .拔出可抽出部位。更換泵電機組件1 .如同在拆卸泵中一樣，將舊泵的可抽出部分從油罐中拔出。2 .卸下緊固電機座的四個螺栓，卸下舊的泵電機組件。3 .在卸泵電機組件時，邊拽邊搖晃，直至卸下泵電機組件。4 .用一新的備用電機墊替換舊的電機墊。將新的電機墊放在新電機上，并對正所有孔。5 .用油基潤滑脂潤滑 。型圈和電纜插頭。6 .將泵電機組件的定位銷和凸臺與電機座的孔對正，用手力將泵電機組件推靠。在安裝泵電機組件緊固螺栓之前，泵電機組件與電 機座要靠實。

18、注意 用手力將泵電機組件安裝在電機座上。如果泵電機組件不是非常合適緊密地與電機 座連接在一起，請卸下泵電機組件查找并糾正問題所在。注意 不要用螺栓將泵電機組件拉到緊固位置。按對角線十字交叉順序逐漸擰緊螺栓。螺 栓不要擰得過緊。7 .帶上泵電機組件連接螺栓和鎖緊墊片。帶上勁之后，按對角線十字交叉順序逐漸擰緊。 擰緊力矩為11。更換功能元件1 .禁止?jié)摫霉ぷ?，擰下導線連接器的分離螺栓，將導線連接器轉向一邊。2 .將功能元件螺釘擰到最上端，卸掉壓力（見圖 15）。3 .卸下虹吸管（如有虹吸系統），卸掉兩個3/8 ”螺栓。4 .小心拔出功能元件并將它從泵頭卸下。舊的單向閥和彈簧留在泵頭內。5 .將所有

19、配合表面清洗干凈。從功能元件上安裝新的O型圈。重新帶上兩個 3/8螺栓并用27-的擰緊力矩擰緊。6 .如果沒有使用虹吸系統，確保功能元件的真空口被3/8 ”NPT的螺堵堵死。7 .檢查功能元件的調節壓力座在原來的位置。圖15圖16更換電容1 .卸下接線盒蓋，卸下固定夾。2 .取出電容，拔下快速連接端子。3 .將連接端子安到新的電容上，將電容放回接線盒內，用固定夾夾好。4 .蓋上接線盒蓋。不要用螺紋密封膠，擰緊力矩為危險 使用普通型的電容器會導致嚴重的傷亡事故。普通型的電容器不帶內漏電阻。六、潛泵控制器1 .概述潛泵控制器是專門為“多槍多泵加油站”設計的綜合電氣控制設備。本潛泵控制器能與多臺正星

20、潛油泵加油機和潛油泵連接使用，使?jié)撚捅眉佑蜋C通過它能驅動大功率的潛油泵。CSQ04潛泵控制器標準設置用于控制4臺潛油泵、24把油槍（CSQ0刖于控制6臺潛油泵、36把油槍）。2 .外形與安裝尺寸（圖17）3 .主要技術參數及特點主要技術參數額定電壓：AC380V （三相四線）控制功率:46KW電壓范圍：在50Hz、輸入電壓為額定電壓 85%110%時能可靠連續的工作。自動保護：當單臺潛油泵電流大于15A時，控制器的熱繼電器處于保護狀態，面板上的故障燈亮（紅色）14夢t1II11 111 O HJi】穌.9鼾關 '' b 0 郃1 : I fejj 四jBji圖17 CSQ04潛

21、泵控制器外形尺寸圖4 .用戶接線電源線的連接（圖18）火線接L1、L2、L3,零線接N,接地線接 GND潛油泵的連接（圖18）潛油泵的接地線接 GND其它兩線分別接 PL1 （PL2、PL3、PL4）; PN1 （ PN2 PN3 PN4）。圖18CSQ04潛泵控制器用戶接線圖開機信號線的連接（圖19）從加油機引出的開機信號為開關信號，開機導通，關機斷開。CSQ0褶泵控制器的控制端子為1+1、1-11+6、1-6,即1 + 1、1-1為一組，1+2、1-2為一組，其余類推。加油機的 每路開機信號分別接在數字相同的兩個端子上，即第一路接在1+1、1-1端子上，第二路接在1+2、1-2端子上，其余

22、類推。各端子標號（1 + 1等）的首位號與泵號相對應。加油機開 機信號接線盒內 K1為一路開機信號的兩端，K2為另一路開機信號的兩端，其余類推。多臺加油機使用同一臺潛油泵的開機信號線接在首位數字相同的各組端子上。例如：當在1+1、1-1之間接入的開關信號導通時，啟動 1號泵，在2+1、2-1之間接入的開關信號導通時， 啟動2號泵，其余類推。2號泵 3號泵圖19 CSQ04潛泵控制器開機信號接線圖5 .使用方法正確的接線和輸入電源正常下，合上總電源開關，總電源指示燈亮（綠色）。合上泵電源開關，對應泵電源指示燈亮（綠色）。提槍加油后，CSQ04潛泵控制器向?qū)?yīng)的潛油泵提供AC220V/50Hz的工

23、作電壓，驅動潛油泵工作。過流發生時故障燈亮（紅色），排除故障后，需打開 CSQ04潛泵控制器門板，對熱繼電 器進行人工復位?！菊垟嚅_“總電源”開關后進行此步操作?！? .注意事項該潛泵控制器應置于無爆炸的環境中，且環境中無足以腐蝕金屬和破壞絕緣的氣體與塵埃（包括導電塵埃）。其周圍環境為-20C+40Co置于無顯著搖動和沖擊的地方。置于沒有雨雪侵襲的地方。如多于（或少于）標準配置，訂貨需要特別說明。保證外殼可靠接地，接地線直徑不得小于10mm o電源線必須為三相四線制 380V/50Hz。七、附件緊急切斷閥1 .緊急切斷閥的作用：加油機被意外撞倒損壞時，緊急切斷閥的剪切環處發生斷裂，閥芯自動關閉

24、， 在加油機來不及停泵的情況下，防止大量燃油外泄，避免危險事故的發生和污染 環境，是加油機可靠的油路保護裝置。當意外失火，緊急切斷閥附近的環境溫度達到200c±20C時，閥芯將會自動關閉，切斷油路，避免引起嚴重的火災事故。2 .緊急切斷閥的安裝（見圖20）:圖20圖21說明1.將固定架安裝在油池槽壁預埋螺栓上，并緊固。2.將緊急切斷閥與隨機所配的緊急切斷閥接盤與地基的豎管用耐油管螺紋密封 膠密封聯接牢固，并調整至要求的方向。3用U型螺栓將緊急切斷閥與矩形管連接并緊固。4用連接板將矩形管與固定架連接并緊固。5 .這些錨固裝置必須能承受在每個閥上大于的力。6 .剪切環必須和加油島上表面在

25、一個水平面上或是上下不超過。注：緊急切斷閥為正星潛泵加油機必備件，訂貨時正星公司為用戶配備緊急切斷 閥安裝固定支架，用戶需按潛泵機地基圖施工，嚴格控制相關尺寸。把閥連接到立管上： 在把閥接到立管上前，在立管連接端部分涂上耐油管螺紋密封膠。 不要用聚四氟乙烯膠帶（生料帶）。 卡住進油口端的A面，把閥擰緊在立管上（見圖 21）。注意：1.在緊固時，擰得過緊可能會把閥體擰裂，在做測試或加油時會引起泄漏。推 薦的連接力矩為。2.安裝切斷閥時，不要用搬手卡剪切環以上的部分，否則會引起剪切環處斷裂。把閥的出口端與加油機的切斷閥接盤相連接：內螺紋連接頭和外螺紋連接頭：外捻軟連接頭內擦紋連接頭剪切環聯管頭用抗

26、汽油密封膠 涂在加油機連接 處.而不要用生 料帶.去掉女塵保護挈用一把搬手卡在連接頭的 F 六角形面上保持閥穩固不動，否 則有可能會使剪切環處斷裂；用 另一把搬手?jǐn)Q緊需連接的管子。（見圖22）聯管頭：用一把搬手卡在聯管頭的緊 挨剪切環上的F六角形面上保持 閥穩固不動，如果閥動了將會使 剪切環部分?jǐn)嗔?。用另一把搬?擰緊聯管節G （見圖22）。圖223.維修操作對此閥的使用，要求僅在出現緊急情況時使用。因此，為使其在緊急情況時能夠正 確地動作，應定期手動打開和關閉閥幾次（要求每年至少一次）以幫助預防雜物沉積或 其他可能會引起閥不正常工作的情況。警告：當切斷閥在進行測試或維修時，必須斷掉潛油泵系統

27、的電源！,怎樣手動打開閥在閥連接到立管和底座管道上且做完壓力測試后，應把它手動打開。把鎖定部件的 轉臂逆時針方向旋到左邊，搬起鎖定部件的連桿，把轉臂上的銷子放入連桿的溝槽內， 轉臂即被鎖定，閥門打開（圖23）。圖23圖24怎樣手動關閉閥閥的關閉可以以下兩種方式中的一種關閉：a .推下鎖定部件的連桿。b .先把鎖定部件的轉臂逆時針方向輕輕地向左轉，然后順時針方向向右旋。萬一發生火災或損壞：萬一由于火災或是震動損壞關閉了閥，事故后應當仔細地檢查閥體看是否損壞，既 使有輕微的損壞也應當進行更換。就所有情況來說，在閥重新投入使用前，整個連 接頭部分和桿上 O形圈都應更換，且閥必須重新測試。因為強烈的震

28、動和火災可能會引起閥 扭曲，暴露在火災情況下或是震動、 沖擊后，任何類型的閥都有可能會扭 曲，閥座都有可能密封不夠嚴密。只 有通過替換連接管頭或是替換整個 閥，才能確保在下一次發生緊急情況 時閥關閉嚴密。怎樣替換頂部剪切環部分：a.關閉加油機、泵及開關的電源 b.手動關閉閥和排泄系統圖25c.從閥頂上卸下管子或是配件。不必卸掉閥體。d.去掉3個螺栓，把損壞的頂部取下，并去掉老密封圈。e.裝上新的密封圈和新的頂部裝置（或頂部裝置替換組件），重新裝上三個螺栓然后擰緊。小心：連桿上的彈簧必須對連桿施加一個向下的力（見圖 25）,f.復裝管子及配件，并測試系統看是否泄漏。g.打開加油機和泵的電源。4.

29、管道系統的壓力測試：注：此測試僅用于對管道系統進行測試。油罐必須與管道隔絕，且不受測試壓影響。在把罐隔離后，按下列步驟對管道系統進行測試：每一個切斷閥都有一個3/8英寸的測試塞，可在安裝后用于對管道系統進行測試。在對管道系統進行測試時，在使用 到閥時，應確保泵是關閉的，然后手動關閉閥，卸掉測試塞，連上測試管。不需要截 斷閥以上或以下的管道或者卸掉閥。注：為預防損壞閥座和閥盤，不要用超過的壓力來測試管道。對于罐的壓力測試需要另做。小心：在螺紋上不要用聚四氟乙烯膠帶（生料帶），用少量抗汽油的管道密封膠涂在管頭 上或是測試塞螺紋上。擰得過緊可能會把閥體擰裂，或是在測試中或使用中出現 泄漏，推薦使用力

30、矩為 52N m。脫落器脫落器是專為加油機配套設計的油站安全保護器，由緊密相連的兩個閥體組成。它的 作用是在加油過程中， 油管受到巨大意外拉力時，閥門會首先斷裂，斷口兩端的閥芯同時自動關閉，在加油機來不及停泵的情況下，防止大量燃油外泄， 避免危險事故的發生和造成環境污染。安裝要求：1 . 3/4 ”的脫落器脫落力為；1”的脫落器脫落力為。要求在這么大的拉力下不能損壞 軟管或加油機設備，加油機應當牢固地安裝在加油島上。2 .如圖，在安裝脫落器的位置上安裝拉力計，從各個角度施加的拉力 （3/4”的拉力），檢查緊急切斷閥、加油機及軟管是否安全，卸載后，將脫落器安裝上。圖263 .高架式油管，脫落器安裝在油槍加油軟管靠近加油機的一端；側出式油管，脫落器安裝在油槍加油軟管靠近油槍的一端。對于3/4 ”脫落器需要帶一段至少230mm的軟管，1 '脫落器需要帶一段至少 300mm的軟管，油管要保持原有的導靜電功能。4 .安裝時脫落器的兩端沒有方向性。5 .
