中國鐵塔股份有限公司分布系統規范

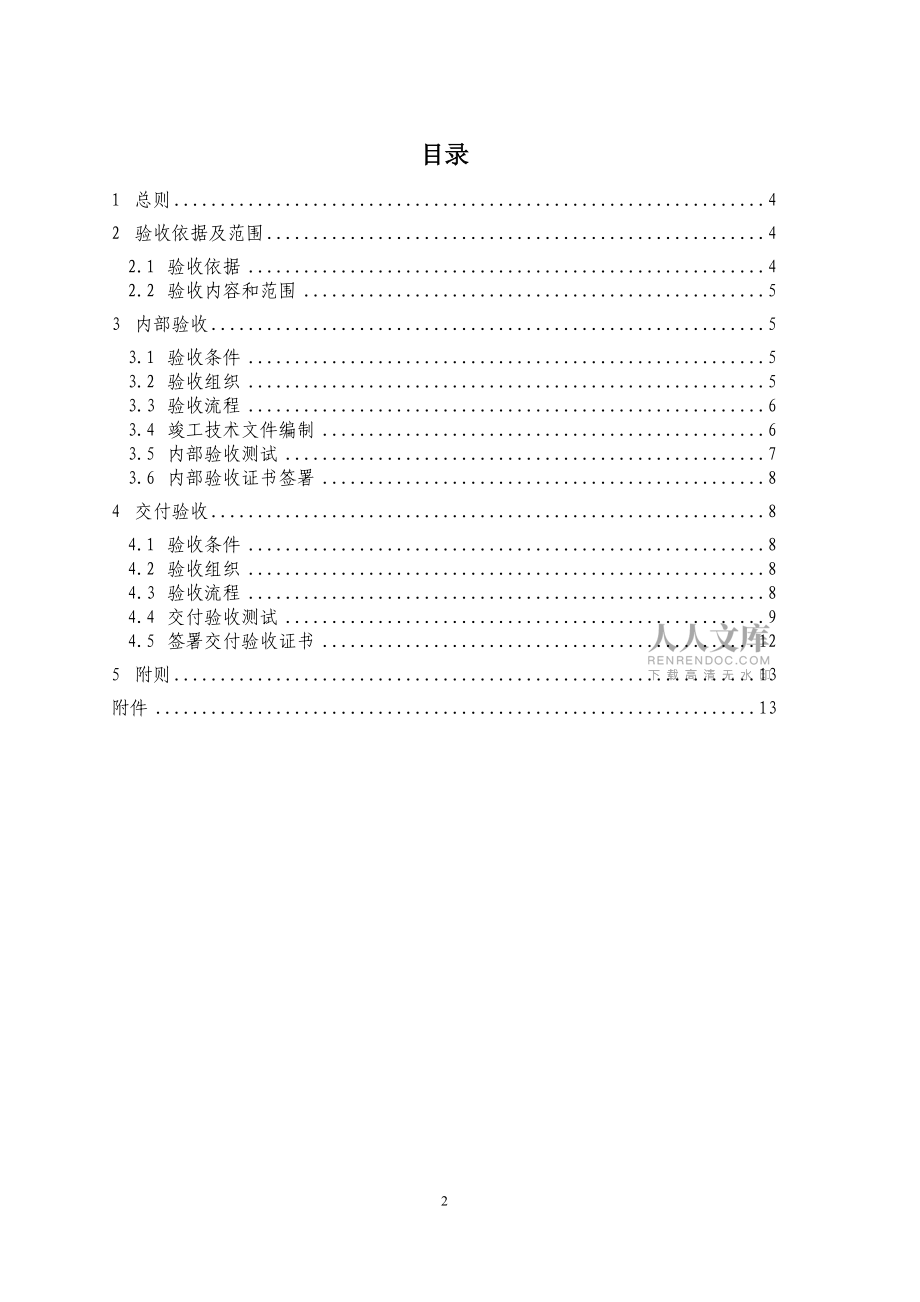

1、中國鐵塔股份有限公司分布系統驗收規范（試行）2016-3-9實施2016-3-9發布中國鐵塔股份有限公司發布目錄1總則42驗收依據及范圍42.1驗收依據42.2驗收內容和范圍53內部驗收53.1驗收條件53.2驗收組織53.3驗收流程63.4竣工技術文件編制63.5內部驗收測試73.6內部驗收證書簽署84交付驗收84.1驗收條件84.2驗收組織84.3驗收流程84.4交付驗收測試94.5簽署交付驗收證書125附則13附件131 總則1.1 本規范的編制目的是通過標準化規范驗收要求，滿足分布系統工程（含樓宇類及隧道類）的驗收需要，規范驗收流程和驗收內容。1.2 本規范是無線通信系統室內覆蓋工程的

2、施工質量檢查、隨工檢驗和交工驗收的技術依據，適用于新建無線通信系統室內覆蓋工程。擴建和改建工程參照執行。1.3 本規范適用于新建分布系統工程（含樓宇類及隧道類）的驗收，以及原有分布系統工程的擴建、改建。1.4 本規范明確了關于分布系統工程驗收的內容：驗收的原則及依據、驗收的內容及范圍、驗收的組織流程及報告內容、各部分工程的驗收要求。1.5 分布系統安裝工程的安裝方式、要求及各種設備規格型號應按應按國家或行業標準和工程設計要求執行。1.6 施工單位自主制定的設備安裝工藝等操作規程應貫徹本規范要求，其技術規定不得與本規范相抵觸，出現矛盾時應以本規范為準。1.7 本規范所列的各項測試，其相關測試方法

3、應符合國家或行業標準的規定。1.8 本規范未盡事宜參照相應國家或行業標準。若與國家或行業標準相抵觸時，應按國家或行業標準的規定辦理。1.9 當客戶需求與本規范存在差異時，以滿足客戶需求為準。1.10 本規范由中國鐵塔股份有限公司建設維護部頒布，適用于各級分公司建設單位。自頒發之日起執行，其解釋權和修改權歸屬于中國鐵塔股份有限公司。2 驗收依據及范圍2.1 驗收依據2.1.1 中華人民共和國原郵電部、原信息產業部以及工業和信息化部的有關文件；2.1.2 中華人民共和國工業與信息化部電信基礎設施共建共享工程技術暫行規定YD5191-2009；2.1.3 中華人民共和國衛生部“環境電磁波衛生標準”和

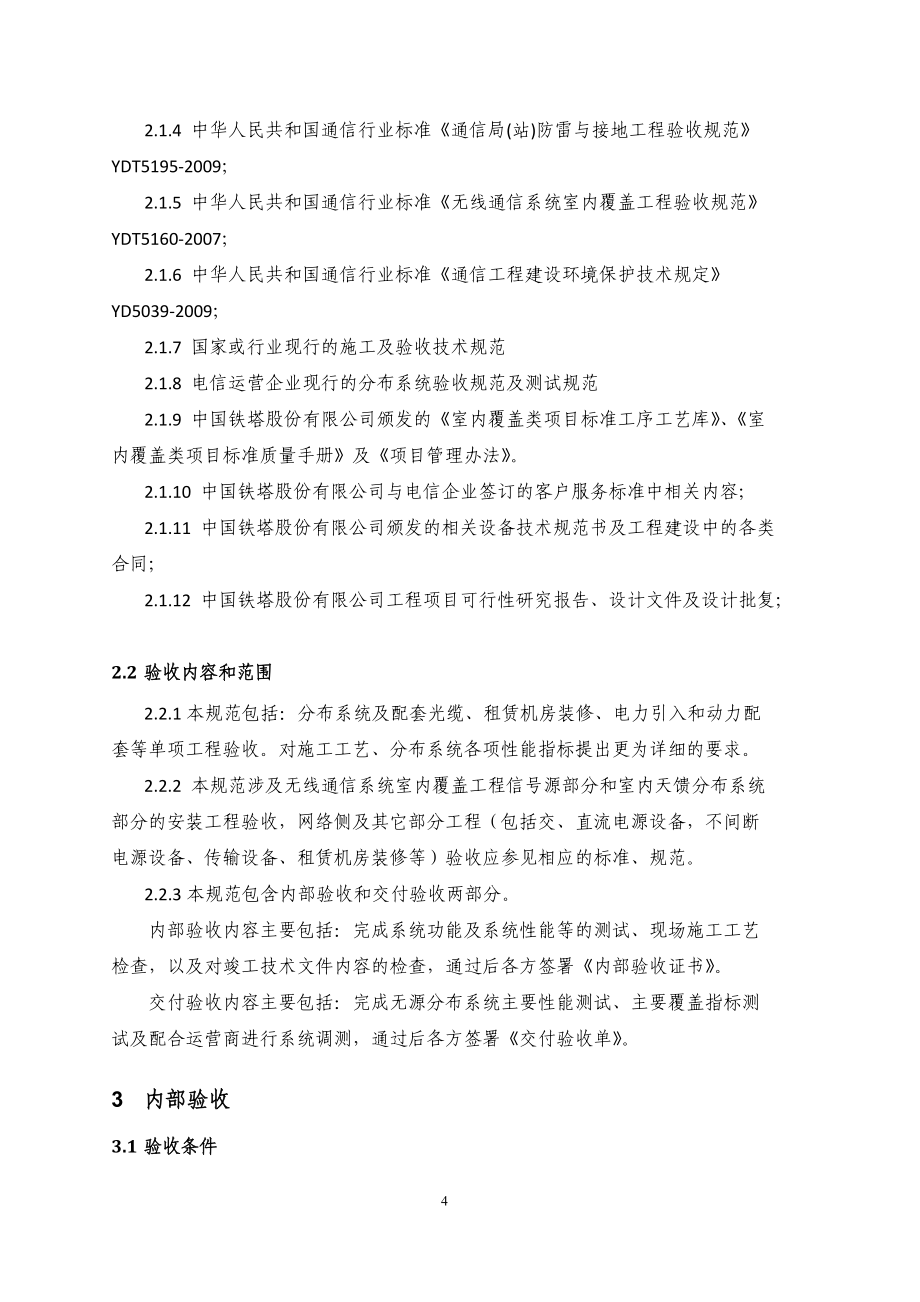

4、國標電磁輻射防護規范GB8702-1988；2.1.4 中華人民共和國通信行業標準通信局(站)防雷與接地工程驗收規范YDT5195-2009；2.1.5 中華人民共和國通信行業標準無線通信系統室內覆蓋工程驗收規范YDT5160-2007；2.1.6 中華人民共和國通信行業標準通信工程建設環境保護技術規定YD5039-2009；2.1.7 國家或行業現行的施工及驗收技術規范2.1.8 電信運營企業現行的分布系統驗收規范及測試規范2.1.9 中國鐵塔股份有限公司頒發的室內覆蓋類項目標準工序工藝庫、室內覆蓋類項目標準質量手冊及項目管理辦法。2.1.10 中國鐵塔股份有限公司與電信企業簽訂的客戶服務標

5、準中相關內容；2.1.11 中國鐵塔股份有限公司頒發的相關設備技術規范書及工程建設中的各類合同；2.1.12 中國鐵塔股份有限公司工程項目可行性研究報告、設計文件及設計批復；2.2 驗收內容和范圍2.2.1本規范包括：分布系統及配套光纜、租賃機房裝修、電力引入和動力配套等單項工程驗收。對施工工藝、分布系統各項性能指標提出更為詳細的要求。2.2.2 本規范涉及無線通信系統室內覆蓋工程信號源部分和室內天饋分布系統部分的安裝工程驗收，網絡側及其它部分工程（包括交、直流電源設備，不間斷電源設備、傳輸設備、租賃機房裝修等）驗收應參見相應的標準、規范。2.2.3本規范包含內部驗收和交付驗收兩部分。內部驗收

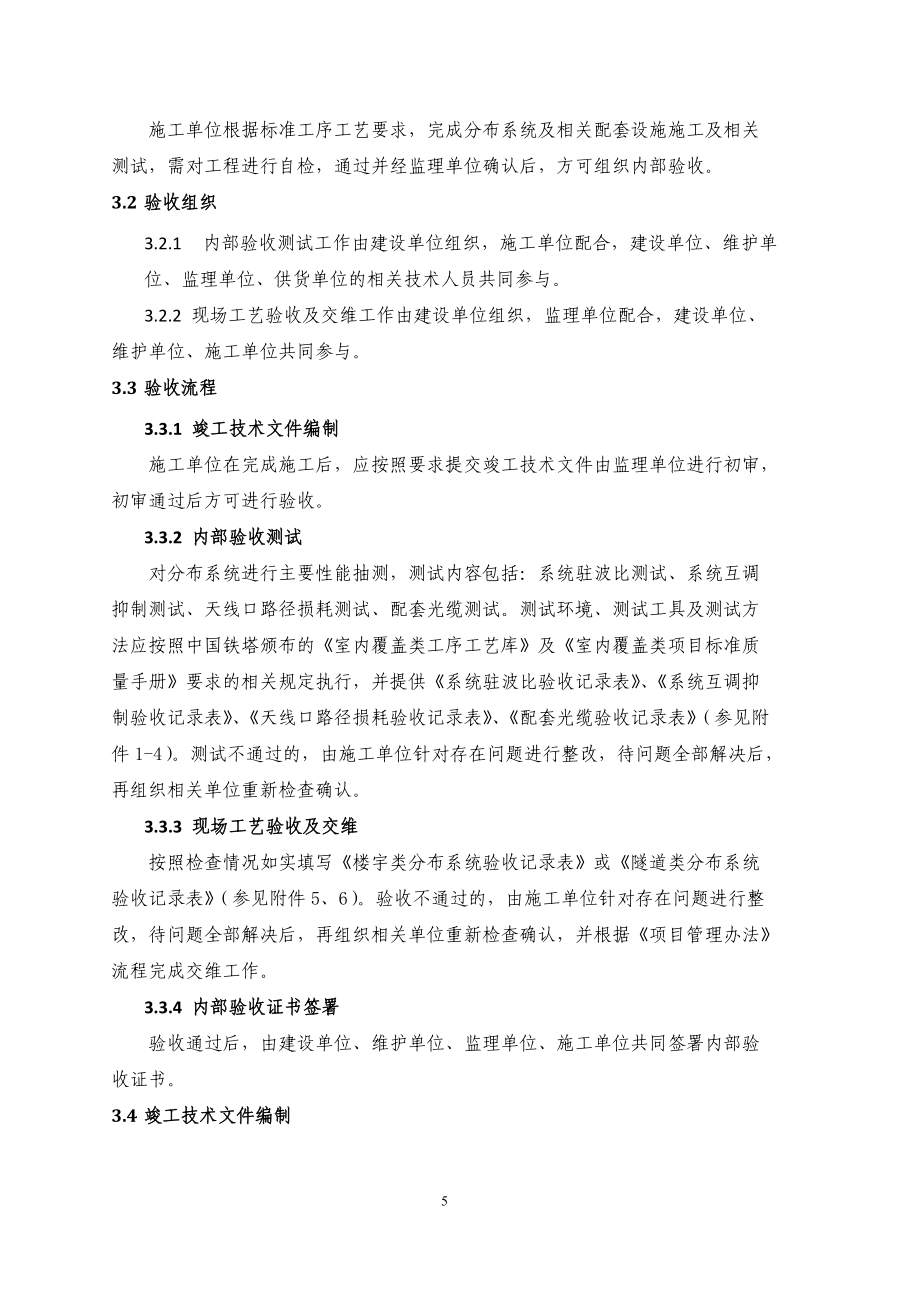

6、內容主要包括：完成系統功能及系統性能等的測試、現場施工工藝檢查，以及對竣工技術文件內容的檢查，通過后各方簽署內部驗收證書。交付驗收內容主要包括：完成無源分布系統主要性能測試、主要覆蓋指標測試及配合運營商進行系統調測，通過后各方簽署交付驗收單。3 內部驗收3.1 驗收條件施工單位根據標準工序工藝要求，完成分布系統及相關配套設施施工及相關測試，需對工程進行自檢，通過并經監理單位確認后，方可組織內部驗收。3.2 驗收組織3.2.1 內部驗收測試工作由建設單位組織，施工單位配合，建設單位、維護單位、監理單位、供貨單位的相關技術人員共同參與。3.2.2 現場工藝驗收及交維工作由建設單位組織，監理單位配合

7、，建設單位、維護單位、施工單位共同參與。3.3 驗收流程3.3.1 竣工技術文件編制施工單位在完成施工后，應按照要求提交竣工技術文件由監理單位進行初審，初審?fù)ㄟ^后方可進行驗收。3.3.2 內部驗收測試對分布系統進行主要性能抽測，測試內容包括：系統駐波比測試、系統互調抑制測試、天線口路徑損耗測試、配套光纜測試。測試環境、測試工具及測試方法應按照中國鐵塔頒布的室內覆蓋類工序工藝庫及室內覆蓋類項目標準質量手冊要求的相關規定執行，并提供系統駐波比驗收記錄表、系統互調抑制驗收記錄表、天線口路徑損耗驗收記錄表、配套光纜驗收記錄表（參見附件1-4）。測試不通過的，由施工單位針對存在問題進行整改，待問題全部解

8、決后，再組織相關單位重新檢查確認。3.3.3 現場工藝驗收及交維按照檢查情況如實填寫樓宇類分布系統驗收記錄表或隧道類分布系統驗收記錄表（參見附件5、6）。驗收不通過的，由施工單位針對存在問題進行整改，待問題全部解決后，再組織相關單位重新檢查確認，并根據項目管理辦法流程完成交維工作。3.3.4 內部驗收證書簽署驗收通過后，由建設單位、維護單位、監理單位、施工單位共同簽署內部驗收證書。3.4 竣工技術文件編制3.4.1 工程內部驗收前，施工單位向建設單位提交竣工技術文件，需包含一份紙質文件和一份電子檔文件。3.4.2 竣工技術文件應包括以下內容：1) 公司資質2) 工程說明3) 施工組織設計報審表

9、4) 施工組織設計5) 施工單位內部安全技術交底6) 工程材料/構配件/設備/儀表報審表7) 開工報告8) 工程變更單9) 工程復工報審表10) 隨工驗收、隱蔽工程檢查簽證記錄匯總表11) 測試記錄12) 工程量統計表13) 質量事故報告及處理記錄14) 驗收證書15) 竣工圖16) 卷末備考表3.4.3 竣工技術文件應符合下列要求：1) 內容齊全：應符合相關施工驗收辦法和要求，文件資料齊全。2) 內容準確：竣工圖紙、測試記錄應圖實相符，數據正確。3) 內容清楚：資料的撰寫應清楚。3.5 內部驗收測試3.5.1 系統駐波比測試現場使用駐波比測試儀進行抽查測試，在POI輸出ANT口處測量分布系統

10、總體駐波比值，所有POI所有輸出端口所帶天饋均需測試。系統整體駐波比值1.3。3.5.2 系統互調抑制測試現場使用互調測試儀進行抽查測試，在POI輸出ANT口處測量分布系統總體互調值，完成測試并記錄測試結果。僅無源分布系統的互調測試建議至少對900M及1800M互調抑制進行測量。漏纜時非測試端口需連接大功率低互調負載。POI輸出ANT口整體測試分布系統總體互調值-140dBc；單樓層整體測試分布系統總體互調值-135dBc；泄漏電纜整體測試分布系統總體互調值-140dBc。3.5.3 天線口路徑損耗測試現場使用模擬信號源和頻譜分析儀進行天線口輸出功率抽查測試，對于雙路由系統需進行雙路功率平衡測

11、試。1) 天線口輸出功率測試在現場具備可拆卸條件天線點下，測試的點位原則上不少于總點位的10%，并且要涵蓋到每個POI下面的天線點。同一類型的分布天線口輸出功率須基本一致，功率差異值不大于3dBm，天線口輸出功率符合環評要求，單家電信企業系統最高不超過18dBm，三家電信企業系統最高不超過20dBm，與設計值偏差不大于3dBm。2) 雙路功率平衡測試在現場具備可拆卸條件天線點下，任意抽選一個POI覆蓋區域內天線點進行測試，遠近點各一個。組成MIMO天線陣的兩個單極化天線的天線口功率，要求功率差異值不大于3dBm。3.6 內部驗收證書簽署內部驗收證書內容應包括但不限于項目名稱、項目編號、建設單位

12、、設計單位、施工單位、施工地址、開工日期、交工日期、實際工期、驗收日期、竣工項目分項審查情況、存在問題及解決辦法、驗收結論。4 交付驗收4.1 驗收條件項目經理在通過內部驗收后，通知客戶經理向客戶提送交付驗收單，客戶按照鐵塔公司的設計方案和施工要求完成準載設備安裝后，方可組織交付驗收。4.2 驗收組織交付驗收測試由維護單位組織，電信企業負責具體測試及信源、傳輸接入的故障定位和問題解決，施工單位配合進行現場分布系統的故障定位及問題解決。驗收通過后，由建設單位、施工單位、監理單位、電信企業在簽字確認交付驗收單。4.3 驗收流程4.3.1 交付驗收測試建設單位應與電信企業配合做好分布系統交付驗收測試

13、工作。測試內容包括：無源分布系統主要性能測試、主要覆蓋指標測試及配合運營商進行系統調測。測試工具及測試方法應按照國家相關規定執行，測試指標符合建設單位與電信企業簽訂的服務協議標準。測試不通過的，由建設單位責令施工單位針對存在問題進行整改，待問題全部解決后，再組織相關單位重新檢查確認。4.3.2 交付驗收單簽署驗收通過后，由客戶經理、維護單位、電信企業共同簽署交付驗收單。4.4 交付驗收測試分布系統交付驗收測試共分四個部分：無源分布系統主要性能測試、信號源設備檢查測試、主要覆蓋指標測試，并配合電信企業進行系統調測。驗收測試參數及分工界面以與電信企業簽訂的綜合服務協議和各省市服務合同為準。4.4.

14、1 無源分布系統主要性能測試1) 系統駐波比測試建設單位出具駐波比測試報告，并配合電信企業進行抽檢。測試方法和參數，詳見3.5.1系統駐波比測試。2) 天線口路徑損耗測試建設單位出具天線口路徑損耗測試報告，并配合電信企業進行抽檢。測試方法和參數，詳見3.5.3天線點輸出功率測試。4.4.2 信號源設備檢查測試1) 基站系統信源設備檢查測試信源設備的輸出功率、容量配置應符合設計文件（方案）的要求。信源設備的測試項目包括硬件、軟件及相關參數（工作狀態、載波的工作頻率、發射功率、告警等）測試。2) 噪聲電平原則上空載低噪測試中低噪不高于參考值5dB,具體情況雙方自行協商確定。4.4.3 主要覆蓋性能

15、測試1) 網絡制式及頻率電信企業網絡制式帶寬（MHz）下行（MHz）上行（MHz）中國移動GSM9002*20934-954889-909GSM18002*251805-18301710-1735TD-LTE(F頻段)301885-1915TD-SCDMA(A頻段)152010-2025TD-LTE(E頻段)502320-2370中國電信CDMA8002*10870-880825-835LTE FDD1.8G2*151860-18751765-1780LTE FDD2.1G2*202110-21301920-1940TD-LTE2.3G202370-2390中國聯通GSM9002*6954-9

16、60909-915GSM1800/LTE FDD1.8G2*301830-18601735-1765WCDMA21002*252130-21551940-1965TD-LTE2.3G202300-2320注：WLAN主要在末端合路，上表不含WLAN系統。2) 無線覆蓋邊緣場強測試序號電信企業網絡制式參考指標覆蓋電平（dBm）有效覆蓋率1中國移動GSM 900RxLev-8595%2DCS 1800RxLev-8595%3TDD LTERSRP/ RS-SINRRSRP-105dBm且 RS-SINR 6dB95%RSRP -95dBm且RS-SINR 9dB4中國聯通GSM 900RxLev-

17、8595%5WCDMA 2100RSCP高速數據密集區域-85dBm低速數據區域-90dBm語音電話區域95dBm95%6DCS 1800RxLev-8595%7FDD LTE（1.8G）（雙通道）RSRP/ SINR高標準區域：RSRP-100dBm且SINR>6dB一般標準區域：RSRP-105dBm且SINR>4dB低標準區域：RSRP-110dBm且SINR>2dB95%FDD LTE（1.8G）（單通道）RSRP/ SINR高標準區域：RSRP-100dBm且SINR>5dB一般標準區域：RSRP-105且SINR>3dB低標準區域：RSRP-110且S

18、INR>1dB8中國電信CDMARxpower-8295%9FDD LTERSRPRSRP-110dBm且SINR>3dB95%注：上表結果作為分布系統覆蓋設計的參考，應根據建筑物內部不同的功能區、不同的用戶需求等進行差異化的設計，如會議室、營業廳等區域覆蓋電平可適當加強，電梯、地下停車場等區域覆蓋電平可適當減弱。WLAN系統根據需求僅在熱點區域進行覆蓋，覆蓋電平宜不低于-75dBm。3) CQT測試測試的RRU數量應不低于RRU數量的20%，少于5個RRU的則至少選擇1個RRU。對測試的RRU覆蓋區域進行語音撥測，通話應清晰，無間斷、回聲等現象。對測試的RRU覆蓋區域進行數據業務

19、測試，包括網頁瀏覽、流媒體播放業務。4) 數據業務速率測試建設單位配合電信企業進行數據業務速率優化測試，以下速率為優化參考數值電信CDMA-EVDO:可達下載速率300kbps聯通WCDMA:可達下載速率2.5Mbps、上傳速率1.2Mbps移動TD-SCDMA：可達下載速率500kbps移動TDD-LTE:單通道(3：1):可達下載速率40Mbps、上傳速率8Mbps(定點)單通道(2：2):可達下載速率30Mbps、上傳速率15Mbps(定點)雙通道(3：1):可達下載速率60Mbps、上傳速率8Mbps雙通道(2：2):可達下載速率50Mbps、上傳速率15Mbps聯通FDD-LTE:單通道：可達下載速率35Mbps、上傳速率30Mbps(20MHz帶寬)雙通道：可達下載速率50Mbps、上傳速率35Mbps(20MHz帶寬)電信FDD-LTE:（如是20MHz帶寬，
