雨水出水口作業指導書

1、 ZZZZ市政工程建設集團股份有限公司*工地雨水出水口作業指導書 雨水出水口作業指導書20*-*-* 發布 20*-*-* 實施 *項目經理部 發布 附加說明：本標準由*項目部經理部提出本標準解釋權歸*項目經理部本標準起草人：本標準審核人：本標準批準人：目 錄一、編制目的1二、適用范圍1三、編制依據1四、結構設計圖一般形式1五、施工準備15.1原材料15.2施工機具25.3作業條件25.4技術準備2六、施工工藝26.1工藝流程26.2操作方法26.3冬雨期施工措施4七、質量保證57.1主控項目：57.2一般項目：5八、質量記錄68.1基坑開挖隱檢記錄表：68.2基礎砼澆筑記錄表：68.3臺前、

2、臺后回填土壓實度記錄表：68.4砌體外觀尺寸檢查記錄表：68.5墻身頂面高程檢查記錄表：68.6砼、砂漿試塊試壓記錄及評定表：68.7工序（分項）質量評定表68.8原材料試驗報告68.9砼、砂漿配合比試驗報告68.10地基承載力試驗報告6九、安全與環保6十、成品保護6一、編制目的對*工程雨水管出水口施工質量進行控制，使其滿足現行的相關規范和質量標準要求。二、適用范圍*工程雨水管出水口施工。三、編制依據（1）*工程（排水工程）施工設計圖；（2）給排水構筑物工程施工及驗收規范GB 50141-2008（3）給水排水管道工程施工及驗收規范（GB50268-2008）（4）工程測量規范（GB 5002

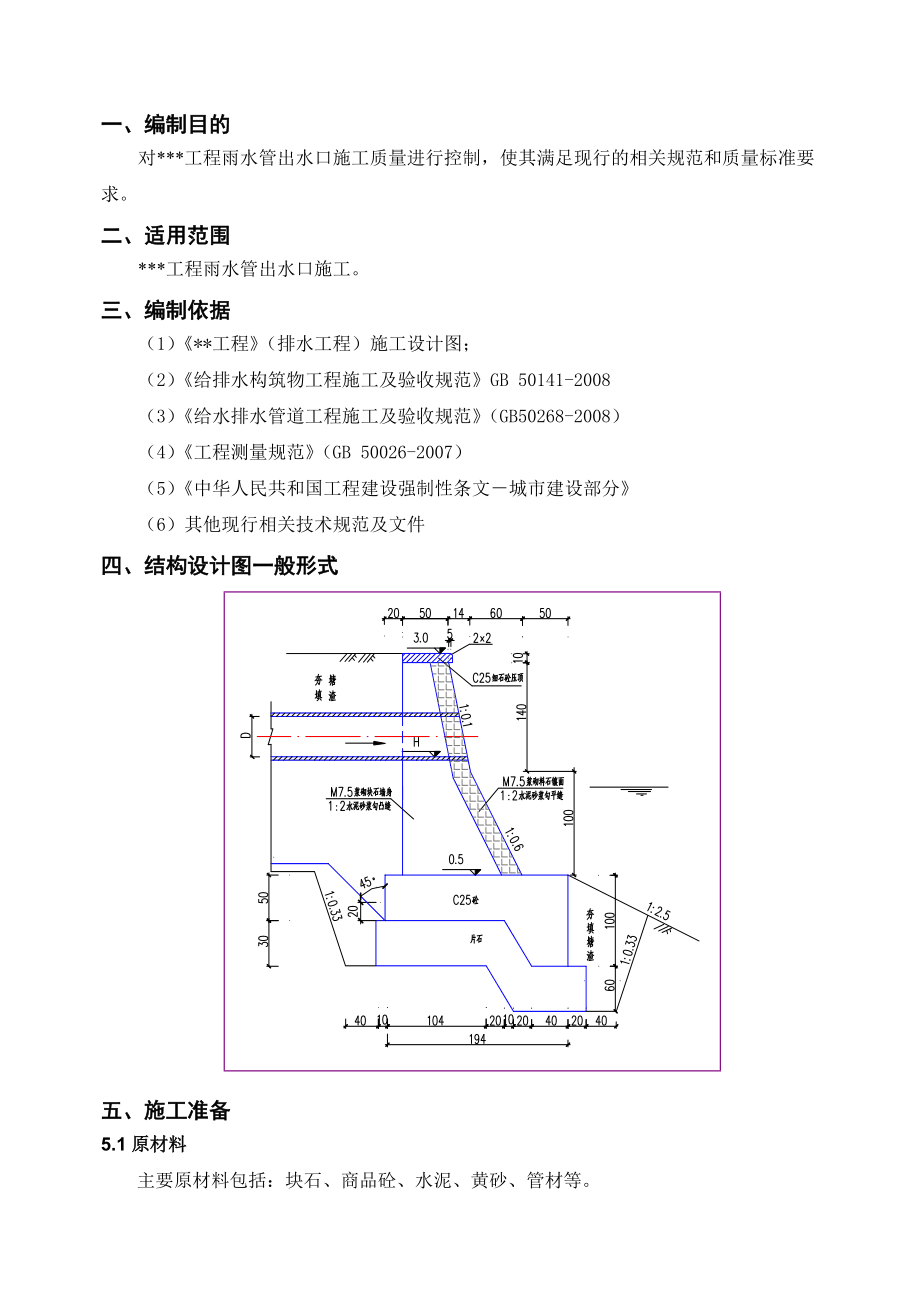

3、6-2007）（5）中華人民共和國工程建設強制性條文城市建設部分（6）其他現行相關技術規范及文件四、結構設計圖一般形式五、施工準備5.1原材料主要原材料包括：塊石、商品砼、水泥、黃砂、管材等。水泥、黃砂：水泥用于勾縫水泥砂漿拌合，一般采用32.5#普通硅酸鹽水泥，黃砂采用淡化中粗砂。商品砼：采用資信較好的廠家供貨（一般由集團公司下屬單位新力水泥制品廠提供），強度等級與設計相符。塊石：塊石的最低標號不小于30號,石料的厚度為2030cm, 寬度約為厚度的11.5倍, 長度約為厚度的1.53倍。管材：采用符合設計規定的管材（符合現行國家及地方有關標準），由大型廠家供貨。5.2施工機具1、施工機具：

4、挖掘機采用1m3內履帶挖掘機，砂漿拌和機采用350小型拌和機，其他小型工具（如大鏟、刨鎬、瓦刀、扁子、木蟹、鐵板抹、托線板、小白線、篩子、小水桶、灰槽、掃帚等）。2、檢測工具：二米靠尺，水平尺，卷尺，楔形塞尺，線墜，水準儀，經緯儀，磅稱。5.3作業條件1、施工現場落實通水、通電、通路和整平場地（即三通一平工作），滿足機械設備、設施就位和進出場。2、出水口構筑物的基礎應建在原狀土上，當?shù)鼗绍浕虮粩_動時，需要采用砂石回填、塊石砌筑或砼填筑。處理后的地基承載力應符合設計要求。5.4技術準備1、收集施工現場地質勘察資料和水文地質條件等，根據以往降水資料、河道水位情況和技術資料進行周邊圍堰或作排水處理

5、。2、明確施工任務，編寫施工技術方案并對施工作業人員進行技術、安全交底。六、施工工藝6.1工藝流程施工順序：開挖基槽（檢查基地承載力，如果不滿足設計要求，則通知設計，商議加固處理措施）澆筑基礎砼回填墻前基腳塘渣砂漿拌和砌筑擋墻墻身（安防出水口管道）墻后分層夯填塘渣填土。6.2操作方法1、基坑開挖（1）根據現場情況，采用草包疊放或松木樁對擬開挖地段進行圍護，視施工現場條件可使用挖掘機或人工進行開挖（一般采用人機配合進行）。（2）坑底平面尺寸按基礎平面尺寸周邊增寬40cm，以便在基底處設排水溝、集水坑等。（3）若果采用機械開挖，在基坑挖至基底設計標高20cm左右停止機械開挖，采用人工繼續進行開挖，

6、以免機械對基底產生擾動，在基礎施工之前，再用人工修整至基底標高。（4）當基底內地質不均勻或遇到軟土地基時，應將基底全部下挖至滿足設計承載力為止，或換填加固并及時與有關單位聯系。2、基礎砼施工（1）擋墻砌筑保證在天然土基上，保證上部墻身在原狀土中開挖、砌筑。擋墻砌筑時基礎下浮泥予以清除干凈，并以塘渣換填，澆筑前用M7.5水泥砂漿將塊石面摸平。（2）模板及支承結構的材料：模板采用九夾板制作定型模板，支撐采用鋼管，故模板的剛度及支撐結構的強度穩定性非常重要（3）鋼筋加工按設計圖紙進行放大樣，保證鋼筋種類、尺寸等數據準確，鋼筋制作加工安排在專門鋼筋車間進行，鋼筋連接采用雙面搭接焊，為方便施工，安裝時連

7、接采用單面搭接焊，搭接長度：雙面焊5d，單面焊10d（d為鋼筋直徑），要求焊縫飽滿，無嚴重缺陷，制作前應先進行焊接試驗?，F(xiàn)場焊接時應注意防止焊渣澆傷周邊板模，以免造成外觀缺陷。（4）砼澆筑前對模板的幾何中尺寸，標高，中線是否符合設計要求，作一次全面的檢查，并清除模板內的垃圾雜物，確保平整、光滑。模板內面涂刷脫模劑。模板牢固穩定，模板如有縫隙，應填塞嚴密，不出現漏漿、跑漿現象。經監理工程師和建設單位驗收簽證后方可進行砼澆筑，澆筑時隨時巡查模板，如發生變形，松動等現象應及時修補、加固。（5）砼采用商品砼，專用商砼車送至現場后，直接利用溜槽輸入模內，機械振搗，所有材料均需做有關試驗。砼澆注過程中設專

8、人觀察沉降和檢查模板的變形情況，對漏漿部位及時堵漏，且對模板的變形及時調整，澆注頂層砼時應重新復核標高，以保證頂面標高準確無誤。砼養生采用麻袋濕養法。施工中要點：a、插入式振搗棒移動間距不應超過其作用半徑的1.5倍，振搗上一層時應插入下層砼面50mm，采取快插慢拔，插點均勻有序，不得遺漏，并避免振搗棒碰撞模板、鋼筋。b、砼強度達到2.5Mpa時，方可拆除側模。c、分層澆筑時應在下層砼初凝或能重塑前澆筑完上層砼，頂面砼要按設計坡度抹平壓光。3、漿砌擋墻砌筑施工（1）選擇較規則、平整同類的石塊經過加工鑿平后，作為鑲面塊石。采用具有三個較大平面的塊石作為砌筑材料，石料砌筑時敲除其尖銳凸出部分，放置平

9、穩，用小石塊填塞空隙。（2）砌筑砂漿采用M7.5水泥砂漿，墻身利用1：2水泥砂漿勾平縫。砂漿應隨拌隨用，一般宜在34h內用完。（3）砌塊在使用前必須澆水濕潤，表面如有泥土、水銹等應清洗干凈；鑲面石砌筑采用三順一丁，做到橫平豎直，砂漿飽滿，疊砌得當。（4）每層石料高度大致一律并錯縫砌筑，墻身漿砌塊石采取分層砌筑必須錯開，交接處咬扣緊密，同一行內不能有貫通的直縫。各砌層施工時應先砌外圈定位行列，然后砌筑里層，外圈與里圈砌塊應交錯連成一體。（5）砌筑時每隔50100cm必須找平一次，作為一水平面。做到各水平層內垂直縫錯開，錯開距離不得小于8cm，各砌塊內的垂直縫錯開5cm，石塊間均應用砂漿粘結，不得

10、直接挨靠，座漿應飽滿。灰縫寬度最大2cm，不得有干縫及瞎縫現象，嵌縫料和砂漿要填塞飽滿。（6）砌筑順序?yàn)橄冉鞘勹偯媾c丁石，后填腹，填腹石的行列或分層高度要與鑲面石高度基本相同，且在砌筑前將砌石澆濕。（7）填腹后水平灰縫的寬度不大于3cm，垂直縫寬度不大于4cm，灰縫必須錯開。（8）漿砌擋土墻的砂漿強度達70%以上時方可逐層回填夯實，基礎坑應及時回填。擋墻后塘渣回填應分層夯實，密實度要求達到輕型擊實標準95%以上，擋墻基礎施工完畢后，即將墻前河床回填夯實至基礎頂面標高，保證擋墻砌筑時不致因河床側地質軟弱產生位移。4、砼壓頂壓頂一般采用細石商品砼，壓頂砼澆筑時首先對基底墻身用砂漿找平，找平時將

11、基底墻身用水濕潤，保證粘結性。由于壓頂模板較為短小輕便，其下部一般用鋼筋支撐，兩側用拉桿對拉，澆筑時用小型插入式振動器振搗密實，表面收光采用木蟹2次，鐵板兩次，保證表面平整度，為防止壓頂斷裂及產生裂紋，每個一段距離設一條假縫（一般23米一道）。6.3冬雨期施工措施1、墻體不宜在冬期施工，必須冬期施工時，應采取防凍措施。2、冬期施工使用的塊石，要求在砌筑前清除冰霜。3、冬期施工砂漿宜采用普通硅酸鹽水泥拌制，砂中不得含有大于10mm的凍塊。4、冬期施工材料加熱時，水加熱不超過80，砂加熱不超過40。應采用兩步投料法，即先拌和水泥和砂，再加水拌和。5、冬期施工砂漿使用溫度不應低于5。砌筑完畢后，應及

12、時覆蓋保溫。6、雨期施工時，應防止雨水沖刷砂漿，砂漿的稠度應適當減小。每日砌筑高度不宜大于1.2米。收工時應覆蓋砌體表面。七、質量保證7.1主控項目1、所用的原材料、石料、防滲材料應符合國家有關標準規定和設計要求。2、砼強度、砌筑砂漿（細石砼）強度應符合設計要求；試塊留置及質量評定應符合規范要求（GB 50141-2008 第條規定）。3、構筑物結構穩定、位置準確，出水口無倒坡現象，砌筑結構的沉降量、位移量應符合設計要求。4、砌體結構砌筑完整、灌漿密實，無裂縫、通縫、翹動等現象。7.2一般項目1、砼結構外觀外觀質量無一般缺陷，砌體結構砌筑齊整、縫寬均勻一致。2、反濾層鋪筑斷面不得小于設計要求，

13、其后背的回填土的壓實度不得小于設計要求。3、變形縫位置必須準確，上下貫通，變形縫的寬度允許誤差為05mm。4、施工允許偏差符合下表規定。檢 查 項 目允許偏差檢查頻率檢查方法范圍點數1軸線位移砼結構±10每段或每10米長1點用經緯儀測量砌石結構料 石±10塊石、卵石±152頂面高程砼結構±10用水準儀測量砌石結構±15斷面尺寸砼結構10，52點用鋼尺量測砌石結構料 石±15塊 石30，20墻面垂直度砼結構1.5H用垂線量測砌石結構0.5% H八、質量記錄8.1基坑開挖隱檢記錄表8.2基礎砼澆筑記錄表8.3臺前、臺后回填土壓實度

14、記錄表8.4砌體外觀尺寸檢查記錄表8.5墻身頂面高程檢查記錄表8.6砼、砂漿試塊試壓記錄及評定表8.7工序（分項）質量評定表8.8原材料試驗報告8.9砼、砂漿配合比試驗報告8.10地基承載力試驗報告九、安全與環保1、管道臨近河道的出水口盡量安排在枯水期施工；施工圍堰斷面寬度符合設計及規范要求，達到阻水效果，保證施工期間工作面干燥不進水。2、擋墻墻背后5米范圍不得堆載并不得上車輛荷載。并應控制回填速率，不宜過快。3、挖掘機作業有專人指揮，施工期間旋轉臂內嚴禁立人。4、上下基坑必須利用爬梯，嚴禁在直接坡道攀越。5、進入施工場地嚴格按規定佩戴安全防護用品。6、基坑挖出淤泥必須裝運出場，嚴禁直接倒入河道或棄置在施工場
