1、第四章使用和保養專用工具一、學習目標了解 YNJ1608液壓擰扣機的結構工作原理和技術規范，能夠使用 YNJ1608液壓擰扣機進行常用井下工具的上卸扣操作，并能進行 YNJ1608液壓擰扣機的日常維護保養。熟練掌握各類專用工具的結構和工：作原理，并能進行使用和日常維修保養。二、使用工具1200mm管鉗二把，扳手一套，螺絲刀一套，生料帶二、工作內容(一)使用 YNJ1608液壓擰扣機上、卸扣1YNJ1608液壓擰扣機的用途YNJ1608液壓擰扣機是對螺紋連接件進行上扣或卸扣的專用設備，可用于抽油泵隔器等下井工具連接件螺紋的亡卸扣作業。2YNJ1608液壓擰扣機的結構和工作原理(1)結構：YNJ1

2、608液壓擰扣機主要由主扣頭、副機頭支架、座底、操作臺、油箱、齒輪泵、液壓馬達等組成。(2)工作原理：主扣頭通過齒輪泵、液壓馬達，借助滾子在漸開線交錯面上滾動。當腭板滾子在爬坡滾動時，腭板不斷向中心推進，以達到卡緊工件的目的。這種漸開線交錯的雙曲面，使腭板滾子無論在任何位置，·：件表面的切向力和徑向力之比均接近一個常數。這就保證了卡緊機構對適應范圍內的任意直徑都能可靠卡緊。(3)YNJ1608液壓擰扣機的主要技術規范。低擋額定扭矩：8kN·”；高擋額定扭矩：22kN·m低擋額定轉速：15rinin；高擋額定轉速：54rmin；通徑：160mm；液壓額定壓力：14M

3、Pa；液壓額定流量：75L；總功率：22kW。3YNJ1608液壓擰扣機上、卸扣操作步驟(1)將要上、卸扣的部件分別裝夾在擰扣機上。(2)根據上扣扭矩初步確定上卸扣壓力。(3)啟動擰扣機進行上、卸扣，并觀察記錄卜、卸扣壓力(4)卸壓。(5)從擰扣機上拆下上、卸扣部件。(二)管鉗的使用和保養管鉗是用來轉動金屬管或其他圓柱形工：件：卸扣的工具，是井下施工作業連接地面管線和連接下井管柱的主要工具，其規格是指管鉗合口時從鉗頭到鉗尾的長度。修井作業常用管鉗的技術規范如表 2-41所示。表 241常用管鉗技術規范表使用保養及注意事項：(1)使用管鉗時應先檢查固定銷釘是否牢固，鉗頭、鉗柄有無裂痕，有裂痕者不

4、能使用(2)較小的管鉗不能用力過大，不能加加力杠使用。(3)不能將管鉗當榔頭或撬杠用。(4)用后及時洗凈，涂抹黃油，防止旋轉螺母生銹。用后放回工具架十：或工具房內。(三)油管鉗的使用和保養油管鉗是專門用于上卸油管螺紋的工具。主要由鉗頭、鉗柄組成，其間用銷子連接，小鉗腭內鑲有鉗牙。當油管鉗搭在油管上合死后，鉗牙緊緊咬住油管，用力越大，小鉗腭內越收緊，對油管卡的越緊，轉動鉗柄就可以上卸油管螺紋。使用保養及注意事項：(1)使用油管鉗時應先檢查鉗頭，鉗柄的連接銷釘是否牢固，鉗牙是否裝正緊。銷子是否鎖緊。(2)使用時不要用力過猛，否則容易折斷。(3)不能超過其額定使用范圍。(4)用完應刺洗干凈，長期不用

5、時應涂抹黃油防繡。(四)吊卡的維修保養吊卡是用來卡在油管、鉆桿或抽油桿接箍下進行起下作業的專用工具，起下作業時先用吊卡吊住鉆桿、油管或抽油桿，再用吊環將吊卡懸吊在游動滑車大鉤上啟動游動系統即可進行起下作業。修井作業常用的吊卡有活門吊卡、月牙形吊卡和抽油桿吊卡。(1)活門吊卡主要由吊卡體、手柄、活門等部件組成，用：廠油管或鉆桿的起下作業，其特點是起重量大。(1)月牙形吊卡主要由殼體、凹槽、插門和柄和彈簧等組成，適用于重量不大的油管或鉆桿柱的起下。(3)抽油桿吊卡是修井作業中起下抽油桿的專用吊卡，其特點是體積小，重量輕，使用方便，安全可靠。(4)其他特殊用途吊卡：隨著采油生產和井下工藝技術的不斷發

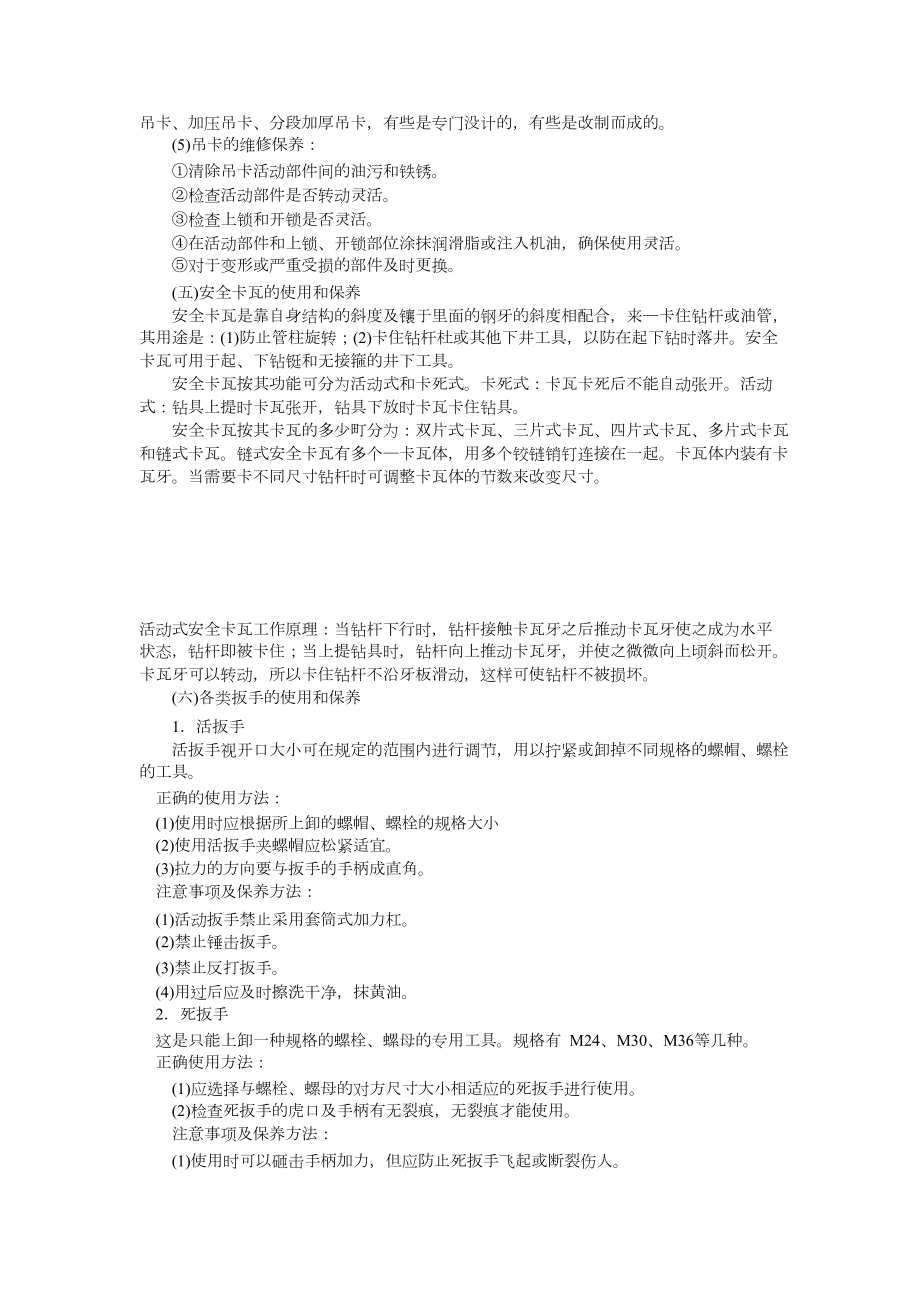

6、展和完善，出現了雙管采油，不壓井作業，機械防砂等作業工藝。為了適應這種情況，出現了特殊作業用吊卡，它們有雙管吊卡、雙管繩索吊卡、加壓吊卡、分段加厚吊卡，有些是專門沒計的，有些是改制而成的。(5)吊卡的維修保養：清除吊卡活動部件間的油污和鐵銹。檢查活動部件是否轉動靈活。檢查上鎖和開鎖是否靈活。在活動部件和上鎖、開鎖部位涂抹潤滑脂或注入機油，確保使用靈活。對于變形或嚴重受損的部件及時更換。(五)安全卡瓦的使用和保養安全卡瓦是靠自身結構的斜度及鑲于里面的鋼牙的斜度相配合，來卡住鉆桿或油管，其用途是：(1)防止管柱旋轉；(2)卡住鉆桿杜或其他下井工具，以防在起下鉆時落井。安全卡瓦可用于起、下鉆鋌和無接

7、箍的井下工具。安全卡瓦按其功能可分為活動式和卡死式?？ㄋ朗剑嚎ㄍ呖ㄋ篮蟛荒茏詣?dòng)張開?；顒?dòng)式：鉆具上提時卡瓦張開，鉆具下放時卡瓦卡住鉆具。安全卡瓦按其卡瓦的多少町分為：雙片式卡瓦、三片式卡瓦、四片式卡瓦、多片式卡瓦和鏈?zhǔn)娇ㄍ?。鏈?zhǔn)桨踩ㄍ哂卸鄠€(gè)卡瓦體，用多個鉸鏈銷釘連接在一起?？ㄍ唧w內裝有卡瓦牙。當需要卡不同尺寸鉆桿時可調整卡瓦體的節數來改變尺寸。活動式安全卡瓦工作原理：當鉆桿下行時，鉆桿接觸卡瓦牙之后推動卡瓦牙使之成為水平狀態，鉆桿即被卡?。划?dāng)上提鉆具時，鉆桿向上推動卡瓦牙，并使之微微向上頃斜而松開。卡瓦牙可以轉動，所以卡住鉆桿不沿牙板滑動，這樣可使鉆桿不被損壞。(六)各類扳手的使用和保養1活

8、扳手活扳手視開口大小可在規定的范圍內進行調節，用以擰緊或卸掉不同規格的螺帽、螺栓的工具。正確的使用方法：(1)使用時應根據所上卸的螺帽、螺栓的規格大小(2)使用活扳手夾螺帽應松緊適宜。(3)拉力的方向要與扳手的手柄成直角。注意事項及保養方法：(1)活動扳手禁止采用套筒式加力杠。(2)禁止錘擊扳手。(3)禁止反打扳手。(4)用過后應及時擦洗干凈，抹黃油。2死扳手這是只能上卸一種規格的螺栓、螺母的專用工具。規格有 M24、M30、M36等幾種。正確使用方法：(1)應選擇與螺栓、螺母的對方尺寸大小相適應的死扳手進行使用。(2)檢查死扳手的虎口及手柄有無裂痕，無裂痕才能使用。注意事項及保養方法：(1)

9、使用時可以砸擊手柄加力，但應防止死扳手飛起或斷裂傷人。(2)扳轉死扳手時應逐漸用力，防止用力時過猛造成滑脫或斷裂。(3)手扶死扳手虎口十：面時，注意不要被夾傷。(4)用后及時擦洗干凈放好。3抽油桿扳手抽汕桿扳手是油田作業施工中專門用于上卸抽油桿的工具，具有比管鉗上卸抽油桿靈好用的特點。正確的使用方法：(1)使用前要先檢查扳手是否有裂痕，符合標準可使用。(2)上扣時應將開口放入抽油桿接箍搬方部位，平穩用力。(3)卸扣時反過來用，卸不動時用加力杠。注意事項及保養方法：(1)禁止用榔頭砸擊抽油桿扳手，防止滑脫飛起傷人。(2)防止在扳手沒有打牢的情況下用力過猛而滑脫。(3)用后及時刷洗干凈，長期不用應

10、涂抹黃油。4球閥扳手球閥扳手是油田施工作業開關球閥閥門的專用工具。由手柄鵝頸和凸方組成。正確的使用方法：一 60一使用時應先檢查扳手的凸方是否符合規格，有無損壞痕跡，沒有問題方可使用。(2)將門力伸進球閥凹方后，先輕力試轉，無滑脫現象平穩用力轉動。將閥門開關打到定示的位置上(3)開關時要將扳丁端平，不叫·用力過猛，防止滑脫傷人。注意事項及保養方法：(1)使用扳手時一定要將凸方全部伸到位。(2)禁止用榔頭砸擊球閥扳手，防止砸飛扳手傷人和損壞井口設備。(3)用后及時擦洗干凈，放到指定位置上。5管匯扳手·管匯扳手足用于開關高低壓管匯控制閥的工具。具有制作簡便，操作靈活好用的特點。

11、正確的使用方法：(1)使用前應檢查管匯扳手的凹方及手柄是否牢固可靠，有無裂痕，符合標準方可使用。(2)開關管匯控制閥時，將扳手套入控制閥的凸方處，雙手均勻用力扳動。注意事項及保養方法：(1)禁止用榔頭砸擊扳手手柄，用加力杠時應平穩用力，防止扳手手柄突然斷裂傷人。(2)用后要及時擦洗干凈，防止放置時間過長生銹。(七)絲堵的使用和保養絲堵是封閉管柱底部通道和管線端部通道的管子配件。正確的操作方法及注意事項：(1)絲堵上扣時注意不能偏扣。(2)絲堵用手上緊后再用管鉗上緊。(3)用后要清洗干凈放好。(4)必要時應涂密封劑(纏密封帶)。(八)各類閥門的使用和保養1井口球形閥門球形閥門用于施工管柱的頂端，

12、或流體管線的必要處，起開關和控制作用。正確操作方法：(1)要把球閥刷洗干凈，檢查螺紋有無斷裂損壞現象，完整無缺才能使用。(2)檢查球形開關是否靈活好用。(3)上扣時用手扶正，操作要平穩轉動管鉗防止上偏扣，最后用管鉗帶緊。注意事項及保養方法：(1)經常檢查球閥開關是否好用，按時保養，涂抹黃油。(2)不用時要帶上護絲，防止損壞球閥的螺紋，工作時禁止半開半關。(3)不能用重物砸擊或砸壓球閥，防止殼體變形，造成開關不靈活。2炮彈閥門炮彈閥門是井下作業常用閥門，炮彈閥門具有耐高壓，開關迅速，操作靈活的特點。正確操作方法：(1)要檢查殼體是否有裂痕，開關是否靈活好用。(2)要刺洗干凈。(3)上扣操作要平穩

13、用力，防止上偏扣。（4)上扣時最后應用 12m的管鉗上緊，以達到承受高壓的目的。注意事項及保養方法：(1)要經常檢查開關是否靈活，凸方是否完整，發現問題及時更換，工作時禁止半開半關。(2)不用時要擦洗干凈、涂黃油，(九)輕便水龍頭的使用和保養輕便水龍頭主要用于螺桿鉆磨銑、油井沖砂、套銑、循環洗井等工藝上。主要由彈子、彈子盤、鵝頸管、沖管、活接頭等組成。普通的輕便水龍頭沖管為62mm，鵝頸為50mm，工作壓力 30MPa，負荷 300kN。正確操作方法：(1)先檢查水龍頭的軸承是否靈活好用。(2)檢查螺紋是否完好，殼體有無斷裂。(3)將水龍頭沖管接箍連接，用管鉗平穩上扣，上卸扣時，一手扶在鵝頸管

14、上另一只手扳動管鉗上緊扣。注意事項及保養方法(1)禁止上偏螺紋。(2)卸到最后幾扣時應扶緊水龍頭鵝頸管，防止掉下傷人。(3)不用時要刷洗干凈戴好護絲，對軸承要定期注油保養。(十)通徑規(通管規)的使用和保養通徑規是用于檢查油管內徑清除油管內雜物的專用工具。正確操作方法：(1)把通徑規放人管內用蒸汽槍推動前進，清除管壁雜物。(2)將通徑規從油管前端放人油管內，油管吊起時從尾端控出，達到清除雜物的目的。注意事項：(1)使用通徑規防止油管吊起從尾端控出時砸傷人。(2)防止通徑規掉人井內。(十一)膠皮閘門的使用和保養膠皮閘門是有桿泵井常用的井口配件之正確使用方法：(1)使用前應檢查螺紋是否完好，閘門開

15、關是否靈活到位，符合標準方可使用。2)上扣要平穩用力，禁止上偏扣。注意事項及保養方法：(1)膠皮閘門在工作時禁止半開半關。(2)要經常檢查膠皮心子、螺紋，發現問題及時解決。(十二)拉力表的使用和保養拉力表是井下作業施工時反映井下鉆柱和管柱懸重、鉆壓被卡管柱狀態及管柱受力情況的儀表。1用途、拉力表可用于井下鉆桿懸重測量、磨鉆時鉆壓的測量、處理事故卜提被卡管柱時上提拉力的測量。2結構拉力表由拉環、變形環、拉桿、齒輪、工作指針、瞬時指針、表盤、外殼等組成。當拉力作用在拉力表兩邊的拉環上時，使變形體產生與拉力大小相應的弧變，通過固定在變形體一端的拉桿，帶動工作扇形齒輪轉過一個角度，經過機械放大帶動與工

16、作扇形齒輪相嚙合的圓柱齒輪轉動，使裝在圓柱齒輪上的工作指針和瞬時指針指示的被測拉力瞬時值。當被測拉力卸除后，工作指針回零，瞬時指針扔停留在測力過程中拉力瞬時最大值的位置，即為測量的讀數。3測量范圍現場上常用的拉力表為 LLB 80、LLB 120、LLB160三種類型，其測量范圍分別為 80kN、120kN、160kN。拉力表裝在游動系統大繩的死繩端，如果游動系統有效繩數為 6股，則井下鉆具懸重為拉力讀數乘以 6。4注意事項(1)避免潮濕和強烈震動。(2)被測拉力應加在拉力表軸線上(3)被測拉力不得超越拉力表上限不得使拉力表在轉彎處受力。(4)拉力表定期檢定，檢定周期為三個月。(十三)活接頭的

17、使用和保養活接頭是井下作業用來連接各種施工管線用具之一，具有操作靈活，耐高壓等特點。井下作業施工常用的活接頭有50mm、62mm、76mm三種。正確操作方法：(1)先將活接頭的螺紋檢查一遍，若有斷裂現象應換掉。(2)用鋼絲刷子將活接頭刷干凈，將螺紋涂上黃油連接在油管或大小頭上，用管鉗擰緊然后用榔頭砸緊砸牢。注意事項及保養方法：(1)用榔頭砸活接頭時要防止砸壞螺紋。(2)卸掉后要刷凈放在工作臺上擺好。(十四)活動彎頭的使用和保養活動彎頭是改變施工管線連接方向便于管線連接的管件。正確使用方法：(1)使用時應檢查彎頭的各部件是否靈活好用，反正無缺，符合標準才能使用。(2)壓力要符合施工工藝要求，達不

18、到標準的不能用。(3)用時帶緊活接頭，調整到所需角度再砸緊。注意事項及保養方法：(1)用過后要刺凈放好。(2)對旋轉部位要經常注黃油，以防銹死。(十五)自封封井器的使用和保養自封封井器是在不壓井起作業時自行密封油套環形空間的井口密封工具主要用于沖砂作業；1結構和工作原理自封封井器主要由壓蓋、膠皮芯子組成。它是依靠環形空間的壓力和膠皮芯子的伸張力使膠皮芯子擴張，起到密閉油套環形空間的作用，并使管柱和井下工具能夠順利地下入和起出。2使用和保養要求(1)通過自封封井器的井下工具，最大外徑應不超過允許通過的直徑。外徑過大的撲下工具，應用牛封封井器倒入或倒出。(2)通過較大直徑的下井工具時，可在自封封井器的膠皮芯子上涂抹黃油。冬天使用時，應用蒸汽加熱(或用柴油潤滑)，以免拉壞膠皮芯子。(十六)半封封井器的使用和保養它是靠關閉閘板來密閉油套環形空間的井口密封工具。1結構和工作原理半封封井器主要由殼體、半封芯子總成、絲杠組成。它是靠裝在半封；芯子總成上的兩個半圓孔的膠皮芯子為密封元件的，轉動絲杠，便可帶動半封芯子總成里外運動，從而達到開關的目的。2使用和保養要求(1)芯子手把應靈活，無卡阻現象，要求能夠保證全開或全關。(2)膠皮芯子無損壞，無缺陷并隨時檢查，有
