款重慶長安志翔充電系統發電機維修手冊

1、 303-05章節 發電機適用車型: 長安.志翔 概述主要的充電系統是集成電路調節器充電系統，其內部各部件的電氣連接，如圖1發電機的特點是在內部裝有一個固態調節器。調節器的全部零件裝在一個不透氣的箱內。調節器同電刷架總成一起裝在滑環和框架上，發電機的設定電壓不能調節。發電機轉子軸承含有足夠的潤滑脂，不需要進行定期潤滑。兩個電刷讓電流通過兩個滑環流向轉子上的勵磁線圈。在正常情況下，電刷可長時間不需維護。定子繞組裝在疊片式鐵心的內部，此鐵心是發電機機框元件。連接到定子繞組上的整流器是有6個二極管組成，它把定子上的交流電壓轉換成發電機輸出接線柱上的直流電壓。中樞二極管用于把中性點電壓的波動轉變成直流

2、，增加發電機的輸出。安裝在調節器總成上的電容器對二極管進行電壓保護，并抑制無線電波的干擾1、皮帶輪內角梅花螺釘 6、勵磁線圈2、皮帶輪 7、調節器3、轉子風扇 8、電刷4、定子線圈 9、后端蓋5、定子鐵芯 10、驅動端蓋1、帶調節器總成的發電機 6、充電指示燈2、集成電路調節器 7、點火開關3、定子線圈 8、蓄電池4、整流二極管 9、負載5、勵磁線圈（轉子線圈）故障診斷為了避免發電機的損壞，一定要注意以下事項注意：l 不能把點火接線柱和指示燈接線柱的極性弄錯。l 在點火接線柱和燈接線柱之間不能短路短路，連接這兩個接線柱之間短路，連接這兩個接線柱時一定要經過充電指示燈 。l 在燈接線柱與接地之間

3、，不能連接任何負載。l 如果要給汽車蓄電池連接充電器或輔助蓄電池時，參見本章“蓄電池”。如發生下述一種或多種請況時，則表明充電系統發生故障：1、 故障指示燈亮。2、 起動緩慢或指示燈燈光不明亮，則表明蓄電池充電不足。3、 電解液過多的從通氣孔滲出，說明蓄電池過渡充電。發動機出現噪聲是由于以下原因造成的：主動皮帶輪松動、安裝螺栓松動，軸承磨損或有贓物或二極管不良或定子不良。故障指示燈光故障現象可能原因排除方法在點火開關接通、發動機停止運轉時，充電指示燈不亮l 保險絲斷l(xiāng) 燈泡燒蝕l 接線柱松脫l 集成電路調節器有故障l 電刷和滑環接觸不良檢查保險更換指示燈禁固松脫連接更換集成電路調節器維修或更換

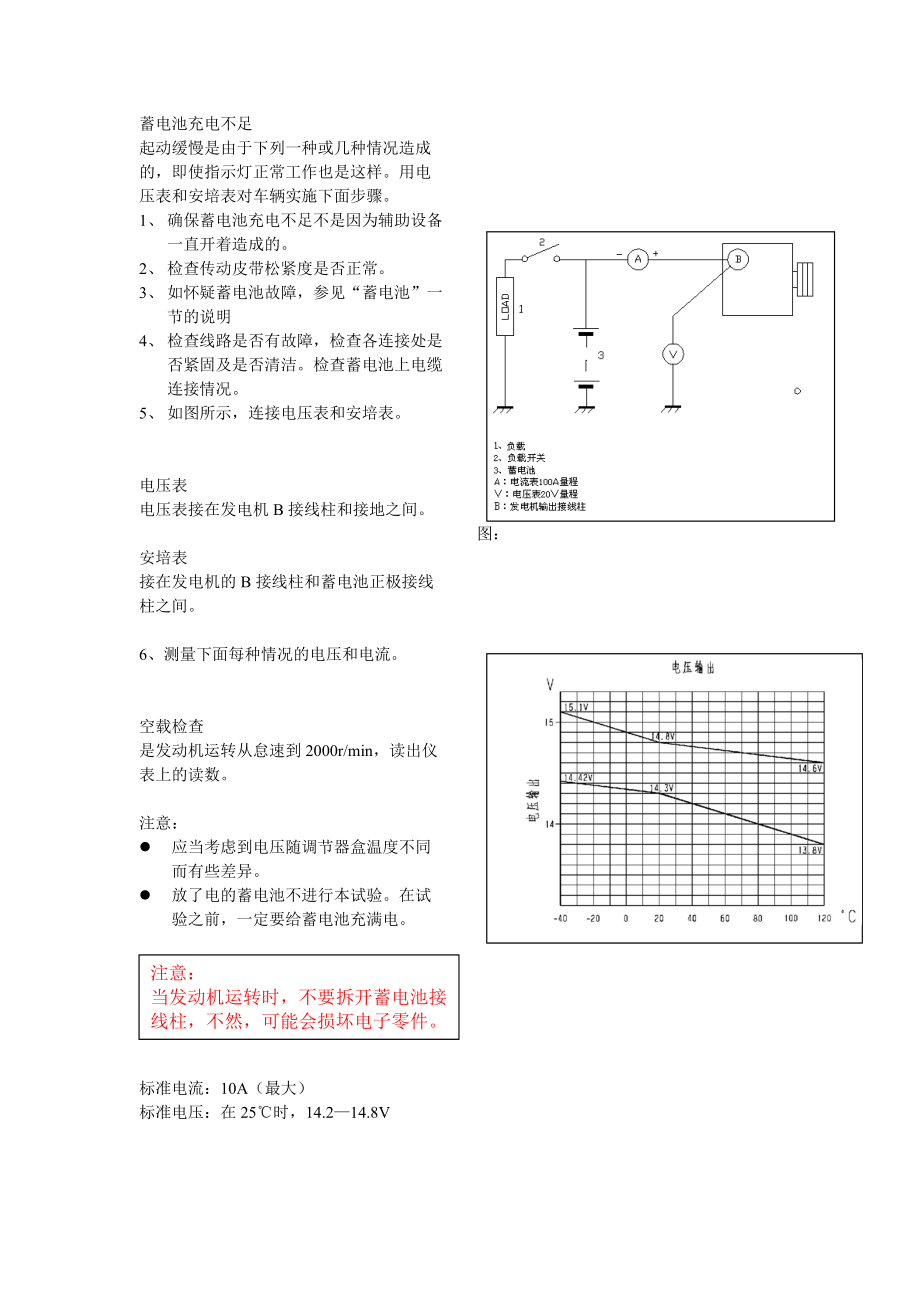

4、發動機運轉時充電指示燈不滅（蓄電池需要頻繁的充電）l 傳動皮帶松脫或磨損l 集成電路調節器或發電機不良l 線路故障調整或更換傳動皮帶檢查充電系統維修線路蓄電池充電不足起動緩慢是由于下列一種或幾種情況造成的，即使指示燈正常工作也是這樣。用電壓表和安培表對車輛實施下面步驟。1、 確保蓄電池充電不足不是因為輔助設備一直開著造成的。2、 檢查傳動皮帶松緊度是否正常。3、 如懷疑蓄電池故障，參見“蓄電池”一節的說明4、 檢查線路是否有故障，檢查各連接處是否緊固及是否清潔。檢查蓄電池上電纜連接情況。5、 如圖所示，連接電壓表和安培表。 電壓表電壓表接在發電機B接線柱和接地之間。安培表接在發電機的B接線柱和

5、蓄電池正極接線柱之間。6、測量下面每種情況的電壓和電流。空載檢查是發動機運轉從怠速到2000r/min，讀出儀表上的讀數。注意：l 應當考慮到電壓隨調節器盒溫度不同而有些差異。l 放了電的蓄電池不進行本試驗。在試驗之前，一定要給蓄電池充滿電。注意：當發動機運轉時，不要拆開蓄電池接線柱，不然，可能會損壞電子零件。標準電流：10A（最大）標準電壓：在25時，14.214.8V圖：電壓較高如果電壓比標準值高，更換集成電路調節器。電壓較低如果電壓低于標準值，進行下面的檢查。使磁場線圈（F）接線柱接地，起動發動機。然后如圖所示，在B接線柱處測量電壓。如果電壓高于標準值應該認為發電機是好的，而集成電路調節

6、器以損壞。如果電壓低于標準值發電機本身存在故障，應檢查發電機。負載檢查使發動機以2000r/min的轉速運轉，接通前大燈和暖通電機。測量電流，如果它低于20A，修理或更換電機。蓄電池過渡充電1、 如果電解液的過渡滲出證明是明顯的過渡充電情況，應拆開發電機，檢查磁場電樞是否接地和短路。如果存在問題，應更換轉子。2、 發電機2000r/min運轉的條件下，測量電壓。3、 如果測得的電壓不再標準范圍內，應檢查電刷接地或集成電路調節器。總成解體檢修拆裝與重新安裝1、 從蓄電池上拆下負極電纜。2、 拆開B接線柱導線和差接器。3、 拆下發電機蓋螺栓。4、 拆下發電機傳動皮帶調整螺栓。5、 拆下發電機蓋螺栓

7、，然后拆下蓋。6、 拆下安裝螺栓，取出皮帶。向下取出發電機總成。7、 按與拆卸相反的步驟進行重新安裝，將傳動皮帶調到規定的輸出緊度。拆卸此發電機如果接線正常，也無其他影響，判定是發電機故障，請直接更換，無需拆卸檢查。安裝 因發電機運用了硅半導體元件和IC電路，故在搬運、安裝時應輕拿輕放，避免強烈碰撞，以免損壞電子器件。在安裝時，應注意以下事項： a. 單向皮帶輪，請勿碰撞； b. 皮帶張緊力在450N左右為宜； c. 發電機輸出端B極固線螺母之?dāng)Q緊力矩在710N·m左右為宜； d. 從皮帶輪側看，應使發電機順時針方向旋轉； e. 發電機應與蓄電瓶并聯后再工作； f. IG和L端請勿接

8、錯，充電指示燈（圖1中件5）勿短路； g. 若發動機未工作，不應使點火開關（圖1中件6）長期處于ON位置； h. 發電機與汽車聯接線故障分析與排除故障分析與排除 故障現象潛在失效因素排除方法不發電機或輸出電壓過低皮帶輪打滑調整皮帶張力發電機轉速太低使發電機轉速大于1250r/min 發電機外部導線接觸不良重新接好線用電器失效更換用電器車身線束破損短路排出故障蓄電池失效，內阻過大更換蓄電池電壓調節器損壞更換電壓調節器整流器二極管環更換整流器勵磁線圈斷路或短路更換轉子電刷磨損完或磨損過多更換電刷 螺釘松脫擰緊螺釘輸出電壓不穩定電壓調節器損壞更換電壓調節器發電機內部有短路發生，如鐵屑排出此短路源定子

9、線圈有短路現象更換定子轉子線圈有短路現象更換轉子電刷磨損過多更換電刷用電器失效更換用電器蓄電池失效更換蓄電池充電指示燈不亮充電指示燈壞更換充電指示燈充電指示燈電回路不通重新接線電壓調節器損壞更換電壓調節器充電指示燈不熄皮帶輪打滑調整皮帶張力發電機轉速太低使發電機轉速大于1250r/min 發電機外部導線接觸不良重新接好線用電器失效更換用電器充電指示燈不熄車身線束破損短路排出故障蓄電池失效，內阻過大更換蓄電池電壓調節器損壞更換電壓調節器整流器二極管環更換整流器勵磁線圈斷路或短路更換轉子電刷磨損完或磨損過多更換電刷螺釘松脫擰緊螺釘噪聲增大發電機內有異物排出異物軸承損壞換軸承 發電機輸出特性曲線發電機輸出特性曲線見圖額定參數額定工作轉速r/min6000最高工作轉速r/min18000額定電流A 120電壓規格V 14空載轉速最大輸出允許環境溫度-40105極性負極搭鐵旋轉方向從驅動端看為順時針方向重量6.8kg冷態工作性能發電機在常溫下的冷態工作性能應符合的規定。冷態工作性能轉速r/min輸出電流A試驗電壓V18008513.5±0.125001106000140熱態工作性能發電機的熱態工作性能應符合的規定。熱態工作性能轉速r/min輸出電流A試驗電壓V18006513
