送電線路監理實施細則

1、大唐齊齊哈爾碾子山風電場工程監理實施細則黑龍江正信建設工程監理有限公司2011年3月20日 目 錄工程概況4監理依據4監理范圍4監理目標5監理措施6 監理方法 16附表一 18附表二 21 110kv送出線路工程 監理實施細則 （審批頁） 批準：（總監理工程師） 年 月 日 審核：（總監代表或?qū)I(yè)組長） 年 月 日 編制：（專業監理工程師） 年 月 日1、工程概況工程名稱：大唐齊齊哈爾碾子山風電場工程建設地點：黑龍江省齊齊哈爾市碾子山區碾子山本風電場屬清潔能源開發利用項目，符合國家產業發展政策，符合黑龍江省和碾子山區的發展規劃，符合清潔生產原則。碾子山區位于黑龍江省齊齊哈爾西北部，風場位于碾子

2、山區城區北部，距離城區約2km。東與龍江縣魯河鄉接壤，北與甘南縣中興鄉交界，西與內蒙古扎蘭屯成吉思汗鎮毗鄰，南與龍江縣龍興鎮隔河相望。該風場地理位置為東經122°53123°05北緯47°2947°41。屬中溫帶大陸性季風氣候，受西風環流、西伯利亞氣團、蒙古高原、貝加爾氣旋及東北低壓綜合影響，使得該地區的風向以西北風為最多，其次是北風，該地區春季風力最大，秋季次之，風能資源較為豐富。碾子山區交通方便，四通發達。濱州鐵路穿城而過，與俄羅斯相通，302省道起點在碾子山區北端與內蒙古相連，經由城區，終達北安。運輸條件優越。大唐齊齊哈爾碾子山風電場工程位于黑龍江

3、省齊齊哈爾市碾子山區。本工程裝機49.5MW，安裝33臺，風電場年上網電量約為11300萬kW·h，等效滿負荷小時為2283小時。建筑工程主要包括：風力發電機組塔架基礎、箱變基礎、主變壓器基礎、配電設備基礎、配電設備構筑物、房屋建筑工程（中央控制室、配電裝置室、綜合樓、車庫、倉庫、檢修車間、水泵房）場內線路、施工場地平整、場內道路、水井施工等。計劃到9月30日全部投產交付運行。2 監理依據2.1 建設工程監理規范(GB50319-2000)2.2 本工程建設監理規劃2.3 國家和地方政府的法律、法規及電力行業的有關政策規定和技術規范、標準規程驗評標準等2.4 建設單位（業主）與監理公

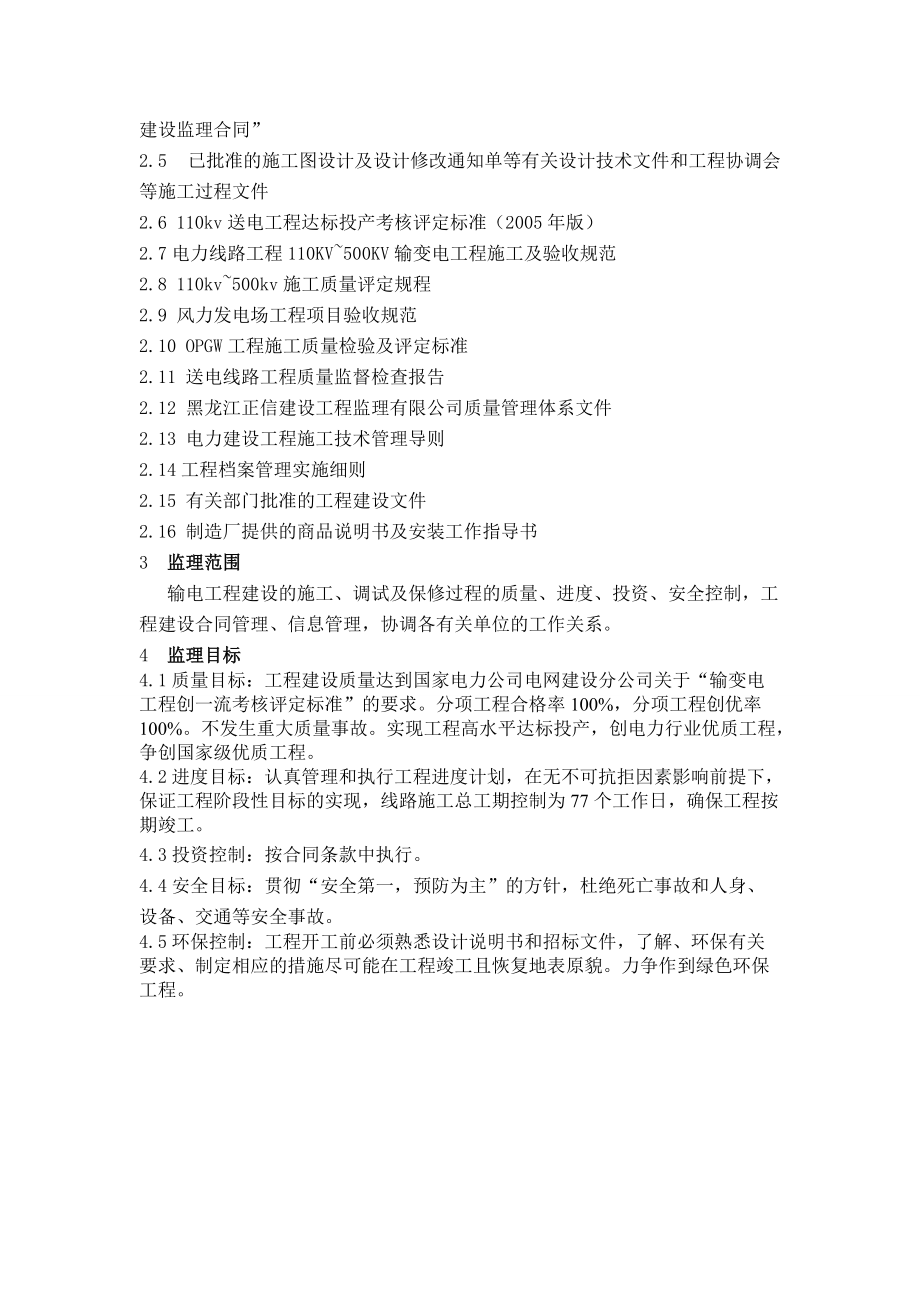

4、司簽訂的 “大唐齊齊哈爾碾子山風電場工程建設監理合同”2.5 已批準的施工圖設計及設計修改通知單等有關設計技術文件和工程協調會等施工過程文件2.6 110kv送電工程達標投產考核評定標準（2005年版）2.7電力線路工程110KV500KV輸變電工程施工及驗收規范2.8 110kv500kv施工質量評定規程2.9 風力發電場工程項目驗收規范2.10 OPGW工程施工質量檢驗及評定標準 2.11 送電線路工程質量監督檢查報告2.12 黑龍江正信建設工程監理有限公司質量管理體系文件2.13 電力建設工程施工技術管理導則2.14工程檔案管理實施細則2.15 有關部門批準的工程建設文件2.16 制造廠

5、提供的商品說明書及安裝工作指導書3 監理范圍 輸電工程建設的施工、調試及保修過程的質量、進度、投資、安全控制，工程建設合同管理、信息管理，協調各有關單位的工作關系。4 監理目標4.1質量目標：工程建設質量達到國家電力公司電網建設分公司關于“輸變電工程創一流考核評定標準”的要求。分項工程合格率100%，分項工程創優率100%。不發生重大質量事故。實現工程高水平達標投產，創電力行業優質工程，爭創國家級優質工程。4.2進度目標：認真管理和執行工程進度計劃，在無不可抗拒因素影響前提下，保證工程階段性目標的實現，線路施工總工期控制為77個工作日，確保工程按期竣工。 4.3投資控制：按合同條款中執行。4.

6、4安全目標：貫徹“安全第一，預防為主”的方針，杜絕死亡事故和人身、設備、交通等安全事故。4.5環保控制：工程開工前必須熟悉設計說明書和招標文件，了解、環保有關要求、制定相應的措施盡可能在工程竣工且恢復地表原貌。力爭作到綠色環保工程。5監理措施5.1質量控制：110kv送電線路工程建設項目施工監理工作流程 簽訂監理合同 成立項目監理部 編制監理規劃 委托方審查監理規劃 制定監理實施細則 參加施工招、投標工作 1.核查分包商資質 2. 參加施工圖會審和交底 施工準備監理 3.核查施工準備條件 4.審查開工報告 工程進度控制 1. 主要工程材料質量控制 施工過程監理 2. 主要工序質量控制 3. 隱

7、蔽工程及分項、分部工程 質量驗評 竣工試驗 . 1. 核定分項、分部工程量 2. 工程付款簽證 1. 單位工程質量驗評 竣工驗收 2. 單位工程技術資料核查 1. 核定單位工程量 審查竣工報告 2. 審查工程結算書 施工監理工作總結 監理資料整理歸檔 監理服務終結簽證 5.1.1 審查、熟悉施工圖紙，積極參加施工圖會審和技術交底，提出監理意見并形成紀要。5.1.2 對主要材料（鐵塔、導底線、OPGW、金具、絕緣子等）的質量控制主要通過審查供應商的資質（營業執照、企業資質證書、有關許可證）及到達現場的材料的檢驗。5.1.3 對水泥、砂石及基礎鋼材（包括接地裝置）的質量，檢查供貨單位的資質、產品合

8、格正、理化試驗報告及施工承包商抽檢復試報告。審查承包商選擇的試驗單位的資質并認可。5.1.4 把好材料進場驗收的質量和數量關，督促施工承包商按質量驗收規范和計量檢測規定 對好材料的質量和數量進行驗收（包括品種、規格、型號、數量、外觀、出廠合格證明等）， 并檢查施工承包商的驗收記錄。檢查出不符合設計圖紙規格要求或質量不合格的材料，并要求施工承包商填報主要工程材料質量問題統計表，監理對處理方法與結果表示認可或提出監理意見。5.1.5對材料存儲、保管與發放進行檢查，確保是否造成質量下降或損失。5.1.6對施工組織設計進行審查（其要點是質量保證體系、人員配備、施工技術方案、W點H點S點的劃分確定、工機

9、具、質量標準等）后在施工組織設計報審查上由總監理師簽署監理意見報項目法人審批。5.1.7對施工技術方案措施進行審查(包括對施工質量的保證、施工安全可靠及技術的先進性等)后在施工技術方案措施報審表上由監理工程師及總監理師會同簽署審查意見。5.1.8對施工承包商上報的特殊工種人員統計表及主要施工計量器具、檢測儀表檢驗結果統計表進行檢查認可。5.1.9由設計院提出的設計變更，經審查提出監理意見，上報業主批準后監督貫徹執行。5.1.10由施工單位提出的設計變更，施工單位先與設計單位研究后，經監理單位進行核實簽署意見并上報業主批準后監督貫徹執行。5.1.11由進行單位提出的設計變更，監理單位會同施工單位

10、一同到現場進行勘察后，提出監理意見，再按程序上報解決。5.1.12工程施工部分工程及單位工程完成后監理人員進行竣工預驗收，對發現的缺陷或質量問題再單位（標段）工程竣工報驗單上簽署監理意見，并附監理驗收缺陷匯總單通知施工承包商進行整改。整改后，施工承包商填報整改報驗單，監理人員進行復查并簽署復查意見。最后報請項目法人進行竣工驗收。5.1.13審查施工承包商的竣工資料5.1.14施工中發生質量事故，應由施工承包商先填報工程質量事故報告單，經組織有關單位調查、分析研究后，填報工程質量事故處理方案報審表，上述報告分別經設計單位、監理、項目法人審查后由施工承包上進行處理。處理后填報工程質量事故處理結果報

11、驗表經監理單位查驗認可。5.1.15 發生下列情況之一，且經監理工程師通知施工承包商整改無效時，總監理可簽發停工通知單。5.1.15.1 不按經審查的設計圖紙施工5.1.15.2 特殊工種無證操作5.1.15.3 發現不合格材料、半成品、構配件或機具設備有問題。5.1.15.4 隱蔽工程未經驗收簽證。5.1.15.5 上道工序未經檢驗簽證，便進入下道工序。5.1.15.6 發現不合格項及質量問題整改不力。5.1.15.7 發生重大質量、安全事故、危及環保及職業健康。5.1.16 對停工的工程需要復工時，施工承包商應填報復工申請表經監理檢查認可后，方可復工。5.1.17 正式竣工驗收5.1.17

12、.1竣工驗收報驗條件· 施工承包商已進行了“三級自檢”；· 施工承包商已按消缺方案對工程缺陷處理完畢并經復查合格· 竣工驗收資料已全部整理準備齊全（簽證齊全、編目齊全）；· 影響線路運行安全的通道障礙處理完畢。如符合以上條件，施工承包商可填寫單位（標段）工程竣工報驗單報監理單位審核，然后報項目法人審批。5.1.17.2驗評辦法· 竣工驗收由項目法人組織、質監中心站、監理單位、設計承包商、施工承包商及運行單位共同參加。· 檢查驗收分內業資料檢查和外業現場檢查；· 質量檢驗和評定按GBJ233-90110-500KV架空送電線路

13、施工及驗收規范和110-500KV架空電力線路工程施工質量檢驗及評定標準DL/T5168-2002進行。· 線路經竣工驗收符合已頒布的現行規范、驗評標準，質監中心站對工程質量予以評定、項目法人、進行、監理、設計承包商、施工承包商的單位應在竣工驗收書上簽字。5.1.18 工程試運行階段5.1.18.1督促施工承包商配合線路試驗的進行，并及時處理本施工段內的各種突發事故。5.1.18.2參與工程投產前的下列試驗活動：· 測定線路絕緣電阻；· 核對線路相位；· 測定線路參數的高頻特性· 電壓由零升至額定值· 以額定電壓對線路進行沖擊合閘試驗

14、· 帶負荷試運行。5.1.18.3 對投產前的各種試驗進行簽證。5.1.19 工程項目保修階段監理5.1.19.1審核施工承包商的工程保修證書；5.1.19.2回訪了解工程投運后保修階段的質量問題進行處理；5.1.19.3對出現的質量缺陷，確保責任方；5.1.19.4督促施工承包商對施工保修期間內的質量問題進行處理；5.1.19.5對設計原因引起的質量問題，在經過項目法人與設計承包商認可后，協助處理；5.1.19.6對保修期間發生的質量問題及修復結果，提出監理意見并以書面資料報工程有關單位。5.2 進度控制5.2.1 對施工承包商填報的工程開工報審表審查是否符合下列開工條件：5.1.

15、1.1 施工組織設計與技術方案措施已審批；5.1.1.2 施工圖紙已到并已會檢；5.1.1.3 勞動力安排就緒并已進場；5.1.1.4 施工技術交底已進行5.1.1.5 開工所需的材料、機具已進場；5.1.1.6 資金已落實5.1.1.7 要求施工承包商填寫工程開工報審表（一式三份）交現場監理審核，并經總監理師簽署報項目法人批準后方可開工。5.2.2 根據項目法人的進度安排，編制“施工二級進度網絡計劃（分部工程進度橫道圖）”是否滿足整個工程工期要求，要求施工承包商填寫“施工進度計劃報審表”和工程施工報表，并報送監理單位審核簽證。5.2.4 在監理過程中，要做好施工進度記錄，嚴格控制關鍵工序、分

16、部、分項、單位工程的工期按計劃實施。5.2.5 以動態控制原則對計劃進度與實際工程進度比較發現有提前或拖期的情況時，要及時分析原因，并根據情況會同施工承包商研究措施制定工期調整方案，確保總工期不變。5.2.6 各個部工程進度5.2.6.1 基礎階段。 ·基礎工程開工條件檢查： （1）分部工程開工報審表已審批； （2）施工組織設計與技術方案措施已審批，審批施工承包商編制的“基礎施工工藝”和進度對環保安排是否滿足要求； （3）施工圖紙已會審，核查施工圖紙能否滿足施工需要； （4）勞動力安排就緒并已進場，核查勞動力的配置是否到位； （5）開工所需材料、機具已進場，核查進入現場的材料（地腳螺

17、檢、插入式角鋼、鋼筋、砂、石、水泥等）能否滿足現場施工進度需要，機具的配置是否合理。 （6）核查基礎階段施工資金是否真正到位； （7）開工許可手續已辦妥，核查開工許可證件（復印件）。· 立塔工程開工條件檢查：（1）分部工程開工報審表已審批；（2）核查施工承包商編制的“鐵塔組立施工組織措施”的進度、安全安排是否滿足要求。（3）核查施工圖紙是否已到齊并已會審；（4）核查鐵塔組立工程勞力安排配置是否到位；（5）核查立塔機具是否進場（6）核查施工承包商的塔材運抵現場后是否采取防止塔材散失措施；（7）核查立塔階段施工用資金是否采取防止塔材散失措施；（8）地方關系是否已疏通具備開工條件。

18、3; 架線工程開工條件檢查：（1）分部工程開工報審表已審批；（2）核查施工承包商編制的“架線施工工藝設計”的進度、安全安排是否滿足工程要求。（3）核查施工圖紙是否已到齊并已會檢；（4）核查施工承包商是否已完成對架線通道和障礙物的清理，保證放線工作順利展開；（5）核查施工承包商是否以及時協調完成對有關跨越電力線的停電、封路及重要跨越措施的落實；（6）核查架線勞動力的配置是否到位；（7）核查張力放線機具是否已進場，張力放線配套機具是否完備； · 及時組織對已完架線工程的中間驗收工作。 5.3 投資控制 5.3.1 施工階段的投資控制 5.3.1.1 嚴格控制設計變更，對設計變更進行技術分

19、析和審查認可。 5.3.1.2 對重大設計變更監理部應及時上報項目法人，并提出監理意見。 5.3.1.3 監理工程師對工程的投資控制實施監理活動時，遵循業主輸變電工程財務管理制度。5.4 安全控制5.4.1 開工時對施工合同措施等進行安全檢查并簽署檢查意見。5.4.2 督促施工承包商完善安全保證體系，健全安全制度，嚴格執行安全措施。5.4.3 經常進行安全檢查，消除各種隱患。5.4.4 參加重大事故調查，督促施工承包商加強和改進安全管理工作。5.4.5 監督施工承包商度易燃易爆品妥善保管，安全防護用品和消防器材定期試驗和更換施工機械要有有效的安全使用證并定期保養。5.4.6 監督施工承包商各駐

20、地及現場的各種電力設施的安全管理。5.5 各部分工程施工監理質量檢查內容及要求5.5.1 基礎施工 基礎澆制是送電線路中的重要隱蔽工程，因此是監理工作的重點?，F(xiàn)場監理人員必須做到跟蹤、旁站監理。5.5.1.1 送電線路路徑、塔位復測監理5.5.1.1.1 線路路徑、塔位復測由施工承包商進行，監理工程師可隨機抽檢其結果。當發現超過允許偏差時，請其重測。5.5.1.1.2 基礎分坑及開挖工程監理5.5.1.1.2.1 普通鐵塔基礎分坑時應注意設計給定的施工基面及坑位附近的地形條件，保證基礎的邊坡穩定。5.5.1.1.2.2 分坑前施工技術人員應該對基礎施工圖與鐵塔加工圖的有關尺寸是否相符，尤其時插

21、入式角鋼基礎。分坑時要特別注意不等高腿，尤其是四腿皆不等高的基礎間的高差及根開，依據施工承包商編制的分坑手冊（或作業指導書）進行檢查。5.5.1.1.2.3 分坑時，基礎中心樁位和控制樁必須明確、穩固，基礎驗收前不準丟失。無論等高或不等高腿基礎，都必須控制單腿及整基基礎的扭轉。5.5.1.1.2.4 基礎開挖時，監理工程師應根據不同的基礎形式，不同的地址條件進行巡視檢查，基坑開挖結束時進行驗坑。5.5.1.1.2.4.1 普通土坑開挖時應按土質留有偏坡，坑口周邊及坑底留有操作裕度?；有螤盍η笠?guī)整、坑底平坦。坑外土應有組織堆放，不得隨意揚棄、占用農田及破壞環境。5.5.1.1.2.4.2 地下

22、水位很高或流砂坑開挖時，應采取降低水位、擋土板、投石壓砂等措施完成基坑開挖工作。監理人員應強調安全施工，防止坑壁坍塌傷人。當挖掘工作實在困難，不能達到要求坑深，施工承包商要求減少坑深或改變設計時，監理人員應視情況及時向總監理師報告。在沒有得到肯定答復時，施工人員、監理人員無權改變設計，現場停工待命。5.5.1.1.2.4.3 巖石基坑開挖應視坑位附近的人群、構筑物等情況采取人工鑿巖或松巖、人力撬鑿相結合的辦法。監理人員應強調安全，防止飛石砸傷人員或其他設施。5.5.1.1.2.4.4 巖石坑可不放坡，但坑底必須鏟平并達到設計深度。5.5.1.1.2.4.5 檢查施工基面、風偏坡面基對地開方后凈

23、值。5.5.1.1.2.4.6 基坑未經監理人員驗坑，施工人員不得進行基礎澆制。5.5.1.2 基礎澆制5.5.1.2.1 基礎施工前監理人員檢查的內容：5.5.1.2.1.1 原材料（鋼材、水泥、砂、石、水）的檢驗。在施工承包商提供化驗單的基礎上，以抽檢及現場檢查為主，發現不合格的材料，應責令施工人員停止使用，進行處理和更換。5.5.1.2.1.2 監理人員要檢查施工承包商進行混凝土澆制的有關器具：攪拌機、砂、石、水重量或體積比的量具、塌落度量筒、試塊盒溜斗、振搗器及其完好程度。5.5.1.2.1.3 檢查模板、運到現場的鋼筋或鋼筋籠的規格，配筋數量，地腳螺栓的規格，檢查水泥是否同一標號、同

24、一廠家產品。5.5.1.2.2 基礎施工時監理人員檢查的內容5.5.1.2.2.1 基礎施工時監理工作貫穿于澆制的始終，并做好記錄。5.5.1.2.2.2 在檢查完澆制現場的全部準備工作后，監理人員方可同意澆制。5.5.1.2.2.3 基礎澆制前，對插入式角鋼基礎的插入角鋼一定要固定牢。在澆注混凝土的過程中，應經常查看核對插入角鋼的位置尺寸。尤其在混凝土振搗時應該特別注意觀察，發現問題當時解決。5.5.1.2.2.4 基礎混凝土澆制過程中，監理人員要隨時檢查砂、石的質量，發現混雜物提前通知施工人員清除。要隨時檢查混凝土配合比，每隔810罐要試一試塌落度，發現問題要及時通知施工人員調整。按規定制

25、作混凝土試塊（耐塊、轉角塔每基一組，直線塔5基一組），并監督其使試塊與基礎處于同一養生條件。5.5.1.2.2.5 混凝土的澆制應當連續，停頓時間一般不超過30min。澆制高度超過2m，混凝土必須從溜斗流下，防止離析，且以溜斗控制混凝土澆制方向。5.5.1.2.2.6 混凝土應隨澆隨搗?；炷帘仨殭C(jī)械攪拌和機械振搗。振搗棒的插入深度及插入點應保證混凝土都受到振搗。5.5.1.2.2.7 為保證模板的變焦混凝土的質量，可要求施工人員在機械振搗的基礎上，補以人工局部搗固，重點是邊、角，尤其是柱脖口處及鋼筋密集的部位。5.5.1.2.2.8 當工程所在地平均氣溫低于5時，應按冬季施工技術措施進行施工

26、，砂、石、水應適當加熱或在混凝土內添加防凍劑。嚴禁在混凝土中加氯鹽。防凍劑加入量按規定執行。5.5.1.3 基礎養生及回填5.5.1.3.1 基礎澆制工作完成后12h進入澆水養生階段，炎熱干燥天氣在澆完3h后澆水養護。要有專人進行養護工作，覆蓋物必須保持潮濕狀態。監理人員要檢查養生情況。5.5.1.3.2 基礎澆制完成35天，強度達到設計標號的50%時可以拆模。拆模時監理人員必須在場，要詳細檢查基礎全部表面情況，一般的蜂窩狗洞要及時修補。對于危及設計強度的缺陷報總監理師處理?；A(chǔ)表面檢查無誤后，施工承包商應對基礎的四條腿按規定進行拍照后及時回填。拍照的面分別師A腿的ab面，B腿的bc面，C腿的

27、cd面，D腿的da面。并注明塔號、腿別、基礎型、日期。5.5.1.3.3 回填必須按規范進行，監理人員要巡視回填作業，應分層回填并逐層夯實。水坑必須水全部排除后再均勻回填。5.5.1.3.4 回填后在基礎坑口范圍內的回填土應有高出地面0.5m的防沉層。不足者監理人員要通知施工承包商填補并做檢查，基礎外露部分繼續覆蓋養護。5.5.1.3.5 日平均氣溫低于5時不得澆水養護。5.5.1.4 基礎的防護5.5.1.4.1 基礎的護坡、防洪堤、擋土墻應按設計圖紙施工，監理人員要檢查護坡、防護堤、擋土墻的材料及砌筑質量。5.5.1.4.2 基礎的防洪溝、排水溝的挖設要符合設計要求，有效美觀。5.5.2

28、鐵塔組立5.5.2.1 鐵塔組立前監理人員應做的工作：5.5.2.1.1 確認基礎強度已達到設計值。分解組塔時為設計值70%，整體組塔時為設計值100%，施工承包商已做完工序移交手續。5.5.2.1.2 施工承包商的鐵塔施工措施已經其主管領導審批，并送到監理部總監理師審閱批準執行。5.5.2.1.3 雷雨季節組塔時必須同時做好接地。5.5.2.1.4 檢查運到塔位的塔料外觀，吊裝時防止鋼繩磨塔料損壞鋅層。5.5.2.1.5 檢查組塔工器具、鋼絲繩的完整、可靠性。5.5.2.2 自立式鐵塔組立監理5.5.2.2.1 組立過程中監理人員可采用巡視、抽檢的辦法進行監理活動。待其組立到一定規模時進行全

29、面檢查，對發現的問題由施工承包商一次性處理完畢。5.5.2.2.2 監理人員在巡視組塔過程中首先要強調安全施工，高空作業人員必須扣好安全帶、全部現場人員戴安全帽。嚴禁高空拋物，構件、工具的傳送必須以繩索運送。5.5.2.2.3 如發現變形、尺寸差異的角鋼應停止使用，經處理合格后再用。當發現缺主要受力構件如主材、大斜材時應停止組裝。當發現組塔工作進展不利，組塔困難時，應責其停止工作，查找原因。重點檢查根開、對角線及角鋼規格，嚴禁使用鋼帶內力就位。當發現地腳螺栓與塔底腳板不配時，對底腳板的處理應經設計承包商復合出圖后處理。5.5.2.2.4 檢查螺栓的緊固與配合。5.5.2.2.5 鐵塔組立后，在

30、進行階段性的全面檢查時應認真地從下至上，查看所有的構件、節點板及螺栓。同一節點板，同一接頭上的螺栓尾部應在一個平面上。按設計圖紙及說明書檢查防盜、防松螺栓的配置部位和質量。5.5.2.2.6 檢查鐵塔正、側面的傾斜，耐張塔不能向內側傾斜，超標時應調整至合格為止。5.5.3 架線施工5.5.3.1 送電線路架線前的監理準備工作如下：5.5.3.1.1 監理人員要檢查鋼芯鋁絞線、鋅鋁合金鍍層鋼絞線廠家的試驗報告，現場的鋼芯鋁絞線、鋼絞線外觀進行抽查。5.5.3.1.2 監理人員要查驗工程所用的絕緣子的出廠報告，各項性能必須符合國家標準。對運至現場的絕緣子進行外觀檢查并逐個用搖表測試，發現有瓷裙損壞

31、、鋼帽裂紋者及時清除。5.5.3.1.3 導地線的連接要由專人進行，每人應做導三組試件并送專業試驗部門進行拉力試驗，全部合格者方可進行導、地線的連接工作，每個人都要有鋼印。5.5.3.1.4 監理人員要督促施工負責人檢查重要交叉跨越處跨越架的高度、排數、穩固程度，對帶電體的安全距離，保證跨越安全施工，絲毫不能馬虎大意必須有專人負責。5.5.3.1.5 督促施工人員檢查直線及耐張塔絕緣子串的片數，并進行適當?shù)某椴椤?.5.3.2 導、地線的展放施工監理5.5.3.2.1 監理人員要巡視、抽查導、地線的展放情況，各跨越處必須有專人看管跨越架的工作狀態及導、地線對被跨越的距離，保證導、地線不被外力破

32、壞。5.5.3.2.2 監理人員要提醒施工負責人注意展放中導、地線避免磨損的措施并責成施工人員執行。監理人員對可能造成導、地線磨損的地域要進行巡視。檢查施工承包商所采取的措施，抽查導、地線的實際情況。5.5.3.2.3 監理人員對已被磨損導線的處理情況要進行檢查。重點放在修補管及壓接管處。對施工人員認為可不處理的損傷處，監理人員要進行查看并提出監理意見。有分歧報總監理師解決。5.5.3.2.4 導線有下列情況之一者定為嚴重?fù)p傷，應鋸掉損傷部分，以接續管重接。 ·強度損失超過計算拉斷力的8.5%； ·截面損傷超過導電部分截面積的12.5%； ·損失的范圍超過一個補修

33、管長度； ·鋼芯斷股 ·金鉤、破股已使鋼芯或內層線股形成無法修補的永久變形。5.5.3.2.5導線有下列情況時，可不予修補。 ·鋁或鋁合金單股損傷深度小于直徑的1/2； ·導線截面積損傷在導電部分截面積的5%積以上，強度損失小于4%； ·單金屬絞線損傷截面為4%以下。5.5.3.3 導地線緊線施工監理。5.5.3.3.1 導地線緊線前所有壓接管、修補管都經檢查合格。5.5.3.3.2 緊線時各交叉跨越處，有閑散人員及孩童出沒處必須有施工人員堅守，隨時向緊線指揮者報告情況。5.5.3.3.3 緊線時全檔通訊暢通、旗幟分明。監理人員要掌握經換算的當

34、日導線架線弛度。5.5.3.3.4 緊線前監理人員應提醒施工技術負責人注意核算在主要跨越檔不許導地線有壓接管；允許有壓接管的檔內，一根導地線上不允許有2個及以上的壓接管。5.5.3.3.5 配合施工恩怨檢查張、牽場的布置及耐張塔的臨時拉線情況，保證耐張塔在緊線過程中的正常工況。5.5.3.3.6 監理人員要掌握施工技術，技術人員計算耐張塔過牽引的允許值，從而在緊線中限制過牽引量，在滿足金具安裝的條件下控制到最小值。5.5.3.3.7 導、地線緊線作業在5級風以下進行。5.5.3.3.8 導、地線弛度觀測好后，應靜停1020min，以使各檔線中應力平衡，無誤后施工人員方可登塔劃印。5.5.3.3

35、.9 緊線作業完成，耐張絕緣子串安裝完畢后，盡快進行附近安裝工作，以避免導、地線在線夾中磨損、5.5.3.3.10 監理人員對附近安裝情況應逐基檢查，重點放在螺栓穿向、跳線的連接質量及對塔距離的檢查、開口銷及彈簧銷的檢查。彈簧銷應彈性良好，開口銷尾部開口40°60°。5.5.3.3.11 架線工作完成后，監理人員要配合施工承包商檢查導線的對地距離，風偏開方的距離，要滿足設計及規程要求。5.5.4 接地工程5.5.4.1 送電線路接地裝置施工質量也是影響送電線路安全運行的重要一環，監理人員對此應予以充分注意。表面式接地裝置施工要求如下：5.5.4.1.1 監理人員要逐基檢查接

36、地槽的開挖深度、長度，必須滿足設計要求。5.5.4.1.2 接地槽未經監理人員檢查合格，施工人員不得鋪設接地帶。5.5.4.1.3 接地體的鋼筋規格應符合設計要求。接地體的連接嚴禁綁扎，必須焊接且保證焊接長度，焊接人員必須有合格證。5.5.4.1.4 接地體地面以上部分應鋪設整齊，沿保護帽、基礎頂面貼緊引入地下，防止鍍鋅層破壞。5.5.4.1.5 接地槽的回填應按設計要求進行，回填土應進行適當?shù)募壟洳⒑粚?shí)。需要換土的地槽和用降阻濟的，監理人員要檢查運到現場的土質、土量及使用降阻濟的質量和數量。接地槽回填后，其上應有高出地面20厘米的防沉層。5.5.4.1.6 接地電阻的測量。5.5.4.1.7

37、 監理人員要與設計人員統一接地電阻測量儀器及測量方法，要求專人進行逐基測量工作。5.5.4.1.8 按施工圖完成的接地裝置的接地電阻值不能滿足設計要求時應報總監理師，請?jiān)O(shè)計提出處理方案并監督施工。6 監理方法6.1 監理人員必須遵循“守法、誠信、公正、科學”的準則，以提供項目法人滿意服務為宗旨，用一流的管理，為項目法人謀求一流工程質量的最佳的投資效益 。6.2 監理人員應嚴格遵守監理公司6.3 深入分析監理目標，制定切實有效的控制措施，認真嚴謹?shù)貓?zhí)行工作計劃，不斷對比分析改進提高。6.4 對于安全、質量應貫徹“預防為主”的原則，要求做到5個堅持：6.4.1 堅持沒有施工技術措施不準施工；6.4

38、.2 堅持現場無安全措施不施工；6.4.3 堅持做到不合格的材料、器材、半成品、成品不得用于工程；6.4.4 堅持特殊工種人員持證上崗，無證不得上崗；6.4.5 堅持上道工序未經驗收簽證，下道工序不得施工。6.5 現場監理以巡視檢查的抽樣檢查為主，對隱蔽工程和重要工序進行跟蹤旁站監理。6.6 各項監理記錄應及時填寫，并真實反應現場實際情況，不得弄虛作假。6.7 各項監理文件資料隨時整理分卷存放，以便查閱，工程竣工及時整理移交。 黑龍江正信建設工程監理有限公司 2011年3月20日 附件一： 工程項目質量檢查驗收分級項目表工程編號工程名稱單位 數量 見證點W停工待檢點H旁站點S檢查單位備注分部工程 分項工程 檢查 項目 （）標段（） 標段施工隊項目部公司監理項目法人1基礎工程
