數碼管顯示程序

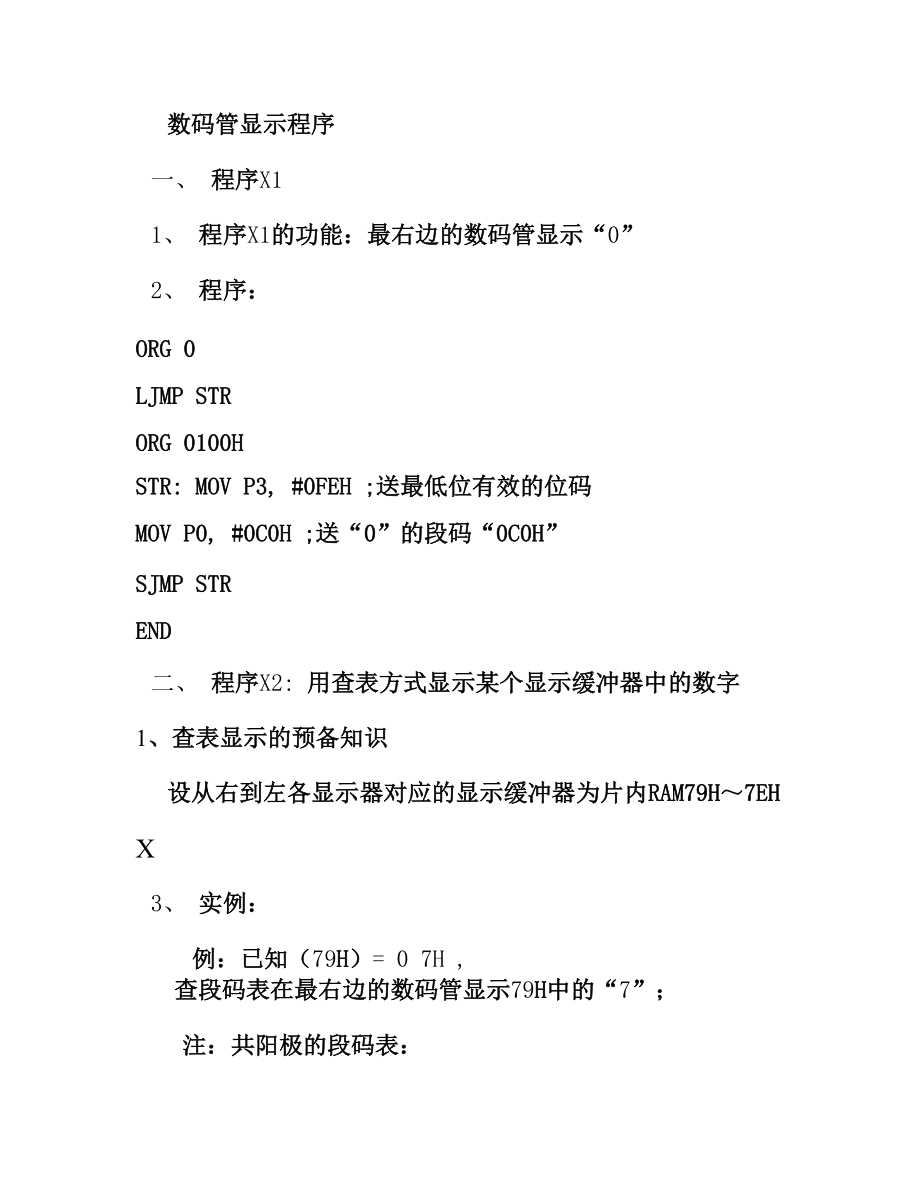

1、數碼管顯示程序一、 程序X11、 程序X1的功能：最右邊的數碼管顯示“0”2、 程序：ORG 0LJMP STRORG 0100HSTR: MOV P3, #0FEH ;送最低位有效的位碼MOV P0, #0C0H ;送“0”的段碼“0C0H” SJMP STREND二、 程序X2: 用查表方式顯示某個顯示緩沖器中的數字1、查表顯示的預備知識設從右到左各顯示器對應的顯示緩沖器為片內RAM79H7EHX3、 實例：例：已知（79H）= 0 7H , 查段碼表在最右邊的數碼管顯示79H中的“7”；注：共陽極的段碼表：TAB: DB 0C0H,0F9H,0A4H,0B0H,99H,92H,82H,0

2、F8H,80H,90HDB 88H,83H,0C6H,0A1H,86H,8EH,0FFH,0CH,89H,0DEH若：（A）= 0XH則數字“X”對應的段碼在段碼表中的表地址 = TAB + XORG 0LJMP STRORG 0100HSTR: MOV P3, #11111110B ;送最低位有效的位碼MOV 79H , #07H ;送要顯示的數據到顯示緩沖器MOV A , 79H ;顯示緩沖器的數作為查表變址送AMOV DPTR , #TAB ;表首址送DPTRMOVC A , A+ DPTR ;查表將數字轉換為對應段碼MOV P0, A ; 段碼送段碼口（P0） SJMP STRTAB:

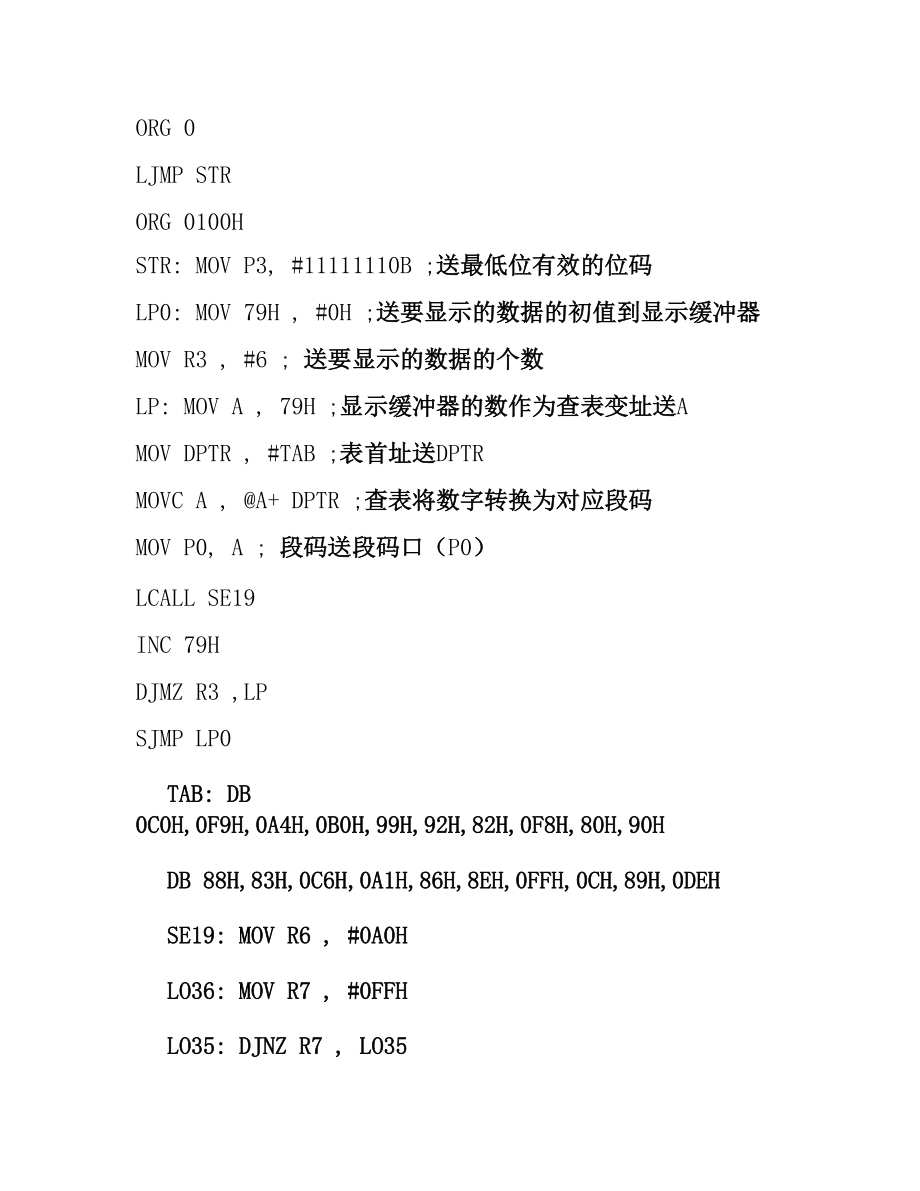

3、 DB 0C0H,0F9H,0A4H,0B0H,99H,92H,82H,0F8H,80H,90HDB 88H,83H,0C6H,0A1H,86H,8EH,0FFH,0CH,89H,0DEHEND例2：. 查段碼表在最右邊的數碼管循環顯示“0” “F”O(jiān)RG 0LJMP STRORG 0100HSTR: MOV P3, #11111110B ;送最低位有效的位碼LP0: MOV 79H , #0H ;送要顯示的數據的初值到顯示緩沖器MOV R3 , #6 ; 送要顯示的數據的個數LP: MOV A , 79H ;顯示緩沖器的數作為查表變址送AMOV DPTR , #TAB ;表首址送DPTRMO

4、VC A , A+ DPTR ;查表將數字轉換為對應段碼MOV P0, A ; 段碼送段碼口（P0） LCALL SE19INC 79HDJMZ R3 ,LPSJMP LP0TAB: DB 0C0H,0F9H,0A4H,0B0H,99H,92H,82H,0F8H,80H,90HDB 88H,83H,0C6H,0A1H,86H,8EH,0FFH,0CH,89H,0DEHSE19: MOV R6 , #0A0HLO36: MOV R7 , #0FFHLO35: DJNZ R7 , LO35DJNZ R6 , LO36RETEND3、修改程序查段碼表在最左邊的數碼管循環顯示“0” “9”三、 對6個

5、數碼管的操作程序X3四、 功能：通過查表使6個數碼管從右到左依次循環顯示對應顯示緩沖器79H7EH中的數字051. 程序：ORG 0LJMP X3ORG 0100HX3: SETB RS1 ;選工作寄存器2MOV SP , #40H ;設置堆棧指針MOV R0 , #79H ;對79H7EH單元送05MOV R2 , #6 ;CLR A ;LP0: MOV R0 , A INC AINC R0DJNZ R2, LP0LP1: MOV 30H , #11111110B ;對字位口送選擇第一個數碼管的位電平;反相后得有效的位碼01H（共陽極）MOV R2 , #6 ;送數碼管個數，即重復操作的次數

6、MOV R0 , #79H ;送第一個數碼管對應的顯存地址LP: MOV A ,30H ;送位碼 MOV P3 , A ;MOV A , R0 ;要顯示的數字送AMOV DPTR , #TAB ;送段碼表的首地址MOVC A , A + DPTR ;查表將A中的數字轉換為其對應的段碼MOV P0 , A ; 段碼送段碼口LCALL SE19 ;調延時 MOV A , 30H ;位碼左移一位，變?yōu)槭瓜乱粋€數碼管的位;電平有效的位碼RL A ;MOV 30H , A ;位碼存回30H,解放AINC R0 ;顯存地址加1，指向下一個顯存地址DJNZ R2 , LP ;（R2）- 1不為0（即沒有使所

7、有數碼管都顯;示），轉LP,繼續使下一個數碼管顯示的操作。LJMP LP1 ;所有數碼管都已顯示，從頭開始讓每個數碼管顯;示的操作，以獲取穩定的顯示圖像。TAB: DB 0C0H,0F9H,0A4H,0B0H,99H,92H,82H,0F8H,80H,90HDB 88H,83H,0C6H,0A1H,86H,8EH,0FFH,0CH,89H,0DEHSE19: MOV R5 , #3LO37: MOV R6 , #0FFHLO36: MOV R7 , #0FFHLO35: DJNZ R7 , LO35DJNZ R6 , LO36DJNZ R5 , LO37RETEND3修改程序 使6個數碼管從右到左循環顯示對應顯示緩沖器79H7EH中的 使6個數碼管從右到左同時顯示對應顯示
