合肥工業大學計算機組成原理實驗報告

1、實驗一 存儲器實驗1、 實驗?zāi)康牧私忪o態隨機存取存貯器的工作原理；掌握讀寫存貯器的方法。二、實驗原理實驗儀的存貯器MEM單元選用一片靜態存貯器6116（2K×8bit）存放程序和數據。CE：片選信號線，低電平有效，實驗儀已將該管腳接地。OE：讀信號線，低電平有效。WE：寫信號線，低電平有效。A0.A10: 地址信號線。I/O0.I/O7:數據信號線。CEOEWE功能1××不選中6116001讀010寫000不確定SRAM6116功能表存貯器掛在CPU的總線上，CPU通過讀寫控制邏輯，控制MEM的讀寫。實驗中的讀寫控制邏輯如下圖：讀寫控制邏輯M_nI/O用來選擇對M

2、EM還是I/O讀寫，M_nI/O = 1，選擇存貯器MEM；M_nI/O = 0，選擇I/O設備。nRD = 0為讀操作；nWR = 0為寫操作。對MEM、I/O的寫脈沖寬度與T2一致；讀脈沖寬度與T2+T3一致，T2、T3由CON單元提供。存貯器實驗原理圖存貯器數據信號線與數據總線DBus相連；地址信號線與地址總線ABus相連，6116的高三位地址A10.A8接地，所以其實際容量為256字節。數據總線DBus、地址總線ABus、控制總線CBus與擴展區單元相連，擴展區單元的數碼管、發光二極管上顯示對應的數據。IN單元通過一片74HC245(三態門)，連接到內部數據總線iDBus上，分時提供地

3、址、數據。MAR由鎖存器（74HC574，鎖存寫入的地址數據）、三態門（74HC245、控制鎖存器中的地址數據是否輸出到地址總線上）、8個發光二極管（顯示鎖存器中的地址數據）組成。T2、T3由CON單元提供，按一次CON單元的uSTEP鍵，時序單元發出T1信號；按一次uSTEP鍵，時序單元發出T2信號；按一次uSTEP鍵，時序單元發出T3信號；再按一次uSTEP鍵，時序單元又發出T1信號，按一次STEP鍵，相當于按了三次uSTEP鍵，依次發出T1、T2、T3信號。其余信號由開關區單元的撥動開關模擬給出，其中M_nI/O應為高（即對MEM讀寫操作）電平有效，nRD、nWR、wMAR、nMAROE

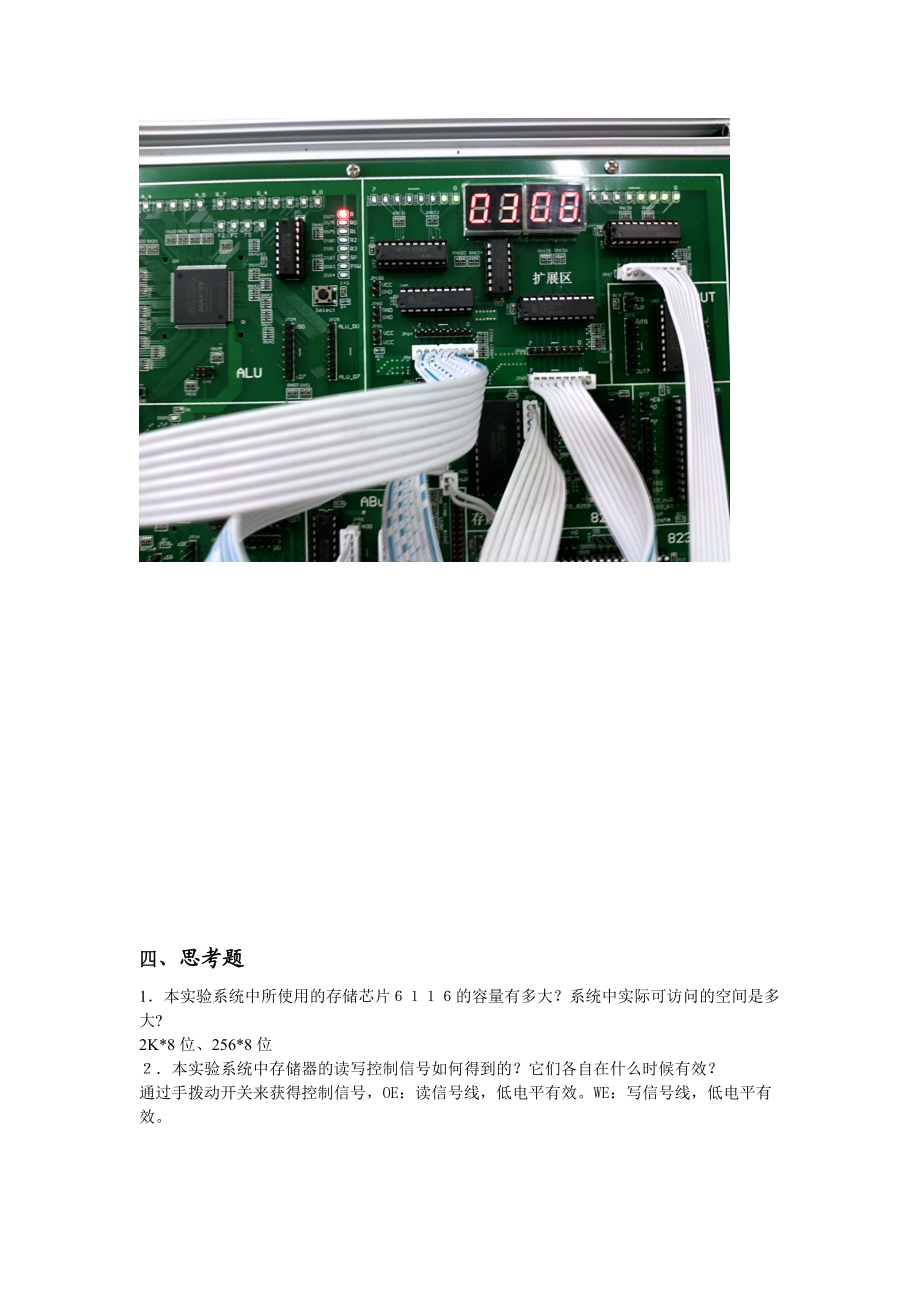

4、、IN單元的nCS、nRD都是低電平有效。三、實驗結果及分析四、思考題1本實驗系統中所使用的存儲芯片的容量有多大？系統中實際可訪問的空間是多大? 2K*8位、256*8位本實驗系統中存儲器的讀寫控制信號如何得到的？它們各自在什么時候有效？通過手撥動開關來獲得控制信號，OE：讀信號線，低電平有效。WE：寫信號線，低電平有效。實驗二 系統總線和具有基本輸入輸出功能的總線接口實驗一、實驗?zāi)康睦斫饪偩€的概念及其特性；掌握控制總線的功能和應用。二、實驗內容由于存儲器和輸入、輸出設備最終是要掛接到外部總線上，所以需要外部總線提供數據信號、地址信號以及控制信號。在該實驗平臺中，外部總線分為數據總線、地址總線

5、、和控制總線，分別為外設提供上述信號。外部總線和CPU內總線之間通過三態門連接，同時實現了內外總線的分離和對于數據流向的控制。地址總線可以為外部設備提供地址信號和片選信號。由地址總線的高位進行譯碼，系統的I/O地址譯碼原理見下圖（在地址總線單元）。 由于使用A6、A7進行譯碼，I/O地址空間被分為四個區，如表所示：I/O地址譯碼原理圖A07 A06片 選地址范圍00IO_nCE000-3F01IO_nCE140-7F10IO_nCE280-BF11IO_nCE3C0-FFI/O地址空間分配CPU通過讀寫控制邏輯，控制MEM和I/O設備的讀寫。實驗中的讀寫控制邏輯如下圖：讀寫控制邏輯M_nIO用

6、來選擇對MEM還是I/O讀寫，M_nIO = 1，選擇存貯器MEM；M_nIO = 0，選擇I/O設備。nRD = 0為讀操作；nWR = 0為寫操作。對MEM、I/O的寫脈沖寬度與T2一致；讀脈沖寬度與T2+T3一致，T2、T3由CON單元提供。在理解讀寫控制邏輯的基礎上我們設計一個總線傳輸?shù)膶?shí)驗。實驗所用總線傳輸實驗框圖如下圖所示，它將幾種不同的設備掛至總線上，有存貯器、輸入設備、輸出設備、寄存器。這些設備都需要有三態輸出控制，按照傳輸要求恰當有序的控制它們，就可實現總線信息傳輸?？偩€傳輸實驗框圖一、讀寫控制邏輯實驗1、連線說明： CBus單元：M_nIO、nRD、nWR、nINTA(JP

7、42)開關區單元：K15.K12(JP92)CBus單元：nM_RD、nM_WR、nIO_RD、nIO_WR (JP50)擴展區單元：JP67 注意：nINTA(K12)置“1”，使中斷響應信號不干擾讀寫存貯器。2、打開實驗儀電源，按CON單元的nRST按鍵，復位實驗儀3、如果EXEC鍵上方指示燈點亮，表示實驗儀在運行狀態；否則，按一次EXEC鍵，使EXEC鍵上方指示燈點亮4、對MEM進行讀操作（M_nIO = 1、nRD = 0、nWR = 1），按CON單元的uSTEP鍵，在T2、T3時刻，擴展區單元JP67對應的DS159指示燈熄滅，DS160-DS162指示燈點亮，表示nM_RD讀信號

8、在T2、T3時刻有效5、對MEM進行寫操作（M_nIO = 1、nRD = 1、nWR = 0），按CON單元的uSTEP鍵，在T2時刻，擴展區單元JP67對應的DS160指示燈熄滅，DS159、DS161、DS162指示燈點亮，表示nM_WR寫信號在T2時刻有效6、對I/O進行讀操作（M_nIO = 0、nRD = 0、nWR = 1），按CON單元的uSTEP鍵，在T2、T3時刻，擴展區單元JP67對應的DS161指示燈熄滅，DS159、DS160、DS162指示燈點亮，表示nIO_RD讀信號在T2、T3時刻有效7、對I/O進行寫操作（M_nIO = 0、nRD = 1、nWR = 0），

9、按CON單元的uSTEP鍵，在T2時刻，擴展區單元JP67對應的DS162指示燈熄滅，DS159-DS161指示燈點亮，表示nIO_WR寫信號在T2時刻有效二、基本輸入輸出功能的總線接口實驗。1、根據掛在總線上的幾個基本部件，設計一個簡單的流程：輸入設備將一個數打入R0寄存器。輸入設備將另一個數打入地址寄存器。將R0寄存器中的數寫入到當前地址的存儲器中。將當前地址的存儲器中的數通過OUT單元用LED數碼管顯示。2、連線說明：CBus單元：M_nIO、nRD、nWR、nINTA(JP42)開關區單元：K5.K12(JP92)ALU單元：rR0、wR0開關區單元：K9、K8ALU單元：IN0.IN

10、7(JP22)iDBus單元：JP37MAR單元：nMAROE、wMAR(JP13)開關區單元：K11、K10(JP94)MAR單元：D0.D7(JP14)iDBus單元：iD0.iD7(JP38)存貯器MEM單元：A0.A7(JP72)ABus單元：A00.A07(JP56)存貯器MEM單元：D0.D7(JP73)DBus單元：D0.D7(JP53)存貯器MEM單元：M_nRD、M_nWR(JP71)CBus單元：nM_RD、nM_WR (JP44)IN單元：IN0.IN7(JP101)DBus單元：D0.D7(JP52)IN單元：nRDCBus單元：nIO_RD(JP49)IN單元：nCS

11、擴展區單元：GNDOUT單元：nWR(JP68)CBus單元：nIO_WR(JP48)OUT單元：nCS擴展區單元：GNDOUT單元：JP69DBus單元：D0.D7(JP54)OUT單元：JP70擴展區單元：JP65注意：nINTA(K12)置“1”，使中斷響應信號不干擾讀寫存貯器。3、具體操作步驟圖示如下：在星研軟件的工具條中選擇“簡單模型機實驗”，打開簡單模型機實驗的數據通路圖。(1)撥動開關區單元開關：M_nIO = 1、nRD = 1、nWR = 1、nINTA = 1、rR0 = 1、wR0 = 1、wMAR = 1；nMAROE = 0(允許地址寄存器MAR輸出到地址總線)(2)

12、 打開實驗儀電源(3)通過輸入設備（IN單元）將數據55H寫入R0寄存器將IN單元置01010101，wR0 = 0,允許寫寄存器R0，M_nIO = 0、nRD = 0、nWR = 1，點擊星研軟件“單節拍運行”按扭（運行一個機器周期），觀察通路圖，T2、T3時刻IN單元輸出數據，在T3的下降沿IN單元輸出的數據寫入R0。wR0 = 1，結束寫R0操作(4)讀R0中數據寫入存貯器MEM的15H單元將IN單元置00010101，wMAR = 0，允許寫MAR，M_nIO = 0、nRD = 0、nWR = 1，點擊星研軟件“單節拍運行”按扭（運行一個機器周期），觀察通路圖，在T3的下降沿IN單

13、元輸出的數據寫入地址寄存器MAR。wMAR = 1,結束寫MAR操作。rR0 = 0,允許讀寄存器R0；M_nIO = 1、nRD = 1、nWR = 0，允許寫存貯器；點擊星研軟件“單節拍運行”按扭（運行一個機器周期），觀察通路圖，在T2的時刻完成對存貯器的寫入操作。rR0 = 1， M_nIO = 1、nRD = 1、nWR = 1，結束寫MEM操作。(5)將當前地址的存貯器中數據讀出，寫入R0寄存器中。將IN單元置00010101，wMAR = 0，允許寫MAR，M_nIO = 0、nRD = 0、nWR = 1，點擊星研軟件“單節拍運行”按扭（運行一個機器周期），觀察通路圖，在T3的下

14、降沿IN單元輸出的數據寫入地址寄存器MAR。wMAR = 1,結束寫MAR操作。wR0 = 0,允許寫寄存器R0；M_nIO = 1、nRD = 0、nWR = 1，允許讀存貯器；點擊星研軟件“單節拍運行”按扭（運行一個機器周期），觀察通路圖，T2、T3時刻MEM單元輸出數據，在T3的下降沿MEM單元輸出的數據寫入R0。wR0 = 1，M_nIO = 1、nRD = 1、nWR = 1，結束寫R0操作。(6)讀R0寄存器，數據寫入OUT單元，用數碼管顯示數據。rR0 = 0, 允許讀寄存器R0；M_nIO = 0、nRD = 1、nWR = 0，允許寫I/O設備；點擊星研軟件“單節拍運行”按扭

15、（運行一個機器周期），觀察通路圖，在T2的下降沿，R0寄存器輸出的數據寫入OUT單元。rR0 = 1、M_nIO = 1、nRD = 1、nWR = 1，結束本次操作。三、實驗結果及分析本次實驗由于是2人完成，由我的學號作為地址，將另一個人的學號輸出。四、思考題本實驗系統中外設的讀寫控制信號如何得到的？對外設的讀、寫控制信號能不能同時發出？對存儲器呢？本實驗系統中外設的讀寫控制信號是撥開關得到的，對外設的讀、寫控制信號不能同時發出，對存儲器的讀、寫控制信號也不能同時發出?？偩€上的部件輸出數據時為什么要加三態門？三態門是一種擴展邏輯功能的輸出級，也是一種控制開關。主要是用于總線的連接，因?yàn)榭偩€只

16、允許同時只有一個使用者。通常在數據總線上接有多個器件，每個器件通過OE/CE之類的信號選通。如器件沒有選通的話它就處于高阻態，相當于沒有接在總線上，不影響其它器件的工作。實驗三 具有中斷控制功能的總線接口實驗具有 DMA控制功能的總線接口實驗一、實驗?zāi)康腄MA控制信號線的功能和應用；掌握在系統總線上設計 DMA控制信號線的方法。 二、實驗內容直接存貯器傳送DMA是指將外設的數據不經過CPU直接送入存貯器，或者，從存貯器不經過CPU直接送往外圍設備。一次DMA傳送只需要執行一個DMA周期，能夠滿足一些高速外設數據傳輸?shù)男枰，F(xiàn)在流行的ARM類CPU，內部集成有多個DMA控制器，允許SD卡、USB

17、、CAN、串口、AD、DA等與存貯器之間通過DMA方式傳輸數據，可以大大減少占用CPU的時間。DMA控制器（簡稱DMAC）傳輸數據時，需要占用總線，總線的控制權需要在CPU和DMAC之間切換，這就需要控制總線提供相應的信號，實現這種切換，避免總線競爭。外設需要DMA傳輸時，向DMAC提出請求，DMAC通過控制總線HOLD信號向CPU提出DMA請求；CPU在當前總線周期結束時，響應DMA請求：釋放總線控制權，發出有效HLDA信號給DMAC；DMAC接受總線控制權，開始DMA傳輸，傳送完畢后，撤銷HOLD信號，釋放總線控制權；CPU收回總線控制權，同時使HLDA信號失效。實驗原理圖如上圖所示，CP

18、U在每個機器周期的T3時刻結束時鎖存DMA請求HOLD，如果有DMA請求，生成有效的HLDA信號，（1）鎖住CPU時鐘信號，使T1、T2、T3均無效，凍住CPU（2）釋放控制總線、數據總線、地址總線，外部總線都處于高阻狀態；DMAC接受總線控制權，等DMA傳輸完畢，撤消HOLD信號；CPU在每個時鐘周期，檢查HOLD信號，監測到無效的HOLD的信號后，（1）CPU輸出時鐘信號，使CPU可以繼續工作（2）收回控制總線、數據總線、地址總線控制權。在本實驗中，檢查U36（74HC245，CPU內外數據總線緩沖器）、U37（74HC245，CPU內外地址總線緩沖器）的OE腳，判斷CPU是否失去數據總線

19、、地址總線的控制權；通過檢查CBus單元的nIO_RD、nIO_WR、nM_RD、nM_WR信號，檢查CPU對控制總線的控制權。三、實驗結果及分析四、思考題響應中斷的條件是什么？答：1、有中斷源發出的中斷請求；2、中斷總允許位EA=1，即CPU開中斷；3、申請中斷的中斷源的中斷允許位為1，即中斷沒有被屏蔽；4、無同級或更高級中斷正在被服務；5、當前的指令周期已經結束中斷源的中斷向量地址是通過數據線還是地址線送給？答：數據線響應請求后，其地址線、數據線和控制線引腳出現什么狀態？答：高阻態實驗四 基本運算器實驗一、實驗?zāi)康牧私膺\(yùn)算器的組成結構；掌握運算器的工作原理。二、實驗內容運算器內部含有三個獨

20、立運算部件，分別為算術、邏輯和移位運算部件，要處理的數據存于暫存器A和暫存器 B，三個部件同時接受來自A和B的數據（有些處理器體系結構把移位運算器放于算術和邏輯運算部件之前，如ARM），控制信號S3.S0、CN_I決定哪個部件工作、對操作數進行何種運算，S3.S0通過多路選擇開關選擇這個部件的結果作為ALU的輸出；如果運算影響進位標志FC、零標志FZ、正負標志位FS，在T3狀態的下降沿，結果分別鎖存到FC、FZ、FS ；I是中斷允許標志位。ALU中所有模塊集成在一片 CPLD中。邏輯運算部件由邏輯門構成，較為簡單，后一節有專門的算術運算部件設計實驗，在此對這兩個部件不再贅述。移位運算采用的是8

21、×8位桶形移位器，這樣，可以使所有的移位操作都可以一次完成。下圖是一個4×4位桶形移位器所有的輸入通過交叉開關與所有的輸出端相連。如右移2位，第2條對角線(右移2)上的2個交叉開關接通，即第3位(in3)右移至第1位(out1),第2位(in2)移至第0位(out0)。又如右環移1位，第3條對角線(右移1)和第7條對角線(左3，3=4-1)同時有效，即可方便地實現右環移。邏輯左移/右移只須把沒連接的輸出位同時充以“0”即可實現；算術右移也只須把沒連接的輸出位用符號位填充即可。運算器部件由一片CPLD實現。ALU的輸出通過三態門連到CPU內部數據總線（iDBus）上，另外還有

22、指示燈標明進位標志FC、零標志FZ、正負標志FS。請注意：圖中T1、T2、T3、nRST已與CON單元相連，其它信號都來自于ALU單元的排針上。實驗儀所有單元的T1、T2、T3、nRST已與控制臺（CON）單元的T1、T2、T3、nRst連接，nRst提供復位信號；T1、T2、T3是一個微指令周期的三個節拍，高電平有效，瞬間只有一個信號有效，初始狀態T1、T2、T3都是低電平。wA（允許寫暫存器A）、wB(允許寫暫存器B）、rALU(允許ALU結果輸出到內部數據總線（iDBus）上)，都是低電平有效。暫存器A和暫存器B的數據能在 LED燈上實時顯示，原理如下圖： 進位標志FC、零標志FZ、正負

23、標志FS、內部數據總線 iD7iD0的顯示原理與此類似；B、寄存器R0-3、堆棧寄存器SP、標志寄存器PSW（含F(xiàn)C、FZ、FS、I）共用R_0.R_7八個發光二極管，通過Select按鍵選擇，按鍵上方的發光二極管指示R_0.R_7顯示那個寄存器的值。ALU功能表運算類型S3 S2 S1 S0CN_I功能邏輯運算00000F = A （直通）00001F = B （直通）0001XF = A + B （或）（FZ）0010XF = A * B （與）（FZ）0011XF = A B （異或）（FZ）0100XF = /A （取反）（FZ）移位運算01010F = A 不帶進位循環右移B(取低3

24、位)位（FZ）1F = A 算術右移一位（FZ）01100F = A 邏輯右移一位（FZ）1F = A 帶進位循環右移一位（FC，F(xiàn)Z）01110F = A 邏輯左移一位（FZ）1F = A 帶進位循環左移一位（FC，F(xiàn)Z）算術運算10000F = A + B（FC，F(xiàn)Z，F(xiàn)S）1F = A + B + FC（FC，F(xiàn)Z，F(xiàn)S）10010F = A - B（FC，F(xiàn)Z，F(xiàn)S）1F = A - B - FC（FC，F(xiàn)Z，F(xiàn)S）10100F = A + 1（FZ）1F = NEG A (取補)（FZ）1011XF = A - 1（FZ）其它1100X置FC = CN_I（FC）1101X置I =

25、CN_I(I)1110（保留）1111（保留）S3、S2、S1、S0、CN_I為控制信號，F(xiàn)C-進位標志，F(xiàn)Z-零標志，F(xiàn)S-正負標志，I-中斷允許標志；表中功能欄內的FC、FZ、FS表示當前運算會影響到該標志。*表中X表示任意值，下同1、連線說明：ALU單元：S0.S3(JP18)開關區單元：K20.K23(JP89)ALU單元：wA、wB、rALU、CN_I(JP19)開關區單元：K15.K12(JP92)ALU單元：ALU_D0.ALU_D7(JP25)擴展區單元：JP62ALU單元：IN0.IN7(JP22)開關區單元：K0.K7(JP97)2、打開實驗儀電源，按CON單元的nRST按

26、鍵，將ALU的A、B、FC、FZ、FS、I清零；如果EXEC鍵上方指示燈不亮，請按一次EXEC鍵，點亮指示燈，表示實驗儀在運行狀態。3、給暫存器A賦初值（1）撥動開關區單元的K7.K0開關，形成二進制數01011000（或其它值）；指示燈亮，表示該位是1，滅為0。（2）撥動開關區單元K15(wA)、K14(wB)、K13(rALU)、K12(CN_I)開關，賦wA=0（允許寫A）、wB=1（禁止寫B(tài)）、rALU=1(不允許ALU輸出)、CN_I=0，按CON單元的STEP按鍵一次,產生一個T1的下降沿，將二進制數01011000寫入暫存器A中，ALU單元的A_7A_0LED上顯示A中的值 4、

27、給暫存器B賦初值（1）撥動開關區單元的K7.K0開關，形成二進制數10101011（或其它值）。（2）賦wA=1（禁止寫A）、wB=0（允許寫B(tài)）、rALU=1(不允許ALU輸出)、CN_I=0，按CON單元的STEP按鍵一次,產生一個T2的下降沿，將二進制數10101011寫入暫存器B中，ALU單元的R_7R_0LED上顯示B中的值5、賦wA=1（禁止寫A）、wB=1（禁止寫B(tài)）、rALU(K10)=0,按uSTEP鍵，進入T3節拍，節拍DS169DS168T1、T2、T3無效（T1=0、T2=0、T3=0）00T1（T1=1、T2=0、T3=0）01T2（T1=0、T2=1、T3=0）10

28、T3（T1=0、T2=0、T3=1）11說明：1-亮；0-滅當rALU(K13)=0，如果S3S2S1S0的值是0000時，T2、T3節拍時，允許ALU結果輸出；S3S2S1S0的值是其它數值，T3節拍時，允許ALU結果輸出，顯示于擴展區的二位數碼管、DS94.DS101的LED上。6、根據后邊的“運算結果表”，改變K20（S0）、K21（S1）、K22（S2）、K23（S3）、K12（CN_I）的值，觀察并記錄運算器的輸出。例如：S0=0，S1=0，S2=0，S3=0，ALU的D7_D0 = 58H；FC、FZ、FS、I不變。注意：只有按CON單元的STEP按鍵一次，產生一個T3的下降沿，A

29、LU才將標志位FC、FZ、FS、I寫入標志寄存器PSW中，才能在ALU單元的FZ、FC、FS、I指示燈上看到結果。如果實驗儀、PC聯機操作，則可通過軟件中的數據通路圖來觀測實驗結果，方法是：打開軟件，在星研軟件的工具條中選擇“運算器實驗”，打開運算器實驗的數據通路圖。進行上面的手動操作，點擊工具條上單節拍或單周期命令圖標，數據通路圖會反映當前運算器所做的操作。數據通路圖重復上述操作，并完成下表。然后改變A、B、CN_I的值，驗證 FC、FZ、FS、EI的鎖存功能。運算結果表運算類型ABS3 S2 S1 S0CN_I結果邏輯運算58AB00000ALU=（58） FC=（0 ）FZ=（ 0） F

30、S=( 0)58AB00001ALU=（AB） FC=（0 ）FZ=（ 0） FS=( 0)58AB0001XALU=（FB） FC=（ 0）FZ=（0 ） FS=( 0)58AB0010XALU=（ 08 ） FC=（ 0）FZ=（ 0） FS=( 0)0011XALU=（F3 ） FC=（0 ）FZ=（0 ） FS=( 0)0100XALU=（A7 ） FC=（ 0）FZ=（0 ） FS=( 0)移位運算01010ALU=（ 0B ） FC=（ 0）FZ=（0 ） FS=( 0)01011ALU=（2C ） FC=（ 0）FZ=（ 0） FS=(0 )01100ALU=（ 2C ） FC=

31、（ 0）FZ=（0 ） FS=( 0)0110(FC=0)1ALU=（ 2C ） FC=（0 ）FZ=（0 ） FS=(0 )0110(FC=1)ALU=（ AC ） FC=（ 1）FZ=（0 ） FS=( 0)01110ALU=（B0 ） FC=（0 ）FZ=（0 ） FS=(0 )0111(FC=0)1ALU=（ B0 ） FC=（ 0）FZ=（0 ） FS=( 0)0111(FC=1)ALU=（B1 ） FC=（ 1）FZ=（ 0） FS=(0 )算術運算10000ALU=（ 03 ） FC=（1 ）FZ=（ 0） FS=(0 )1000(FC=0)1ALU=（ 03） FC=（ 0）F

32、Z=（ 0） FS=(0 )1000(FC=1)ALU=（ 04 ） FC=（ 1）FZ=（ 0） FS=( 0)10010ALU=（AC ） FC=（1 ）FZ=（ 0） FS=( 1)1001(FC=0)1ALU=（AC ） FC=（1 ）FZ=（0 ） FS=(1 )1001(FC=1)ALU=（ AD ） FC=（1 ）FZ=（ 0） FS=( 1)10100ALU=（ 59 ） FC=（ 0）FZ=（ 0） FS=( 0)1ALU=（ 58） FC=（ 0）FZ=（ 0） FS=(0 )1011XALU=（ 57 ） FC=（0 ）FZ=（ 0） FS=( 0)其它1100XFC=（

33、 X ）1101XEI=（ X）三、實驗結果及分析A+B+FC fc=0 A+B+FC fc=1A-B-FC FC=0 A-B-FC FC=1 A B 循環移位四、思考題本實驗系統中寄存器的寫入在什么時刻進行？寄存器的寫入在什么時刻進行？能否在一個機器周期內將、寄存器寫入不同的數據？答：寄存器的寫入在T1的下降沿，B寄存器的寫入在T2的下降沿，能在一個機器周期內將、寄存器寫入不同的數據。本實驗系統中的求補功能與的求補指令功能是否相同？答：不同，只能對最高位為1的值進行求補實驗五 微程序控制器實驗一、實驗?zāi)康?1) 掌握微程序控制器的組成原理。 (2) 掌握微程序的編制、寫入，觀察微程序的運行過

34、程。 二、實驗內容微程序設計思想是由劍橋大學的M.V.Wilkes教授首先提出的，為每一條機器指令編寫一個微程序，每一個微程序包含一條或幾條微指令，每一條微指令對應一個或幾個控制各部件動作的微操作指令。然后把這些微程序存到一個控制存貯器中，用尋找用戶程序機器指令的方法尋找每個微程序中的微指令。由于這些微指令是以二進制代碼形式表示的，每位代表一個控制信號，因此，逐條執行每一條微指令，也就相應地完成了一條機器指令的全部操作；由于控制信號是以二進制代碼的形式出現的，因此只要修改微指令的代碼，就可改變操作內容，便于調試、修改、甚至增刪機器指令，有利于計算機仿真。微程序控制器原理框圖微程序控制器是嚴格按

35、照系統時序來工作的，因而時序控制對于控制器的設計是非常重要的，從前面的實驗可以很清楚地了解時序電路的工作原理，本實驗所用的時序由CON單元來提供，分為三拍T1、T2、T3。微程序控制器的組成見下圖，采用四片6116或2816作為微存貯器，微命令寄存器32位，用四片8D觸發器（74HC574）組成。在取指周期的T2下降沿，讀取的8位指令數據鎖存到指令寄存器(IR)中；T3時刻，根據IR、狀態條件（例如：進位標志位、零標志位等），譯碼生成該機器指令對應的微地址（該機器指令對應uM的首地址），送入微地址寄存器(uPC)；如果不在取指周期，uPC的微地址來自于微指令寄存器的低8位（該機器指令對應的后續

36、微地址）；在T3的下降沿，將控制存貯器中輸出的微指令鎖存到微指令寄存器中。微程序控制器原理圖CON單元有一組按鍵，與開關區的撥動開關組合，可用來對存貯器MEM、控制存貯器uM讀寫操作：EXEC按鍵上方有一指示燈，復位后，指示燈亮，表示實驗儀處于運行狀態，STEP鍵、uSTEP鍵、iSTEP鍵、PULSE鍵有效；按一次EXEC鍵，實驗儀切換到編輯狀態，ADDR鍵、+1鍵、-1鍵、uM/M鍵、nRD鍵、nWR鍵有效；再按一次EXEC鍵，實驗儀又切換到運行狀態。如果在編輯狀態時，使用按鍵，修改過MEM或uM的地址、數據，從編輯狀態切換到運行狀態后，請按一次nRST復位鍵，使實驗儀回復初始設置（復位P

37、C、uPC、微程序控制器等）。以向uM的00H單元中寫入44332211為例，對控制存貯器進行寫入的具體操作步驟如下：（1）如果EXEC鍵上方指示燈熄滅，表示實驗儀在uM、MEM編輯狀態，轉第二步；否則，按一次EXEC鍵，使EXEC鍵上方指示燈熄滅（2）如果uM/M鍵上方指示燈亮，表示處于uM編輯狀態，直接轉第三步；否則，按uM/M鍵一次，使uM/M鍵上方指示燈點亮（3）IN單元開關給出uM的首地址（00000000），按一次ADDR鍵，uPC單元的8個發光二級管全熄滅（1：點亮，0：熄滅）（4）IN單元開關給出該控存單元數據的低八位（00010001），按一次nWR鍵，低八位數據寫入6116

38、/2816的同時，打入uM7-0對應的鎖存器中，uM單元的uM0、uM4燈點亮，uM1-3、uM5-7指示燈熄滅（5）按一次+1鍵，準備寫該控存單元的15-8位；IN單元開關給出數據（00100010），按一次nWR鍵，15-8數據寫入另一片6116/2816的同時，打入uM15-8對應的鎖存器中，uM單元的uM9、uM13燈點亮，uM8、uM10-12、uM14-15指示燈熄滅（6）按一次+1鍵，準備寫該控存單元的23-16位；IN單元開關給出數據（00110011），按一次nWR鍵，23-16位數據寫入另一片6116/2816的同時，打入uM23-16對應的鎖存器中，uM單元的uM16、u

39、M17、uM20、uM21燈點亮，uM18、uM19、uM22、uM23指示燈熄滅（7）按一次+1鍵，準備寫該控存單元的最高8位；IN單元開關給出數據（01000100），按一次nWR鍵，最高8位數據寫入最后一片6116/2816的同時，打入uM31-24對應的鎖存器中，uM單元的uM26、uM30燈點亮，uM24-25、uM27-29、uM31指示燈熄滅如果再按一次+1鍵，uPC+1，uM單元uPC7-uPC0顯示當前地址（00000001）編輯完成后進行校驗。以校驗00H單元為例，對于控制存貯器uM進行校驗的具體操作步驟如下：（1）確認EXEC鍵上方指示燈熄滅；uM/M將上方指示燈點亮（2

40、）IN單元開關給出uM的首地址（00000000），按一次ADDR鍵，uPC單元的8個發光二級管全熄滅（1：點亮，0：熄滅）（3）按一次nRD鍵，從6116/2816（低八位）讀出數據，打入uM7-0對應的鎖存器中，uM7-0指示燈顯示數據（00010001） （5）按一次+1鍵，準備讀該控存單元的15-8位；按一次nRD鍵，從另一片6116/2816（中八位）讀出數據，打入uM15-8對應的鎖存器中，uM15-8指示燈顯示數據（00100010）（6）按一次+1鍵，準備讀該控存單元的23-16位；按一次nRD鍵，從另一片6116/2816（高八位）讀出數據，打入uM23-16對應的鎖存器中，

41、uM23-16指示燈顯示數據（00110011）（6）按一次+1鍵，準備讀該控存單元的31-24位；按一次nRD鍵，從另一片6116/2816（最高八位）讀出數據，打入uM31-24對應的鎖存器中，uM31-24指示燈顯示數據（01000100）如果再按一次+1鍵，uPC+1，uM單元uPC7-uPC0顯示當前地址（00000001）如果按一次-1鍵，uPC-1，uM單元uPC7-uPC0顯示當前地址（00000000）；按nRD或nWR鍵一次，對uM31-24（最高八位）對應的芯片操作；繼續按-1鍵，依次對高八位、中八位、低八位對應的芯片操作；減至低8位后，再按動-1鍵一次，微地址uPC會自

42、動減一，繼續對下一個單元的操作。如校驗的微指令出錯，則返回輸入操作，修改該單元的數據后再進行校驗，直至確認輸入的微代碼全部準確無誤為止，完成對微指令的輸入。微指令字長共 32位，控制位順序如下表：微指令格式位3130292827262524232221信號名iEndwAwBwIRSP_nOErRDirRirALUA字段wPSW位20191817161514131211-8信號名CN_IrPCPC+1nMAROEnPCOEnINTAnWRnRDM_nIOS3.S0位7-0信號名uM_PC7.uM_PC0A字段2322選擇00NOP01wRi10wPC11wMAR其中uM_PC7.uM_PC0為8

43、位后續微地址，A為譯碼字段，由二個控制位譯碼出多位。本實驗用到的控制位：wA：寫暫存器A。wA低電平，在T1的下降沿，將iDBus上數據寫到暫存器A。wB：寫暫存器B。wB低電平，在T2的下降沿，將iDBus上數據寫到暫存器B。wIR:寫指令寄存器IR。wIR為低電平，在T2的下降沿，將iDBus上數據寫到IR。rRDi：讀通用寄存器。rRDi低電平，在T1時刻，通用寄存器中數據輸出到內部數據總線iDBus上。rRi: 讀通用寄存器。rRi低電平，在T2時刻，通用寄存器中數據輸出到內部數據總線iDBus上；在T3時刻，如果rALU信號為高電平，通用寄存器中數據也輸出到iDBus上。rALU：允

44、許ALU結果輸出到iDBus上。rALU低電平，在T3時刻，ALU的運算結果輸出到iDBus上，這時rRi、nRD只在T2時刻有效，T3時刻讓出iDBus。wRi：寫通用寄存器。wRi低電平，在T3的下降沿，將iDBus上數據寫到通用寄存器中。CN_I、S3.S0：控制ALU執行何種操作，詳細請參閱基本運算器實驗M_nIOnRDnWR有效期讀I/O(nIO_RD)001T2，T3（rALU=1）寫I/O(nIO _WR)010T2本系統上的指令譯碼規則：機器碼IR7.IR0譯碼輸出地址IR_A7.IR_A0微地址范圍IR_A7.IR_A0說明00-7FH00001，IR6.IR408H-0FH

45、80-9FH00110, IR4.IR230H-37HA0-DFH00，IR6.IR2,010H-2FHB8-BFH譯碼為1EHE0-EFH010,IR3.IR0,040H-5FHF0-F3H04H-07H04H-07HF8-FFH00111,IR2.IR038H-3FH指令譯碼電路在IR單元的CPLD中實現本實驗只使用了微控器產生的部分控制信號；除了ALU、通用寄存器R0、指令寄存器IR、指令譯碼電路外，還要用到IN和OUT單元,由微控器出來的信號M_nIO、nWR和 nRD三個信號控制，所以對這兩個單元的讀寫信號還應先經過譯碼，其譯碼原理如下圖：讀寫控制邏輯IR單元原理圖R0原理圖 OUT

46、單元原理圖擴展區電路（輔助電路）同時使用二位數碼管、8個發光二極管顯示8位數據使用二位數碼管顯示8位數據使用8個發光二極管最多顯示8位數據本實驗安排了四條機器指令，分別為ADD（0000 0000）、IN（1010 1000）、OUT（1010 1100）和HALT（1111 1111），括號中為各指令的二進制代碼，指令格式如下：助記符機器指令碼說明IN1010 1000IN -> R0ADD0000 0000R0 + R0 -> R0OUT1010 1100R0 -> OUTHALT1111 1111停機實驗中機器指令碼由開關區的撥動開關手動給出，其它控制信號由uM單元自動

47、產生，為此實驗設計的通路圖如下：數據通路圖幾條機器指令對應的參考微程序流程圖如下圖所示。圖中一個矩形方框表示一條微指令，方框中的內容為該指令執行的微操作，右上角的數字是該條指令的微地址，右下角的數字是該條指令的后續微地址，所有微地址均用16進制表示。向下的箭頭指出了下一條要執行的指令。取指后譯碼，根據條件使微程序產生分支。微程序流程圖將全部微程序按微指令格式變成二進制微代碼：地址HEX高八位A字段21，19-12位CN_IS3-S0uM_PC7.uM_PC0006F0ED0016F000 111011010000001083B0AF0093B000 101011110000009095D0AF

48、00A5D000 10101111000000A0A7E4AF8007E010 101011110100000147F49C0007F010 100111000000000167D09A0007D000 1001101000000003F7F0AF03F7F000 10101111000003F二進制微代碼表三、實驗結果及分析四、思考題試解釋控制存儲器號單元中微指令的功能（微指令中有效控制信號的功能）。微程序存放的入口地址若將你學號的后兩位當成十六進制數，并將其作為機器指令代碼，則根據本系統的譯碼規則得到的微地址是什么？學號后兩位為43，第6-4位為100，所以微地址為0CH實驗六 CPU與簡

49、單模型機設計實驗一、實驗?zāi)康?1) 了解并掌握一個基礎的CPU的組成原理(2) 在前幾章介紹的各單元電路的基礎上，構造一個簡單模型計算機(3) 給簡單模型機設計4條機器指令，并編寫每條機器指令的微指令，上機調試，掌握整機概念。二、實驗內容本節要實現一個簡單的CPU，它包含運算器（ALU）、通用寄存器（R0）、程序計數器（PC）、地址寄存器（MAR）、指令寄存器（IR）、微程序控制器（uM）等部件，如下圖：簡單CPU原理圖在這個CPU的微程序存貯器（uM）中寫入微指令，就可以執行機器指令了。在此CPU的基礎上，配置存貯器（用于存放機器指令）、基本的輸入輸出設備，就可以構建一個簡單模型計算機。本實

50、驗在第三章微程序控制器實驗的基礎上，加上程序計數器（PC）、地址寄存器（MAR）、存貯器MEM。PC由帶預置功能的計數器（二片74HC161）、輸出到地址總線三態門、輸出到內部數據總線iDBus的三態門、PC顯示電路組成。按下CON單元的nRst鍵，可以復位PC；wPC低電平，在T3的下降沿將iDBus上數據寫到PC中；PC+1信號高電平，在T3的下降沿，PC+1->PC；rPC有效，在T1、T2時刻，PC數據輸出到iDBus上；nPCOE有效，PC數據輸出到地址總線上。程序計數器(PC)原理圖地址寄存器(MAR)原理圖本實驗安排了四條機器指令，分別為ADD（0000 0000）、IN（

51、1010 1000）、OUT（1010 1100）和JMP（1110 0111），括號中為各指令的二進制代碼，指令格式如下：助記符機器指令碼說明IN1010 1000IN -> R0ADD0000 0000R0 + R0 -> R0OUT1010 1100R0 -> OUTJMP addr81110 0111 *addr8->PC無條件跳轉指令JMP是雙字節指令，11100111是指令碼，*是8位二進制地址碼。微程序控制器實驗的指令是通過開關區的撥動開關手動給出的，本實驗由CPU通過PC單元提供8位地址、控制總線單元CBus提供存貯器讀寫信號nM_RD、nM_WR，從存

52、貯器MEM單元讀取指令并運行。新的數據通路圖如下：數據通路圖在數據通路圖中可以看出，在微程序控制器實驗的基礎上增加了三個部件：MAR、PC、MEM。在微指令中需要增加相應的控制位。微指令字長共 32位，控制位順序如下表：微指令格式位3130292827262524232221信號名iEndwAwBwIRSP_nOErRDirRirALUA字段wPSW位20191817161514131211-8信號名CN_IrPCPC+1nMAROEnPCOEnINTAnWRnRDM_nIOS3.S0位7-0信號名uM_PC7.uM_PC0A字段2322選擇00NOP01wRi10wPC11wMAR其中uM_PC7.uM_PC0為8位后續微地址，A為譯碼字段，由二個控制位譯碼出多位。wA：寫暫存器A。wA低電平，在T1的下降沿，將iDBus上數據寫到暫存器A。wB：寫暫存器B。wB低電平，在T2的下降沿，將iDBus上數據寫到暫存器B。wIR
