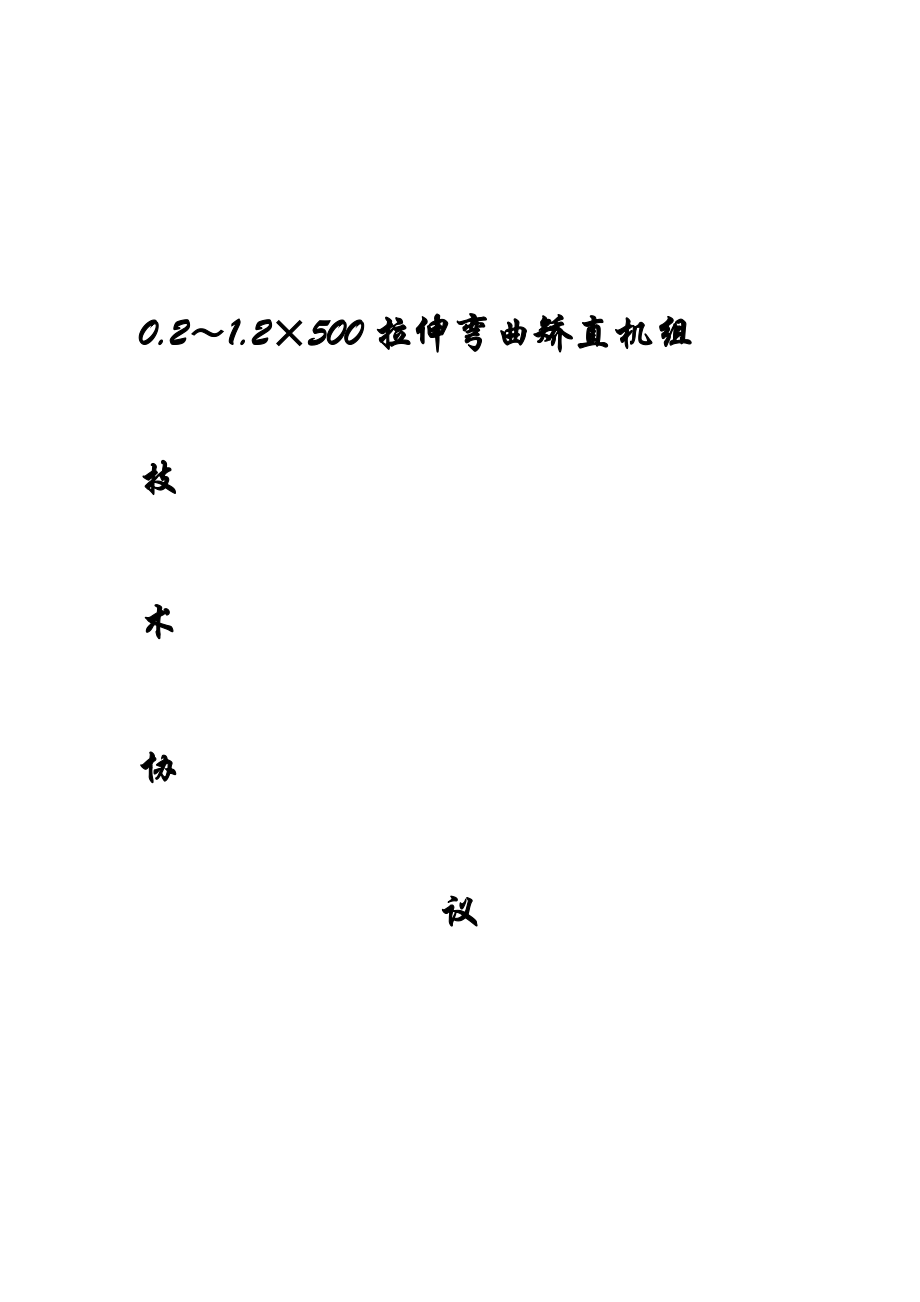

1、0.21.2×500拉伸彎曲矯直機組技術協議0.21.2×500拉伸彎曲矯直機組技術協議一、 機械設備1、用途500mm拉伸彎曲矯直機組長用于將經過退火狀,未退火狀的不銹鋼板,普碳板經過S輥大漲力后消除卷板帶材的不良板形。2、技術參數2.1來料規格及性能材質:退火態,半退火態不銹鋼鋼帶,普碳板等材料性能: a.彈性模量:E=20Gpab.屈服強度:270MPaS380Mpa帶材厚度:0.21.2mm帶材寬度:400mm鋼卷內徑:508mm鋼卷外徑: 8001500mm鋼卷重量:5T(max)平均鋼卷單重:/mm鋼卷塔形:5mm2.2成品規格帶材厚度:0.21.2mm帶材寬度
2、:400mm鋼卷內徑: 508mm鋼卷外徑: 8001500mm鋼卷重量:5T(max)平均鋼卷單重:/mm 年產量:8萬噸(按0.5計算)2.3主要性能及參數拉矯機主電機功率 單位:KW開卷機前S輥后S輥卷取機75KW45KW×245KW×290KW總裝機功率:360KW拉矯輥尺寸a.彎曲輥組矯直輥直徑:25×40×75mm40×55×80mm平衡輥直徑: 200mm輥面寬度:600mmb.矯直輥組上矯直輥輥徑: 200mm下矯直輥輥徑: 40×55×80mm輥面寬度:600mm工作能力工作速度:90150m/m
3、in引帶速度:15m/min質量要求延伸率:0.53.8%板形:來料板形:4065I帶鋼不平度:每米不大于1mm平直度:38(I)無波浪翹曲側彎等不良板形機組技術性能操作速度及張力范圍穿帶速度:15m/min工作速度:90120m/min開卷張力:35KN卷取張力:50KN拉伸段張力:80KN設備標高:+900mm機列走向:至左向右(從操作側方向觀察)設備總重量:70T24裝機功率241機組采用直流傳動,數字式調速系統,PLC控制242主操作臺設有人機界面,完成動態畫面顯示,軋制工藝參數設定,故障報警和打印報表。243斷帶保護系統244張力閉環控制系統25設各制造標準設備制造驗收標準
4、嚴格執行國家標準和企業標準32工藝流程簡述上料過程經過退火狀的帶卷由天車吊放在上料小車的鞍座上,鋼卷小車運到開卷機前,并進行高度對中,將帶卷上到開卷機上,漲縮油缸動作將帶卷漲死,點動開卷機,將帶料放至剪切機前切頭處理,剪切完畢后,將帶頭與帶尾一起焊接。拉矯彎曲矯直過程接帶過程結束后,整個機組按矯直工藝要求升速矯直,達到規定的速度后進行穩速正常矯直,待卷取機達到規定卷徑或卷座時,矯直機組開始減速直至停止,逐步結束拉矯過程31.3卸料過程當卷取機停車后,卸料小車升降機構開始工作,卸料小車開始升起托住帶卷,壓輥抬起,卷取機縮徑,輔助支承打開,推料板和卸料小車同時工作,將帶料移出卷取機卷筒,根據需要卸
5、料小車將帶材運送到指定位置上進行打包,稱重處理,被天車吊車.4、機組設備組成4.1整個機組由:上料小車,開卷機,入口液壓剪,滾焊機(用戶自備),入口張力輥組,彎曲拉伸矯直機,出口張力輥組,靜電涂油機(用戶自備),出口液壓剪,浮動卷取機,卸料小車,(氣)液控制系統,電控系統等組成.5單體設備結構簡述5.1入口設備鋼卷小車用途:用于將鋼卷從受卷臺上運至開卷位置上,經高度和寬度對中后,最終將鋼卷運送至開卷機。技術參數鋼卷小車行走方式:液壓油缸驅動升降油缸直徑×行程:140×500mm升降油缸升降速度:70mm/S車體行走速度: 40mm/S車體行走最大行程:1.5m結構說明主要由
6、車廂,升降油缸,承載鞍座,軌道,液壓管道,限位裝置等部件組成車廂為焊接鋼結構小車,由一臺油缸驅動車廂滾輪在軌道上前進或后退.承載鞍座及升降油缸均為焊接式結構,升降裝置由液壓缸驅動可上升和下降,并帶有立式導向裝置.開卷機用途:用于帶料張力開卷結構形式:臥式焊接減速箱體結構卷筒材料:ZG35卷筒結構形式:懸臂液壓漲縮棱錐結構卷筒直徑:508mm(整圓)漲縮范圍: 485508mm最大開卷速度:150m/min卷筒長度:600mm卷筒漲縮量:±25mm漲縮液壓缸: 250mm結構說明開卷機由卷筒部分,減速機部分,底座,傳動裝置等組成切頭轉向平臺用于帶料的切頭,切尾, 便于帶鋼對中焊接技術參
7、數最大剪切力:15T(max)最大剪切厚度;2.5m(max)剪切油缸行程:150mm剪切方式:導桿下切式剪切速度:30Mm/S結構說明:本設備由剪切平臺,傳動裝置,同步裝置等部分組成入口張力輥組數量:1套功能說明:利用S輥張力放大到矯直段允許指標結構形式及特點:采用鋼板及鋼管組焊,焊后定性處理,采用單臺電機拖動每臺拉緊輥技術參數拉緊輥直徑:500mm輥面寬度:600mm輥?zhàn)硬馁|(zhì):無縫管或焊管,焊后定性,表面襯聚胺脂橡膠,邵氏9095電動機功率:45KW × 2行星減速機矯直機數量:1套(1) 彎曲輥組功能說明:利用大的彎曲率變形,改變板帶板形結構形式:矯直單元為兩套彎曲輥組,一套矯
8、直輥組組成技術參數矯直輥直徑:25×40×75mm40×55×80mm平衡輥直徑: 200mm輥面寬度:600mm軋輥材質:9Cr2Mo(表面淬火,深度24mm)軋輥精度:圓柱度0.008/500彎曲量調試方式:精密機械蝸輪蝸桿副調整。調整電機:電機功率3KW,15T升降機(2) 矯直輥組功能說明:消除板殘余變形結構形式:一對矯直輥可以單獨調節,又可以整體調節。技術參數上矯直輥輥徑:200mm下矯直輥輥徑: 40×55×80mm輥面寬度:600mm軋輥材質:9Cr2Mo(表面淬火,深度24mm)軋輥精度;圓柱度0.008/500矯直量
9、調整方式:精密機械蝸輪蝸桿副調整調整電機:電機功率3KW,15噸升降機出口張力輥組 數量:一套 功能說明:利用S輥張力放大到矯直段允許指標 結構形式及特點:采用鋼板及鋼筆組焊,焊后定性處理,來用單臺電機拖動每臺拉緊輥。技術參數: 拉緊輥直徑:500mm 輥面寬度:600mm 輥?zhàn)硬馁|(zhì):無縫管成焊管,焊后定性,表面襯聚胺脂橡膠,邵氏9095。 電動機功率:45KW × 2 行星齒輪減速機浮動卷取機 數量:1套 功能說明:張力卷取 結構形式:臥式焊接減速箱體結構 減速機特點:A=850 卷筒結構形式:懸臂液壓漲縮棱錐結構。技術參數: 卷筒直徑:508(整圓) 卷筒長度:600mm 卷筒結
10、構形式:液壓無縫隙漲縮式卷筒漲縮范圍:485508mm最大收卷速度:150m/min卷筒漲縮量:±25mm漲縮油缸直徑:250mm卷取方式:下卷取選用ZQAL9-4摩擦導軌副隨動液壓缸:THOB-L1-180×200-TC6、電控系統 數量:1套 功能說明:直流驅動器采用歐陸590系統,所有直流電機采用數字直流控制,各區段張力、速度、力矩切換、動態補償、延伸率控制,卷徑計算、張力設定、機組的操作和控制通過可編程邏輯控制器實現,實現恒張力控制,操作面板進口觸摸屏顯示、操作,機組速度,張力設定允許微調。7、液壓站系統 數量:1套 功能說明:為液壓元器件提供動力技術參數: 系統最高工作壓力:14MPa 系統額定工作壓力:12MPa 系統使用傳動介質:YB-N46坑磨液壓油 系統清潔度要求:NAS 11級 系統正常工作油溫范圍:3050 系統所有用電元件采用直流:24V 冷卻方式采用水冷 泵站電機功率:11KW8、設備總報價:105.7萬元注:以上報價不含運費。9、設備供貨范圍序號設 備 名 稱單 位數 量備 注1上(卸)料小車臺22開卷機臺13入(出)口液壓剪套24拉矯機本體臺15入(出)口S輥臺26浮動卷取機臺
