高速公路瀝青路面縱向裂縫成因分析及防治

1、高速公路瀝青路面縱向裂縫成因分析及防治0820104403杜長棟【摘要】高速公路瀝青混凝土路面的縱向裂縫一直是高速公路路面破壞的主要部分，研究瀝青路面縱向裂縫的原因并分析，找出防治措施。【關鍵詞】高速公路，；瀝青路面，縱向裂縫，成因，防治。10概述縱向裂縫一般有兩種：第一種情況主要發生在緊急停車帶或路肩部位,，其形狀是沿路肩邊緣向內逐步擴大,呈月牙形，這種裂縫容易使路基發生滑移，危險性很大，；。第二種是中央分隔帶、路表、邊坡等滲水，使得局部路基受水浸泡，在動靜荷載的作用下，使得裂縫路段進一步產生小圓弧滑動趨勢，部分填料為弱膨脹土，施工中未予處理，在滲水后因含水量的變化，導致縱向裂縫進一步開展。

2、第三種是發生在行車道部位,多為縱向條帶狀，裂縫兩端未延伸到路堤邊緣。縱向裂縫在每條高速公路上或多或少都可以看見，路堤下的地基在橫向不可能是均勻一致的，路堤的壓實度在橫向也不可能均勻一致，因而長期來看細而短的縱向裂縫幾乎是不可能避免的，所以，路線設計和路基施工都應該盡力避免產生嚴重的早期路面縱向形變。實踐證明，地基處理得好，路基分層填筑和壓實得好，使路基盡可能均勻。道路縱向裂縫如治理不及時，當發展到一定階段后，路中可能會產生新的縱向裂縫(即形成了新的滑動面)。并且長時間雨、雪水的灌入，會使2m以外部分滑動加快，行車道在重載車的作用下，在34m部位出現第二道裂縫，這時第一道與第二道裂縫之間形成一個

3、板塊，這一板塊開始下沉，出現順行車道區一個U型路面帶，嚴重時路面發生條塊形碎裂，道路還可能向外側滑動，形成陡坎甚至坑槽，將嚴重影響行車。 圖1 高速公路瀝青混凝土路面縱向裂縫 圖2 高速公路瀝青混凝土路面縱向裂縫2 縱向裂縫的產因與防治2.1路堤滲水導致的縱向裂縫路堤滲水是導致的瀝青混凝土路面縱向裂縫的一個非常主要的方面。因?yàn)樗值倪M(jìn)入不僅降低了瀝青與礦料的粘結力，而且水分進入后的地基膨脹干燥后的地基收縮的這一一脹一縮的過程，同時在動載靜載的作用下很容易發生高速公路路面的縱向裂縫。路線從局部洼地通過，路堤位于洼地內和路堤位于坡面上都可以造成路堤滲水。2.1.1 路線從局部洼地通過，路堤位于洼地

4、內洼地的土層上部往往土質較細，在旱季或在干早地區洼地上部土層常是干的，其承載能力較大，其上填筑路堤后，洼地上部土層的含水量在短期內不會發生明顯變化。在開放交通后，如雨季雨量較大，表面水會向路堤兩側集中，如果路堤兩側沒有有效的排水溝(邊溝)，則路堤兩側將有積水。積水逐漸滲入土層并逐漸從路堤兩側坡腳下的土層向路堤中部下土層滲透。亦表面水向路堤匯集的同時，表面水還滲入沿途土層的上部，使上部土層過分潮濕。上部土層中的自由水將順坡度向下滲流到路堤邊部下的土層中。在冰凍地區，如冬季降雪量較大，春季化凍時，雪水將如上述雨季的降水那樣逐漸滲入路堤邊部下的土層中。由于較高路堤給地基的壓力從邊部到中部增加較大，因

5、此，地基土層中的自由水由邊部向中部滲透需要相當長的時間，而且滲入的水量也將愈來愈少。路堤兩側的積水，視積水位的高低。除向地基滲透外，還可能滲入路堤下部邊部土層中，并通道毛細作用逐漸向上，使路堤上部邊部的土層也變濕。由于路堤邊部土層的壓實度較中間部分差，一旦邊部土層變成潮濕，邊部土就產生固結形變，并導致硬路肩產生縱向裂縫。路基受到水的侵入,含水量顯著增大,同時,承載能力顯著降低。路基橫向承載能力顯著不均勻。兩側受水侵入地基的承載能力小,中部承載能力大(圖1)。由于路基承載能力的顯著差別,路堤產生不均勻沉降。路堤兩側邊部產生外傾式沉降,將路面和路基拉斷,在路面上產生寬度較大的裂縫。其特點是上寬下窄

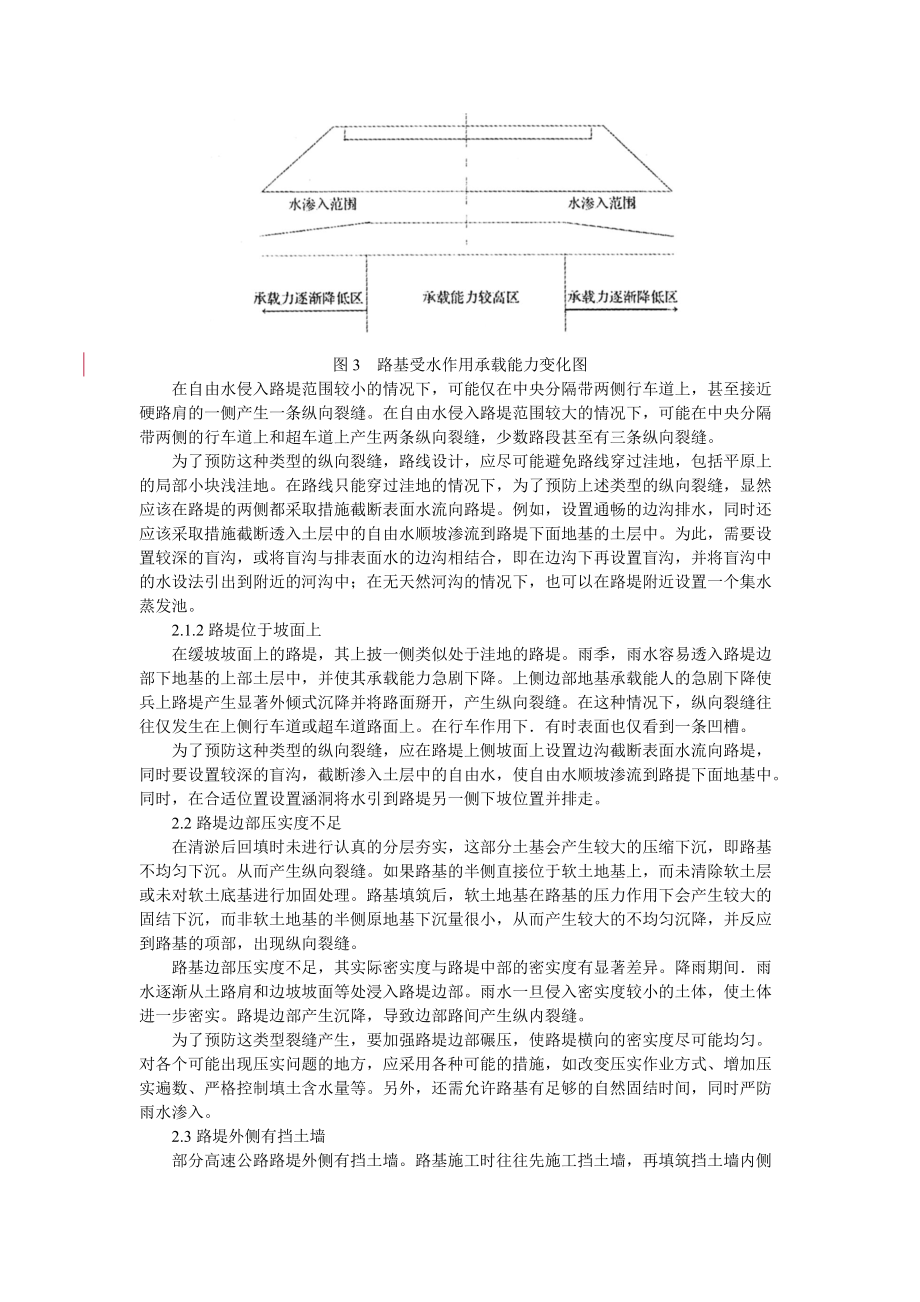

6、。這種情況下產生的縱向裂縫往往是以中央分隔帶為中心,兩側基本都有,而且基本是對稱的。圖3 路基受水作用承載能力變化圖在自由水侵入路堤范圍較小的情況下，可能僅在中央分隔帶兩側行車道上，甚至接近硬路肩的一側產生一條縱向裂縫。在自由水侵入路堤范圍較大的情況下，可能在中央分隔帶兩側的行車道上和超車道上產生兩條縱向裂縫，少數路段甚至有三條縱向裂縫。為了預防這種類型的縱向裂縫，路線設計，應盡可能避免路線穿過洼地，包括平原上的局部小塊淺洼地。在路線只能穿過洼地的情況下，為了預防上述類型的縱向裂縫，顯然應該在路堤的兩側都采取措施截?cái)啾砻嫠飨蚵返?。例如，設置通暢的邊溝排水，同時還應該采取措施截?cái)嗤溉胪翆又械淖?/p>

7、由水順坡滲流到路堤下面地基的土層中。為此，需要設置較深的盲溝，或?qū)⒚吓c排表面水的邊溝相結合，即在邊溝下再設置盲溝，并將盲溝中的水設法引出到附近的河溝中；在無天然河溝的情況下，也可以在路堤附近設置一個集水蒸發池。2.1.2路堤位于坡面上在緩坡坡面上的路堤，其上披一側類似處于洼地的路堤。雨季，雨水容易透入路堤邊部下地基的上部土層中，并使其承載能力急劇下降。上側邊部地基承載能人的急劇下降使兵上路堤產生顯著外傾式沉降并將路面掰開，產生縱向裂縫。在這種情況下，縱向裂縫往往僅發生在上側行車道或超車道路面上。在行車作用下有時表面也僅看到一條凹槽。為了預防這種類型的縱向裂縫，應在路堤上側坡面上設置邊溝截?cái)啾?/p>

8、面水流向路堤，同時要設置較深的盲溝，截?cái)酀B入土層中的自由水，使自由水順坡滲流到路提下面地基中。同時，在合適位置設置涵洞將水引到路堤另一側下坡位置并排走。2.2路堤邊部壓實度不足在清淤后回填時未進行認真的分層夯實，這部分土基會產生較大的壓縮下沉，即路基不均勻下沉。從而產生縱向裂縫。如果路基的半側直接位于軟土地基上，而未清除軟土層或未對軟土底基進行加固處理。路基填筑后，軟土地基在路基的壓力作用下會產生較大的固結下沉，而非軟土地基的半側原地基下沉量很小，從而產生較大的不均勻沉降，并反應到路基的項部，出現縱向裂縫。路基邊部壓實度不足，其實際密實度與路堤中部的密實度有顯著差異。降雨期間雨水逐漸從土路肩和

9、邊坡坡面等處浸入路堤邊部。雨水一旦侵入密實度較小的土體，使土體進一步密實。路堤邊部產生沉降，導致邊部路間產生縱內裂縫。為了預防這類型裂縫產生，要加強路堤邊部碾壓，使路堤橫向的密實度盡可能均勻。對各個可能出現壓實問題的地方，應采用各種可能的措施，如改變壓實作業方式、增加壓實遍數、嚴格控制填土含水量等。另外，還需允許路基有足夠的自然固結時間，同時嚴防雨水滲入。2.3路堤外側有擋土墻部分高速公路路堤外側有擋土墻。路基施工時往往先施工擋土墻，再填筑擋土墻內側的路堤。即使是內壁直立的擋土墻，緊靠擋土墻的路堤，壓路機也難于將土碾壓密實。某些擋土墻是內傾式(擋土墻內壁向路堤內部?jī)A斜)，靠近擋土墻的難于碾壓密

10、實的路堤更寬，而且緊靠擋土墻的一條較窄路堤帶由于壓路機碾輪根本碾壓不到，土體基本上是松的。路面竣工開放交通后，或遲或早靠擋土墻的那條密實度較差的路堤帶要產小固結形變，導致路堤邊部產生帶狀不均勻沉降，同時在路面上產生縱向裂縫和表面橫向形變(裂縫外側路面沉降)。為了預防或減輕這類縱向裂縫，可考慮在靠近擋土墻的路堤寬度按重型壓路機不宜再靠近擋土墻進行正常碾壓的寬度。在此寬度內用小型壓實設備(如小型振動壓路機，爆破夯等) 進行壓實，同時要顯著減薄壓實層的厚度，盡可能達到要求的壓實度。在條件許可的情況下，在此寬度內采用砂礫、砂或石屑等透水性較大的材料。還可以在上述寬度內，用二灰、二灰土、石灰土或水泥土分

11、居填筑和分層壓實。這些材料的強度不需要符合用做底基層時的強度標準，要求可以低得多。對這些材料的主要要求是：經過碾壓達到某一最小密實度時，養生后能夠形成一個整體。這個最小密實度或壓實度可用作施工碾壓質量控制的指標。2.4拓寬改造道路拓寬道路的縱向裂縫形成機理可能主要有兩種類型，即邊坡的整體滑塌和新舊路基的沉降差發展。根本原因在于新舊路基的固結程度不同，加寬部分的路基，土基屬于欠固結土，其沉降量大于老路面的路基、土基。從而導致在瀝青面層和基層中產生附加應力，此力如果大于面層的抗拉強度，路面就會開裂。預防這種縱向裂縫，在舊路拓寬工程中采取的相應措施包括：軟弱地基處理，舊路路堤臺階開挖，加筋墊層和加筋

12、土路堤等。在施工過程中，應盡可能將加寬部分的虛土及時清除掉，有防護的邊坡應及時將防護工程做起來。2.5前面的基本都是預防的措施，還有一些裂縫發生后的治理措施。裂縫發生后，按裂縫的寬度根據公路瀝青路面養護技術規范(JTJ 073. 2-2001)按以下方法分別予以處治:(1)縫寬在5mm以內清除縫中雜物及塵土,將稠度較低的熱瀝青(縫內潮濕時應采用乳化瀝青)灌入縫內,灌入深度約為縫深的2/3,然后填入干凈石屑或粗砂,并搗實,最后將溢出縫外的瀝青及石屑、砂清除。(2)縫寬在5mm以上除去已松動的裂縫邊緣,用熱拌瀝青混合料填入縫中,搗實?？p內潮濕時應采用乳化瀝青混合料。（邏輯性）3 結束語實際上，縱向

13、裂縫在每條高速公路上都可以見到。由于地基和填土在橫向不可避免的不均勻性，特別是在有表面水滲入的情況下，瀝青路面和水泥路面或遲或早都會產生一些細而短的縱向裂縫。因此，從長期看，細而小的縱向裂縫幾乎是不可避免的?？v向粗大的裂縫與變形,是路表彎沉與疲勞破壞作用的結果?；貜棌澇练从沉说缆氛w結構的親和強度和剛度,行車荷載作用下抵抗度形變能力。要求和控制在一定的彎沉設計標準之內,以防止形變和開裂的發生。而路面在達到臨界狀態所能承受的行車荷載的使用壽命,往往取決于這種重復荷載作用下的應力、應變的大小及作用的頻率,在如何進而區分病害性破壞于疲勞性破壞這些問題上,是個多因素互為影響的復雜問題,需做具體分析。實踐證明，地基處理得好，路基分層填筑和壓實得好，使路基盡可能均勻，特別在預先采取措施防止表面水滲入地基的情況下，可以大幅度減少縱向裂縫的數量，同時顯著延緩縱向裂縫出現的時間?！緟⒖嘉墨I(xiàn)】1劉哲峰 瀝青路面縱向裂縫病因
