10應用電子技術實驗指導材料(學生版)

1、10電子1、2班應用電子技術實驗指導材料 實驗一：二極管的識別與檢測請參考教材P5P7 實驗二：二極管整流電路的組裝與調試請參考教材P13P15 實驗三：三極管的識別與檢測請參考教材P35實驗四：單管共射分壓偏置放大器的調試（請參考P51-P55）一、實驗?zāi)康?、學會放大器靜態工作點的調試方法，分析靜態工作點對放大器性能的影響。2、掌握放大器電壓放大倍數、輸入電阻、輸出電阻及最大不失真輸出電壓的測試方法。3、熟悉常用電子儀器及模擬電路實驗設備的使用。二、實驗原理圖2 1為電阻分壓式工作點穩定單管放大器實驗電路圖。它的偏置電路采用FBi和FB2組成的分壓電路，并在發射極中接有電阻Rei和FFi，

2、以穩定放大器的靜態工作點。當在放大器的輸入端加入輸入信號Ui后，在放大器的輸出端便可得到一個與Ui相位相反，幅值被放大了的輸出信號uo，從而實現了電壓放大。圖4- 1共射極單管放大器實驗電路在圖2 1電路中，當流過偏置電阻FBi和吊2的電流遠大于晶體管T的基極電流I b時（一般510倍），則它的靜態工作點可用下式估算RB1Ub - UbeUb ："Ucc , I e :' I C ce= UCC IC （R3+ RE1+RZ1）RB1 * RB2民 + RF1電壓放大倍數Av二Rc-/-Rlrbe輸入電阻R = RB1 / Rb2 /rbe，輸出電阻 R o RC （式2-1

3、）1、靜態工作點的調試放大器靜態工作點的調試是指對管子集電極電流IC （或Uce）的調整與測試。靜態工作點是否合適，對放大器的性能和輸出波形都有很大影響。如工作點偏高，放大器在加入交流信號以后易產生飽和失真，此時u。的負半周將被削底，如圖2-2（a）所示;如工作點偏低則易產生截止失真，即uo的正半周被縮頂（一般截止失真不如飽和失真明顯）如圖2-2（b）所示。這些情況都不符合不失真放大的要求。所以在選定工作點以后還必須進 行動態調試，即在放大器的輸入端加入一定的輸入電壓Ui,檢查輸出電壓 uo的大小和波形是否滿足要求。如不滿足，則應調節靜態工作點的位置。2、輸入電阻R的測量為了測量放大器的輸入電

4、阻，按圖23入一已知電阻R,在放大器正常工作的情況下，Uo波形失真的影響電路在被測放大器的輸入端與信號源之間串 用交流毫伏表測出 US和U，則根據輸入電UII-U阻的定義可得R-|R (式2-2)I i UrUs U-R圖23輸入、輸出電阻測量電路3、輸出電阻R0的測量按圖2- 3電路，在放大器正常工作條件下，測出輸出端不接負載 Rl的輸出電壓UO和接入負載后的輸出電壓 U,根據RlRo ' RlUo即可求出Ro-i)Rl (Ul式 2-3)四、實驗內容實驗電路如圖21所示。為防止干擾，各儀器的公共端必須連在一起，同時信號源、 交流毫伏表和示波器的引線應采用專用電纜線或屏蔽線，如使用屏

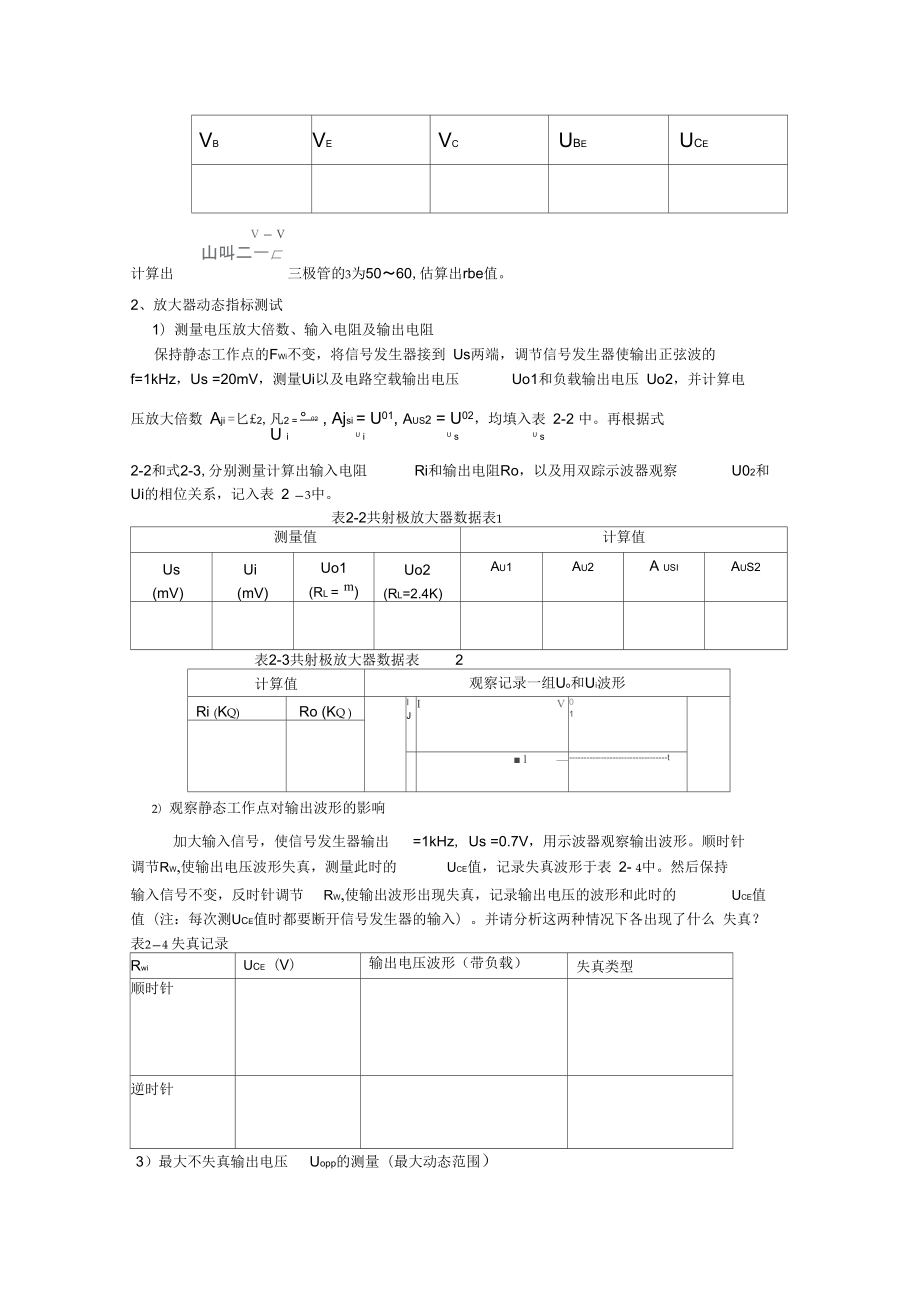

5、蔽線，則屏蔽線的外包金屬網應接在公共接地端上。K1閉合,K2斷開。1、靜態工作點的調整和測量接通直流電源 Vcc前，先將Rwi調至最大，函數信號發生器輸出旋鈕旋至零。令Us=0（即不接信號發生器，將放大器輸入端與地短路），接通Vcc（Vcc=12V）,調節Rwi使Vc =7V（集電極對地電位）左右，用萬用電表直流電壓擋測量Vb和Ve （對地電位），并測得UBe和UCe,記入表2-1中。表2 1靜態工作點數據表VBVEVCUBeUCeV V山叫二一匚計算出三極管的3為5060,估算出rbe值。2、放大器動態指標測試1）測量電壓放大倍數、輸入電阻及輸出電阻保持靜態工作點的FWi不變，將信號發生器接

6、到 Us兩端，調節信號發生器使輸出正弦波的 f=1kHz，Us =20mV，測量Ui以及電路空載輸出電壓Uo1和負載輸出電壓 Uo2，并計算電壓放大倍數 Aji =匕£2,凡2 = ° 02 , Ajsi = U01, Aus2 = U02，均填入表 2-2 中。再根據式U iU iU sU s2-2和式2-3,分別測量計算出輸入電阻Ri和輸出電阻Ro，以及用雙蹤示波器觀察U02和Ui的相位關系，記入表 2 3中。表2-2共射極放大器數據表1測量值計算值Us(mV)Ui(mV)Uo1(Rl = m)Uo2(Rl=2.4K)Au1Au2A usiAuS2表2-3共射極放大器數

7、據表2計算值觀察記錄一組Uo和Ui波形Ri (KQ)Ro (KQ )IJIV01 lt2）觀察靜態工作點對輸出波形的影響加大輸入信號，使信號發生器輸出=1kHz, Us =0.7V，用示波器觀察輸出波形。順時針調節Rw,使輸出電壓波形失真，測量此時的Uce值，記錄失真波形于表 2- 4中。然后保持輸入信號不變，反時針調節Rw,使輸出波形出現失真，記錄輸出電壓的波形和此時的Uce值值（注：每次測UCe值時都要斷開信號發生器的輸入）。并請分析這兩種情況下各出現了什么 失真？表24 失真記錄RwiUCe (V)輸出電壓波形（帶負載）失真類型順時針逆時針3）最大不失真輸出電壓Uopp的測量（最大動態范

8、圍）為了得到最大動態范圍，應將靜態工作點調在交流負載線的中點。為此在放大器正常工作情況下，逐步增大輸入信號的幅度，并同時調節Rwi （改變靜態工作點），用示波器觀察u。，當輸出波形同時出現削底和縮頂現象（如圖2 5）時，說明靜態工作點已調在交流負載線的中點。然后反復調整輸入信號，使波形輸出幅度最大，且無明顯失真時，用交流毫伏表測出UO （有效值），則動態范圍等于 2、2U0?；蛴檬静ㄆ髦苯幼x出 UOpp來。圖24靜態工作點正常，輸入信號太大引起的失真4）測量幅頻特性曲線取f-1kHz , Ui =20mV ,保持輸入信號的幅度不變，改變信號源頻率f ,逐點測出相應的輸出電壓出帶負載），記入表2

9、 5。表2 5幅頻特性曲線flfofnf (KHz)UO (V)Av= UO/U i實驗五：音樂芯片電子生日歌與白熾燈調光電路制作一、實驗?zāi)康?、熟悉二極管、三極管的應用2、學會動手制作簡單電路二、電子生日歌電路制作圖4 1是電子生日歌的電路原理圖。它由儲存好生日歌的芯片TS-088BD晶體管、揚聲器、按鈕開關和 3V電源組成。按動一下按鈕，就播放一首生日歌，按鈕一直接通，可連 續播放。圖4 1電子生日歌的電路實驗六小功率集成功放LM386的應用一、實驗?zāi)康?、熟悉集成功放的應用2、學會駐極體話筒極性的測試及其應用二、用LM386組成OTL應用電路4腳接“地”，6腳接電源(69V)。2腳接地，

10、信號從同相輸入端 3腳輸入，5腳通過220 卩F電容向揚聲器 RL提供信號功率。7腳接20卩F去耦電容。1、8腳之間接10卩F電容和 20k Q電位器，用來調節增益。兩腳的駐極體話筒，后部有兩個焊點，其中一個與外殼相連，這個焊點接電源的負極，另外一個焊點則是正電源和音頻信號輸出端，需用電阻、電容分離。具體連接方法：從焊點接一只電阻接正電源，阻值視電源電壓而定，一般2k以上，再從焊點接一只10微法電容輸出音頻信號。+ 6VoM© OlF 融一IH10lOkQ263410F+T1 8LM386 5722Q1F>實驗七：集成運放的指標測試及其應用請參見教材P98 P104實驗八：集成

11、門電路的邏輯功能測試一、實驗?zāi)康?、掌握集成門電路的邏輯功能及其表示方法。2、認識各種集成門電路及掌握空余端處理方法。 二、實驗集成門電路及引腳排列圖圖8 1 (a)四2輸入與非門74LS00引腳圖(輸入Ai、Bi，輸出Fi)備注：四2輸入與門74LS08與四2輸入異或門74LS86引腳圖類似于圖10 1 ( a)。VCCF4 A4B4F3A3B3141j-10-4_O -18J -1 -O -112 1 35 | 67|F1 A1 B1 F2 A2 B2 GND圖8 1 （ b）四2輸入或非門74LS02引腳圖、實驗方法測試門電路邏輯功能的兩種方法:1、靜態測試法：給集成門電路輸入端加固定高

12、、低電平，用示波器，萬用電表或發光二極管測出門電路的輸出響應。2、動態測試法： 給集成門電路輸入端加一串脈沖信號，用示波器觀察輸入波形與輸出波形 的同步關系。四、實驗內容1、集成門電路的功能靜態測試（1）從與門74LS08中選擇一個門，將該門輸入端分別接邏輯開關（0/1開關），對應的輸出端接發光二極管（LED0/1指示器）。接通該門電源，拌動 0/1開關，給該門輸入不同的邏 輯電平組合，觀察 LED0/1指示器顯示狀態，LED亮為高電平（邏輯1）, LED熄滅為低電 平（邏輯0）,并將輸出狀態填入表9 1中。（2） 從與非門74LS00中選擇一個門，測試方法與（1）相同；從或非門 74LS02

13、中選擇一 個門，測試方法與（1）相同；從異或門 74LS86中選擇一個門，測試方法與（1）相同。表8 174LS08 （與門）74LS00（與非門）74LS02 （或非門）74LS86（異或門）輸入AB輸出F輸出F輸出F輸出F0 00 11 01 1邏輯表達式邏輯功能2 、集成門電路的功能靜態測試4 2所示（方波信號可從,其它輸入均接高電平（0/1比較兩波形的相位關系，0位置，用示波器觀察此（1） 從與門74LS08中任一輸入端輸入單極性方波信號，如圖數字邏輯實驗系統中獲得， 方波信號頻率以能穩定觀察波形為準） 打在1位置），用示波器觀察輸入方波電壓與輸出方波電壓的波形, 將結果記錄到表10

14、2中。再將接輸入端的0/1開關其中之一打在時的輸入電壓和輸出電壓的波形，將結果記錄到表9 2中。1 圖8 2（2）從與非門74LS00中選擇一個門，測試方法與（1）相同；從或非門 74LS02中選擇一個門，測試方法與（1）相同；從異或門 74LS86中選擇一個門，測試方法與（1）相同。3、集成門電路多余輸入端的處理（1）與非門74LS00的B端仍接邏輯開關，使 A端分別接地、接電源 VCC、懸空、與B端并接，改變輸入狀態的高、低電平，觀察輸出端的狀態，并將輸出狀態填入表4 3中。（2）或非門74LS02的B端仍接邏輯開關，使 A端分別接地、接電源 VCC、懸空、與B端并接，改變輸入狀態的高、低

15、電平，觀察輸出端的狀態，并將輸出狀態填入表9 3中。表8 274LS08 （與門）74LS00（與非門）74LS02 （或非門）74LS86（異或門）輸入A （波形圖）B輸出F （波形圖）輸出F （波形圖）輸出F （波形圖）輸出F （波形圖）10表8 3輸入輸出AB74LS00 F174LS02 F1接地01接電源01懸空01A、B并接01總結實驗九：四人表決器邏輯電路設計與制作請參考教材P165P167實驗十：制作一個編碼器請參考教材P175P178實驗十一：設計一個二-十進制 BCD代碼的譯碼器并驗證請參考教材P180P183實驗十二：加法器的設計與測試請參考教材P192P194實驗十三：

16、用TTL與非門設計一個三人表決器設備及器件：自制數字實驗平臺，直流穩壓電源，萬用表，74LS00,74LS10（一）設計：1、 任務分析：設有 A、B、C三人，同意用"1"表示，反對用"0"表示；表決結果為 F，決 議通過用"1"表示，不通過用"0"表示。2、根據任務要求，不難列出真值表：ABCF000000100100011110001011110111113、根據真值表畫卡諾圖CAB0001111000010101114、根據卡諾圖，圈"1"，得函數表達式：F=AB+AC+BC由于題目要求用

17、 TTL與非門完成，所以需將表達式轉化成:5、根據函數表達式，畫邏輯電路圖，如圖 11 1圖11 1三人表決器邏輯電路（二）實驗：1、搭建電路；在面包板上插上芯片，并連線。選擇自制數字實驗平臺上的邏輯電平開關組（撥碼開關）任意3個為A、B、C;選擇自制數字實驗平臺上的邏輯電平指示（LED ）任意1個為F;2、 用直流穩壓電源提供 +5V電壓（用萬用表測），接入電路（注意地線也要接喲）3、撥動開關，觀察 LED，分析實測數據即可知道設計以及電路連接是否正確了。4、記錄數據（記錄在實驗報告上）。（三）自己設計完成：用 與非門”設計一個表決電路。當四個輸入端中有3個或4個“1時，輸出為“1”實驗十四

18、：測試集成觸發器請參考教材P214P216實驗十五：555定時器的應用（光控電子鳥的制作）一、實驗?zāi)康?、熟悉555定時器的組成和功能2、熟悉555定時器組成多諧振蕩器的典型應用二、光控電子鳥的制作與調試光控電子鳥是一個有趣的電子小玩具，利用照射在它上面的光線強弱變化而發出忽高忽地、音調多變的鳥叫聲。電子鳥電路如下圖，NE555時基電路和電阻 R1、光敏電阻 RG及電容器C1組成典型的無穩態振蕩電路（也稱多諧振蕩器）。接通電源后電路即起振，555的第3腳會交替出現高電平和低電平，推動喇叭發聲，其音調將隨振蕩頻率的變化而變化。電路 的振蕩頻率 f=1.44/（R1+2RG） X C1。使用時，讓

19、光敏電阻 RG置于燈光的照射下，然后用手指在RG上方上下左右晃動，以改變投射到RG上的光強，只要手指控制得好，喇叭就能模擬發出忽高忽低、非常逼真的多 種鳥叫聲。圖10- 1光控電子鳥電路圖實驗十二：集成計數器及其應用一、實驗?zāi)康?、了解測試計數器功能的方法。2、掌握集成計數器構成 N進制的計數器的連接方法。3、學習了解中規模集成計數器的計數分頻功能。二、實驗原理1、集成計數器74LS16174LS161 ,集成芯片的本實驗所用集成芯片為異步清零同步預置四位二進制遞增計數器 各功能端如圖12 - 1所示，其功能請參見教材。VCC1C01Q° |Q1Q,11Q3 |ET1|1 16151
