砌體項目工程方案方針監察實施組織

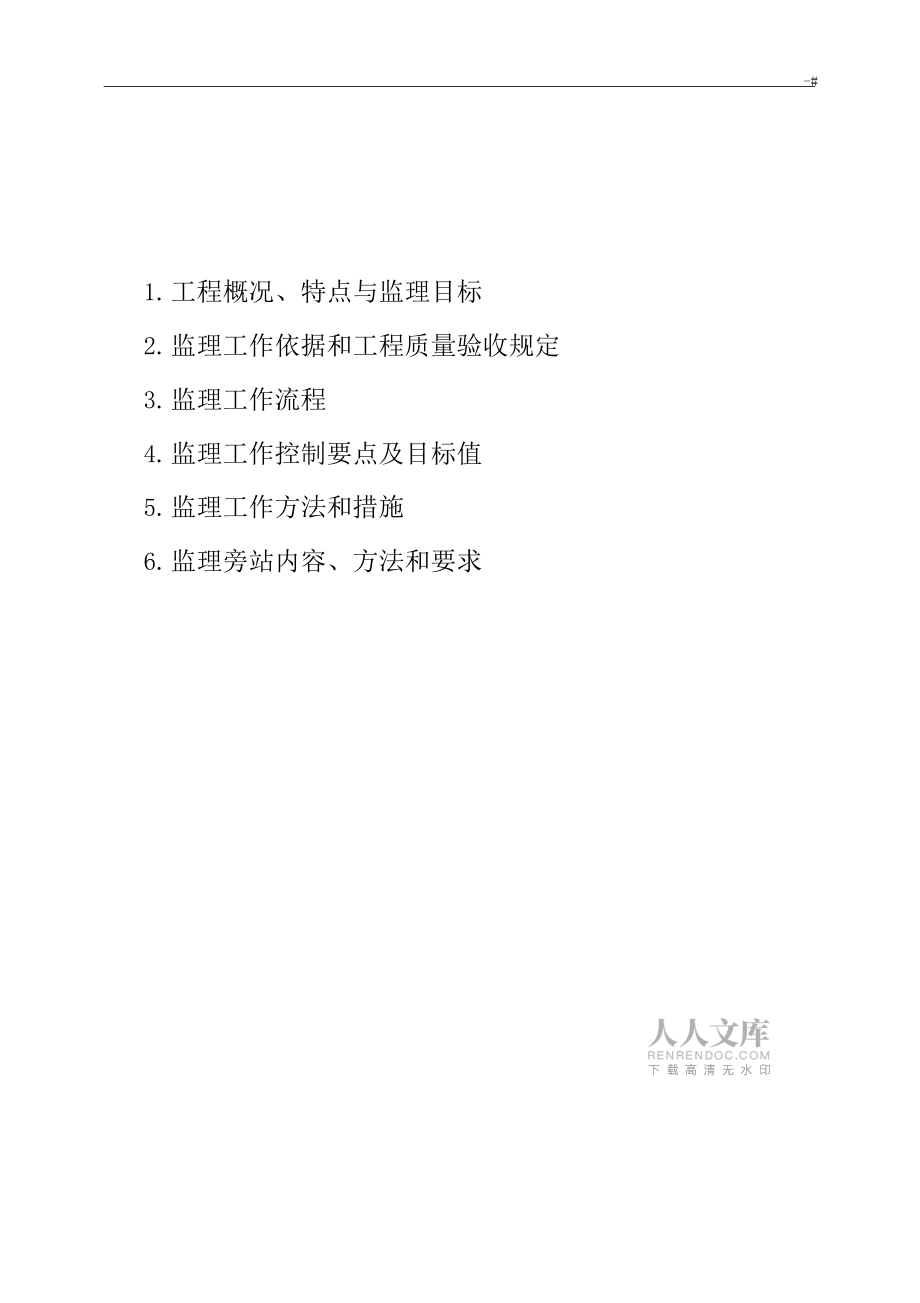

1、-#砌體工程監理實施細則工程名稱： 編 制 人： 批 準 人： 時 間：廣州市穗芳建設咨詢監理有限公司1. 工程概況、特點與監理目標2. 監理工作依據和工程質量驗收規定3. 監理工作流程4. 監理工作控制要點及目標值5. 監理工作方法和措施6. 監理旁站內容、方法和要求1 工程概況 本項目位于廣州南沙區南沙街金沙路西側，場地不遠為虎門高速公路、南沙港快速及碼頭，交通便利。由廣東省建筑設計研究院設計，工程設計標 高± 0.000 相當于絕對標高 7.20m?？傆玫孛娣e為 69276平方米，為框架 / 框 剪結構，塔樓共 13棟，其中 2棟 24層、4棟 25層、7棟 27層，東側地下

2、室為 1 層，西側地下室 2 層，裙房局部帶有商鋪、超市、公共等設施，帶幼 兒園配套設施，工程總建筑面積約 24 萬。 1層地下室底標高 -3.6m，層高 3.6m；2 層地下室底標高 -6.0m，層高 3.6m。商鋪、集中商業區層高 5.0m， 首層局部架空層層高 5.25.8m，塔樓標準層層高 2.8m。塔樓建筑總高度最 高 79.9m，最低 78.7m。幼兒園共 3 層，首層層高 2.7m，二、三層層高 3.0m。 2 監理目標質量目標：確保工程質量達到合格標準； 工期目標：按施工合同工期 6 個月； 投資目標：按合同要求控制總投資計劃。2 監理工作依據和質量驗收的一般規定2.1 執行標

3、準、法規工程測量規范砌體工程施工質量驗收規范建筑工程施工質量驗收統一標準建設工程監理規范2.2 質量驗收的一般規定本細則適用于主體分部和地基基礎分部中砌體子分部工程質量監理-# 據統一驗收標準， 對本子分部的分項工程應按樓層或伸縮縫劃分成若干個檢 驗批。3 監理工作流程3.1 砌體工程質量控制監理工作流程：-#3.2 監理進度控制工作流程如下：3.3 監理投資控制工作流程如下：4 監理工作的控制要點及目標值4.1 砌體工程所用材料 砌體工程所用的材料應有產品的合格證書、產品性能檢測報告，塊材、 水泥、鋼筋、外加劑等尚應有材料主要性能的進場復驗報告，嚴禁使用國家 和地方明令淘汰的材料。4.2 磚

4、砌體工程（ 1）砌體水平灰縫的砂漿飽滿度不得小于 80%。（ 2）磚砌體的位置及垂直度偏差應符合規范要求： （主控項目） 軸線位移偏移允許偏差： 10mm；層高垂直度允許偏差： 5mm；全高（> 10m）垂直度允許偏差： 20mm。 （ 3）磚砌體的灰縫應橫平豎直，厚薄均勻。水平灰縫厚度宜為10mm，但不應小于 8mm，也不應大于 12mm。（4）磚砌體的一般尺寸偏差應符合規范要求： 基礎頂面和樓面標高允許偏差： ± 15mm； 混水墻、柱表面平整度允許偏差： 8mm；清水墻柱為 5mm； 門窗洞口高、寬允許偏差： ± 5mm； 外墻上下窗口偏移允許偏差： 20mm；

5、 混水墻水平灰縫平整度允許偏差 ： 10mm；清水墻為 7mm； 清水墻游丁走縫允許偏差： 20mm。4.3 填充墻砌體工程（ 1）填充墻砌體的砂漿飽滿度不得小于 80%。（ 2）填充墻砌體的灰縫厚度和寬度應為 812mm。（空心磚和輕骨料 砼小型空心砌塊） ，對蒸壓加氣砼砌塊的水平灰縫厚度和豎向灰縫寬度分別 宜為 15mm 和 20mm。（3）填充墻砌體的一般尺寸偏差應符合規范要求： 軸線位移偏移允許偏差： 10mm； 垂直度（ H3m）允許偏差： 5mm；當 H>3m 時， 10mm 表面平整度允許偏差： 8mm； 門窗洞口高、寬允許偏差： ± 5mm；外墻上下窗口偏移允許

6、偏差： 20mm。4.4 砌體工程中構造柱（ 1）設置在砌體水平灰縫中鋼筋的錨固長度不宜小于 50d，且其水平或 垂直彎折段的長度不宜小于 20d和 150mm；鋼筋的搭接長度不應小于 55d。（2）設置在砌體水平灰縫內的鋼筋，應居中置于灰縫中。水平灰縫厚 度應大于鋼筋的直徑 4mm 以上。砌體外露面砂漿保護層的厚度不應小于 15mm。（ 3）構造柱位置及垂直度的允許偏差應符合規范要求： （主控項目） 柱中心線位置允許偏差： 10mm；柱層間錯位允許偏差： 8mm； 柱層高垂直度允許偏差： 10mm；全高（ 10m）垂直度允許偏差：20mm。5 監理工作的方法和措施5.1 監理質量控制工作方法

7、（1）旁站監督 在關鍵部位或關鍵工序施工過程中，如構造柱混凝土澆筑等，由監理 人員在現場進行旁站監督。（2）見證 由監理人員現場監督某工序全過程完成情況的活動。（3）平行檢驗 項目監理部利用一定的檢查或檢驗手段 ,在施工單位自檢的基礎上， 對 重要的分項工程或?qū)|(zhì)量有懷疑的材料、結構受業主委托，按照一定的比 例獨立進行檢查或檢驗的活動。（4）巡視 監理人員對正在施工的部位或工序在現場進行的定期或不定期的監督 活動。（5）指令文件 監理工程師適用監理合同賦于指令控制權對施工提出書面的指示和 要求。（6）支付控制手段質量監理以計量支付控制權為保障手段。（7）監理通知 監理工程師利用口頭或書面通知，

8、對任何事項發出指示，并督促施工單 位嚴格遵守和執行監理工程師的指示。 口頭通知： 對一般工程質量問題或工程事項， 口頭通知施工單位整 改或執行 ,必要時用監理工程師通知單形式予以確認。 監理工作聯系單：有經驗的監理工程師提醒施工單位注意的事項， 用監理工作聯系單形式。 監理工程師通知單： 監理工程師在巡視旁站等各種檢查時發出的問 題，用監理通知單書面通知施工單位，并要求施工單位整改后再報監理工程 師復查。 工程暫停令： 對施工單位違規施工， 監理工程師預見到會發生重大隱患，應及時下達全部或局部工程暫停令（一般情況下宜事先與業主溝通） 。5.2 監理質量控制措施施工階段質量控制是工程項目全過程質

9、量控制的關鍵環節， 工程質量?jī)?yōu) 劣很大程度上取決于施工階段的控制。工程質量控制管理，實際上是監理組 織參加施工的各施工單位按合同標準進行建設， 并對形成質量的諸因素進行 檢測、核驗，對差異提出調整，糾正措施的監督管理過程，這是監理的一項 重要職責。根據施工階段工程實體質量形成過程的時間階段劃分， 施工階段的質量控 制可分為事前控制、事中控制、事后控制三個階段。5.2.1 事前控制（1）審查施工單位資質及施工人員素質審查承擔砌體結構工程的施工單位及人員資質與條件是否符合要求， 經 監理工程師審查認可后進場施工。（2）審查施工組織設計或施工方案要求施工單位在砌體結構工程施工項目開工前報送詳細的施工

10、組織設計或施工技術方案。監理工程師應著重審查：主要技術組織措施是否具有針 對性、是否安全有效；施工程序是否合理；砌體施工質量控制等級、砌體材 料、砌體排列要求、構造柱的設置部位和要求、管線插座布線等是否明確； 施工組織設計或施工技術方案經監理審查批準后，應嚴格執行。（3）對工程所需原材料、半成品、構配件和永久性設備質量控制 監理工程師應對施工單位在采購主要施工材料、設備、構配件前提供的 樣品和有關訂貨廠家等資料進行審核， 在確認符合質量控制要求后書面通報 業主，在征得業主同意后方可由總監理工程師簽署工程材料構配件設 備報審表。材料、設備到貨后應及時復核出廠合格證、有關設備的技術參 數資料，并對

11、材料進行見證取樣復試。 水泥進場時應按產品合格證、出廠檢驗報告對其品種、級別、出廠 編號包裝、出廠日期等進行檢查，并應分批對其強度、安定性進行復驗。復 驗檢查數量按同一生產廠家、同一編號為一批。水泥的出廠編號按水泥廠年 生產能力確定。復驗報告合格后才能用于工程。當在使用中對水泥質量有懷 疑或水泥出廠超過三個月時（快硬硅酸鹽水泥超過一個月） ，應進行復驗， 并按復驗結果使用；不同品種的水泥不得混合使用。 砂漿用砂不得含有害雜質。砂漿用砂的含泥量不得超過 5%。 配置水泥石灰砂漿時，不得采用脫水硬化的石灰膏；消石灰粉不得 直接用于砌筑砂漿中。 拌制砂漿用水，水質應符合國家現行標準混凝土拌合用水標準

12、 JGJ632006 的規定。 砌筑砂漿應通過試配確定配合比。 當砌筑砂漿的組成材料有變更時， 其配合比應重新確定。凡在砂漿中摻入有機塑化劑、早強劑、緩凝劑、防凍 劑等，應經檢驗和試配符合要求后，方可使用。有機塑化劑應有砌體強度的 型式檢驗報告。 磚進場時應對其產品合格證進行檢查，并應按規定進行抽檢復驗。復驗檢查數量按同一生產廠家的同一強度等級或同一品種的燒結普通磚 15萬塊、多孔磚 5萬塊各為一驗收批， 抽檢數量為 1 組。復驗報告中磚的強度 等級必須符合設計要求。砌筑磚砌體時，磚應提前 12d 澆水濕潤。 小型砌塊進場時應對其產品合格證、產品性能檢測報告進行檢查， 并按同一生產廠家、同一品

13、種和規格的 1 萬塊小砌塊至少抽檢一組進行復 驗。其強度等級應符合設計要求。 蒸壓加氣砼砌塊和輕骨料混凝土小型空心 砌塊產品齡期應超過 28d?；炷列⌒涂招钠鰤K的運輸、裝卸過程中，嚴禁 拋擲和傾倒。 進場后應按品種、 規格分別堆放整齊， 堆置高度不宜超過 2m， 應防止雨淋。填充墻砌體砌筑前，應提前 2d 澆水濕潤。蒸壓加氣混凝土砌 塊砌筑時，應向砌筑面適量澆水。 進入施工現場的小砌塊在廠內的養護齡期不得少于 28 天，并必須 持有同一廠家的出廠合格證（合格證上標明生產廠家名稱、型號、規格、 產品等級、強度等級、密度等級、批量和生產日期）以及廣東省建材辦頒 發的建筑材料和建設機械產品準用證

14、。小砌塊標識、包裝等應符合粵建 材辦相關文件的有關要求。 承重小砌塊最小外壁厚 30mm，最小肋厚 25mm。 除框架填充內墻、住宅和其他民用建筑內隔墻、圍墻可使用合格品 等級小砌塊外，其他工程部位均應采用不得低于一等品等級的小砌塊。 7 度設防時， 多層砌體房屋不應超過七層， 總高度不應超過 21m，底 框房屋不應超過六層和 19m。 對± 0.00m 以下的砌體，應采用不低于 M10 的水泥砂漿砌筑，± 0.00m 以上砌體應采用水泥混合砂漿或?qū)Ｓ蒙皾{砌筑；對于承重砌體結構， 墻體砌塊的強度等級不低于 MU7.5 ，其中六層及以上房屋的底層墻體砌塊 強度等級不低于 MU

15、10 ；對于框架填充墻或其他自承重墻體的砌塊和砌筑砂 漿，強度等級不低于 MU5.0 和 M5 ，其中外墻不低于 MU7.5 和 M7.5。 鋼筋進場時，應檢查產品合格證、出廠檢驗報告，并應按規定抽取 試件作力學性能檢驗， 其質量必須符合有關標準的規定。 鋼筋安裝時， 鋼筋 的品種、規格和數量應符合設計要求。 構造柱、組合砌體構件的混凝土或砂漿的強度等級應符合設計要求。 各類構件每一檢驗批砌體至少應做一組試塊。（4）施工機械、設備的質量控制對工程質量有重大影響的施工機械、設備，應審查其設備的選型是否恰 當；審查提供的技術性能的報告中所表明的機械性能是否滿足質量要求和適 合現場條件；凡不符合質量

16、要求的不能使用。（5）嚴格審核分包單位的資質 未經監理審查認可和經查不能保證施工質量的分包單位，不得進場施 工；督促、檢查各分包單位建立質量保證體系。5.2.2 事中控制（1）一般規定 監理應要求施工單位嚴格按照批準的的砌體結構工程施工組織設計 （方案）組織施工。在施工過程中 ,當施工單位對已批準的施工組織設計進 行調整、 補充或變動時， 應重新進行報審， 經監理工程師審核同意后，再交 施工單位執行。 監理應按質量計劃目標要求，督促施工單位加強施工工藝管理，認 真執行工藝標準和操作規程， 以提高項目質量穩定性； 加強工序控制， 對隱 蔽工程實行驗收簽證制， 對關鍵部位構造柱砼澆筑進行旁站監理，

17、 中間檢查 和技術復核， 防止質量隱患。 檢查施工單位是否嚴格按照現行國家施工規范 和設計圖紙要求進行施工。 監理工程師應經常深入現場檢查施工質量， 如發 現有不按照規范和設計要求施工而影響工程質量時， 應及時向施工單位負責 人提出口頭或書面整改通知，要求施工單位整改，并檢查整改結果。 監理在接到隱蔽工程報驗單后應及時派監理工程師做好驗收工作 （但應事先確保施工單位在提交隱蔽工程驗收單前已認真做好自檢工作） 。 在驗收過程中如發現施工質量不符合設計要求， 應以整改通知書的形式通知 施工單位， 待其整改后重新進行驗收隱蔽工程， 并經監理工程師簽認隱蔽工 程申請表。未經驗收合格，施工單位嚴禁進行下

18、一道工序施工。 組織現場質量協調會。及時分析、通報工程質量狀況，并協調解決 有關單位間對施工質量有交叉影響界面問題， 明確各自的職責， 使項目建設 的整體質量達到規范、設計和合同要求的質量要求。 做好有關監理資料的原始記錄整理工作，并對監理工作影像資料加強收集和管理， 保證影像資料的正確性、 完整性和說明性。 本工程影像資料 以照片為主，所反映的具體部位有： （1）設置監理旁站點的部位； （2）隱蔽 工程驗收；（3）新工藝、新技術、新材料、新設備的試驗、首件樣板以及重 要施工過程；（4）施工過程中出現的嚴重質量問題及質量事故處理過程；（5）每周或每月的施工進度。影像資料的數量要求：對以上所規定

19、的具體 部位要求每出現一次，不少于 1 張，可根據實際需要增加。 砌體施工質量控制等級應控制在 B 級，控制內容為現場質量管理、 砂漿和砼強度、砂漿拌合方式、砌筑工人等四個方面。 在墻上留置臨時施工洞口，其側邊離交接處墻面不應小于500mm，洞口凈寬度不應超過 1m。臨時施工洞口應做好補砌。 本工程不得在下列墻體或部位設置腳手眼： 120mm 厚墻；過梁上與 過梁成 600 角的三角形范圍及過梁凈跨度 1/2 的高度范圍內；寬度小于 1m 的窗間墻；砌體門窗洞口兩側 200mm 和轉角處 450mm 范圍內；梁或梁墊 下及其左右 500mm 范圍內。施工腳手眼補砌時，灰縫應填滿砂漿，不得用 干

20、磚填塞。 設計要求的洞口、管道、溝槽應于砌筑時正確留出或預埋，未經設 計同意，不得打鑿墻體和在墻體上開鑿水平溝槽。寬度超過 300mm 的洞口 上部，應設置過梁。 擱置預制梁的砌體頂面應找平， 安裝時應采用 1:2.5 的水泥砂漿座漿。（2）砌筑砂漿控制 施工中當采用水泥砂漿代替水泥混合砂漿時， 應請?jiān)O(shè)計重新確定砂漿 強度等級。 砂漿現場拌制時， 各組成材料應采用重量計量。 砌筑砂漿應采用機械 拌制，自投料完算起，拌制時間不得小于 2min 。當摻用外加劑砂漿不得少 于 3min，摻用有機塑化劑的砂漿應為 3 5min。 砂漿應隨拌隨用， 水泥砂漿和水泥混合砂漿應分別在 3h 和 4h 內使用

21、 完畢；當施工期間最高氣溫超過 30時，應在 2h 和 3h 內使用完畢。 砌筑砂漿試塊強度必須符合合格標準要求。 抽檢數量為每一檢驗批且 不超過 250m3 砌體的各種類型及強度等級的砌筑砂漿， 每臺攪拌機應至少抽 檢一次。砂漿試塊應在砂漿攪拌機出料口隨機取樣制作。冬期施工砂漿試塊 的留置，除應按常規規定要求外，尚應增留 1 組與砌體同條件養護的試塊， 測試檢驗 28d 強度。（3）磚砌體工程事中控制 砌磚工程當采用鋪漿法砌筑時，鋪漿長度不得超過750mm；施工期間氣溫超過 30時，鋪漿長度不得超過 500mm。 豎向灰縫不得出現透明逢、瞎縫和假縫。 磚砌體施工臨時間斷處補砌時， 必須將接槎

22、處表面清理干凈， 澆水 濕潤，并填實砂漿，保持灰縫平直。 磚砌體的轉角處和交接處應同時砌筑， 嚴禁無可靠措施的內外墻分 砌施工。對不能同時砌筑而又必須留置的臨時間斷處應砌成斜槎，斜槎水平 投影長度不應小于高度的 2/3。臨時間斷處當不能留斜槎時，除轉角處外， 可留直槎，但直槎必須做成凸槎。留直槎處應加設拉結鋼筋，拉結鋼筋的數 量為每 120mm墻厚放置 16拉結鋼筋（ 120mm厚墻放置 26拉結鋼筋）， 間距沿墻高不應超過 500mm，豎向間距偏差不超過 100mm；埋入長度從留 槎處算起每邊均不應小于 1000mm；末端應有 900 彎鉤。 磚砌體組砌方法應正確，上、下錯縫，內外搭砌，上下

23、皮磚搭砌 長度不得小于 25mm。混水墻中長度小于或等于 300mm 的通縫每間不超過 3 處，且不得位于同一面墻體上（4）填充墻砌體工程事中控制 用輕骨料砼小型空心砌塊或蒸壓加氣砼砌塊砌筑墻體時， 墻底部應砌 燒結普通磚和多孔磚，或普通砼小型空心砌塊或現澆砼坎臺等，其高度不宜 小于 200mm。 輕骨料混凝土小型空心砌塊和蒸壓加氣砼砌塊不應與其他塊材混砌。 但由于構造需要，在頂、底部及細部采用其他塊材，不屬混砌。 填充墻砌體留置的拉結鋼筋的位置應與塊體皮數相符合。 拉結鋼筋應 置于灰縫中，埋置長度應符合設計要求，豎向位置偏移不應超過一皮高度。 填充墻砌筑時應錯縫搭砌， 輕骨料混凝土小型空心砌

24、塊搭砌長度不應 小于 90mm，蒸壓加氣砼砌塊搭砌長度，不應小于砌塊長度的1/3；豎向通縫不應大于 2 皮。 填充墻砌至接近梁、板底時，應留一定空隙，待填充墻砌筑完并應至 少間隔 7d 后，再將其補砌擠緊，補砌角度宜為 600。 封底多排孔砌塊砌筑時應“反砌” (即封底面朝上)，水平灰縫滿鋪， 用木錘敲擊定位、調整，豎向灰縫應插搗密實。 封底多排孔砌塊砌筑填充墻的設計與構造要求如下：(1) 住宅屋面宜做坡屋面。 屋面應采用外保溫措施， 屋面?zhèn)鳠嵯禂?shù)應符合 K 1.0W/( m2? K)。(2) 頂部二層填充墻的封底多排孔砌塊強度等級不宜小于 MU7.5 ，封底多 排孔砌塊的砌筑砂漿強度等級不應

25、小于 Mb7.5，其余各層的封底多排孔砌塊 強度等級不應小于 MU5.0 ，砌筑砂漿的強度等級不應小于 Mb5.0。砌體的自 重為 16.5Kn/m3(已包括砂漿、構造柱、實心混凝土砌塊、墻梁等，但不包 括墻面粉刷層)。(3) 填充墻和鋼筋混凝土墻、柱連接處 200mm 寬的范圍內，應采用實心 混凝土砌塊砌筑，并與封底多排孔砌塊咬合。柱內應預留 2 6 鋼筋與填充 墻拉結，拉結筋豎向間距為 400mm，鋼筋伸入墻內長度不小于 1000mm，并 置于封底多排孔砌塊座漿面的灰縫內。(4) 頂部二層的填充墻體應沿墻高每400mm 處(其余各層沿墻高每800mm 處)，在水平灰縫內設置通長 2 6 帶

26、肋鋼筋點焊網片，橫向短筋為 4200。(5) 墻面粉刷前， 填充墻與鋼筋混凝土構件內、外周邊的接縫處，應固定 設置寬度不小于每側 200mm 的鍍鋅鋼絲網片， 或采用其它有效的防裂措施。(6) 頂層和底層的外墻窗臺下， 應設置現澆鋼筋混凝土通長窗臺梁。 窗臺 梁的高度宜為砌塊高度的模數。縱筋不應小于4 10，箍筋不應小于 6200。具體工程中窗臺梁的斷面尺寸及配筋應由計算確定。窗臺梁標高處鋼 筋混凝土墻、柱，應預留與窗合梁縱筋同直徑的連接鋼筋，可采用受拉搭接或焊接等連接方式。（7）填充墻高度大于 4m 時，應在墻高的中部設置通長現澆鋼筋混凝土墻 梁。墻梁高度宜為砌塊高度的模數， 配筋不應小于

27、4 10，箍筋不應小于 6 200，并和鋼筋混凝土墻柱同直徑預留鋼筋連接，連接方式可采用受拉搭 接或焊接等。（8）構造柱的布置應符合下列規定：（a）填充墻墻長大于等于 4m 時應設置構造柱， 當窗間墻長度小于 1.0m 或懸墻時，均應采取整體性加強措施。（ b）構造柱的截面不應小于 190mm× l90mm，縱筋不應小于 412， 箍筋不應小于 6200，混凝土強度不應小于 C20。（ c）構造柱上下端應與各樓層梁板或基礎整體連接。（ d）帶構造柱的填充墻應采取先砌墻后澆注的施工順序，并設置馬牙 槎，沿墻高每 400mm設 26 拉結筋，每邊伸入墻內不宜小于 1m。（9）在施工安裝、

28、 使用過程中，未經設計單位同意， 不得在墻土隨意鑿槽 打洞。如經許可，鑿槽打洞部位應及時用 C20 細石混凝土或 Mbl0 砂漿全部 填實。當設置吊掛螺栓時，螺栓至少應與封底多排孔砌塊的一側外壁和一根 內縱肋錨固。（10）填充墻的外墻面裝飾當采用石材、金屬或附設其它重質裝飾面料和 玻璃幕墻時，須另行設計。（5）構造柱工程事中控制 構造柱澆筑砼前， 必須將砌體留槎部位和模板澆水濕潤， 將模板內 的落地灰、磚渣和其他雜物清理干凈，并在結合面處注入適量與構造柱砼相 同的去石水泥砂漿。振搗時，應避免觸碰墻體，嚴禁通過墻體傳震。 構造柱與墻體的連接處應砌成馬牙槎， 馬牙槎應先退后進， 預留的 拉結筋應位

29、置正確，施工中不得任意彎折。鋼筋豎向移位不應超過100mm，每一馬牙槎沿高度方向尺寸不應超過 300mm。鋼筋豎向位移和馬牙槎尺寸 偏差每一構造柱不應超過 2 處。 組合磚砌體構件， 豎向受力鋼筋保護層應符合設計要求， 距磚砌體 表面距離不應小于 5mm；拉結筋兩端應設彎鉤，拉結筋及箍筋的位置應正 確。（6）砼小型空心砌塊砌體工程事中控制 墻體施工前必須按設計圖房屋的軸線編繪小砌塊平、立面排列圖。 嚴禁使用斷裂的砌塊，砌塊砌筑應反砌。單排孔小砌塊上下皮砌塊應 對孔、錯縫搭接砌筑，灰縫應飽滿，砌筑時，墻面必須用原漿作隨砌隨勾縫 處理，缺灰處應補漿壓平、壓實，并作出凹縫，凹進墻面2mm，水平灰縫的

30、厚度和垂直灰縫的寬度應控制在 8 12mm，當垂直灰縫大于 20mm 時， 一般可采用 C20 細石混凝土灌縫，個別情況下無法對孔砌筑時， 可錯孔砌筑， 但其搭接長度不應小于 90mm，當小于 90mm 時，應在水平灰縫中設 4 點 焊網片，網片長度不小于 800mm。但無論何種情況，豎向通縫不得超過兩 皮小砌塊。雙排孔小砌塊應錯縫搭砌，搭接長度不應小于 90mm。 嚴禁在小砌塊墻體內混砌粘土磚或其他墻體材料， 隔墻和填充墻頂面 和上部結構接觸處應用一皮實心混凝土砌塊楔實， 但房屋頂層內隔墻頂應離 該處屋面板板底 15mm，縫內用 13 石灰砂漿或彈性膩?zhàn)忧度?；?yán)禁使用 斷裂小砌塊或壁肋中有豎

31、向裂縫的小砌塊砌筑承重墻體； 嚴禁使用外表明顯 受潮的小砌塊進行砌筑，陰雨季節應采取防雨措施。 不得在已砌筑墻上打洞鑿槽； 嚴禁在小砌塊墻體中預留水平溝槽； 水、 電、煤氣管道、箱盒、門窗均應在墻體砌筑時預留或預埋，一般可采用專用 留槽砌塊；門窗預埋鐵件、預埋木磚、管道衛生潔具支架預埋件以及開關、 插座預埋處，周圍應采用 C20 混凝土灌實。 嚴禁在砌筑的墻體上留設對砌塊墻體的整體強度有影響的腳手眼。 施 工時設置的臨時施工洞口，其側邊離交接處的墻面距離不應小于600mm，并沿洞高的兩側每 600mm各設 ? 4 點焊網片，同時在洞頂設鋼筋混凝土過 梁。 墻體的臨時間斷處應設在門窗洞口邊并砌成

32、斜槎，嚴禁留直槎；斜槎 長度應等于或大于斜槎高度。 190mm 或 240mm 厚的小砌塊內外墻和縱橫墻 必須同時砌筑并相互交錯搭接。 為防止頂層墻體開裂，應在頂層窗臺下設置鋼筋混凝土窗臺梁，頂層 縱橫墻應每隔 400mm 高度加設通長 ?4 點焊鋼筋網片。 7 度設防時，六層小砌塊房屋應在外墻四周、樓梯間四周和各內外墻 交接處設置芯柱，其中外墻四角灌實 5 個孔，樓梯間四角內外墻交接處灌實 4 個孔，內墻交接處灌實 3 5 個孔；頂層各內外墻門、 窗洞兩側宜加插筋芯 柱，灌實 1 個孔。頂層所有橫墻和端開間內縱橫每隔 23 個孔洞，設雙孔 插筋芯柱。 芯柱應符合下列構造要求：(a) 芯柱截面

33、不應小于 120mm× 120mm，混凝土強度不應低于 C20。(b) 芯柱每孔內插豎筋不小于 1?12 ，上下與圈梁錨固，錨固長度大于 500mm，上下樓層鋼筋上部綁扎搭接， 搭接長度不小于 40d，并不小于 50mm。(c) 芯柱應沿房屋全高貫通，并與各層圈梁澆注成整體，若采用預制 樓板時，在芯柱位置處的每層樓板應留缺口或澆一條現澆板帶，以保證芯柱 貫通。(d) 在樓面或圈梁面砌筑第一皮小砌塊的， 應用開口砌塊砌出清掃孔， 芯柱混凝土必須待墻體砌筑砂漿強度等級大于 1MPa 時方可澆灌，應連續澆 灌至離芯柱最上一皮小砌塊頂面 50mm 止，不得留施工縫。(e) 芯柱混凝土的實際灌

34、入量嚴禁小于計算需要量。 鋼筋混凝土芯柱與墻體相接處，應沿柱高每隔 600mm 在水平灰縫內 設置 ?4 點焊網片，網片伸入墻內不得小于 1000mm；對框架填充墻，應沿 柱高每隔 400mm 預留 2?6 鋼筋與填充墻拉結，鋼筋伸入墻內的長度不小于 1000mm，且每層至少二道鋼筋通長拉結， 當為二級框架時， 沿墻高用 2 ? 6， 每隔 400mm 全部接通。單排孔混凝土小型空心砌塊拉結筋應按放在專用留 槽砌塊中，用 C20 細石混凝土灌實。圈梁高度不應小于 190mm，混凝土強度不低于 C20，圈梁下一皮小砌塊 必須采取有效封底措施；山墻及橫墻圈梁的鋼筋應彎入縱向圈梁內，彎入長 度滿足 35d 和 50mm。小砌塊墻體與構造柱連接處應砌成馬牙槎。從每層柱腳開始先退后進，形成200mm×200mm的凹凸槎口。柱墻間用 2 ? 6 拉結筋拉結，間距400mm， 每邊伸入墻內長應為 1000mm。填充墻施工還應符合下列要求：(a) 填充墻厚度不得小于 190mm，90mm 厚的填充墻用于廚房、衛生 間隔斷。(b) 填充外墻第一皮小砌
