1、第30卷第18期農業工程學報 V ol.30 No.18 176 2014年9月Transactions of the Chinese Society of Agricultural Engineering Sep. 2014 基于噴油脈寬測試法的汽車油耗智能測試技術付百學1,2,胡勝海2(1. 黑龍江工程學院汽車與交通工程學院,哈爾濱 150050;2. 哈爾濱工程大學機電工程學院,哈爾濱 150001摘 要:針對汽車油耗測試存在的問題,采用單片機控制技術,通過直接測試噴油器噴油脈寬測試汽車油耗,研制汽車油耗智能測試儀器。根據汽車發動機噴油器噴油控制原理,確定汽車油耗測試方法?；谟秃臏y試原

2、理構建汽車油耗測試系統的數學計算模型,并在標準狀態下對該數學模型進行修正。根據油耗測試系統的功能要求,選定汽車油耗測試控制系統的單片機型號,確定汽車油耗測試控制系統各組成模塊的功能,編寫了噴油脈沖信號采集系統和汽車油耗測試系統主程序。結合汽車油耗測試樣機和汽車測功試驗臺,搭建油耗測試樣機試驗系統,對試驗數據進行處理分析,汽車油耗測試樣機的相對誤差可達到0.46%;噴油器特性參數受發動機轉速變化影響較大,會影響到汽車油耗測試精度,需要對發動機不同轉速條件下的噴油器特性參數進行修正,可進一步提高汽車油耗測試精度。該研究可為研制高精度、智能型汽車油耗測試儀器提供參考。關鍵詞:汽車;油耗;測試;電噴發

3、動機;測試儀器;研發;試驗中圖分類號:U279.3 文獻標識碼:A 文章編號:1002-6819(2014-18-0176-07付百學,胡勝海. 基于噴油脈寬測試法的汽車油耗智能測試技術J.農業工程學報,2014,30(18:176-182.Fu Baixue, Hu Shenghai. Automobile fuel consumption intelligent testing technology based on fuel injection pulse-width test methodJ. Transactions of the Chinese Society of Agricul

4、tural Engineering (Transactions of the CSAE, 2014, 30(18: 176-182. (in Chinese with English abstract0 引 言汽車油耗測試方法分直接測試法和間接測試法1-2。直接測試法通過計量一定時間內汽車消耗的燃油體積或質量得到汽車油耗3-4,需拆開發動機油路接入油耗儀,使用不便,且存在安全隱患,影響油耗測試精度5;間接測試法以碳平衡法為主,測試精度較高6-7,但測試設備昂貴,體積大,無法移動,取樣口需要與發動機排氣管密封連接,實際應用受到限制8。目前,電噴發動機油耗測試一般采用專用的電噴油耗傳感器9-10,

5、或采用2套普通流量傳感器配合使用11-12。其測試原理大致相同,都需要將流量傳感器串接到發動機油路中,操作繁瑣,且傳感器信號滯后較大13-14;由于電噴發動機的噴油壓力大,回油量多15,且油溫較高,易造成連接在傳感器上的回油管軟化脹爆16-17。為此,直接測試噴油收稿日期:2013-09-09 修回日期:2014-09-20基金項目:黑龍江省科技攻關計劃資助項目(GZ07A503,黑龍江工程學院博士基金項目(2014BJ15作者簡介:付百學(1967,男,漢族,哈爾濱人,工學博士,教授,主要從事汽車電控技術、汽車測試技術研究。哈爾濱市,黑龍江工程學院,150050。Email:fbxns 器噴

6、油脈寬,結合噴油器噴油特性,由單片機進行處理,獲得噴油量,進行汽車油耗不解體智能測試18-19。1 油耗測試原理及數學計算模型1.1 汽車油耗測試原理電噴發動機采用電磁噴油器直接向各缸進氣門附近或進氣總管噴油。噴油器電磁線圈的一端接12 V電源的正極,另一端接發動機電子控制單元(electronic control unit,ECU中的驅動電路,發動機ECU以方波脈沖的形式控制驅動電路中功率晶體管的導通和截止,即控制噴油器線圈通電開始時刻和通電持續時間,從而控制噴油器的噴油時刻和噴油量20-21。油耗測試系統以單片機為核心,外圍電路包括噴油脈沖信號采集模塊、轉速信號處理模塊、按鍵模塊、電源模塊

7、、顯示模塊、打印模塊和數據通訊模塊(RS232C等,見圖1。油耗測試系統直接采集由發動機ECU發出的噴油脈沖信號,經濾波、整形后送入單片機,檢測出一定時間內噴油器的累計噴油時間和噴油次數,得到噴油器的噴油脈沖寬度,確定發動機燃油消耗質量和噴油脈寬之間的關系。·農業信息與電氣技術·第18期 付百學等:基于噴油脈寬測試法的汽車油耗智能測試技術 177 注:VT 1為驅動電路中的功率晶體管;VT 2為噴油脈沖信號采集電路中的功率晶體管;R 1、R 2、R 3、R 4為電阻,;C 為電容,F ;U 2A 、U 2B 、U 2C 為二極管導通電壓,V ;D 為穩壓管,V 。Note:

8、 VT 1 refer to the power transistor in the drive circuit; VT 2 refer to the power transistor in fuel injection pulse signal acquisition circuits; R 1, R 2, R 3, R 4 refer to the resistance, ; C refer to the capacitance, F; U 2A , U 2B , U 2C refer to the diode turn-on voltage, V; D refer to the V ol

9、tage regulator tube, V .圖1 發動機油耗測試系統電路原理圖Fig.1 Engine fuel consumption testing system of circuit schematic diagram1.2 汽車油耗測試數學計算模型噴油器單次噴油量的計算22:2(n n f a q A g P P t = (1式中:q 為噴油器單次噴油量,g ;n 為噴油器噴嘴流量系數;A n 為噴油器噴嘴截面積,m 2;g 為重力加速度,m/s 2;為燃油密度,kg/m³P f 為噴油器噴油壓力,Pa ;P a 為進氣壓力,Pa ;t 為噴油器針閥開啟時的持續時間,ms

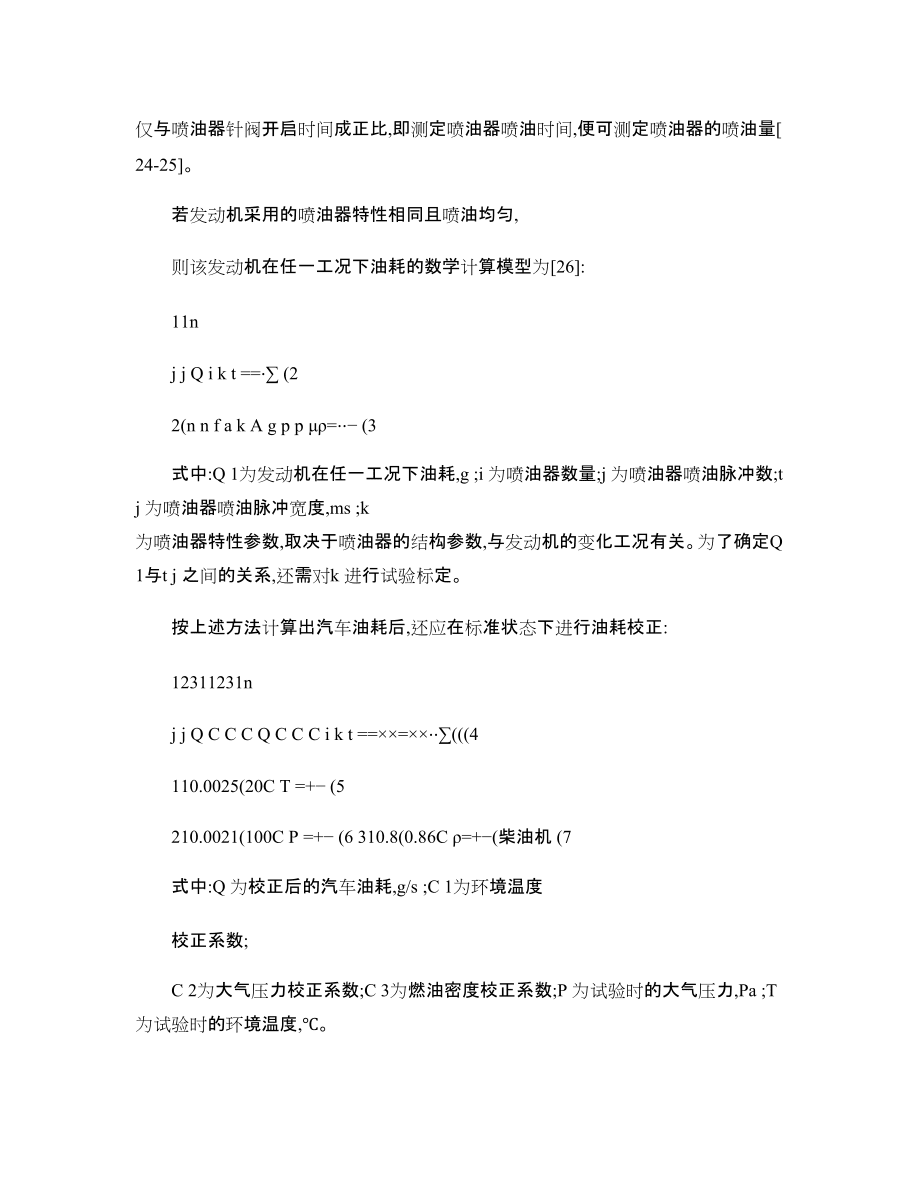

10、 。型號確定的噴油器,n 和A n 為定值23。油壓調節器保持噴油器前后壓差(P f P a 恒定,燃油密度變化的影響可通過后續標準狀態下修正加以解決,噴油器每次噴油量僅與噴油器針閥開啟時間成正比,即測定噴油器噴油時間,便可測定噴油器的噴油量24-25。若發動機采用的噴油器特性相同且噴油均勻,則該發動機在任一工況下油耗的數學計算模型為26:11nj j Q i k t = (22(n n f a k A g p p = (3式中:Q 1為發動機在任一工況下油耗,g ;i 為噴油器數量;j 為噴油器噴油脈沖數;t j 為噴油器噴油脈沖寬度,ms ;k 為噴油器特性參數,取決于噴油器的結構參數,與

11、發動機的變化工況有關。為了確定Q 1與t j 之間的關系,還需對k 進行試驗標定。按上述方法計算出汽車油耗后,還應在標準狀態下進行油耗校正:12311231nj j Q C C C Q C C C i k t =××=××(4110.0025(20C T =+ (5210.0021(100C P =+ (6 310.8(0.86C =+(柴油機 (7式中:Q 為校正后的汽車油耗,g/s ;C 1為環境溫度校正系數;C 2為大氣壓力校正系數;C 3為燃油密度校正系數;P 為試驗時的大氣壓力,Pa ;T 為試驗時的環境溫度,。2 油耗測試控制系統2.1 單片

12、機油耗測試系統采用AT89C55 8位單片機,256B RAM ,20k Flash 程序存儲器,數據存儲器采用非易失性RAM ,能長期保存測量數據。32個I/O 端口,3個16位定時器,8個中斷源,時鐘頻率高達20 MHz ,閃爍存儲器允許在線電擦除、電寫入或使用通用編程器對其重復編程;其功耗低、性能好,主要完成數據地采集、運算、顯示、打印及通訊等功能。2.2 模塊功能1噴油脈沖信號采集模塊對噴油器驅動電壓信號進行濾波、檢波,并使用施密特觸發器對信號整形,送入單片機進行A/D 轉換。2轉速信號處理模塊對轉速傳感器的脈沖信號經阻容濾波,控制三極管導通后將脈沖信號送入單片機。3按鍵模塊用于切換測

13、控電路,選擇測量并顯示瞬時油耗、平均油耗和累計油耗。4電源模塊采用汽車專用的低壓差正電壓穩壓器,將12 V 蓄電池電壓降壓并穩壓為5 V ,對單片機和顯示器供電。5顯示模塊采用液晶顯示器,實時顯示測試農業工程學報 2014年178數據。6打印模塊通過打印機接口外接微型打印機,進行數據打印輸出。7RS232C 可實現與其他計算設備通訊,擴展系統功能。2.3 噴油脈沖信號采集系統 噴油器噴油脈沖信號是油耗測試系統最主要的測試參數,采集該信號并進行處理后,可最大限度地還原發動機ECU 的噴油控制脈沖,在噴油器連接器連線處可采集到該信號,參見圖127-28。當ECU 控制信號為低電平時,VT 1的發射

14、極與集電極不導通,噴油器端子2處于高電平,噴油器停止噴油;VT 2的基極處于高電平,其發射極與集電極導通,U 2A 的端子1處于低電平,經過2次翻轉后得到低電平,輸入單片機的端子INT0。當ECU 控制信號為高電平時,三極管VT 1的發射極與集電極導通,噴油器端子1處于低電平,噴油器開始噴油;三極管VT 2的基極處于低電平,其發射極與集電極不導通,電壓反向器U 2A 的端子1處于高電平,經過2次翻轉后得到高電平,輸入單片機的端子INT1。 由于噴油器線圈電感作用,噴油器每次噴油結束時會出現一個約70 V 的尖脈沖,采用12 V 穩壓二極管D過濾該脈沖。另外,發動機振動以及汽車行駛中的抖動,會對

15、方波信號的采集產生干擾,采用RC 電路去除干擾,配合電壓反向器對采集信號進行整形、濾波、限幅,以得到平整的方波輸入單片機,見圖2。 a. 原始波形a. Original waveform b. 整形方波 b. Plastic square wave注:t 1、t 2、t j 為噴油器噴油脈沖寬度,ms ;j 為噴油器噴油脈沖數。 Note: t 1, t 2, t j refer to the injector fuel injection pulse width ,ms; j refer to the fuel injector fuel injection pulse number.圖2

16、噴油脈沖信號及整形方波Fig.2 Injection pulse signal and plastic square信號采集電路與單片機之間用光電隔離器(4N25連接,可去除其他電氣信號產生的干擾。4N25結構見圖3,端子1和5接5 V 電壓作為比較電壓,端子2、4分別為信號采集電路的輸入、輸出端。當端子2的信號為低電平時,發光管導通發光,光電管接收到光信號隨之導通,端子4輸出高電平;當端子2的信號為高電平時,發光管沒有壓降不發光,光電管不導通,端子4輸出低電平。可見,光電隔離器的輸出端為信號采集電路輸出信號的翻轉。注:1.接5 V 作為比較電壓,2.接信號采集電路的輸入端,3.搭鐵, 4.光

17、電隔離器(4N25的輸出端,5.接5 V 作為比較電壓。Note: 1-join 5 V as comparing voltage; 2-join input terminals of the signal acquisition circuit; 3-ground; 4-output terminals of optoelectronic isolator (4N25; 5-join 5 V as comparing voltage.圖3 光電隔離器4N25結構Fig.3 Structure of optoelectronic isolator 4N25信號采集電路輸出信號經過4次翻轉,送到

18、單片機中的信號為原始采集信號。將處理過的采集信號送入單片機的外中斷口,利用單片機的外中斷和定時器溢出中斷的配合,確定一定時間內的噴油脈寬。2.4 汽車油耗測試系統主程序汽車油耗測試系統主程序見圖4,通過外中斷INT0測量噴油脈沖寬度,其數據送入單片機,計算和顯示測量時間、瞬時流量、累計油耗和平均油耗。圖4 汽車油耗測試系統主程序Fig.4 Main program of engine fuel consumption test system主程序運行時,對I/O 、定時器/計數器、中斷控制寄存器等初始化,通過INT0外中斷和T/C0溢出中斷得到外圍采集系統的輸入信號,進行分析判斷后,結合單片機

19、內的預存數據,計算噴油器的噴油量;根據汽車運行狀態和控制按鍵信息,計算汽第18期付百學等:基于噴油脈寬測試法的汽車油耗智能測試技術 179車油耗。INT0外中斷子程序用于計量有效噴油脈寬。當采集的信號送入單片機后,判斷是否為高電平,若為高電平,則T/C0計數器開始計數;若為低電平,則T/C0計數器停止計數,并將計數值存入RAM,下次為高電平時,則在此計數值的基礎上繼續計數,從而得到一定時間內噴油脈沖的有效寬度。T/C0定時器溢出子程序配合INT0外中斷子程序?qū)Σ杉盘栠M(jìn)行計量,當達到設定溢出時間(1 s時,取出有效噴油脈寬值存入RAM,用于后續分析與計算。3 樣機試驗與數據處理分析3.1 試驗

20、方法油耗測試儀樣機見圖5,油耗測試儀樣機試驗系統見圖6。試驗在汽車測功試驗臺上進行,示波器用于監測噴油器脈沖信號波形;解碼器用于監測發動機噴油器單次噴油脈寬,以驗證油耗測試儀的測試精度29-30。 圖5 油耗測試儀樣機Fig.5 Prototype of fuel consumption testing equipment圖6 油耗測試儀樣機試驗系統Fig.6 Experimental system of fuel consumption testingequipment prototype連接儀器設備,啟動發動機,待發動機運行穩定后進行試驗;將測功機設定為定時測量模式,并控制油耗測試儀與其同

21、步測量;達到預定測量時間時,讀取油耗測試儀顯示的1缸“噴油時間”、“噴油次數n”,同時記錄測功機測出的油耗和發動機轉速。噴油器特性參數k的標定:噴油脈沖寬度(t是指噴油器針閥每次開啟時的持續時間,根據和n計算,即t =/n。根據測試規定時間內(如60 s的n、及發動機油耗Q(由測功機測試得到,可標定出噴油器特性參數:1/(njjk Q i t=(8 3.2 數據處理固定發動機節氣門開度,在發動機不同轉速下進行測試,每組試驗時間設定為60 s。試驗數據及處理見表1,表中數據為在不同轉速下測試3次的平均值,Q L為發動機臺架測得油耗,g;Q S為油耗測試儀測得油耗,g。保持發動機轉速不變(取發動機

22、轉速為3 500 r/min,改變發動機節氣門開度,噴油器特性參數與發動機節氣門開度的變化關系見表2。表1 不同轉速條件下試驗數據與處理Table 1 Test date analysis and process under different speed臺架數據Bench data油耗測試儀數據Fuel consumption meter data處理數據Process the data發動機轉速Engine peed/ (r·min-1油耗Fuelconsumption Q L/g噴油時間Injectiontime /ms噴油次數Number ofinjection n油耗Fue

23、l consumptionQ S/g噴油脈寬Fuel injectionpulse width t/ms噴油器特性參數Fuel injector characteristicparameters k (×10-3油耗相對誤差Fuel consumptionrelative error/%700 66.21 5868 398 66.42 14.74 2.820 +0.32 1000 69.52 6249 500 69.34 12.50 2.781 0.26 1500 79.31 7138 748 79.43 9.54 2.777 +0.15 2000 93.82 8 943 1 002

24、 93.60 8.93 2.622 0.232500 115.41 11 310 1 253 115.18 9.03 2.551 0.203000 145.82 14 489 1 501 145.45 9.65 2.516 0.253500 181.23 18 368 1 749 180.39 10.50 2.466 0.464000 231.82 23 618 2 001 232.59 11.80 2.454 +0.334500 313.21 32 642 2 252 313.98 14.50 2.399 +0.255000 390.82 41 748 2 506 389.56 16.66

25、2.340 0.32注:發動機節氣門開度為80%;每組試驗時間為60 s。Note: Engine throttle opening is 80%; testing time of each set is 60 s.農業工程學報 2014年180表2 不同節氣門開度條件下試驗數據與處理 Table 2 Test date process under different throttle opening臺架數據 Bench data油耗測試儀數據 Fuel consumptionmeter data發動機節氣門開度 Engine throttleopening /%油耗 Fuel consump

26、tion Q L /g 噴油時間Injection time / ms 噴油次數 Number of injection n噴油器 特性參數 Fuel injector characteristic parameters k (×10-310 55.73 5 652 386 2.465 20 63.36 6 423 498 2.466 30 71.30 7 234 739 2.464 40 88.42 8 968 996 2.465 50 108.37 10 986 1 228 2.466 60 137.72 13 968 1 492 2.465 70 173.28 17 567 1

27、 702 2.466 80 226.64 22 967 1 997 2.467 90 315.20 31 968 2 231 2.465 100403.7440 9642 4952.464注:發動機轉速為3 500 r·min -1。 Note: Engine speed is 3 500 r·min -1.3.3 結果分析1汽車油耗相對誤差可控制在0.46%以內。2噴油脈寬隨發動機轉速升高而減小,在 2 000 r/min 之后,噴油脈寬隨轉速升高而有所增增加。說明發動機轉速變化,會引起噴油器噴油脈寬的大小發生變化。實時測量噴油器噴油脈寬,通過積分計算,可精確計算噴油器噴

28、油量,從而提高汽車油耗測試精度。3噴油器特性參數隨發動機轉速的升高而減小,原因是發動機負荷不變,進氣歧管處的空氣壓力隨著發動機轉速的升高而減小,使噴油器噴油壓力減小。為提高汽車油耗測試精度,根據表1數據,可采用線性回歸法,對噴油器特性參數進行修正。4由表2可知,發動機負荷變化時,噴油器特性參數基本不變,即發動機負荷變化對汽車油耗測試精度幾乎不產生影響。對于進氣溫度、冷卻液溫度、蓄電池電壓等多種影響噴油量和噴油脈寬測量精度的因素,可在軟件設計中采用數學模型進行修正,以減小檢測量與實際噴油量之間的誤差,提高測量精度。4 結 論1基于直接測試噴油器噴油脈寬原理,結合噴油器噴油特性,構建了汽車油耗測試

29、數學計算模型,測量噴油器噴油脈寬,即可計算出汽車油耗。2設計的噴油脈沖信號采集系統,使噴油脈沖信號處理實時化,動態特性好,對于瞬變工況測量具有優越性。3研發的汽車油耗測試儀器相對誤差可達到0.46%,而目前市場上使用的電子油耗測試儀器相對誤差大都在1%以上,可為開發高精度、隨車油耗快速檢測儀器提供借鑒。4發動機噴油器特性參數k 的值取決于噴油器的結構參數,還與發動機的變化工況有關。進行汽車油耗測試時,針對不同汽車,需要對噴油器特性參數k 實時標定,以消除k 值變化對汽車油耗測試產生的影響。參 考 文 獻1 付百學,胡勝海. 發動機失重法智能油耗測試技術J.中國機械工程,2011,22(7:79

30、3-797.Fu Baixue, Hu Shenghai. Intelligent fuel consumption testing technology on engine based on weight-loss methodJ. China Mechanical Engineering, 2011, 22(7: 793-797. (in Chinese with English abstract2劉軍,姚健,高建立,等. 汽車燃油消耗量快速測量系統研究J. 汽車技術,2008(4:34-38Liu Jun, Yao Jian, Gao Jianli, et al. Research of

31、 vehicle fuel consumption rapid testing systemJ. Automobile Technology, 2008(4: 34-38. (in Chinese with English abstract3 Fu Baixue, Hu Shenghai. Study for the method of automobile oil consumption measuring based on ultrasonic waveJ. Applied Mechanics and Materials, 2010, 26: 962-966.4 白思春,褚全紅,王孝,等.

32、 多燃料全密閉式重量法燃油消耗測量儀的研究J. 儀表技術,2009(1:1-3. Bai Sichun, Chu Quanhong, Wang Xiao, et al. The research of fuel consumption instrument using weighing method in many fuel closed circuitJ. Instrumentation Technology, 2009(1: 1-3. (in Chinese with English abstract5 李釗,李業德. 一種提高發動機油耗精度的測試方 法J. 山東理工大學學報:自然科學版,

33、2008,22(6:84-86.Li Zhao, Li Yede. A method to enhance the testing precision of engine gasoline consumptionJ. Journal of Shandong University of Technology, 2008, 22(6: 84-86. (in Chinese with English abstract 6付百學,胡勝海. 基于碳平衡法的汽車油耗智能測試技術J. 農業工程學報,2011,27(增1:295-298. Fu Baixue, Hu Shenghai. Intelligent

34、 testing technology of vehicle fuel consumption based on carbon balance methodJ. Transactions of the Chinese Society of Agricultural Engineering (Transactions of the CSAE, 2011, 27(Supp.1: 295-298. (in Chinese with English abstract7劉軍,高建立,穆桂脂,等. 基于碳平衡法的汽車燃油消耗量快速測量系統開發J. 內燃機工程,2008,29(6:73-76.Liu Jun

35、, Gao Jianli, Mu Guizhi, et al. Development of a vehicle fuel consumption rapid testing system based on carbon balance methodJ. Chinese Internal Combustion Engine Engineering, 2008, 29(6: 73-76. (in Chinese with English abstract 8嚴朝勇,譚擁軍,劉越琪. 基于底盤測功機的汽車油耗研究J. 交通標準化,2009(4:65-68.Yan Chaoyong, Tan Yon

36、gjun, Liu Yueqi. Study on第 18 期 付百學等：基于噴油脈寬測試法的汽車油耗智能測試技術 181 9 10 11 12 13 14 15 16 automobile fuel consumption based on chassis dynamometerJ. Transport Standardization, 2009(4: 6568. (in Chinese with English abstract 錢國剛，高海洋，海田啟司，等電噴法及空燃比法 車載測量汽車油耗 J 汽車工程， 2006 ， 28(12 ： 11141116 Qian Guogang, Gao

37、 Haiyang, Keiji Kaeta, et al. EFI and AFR methods to measure fuel consumption by on-board systemJ. Automotive Engineering, 2006, 28(12: 11141116. (in Chinese with English abstract 原培新， 孫麗娜， 劉紅梅. 汽車不解體油耗分析儀測試 方法研究J. 儀器儀表學報，2006，27(增 2：1136 1139. Yuan Peixin, Sun Lina, Liu Hongmei. Study on the measur

38、ement of non-separating apparatus for fuel consumption of automobileJ. Chinese Journal of Scientific Instrument, 2006, 27(Supp.2: 11361139. (in Chinese with English abstract 張莉，譚德榮，趙宗紅電控噴油器智能測試系統數 據通訊技術研究J農業裝備與車輛工程，2009(4： 1113 Zhang Li, Tan Derong, Zhao Zonghong. The research on data communication

39、in gasoline engine electronic controlled injector test systemJ. Agricultural Equipment & Vehicle Engineering, 2009(4: 11 13. (in Chinese with English abstract 王軍，熊慶輝，張幽彤大流量壓電式噴油器設計與 試驗J農業機械學報，2011，42(11：1014. Wang Jun, Xiong Qinghui, Zhang Youtong. Large flow injector equipped with piezoelectric

40、 crystalJ. Transactions of the Chinese Society for Agricultural Machinery, 2011, 42(11: 10 14. (in Chinese with English abstract 馬志豪，王鑫，張小玉，等. 噴油定時對燃用生物柴油 發動機經濟性與排放的影響J. 農業工程學報，2011， 27(2：151155. Ma Zhihao, Wang Xin, Zhang Xiaoyu, et al. Effects of fuel injection timing on economy and emissions of d

41、iesel engine fuelled with diesel/biodiesel blendsJ. Transactions of the Chinese Society of Agricultural Engineering (Transactions of the CSAE, 2011, 27(2: 151155. (in Chinese with English abstract 劉志壯，洪添勝，李震，等. 基于模糊控制的流量控制 閥仿真J. 農業工程學報，2009，25(2：8386. Liu Zhizhuang, Hong Tiansheng, Li Zhen, et al. S

42、imulation of flow control valve based on fuzzy controlJ. Transactions of the Chinese Society of Agricultural Engineering (Transactions of the CSAE, 2009, 25(2: 8386. (in Chinese with English abstract 祝軻卿，徐權奎，楊林，等. 高壓共軌噴油系統多次噴 射油量精確測量與規律分析J. 農業工程學報，2007， 23(8：117121. Zhu Keqing, Xu Quankui, Yang Lin,

43、 et al. Multiple-injection quantity measurement and analysis in high pressure common rail injection systemJ. Transactions of the Chinese Society of Agricultural Engineering (Transactions of the CSAE, 2007, 23(8: 117121. (in Chinese with English abstract 黃曉峰，彭遠芳 . 汽車油耗參數測量方法的應用研 17 18 19 20 21 22 23

44、24 25 26 究J計算機仿真，2011，28(11：339342. Huang Xiaofeng, Peng Yuanfang. Aapplication research on measuring method of vehicles oil-consumption parametersJ. Computer Simulation, 2011, 28(11: 339 342. (in Chinese with English abstract Kalitko V, Wu Chunyao, Morgan, et al. Steam thermolysis of discarded tire

45、s: testing and analysis of the specific fuel consumption with tail gas burning, steam generation, and secondary waste slime processJ. Journal of Engineering Physics and Thermo Physics, 2009, 82(2: 236245. (in Chinese with English abstract Klepiszewski K, Teufel M, Seiffert S, et al. Measurement of f

46、low velocity profiles in tank structures using the prototype device OCM pro lRJ. Water Science and Technology, 2011, 64(1: 263270. 陳秀， 袁銀男， 來永斌. 生物柴油的低溫流動特性及其 改善J. 農業工程學報，2010，26(3：277280. Chen Xiu, Yuan Yinnan, Lai Yongbin. Flow properties of biodiesel at low temperature and its improvementJ. Trans

47、actions of the Chinese Society of Agricultural Engineering (Transactions of the CSAE, 2010, 26(3: 277280. (in Chinese with English abstract 程大海，康會峰，魏軍強，等. 基于嵌入式系統的內燃 機車油耗儀的設計J. 鐵路計算機應用，2009，18(7： 3536. Cheng Dahai, Kang Huifeng, Wei Junqiang, et al. Design of oil fuel consumption for diesel locomoti

48、ve based on embedded systemJ. Railway Computer Application, 2009, 18(7: 3536. (in Chinese with English abstract Song Guohua, Yu Lei, Wang Ziqian. Aggregate fuel consumption model of light-duty vehicles for evaluating effectiveness of traffic management strategies on fuelsJ. Journal of Transportation

49、 Engineering, 2009, 135(9: 611618. 程越. AT89S8252 單片機在汽車瞬時燃油油量檢測中 的應用J. 中國儀器儀表，2009(5：7678. Cheng Yue. Application of detecting automobile's instant volume of fuel with AT89S8252 MCUJ. China Instrumentation, 2009(5: 76 78. (in Chinese with English abstract Leung D Y C, Williams D J. Modelling of

50、motor vehicle fuel consumption and emissions using a power based modelJ. Environmental Monitoring and Assessment, 2000, 65(12: 2129. 付百學， 胡勝海. 汽車油耗測試系統數學模型的建立與 應用研究J. 測試技術學報，2008，22(1：3843. Fu Baixue, Hu Shenghai. The mathematical model of oil consumption detecting systems and its application resear

51、chJ. Journal of Test and Measurement Technology, 2008, 22 (1: 3843. (in Chinese with English abstract Joshi S G, Zaitsev B D, Kuznetsova I E. Miniature high efficiency transducers for use in ultrasonic flow metersJ. Journal of Applied Physics, 2009, 105(3: 14. 隗海林，俄文娟，王羽，等. 電控汽油機噴油脈寬與燃 油消耗質量關系試驗研究 J

52、. 車用發動機， 2009 ， 182(6：6568. Kui Hailin, E Wenjuan, Wang Yu, et al. Experimental study on the relationship between injection pulse width and fuel consumption of electronic controlled gasoline engineJ. Vehicle Engine, 2009, 182(6: 65 68. (in 182 農業工程學報 2014 年 Chinese with English abstract 27 高有山， 王愛紅，

53、 向立明. 汽車等速燃油經濟性模擬計 算及對比分析J. 武漢理工大學學報，2010，34(1： 191193. Gao Youshan, Wang Aihong, Xiang Liming. Simulation and comparative analysis of vehicle constant speed fuel consumptionJ. Journal of Wuhan University of Technology, 2010, 34(1: 191 193. (in Chinese with English abstract 28 唐守亮 . 電噴發動機油耗測量儀數據采集系統

54、的設 計J. 山東理工大學學報：自然科學版，2007，21(5： 6364. Tang Shouliang. Data acquisition system for fuel consumption meters used on engines with electrical fuel injection systemJ. Journal of Shandong University of Technology: Natural Science Edition, 2007, 21(5: 63 64. (in Chinese with English abstract 29 李銘迪，王忠，許廣舉

55、，等. 乙醇/柴油混合燃料燃燒 過程與排放試驗研究J. 農業工程學報，2012，28(2： 2934. Li Mingdi, Wang Zhong, Xu Guangju, et al. Experimental investigation on combustion and emission characteristics of diesel engine fueled with ethanol/diesel blendJ. Transactions of the Chinese Society of Agricultural Engineering (Transactions of the

56、 CSAE, 2012, 28(2: 2934. (in Chinese with English abstract 30 劉軍，王云，張濤，等. 汽車油耗智能快速測試系統的 開發J. 控制工程，2011，18(5：727730. Liu Jun, Wang Yun, Zhang Tao, et al. Development of an intelligent and rapid test system on vehicle fuel consumptionJ. Control Engineering of China, 2011, 18(5: 727730. (in Chinese wit

57、h English abstract Automobile fuel consumption intelligent testing technology based on fuel injection pulse-width test method Fu Baixue1,2, Hu Shenghai2 (1. Department of Automobile and Traffic Engineering, Heilongjiang Institute of Technology, Harbin 150050, China; 2. Department of Mechanical and Electrical, Harbin Engineering University, Harbin 150001, China Abstract: With the rapid growth of automobile ownership in China, the control of automobile fuel consumption is not only an energy problem, but also an environmental one. The carbon balance method is a major, indirect way of t
