電力系統短路電流計算書

1、中石化股份公司長嶺分公司電力系統短路電流計算書1 短路電流計算的目的a. 電氣接線方案的比較和選擇。b. 選擇和校驗電氣設備、載流導體。c. 繼電保護的選擇與整定。d. 接地裝置的設計及確定中性點接地方式。e. 大、中型電動機起動。2 短路電流計算中常用符號含義及其用途a. 次暫態短路電流，用于繼電保護整定及校驗斷路器額定斷充容量。b. 三相短路電流第一周期全電流有效值，用于校驗電氣設備和母線的動穩定及斷路器額定斷流容量。c. 三相短路沖擊電流，用于校驗電氣設備及母線的動穩定。d. 三相短路電流穩態有效值，用于校驗電氣設備和導體的熱穩定。e. 次暫態三相短路容量，用于檢驗斷路器遮斷容量。f.

2、穩態三相短路容量，用于校驗電氣設備及導體的熱穩定.3 短路電流計算的幾個基本假設前提a. 磁路飽和、磁滯忽略不計。即系統中各元件呈線性，參數恒定，可以運用疊加原理。b. 在系統中三相除不對稱故障處以外，都認為是三相對稱的。c. 各元件的電阻比電抗小得多，可以忽略不計，所以各元件均可用純電抗表示。d. 短路性質為金屬性短路，過渡電阻忽略不計。4 基準值的選擇為了計算方便，通常取基準容量Sb100MVA，基準電壓Ub取各級電壓的平均電壓，即UbUp1.05Ue，基準電流；基準電抗。常用基準值表（Sb100MVA）基準電壓Ub（kV）6.310.537115230基準電流Ib（kA）9.165.50

3、1.560.5020.251基準電抗Xb（）0.3971.1013.7132530各電氣元件電抗標么值計算公式元件名稱標 么 值備 注發電機（或電動機）為發電機次暫態電抗的百分值變壓器為變壓器短路電壓百分值，SN為最大容量線圈額定容量電抗器為電抗器的百分電抗值線路其中X0為每相電抗的歐姆值系統阻抗Skd為與系統連接的斷路器的開斷容量；S為已知系統短路容量其中線路電抗值的計算中，X0為：a. 6220kV架空線 取0.4 /kMb. 35kV三芯電纜 取0.12 /kMc. 610kV三芯電纜 取0.08 /kM上表中SN、Sb單位為MVA，UN、Ub單位為kV，IN、Ib單位為kA。5 長嶺煉

4、油廠短路電流計算各主要元件參數5.1 系統到長煉110kV母線的線路阻抗（標么值）a. 峽山變單線路供電時：² 最大運行方式下：正序0.1052；² 最小運行方式下：正序0.2281b. 巴陵變單線路供電時：² 最大運行方式下：正序0.1491² 最小運行方式下：正序0.26835.2 1、2主變：SN50000kVA；X145.3 200分段開關電抗器：IN4000A；X65.4 廠用電抗器：IN400A；X45.5 配出線電抗器1：IN750A；X5配出線電抗器2：IN1000A；X65.6 陸城變：UN35kV；SN63kVA；X7.435.7 陸

5、城架空線：l=11.3kM；UN35Kv5.8 1催化9000kW電機電抗器：IN1500A；Xk55.9 1催化5000kW電機電抗器：IN1000A；Xk45.10 2催化4200kW電機電抗器：IN1000A；Xk35.11 4發電機：SN15MVA；Xd”12.45.12 1、2、3、6發電機：SN3.75MVA；Xd”9.876 各元件阻抗標么值的計算6.1 1、2主變：6.2 200分段開關電抗器：6.3 廠用電抗器： 6.4 配出線電抗器1： 6.5 配出線電抗器2： 6.6 陸城變： 6.7 陸城架空線： 6.8 1催化9000kW電機回路出線電抗器： 6.9 1催化5000k

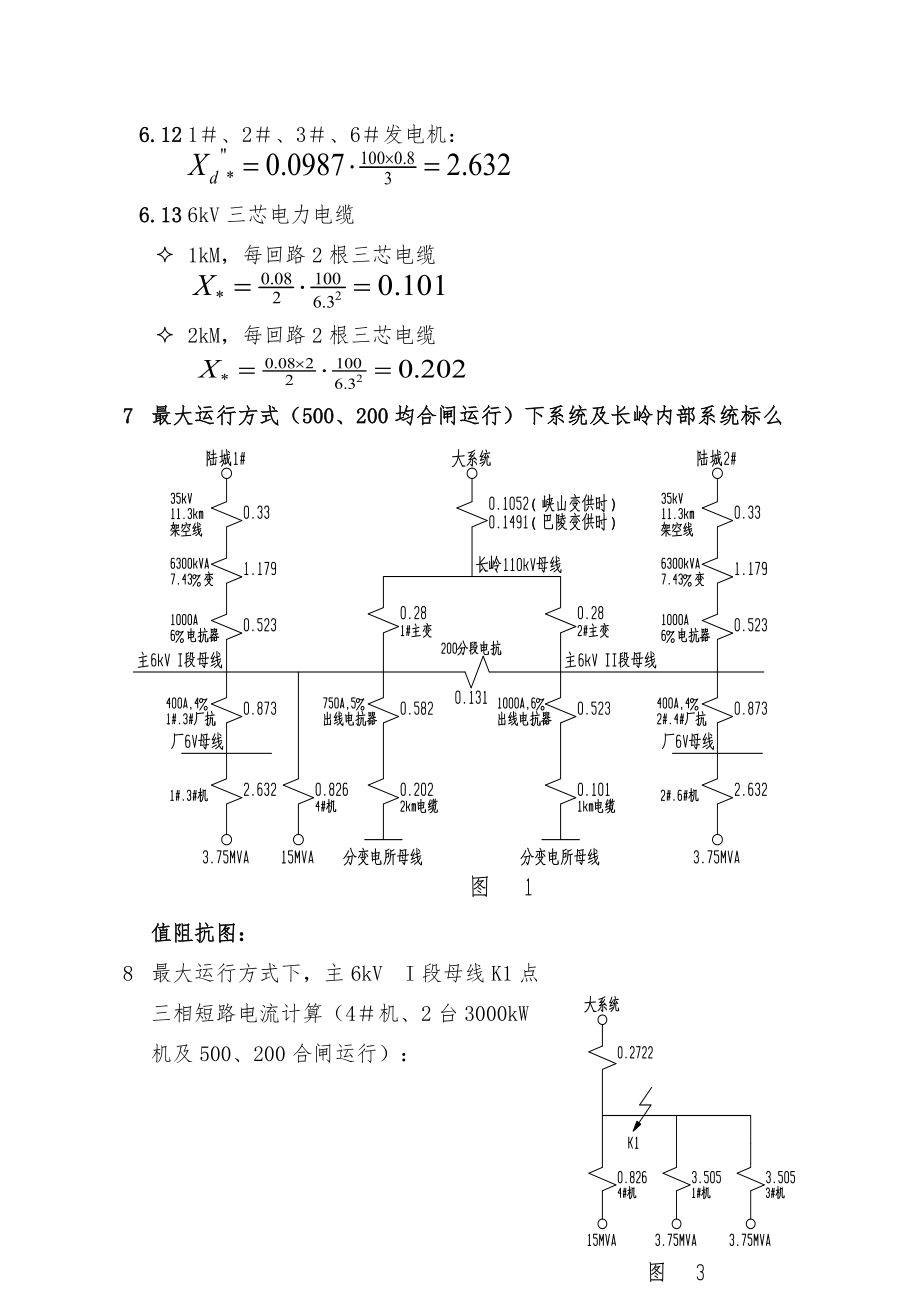

6、W電機回路出線電抗器： 6.10 2催化4200kW電機回路出線電抗器： 6.11 4發電機： 6.12 1、2、3、6發電機： 6.13 6kV三芯電力電纜² 1kM，每回路2根三芯電纜 ² 2kM，每回路2根三芯電纜7 最大運行方式（500、200均合閘運行）下系統及長嶺內部系統標么值阻抗圖：8 最大運行方式下，主6kV I段母線K1點三相短路電流計算（4機、2臺3000kW機及500、200合閘運行）： 當電源容量大于基準量的7.56倍時，即以供電電源的容量為基準的阻抗標么值Xjs3時（3/Xb3/0.3977.56），可以將供電電源視為無窮大電源系統。短路電流的周期

7、分量在整個短路過程中保持不變，即短路電流不衰減。8.1 k1點由大系統提供的三相短路電流為：8.2 k1點由4發電機提供的三相短路電流為： 查汽輪發電機運算曲線得： 8.3 k1點由一臺3000kW發電機提供的三相短路電流為 查汽輪發電機運算曲線得： 所以，最大運行方式下，主6kV I段母線三相短路電流為：即k1點兩相短路電流為7 750A，5電抗器后方各變電所最大運行方式下母線三相短路電流計算7.1 電纜長度取1km，每回路按2根電纜并聯（含一循、二循、重整、焦化、常減壓），k2點的三相短路電流為： 7.2 電纜長度取2km，每回路按2根電纜并聯（含幸福村、加氫、分子篩等），k3點的三相短路

8、電流為：8 1000A，6電抗器后方各變電所最大運行方式下母線三相短路電流計算8.1 電纜線路取1km，每回路按2根電纜并聯（含一套催化、聚丙烯、連續重整、焦化高壓泵、三循、四循、二套催化等），k4點的三相短路短路為：8.2 電纜線路取2km，每回路按2根電纜并聯（含加氫壓縮機、微球、王壟坡等），k5點的三相短路短路為：9 一套催化1主風機（9000kW，4根3×240mm2銅芯電纜）電纜末端三相短路電流k6為：10 一套催化2主風機（5000kW，三根3×240mm2銅芯電纜）電纜末端三相短路電流k7為：11 二套催化1主風機（4200kW，兩根3240mm2銅芯電纜）電

9、纜末端三相短路電流k8為：12 動力廠廠用6kV母線最大運行方式下三相短路電流為：大系統及動力廠2臺發電機提供的三相短路電流為：背壓機單獨提供的三相短路電流為：查汽輪發電機運算曲線得：所以，k9點的三相短路電流為： 13 最小運行方式下系統及長嶺內部供電系統標么阻抗圖（由巴陵變單線路供電，500、200均斷開運行，動力廠不開機）13.1 最小運行方式下，動力廠廠用6kV母線三相短路電流：13.2 最小運行方式下，750A、5電抗器后方變電所母線三相短路電流（電纜取1km，每回路按2根電纜并聯，含一循、二循、重整、焦化、常減壓等）13.3 最小運行方式下，1000A、6電抗器后方變電所母線三相短

10、路電流（電纜取1km，每回路按2根電纜并聯，含一套催化、四循、北區、二套催化、聚丙烯、連續重整、焦化高壓泵、三循等）13.4 最小運行方式下，一套催化1主風機（9000kW）電纜末端三相短路電流：13.5 最小運行方式下，一套催化2主風機（5000kW）電纜末端三相短路電流：13.6 最小運行方式下，二套催化1主風機（4200kW）電纜末端三相短路電流：13.7 最小運行方式下，1000A、6電抗器后方變電所母線三相短路電流（電纜取2km，每回路按2根電纜并聯，含微球、王壟坡、加氫壓縮機等）13.8 最小運行方式下，幸福村、加氫、分子篩6kV母線三相短路電流：13.9 最小運行方式下，動力廠主

11、6kV母線三相短路電流：14 陸城變?nèi)萘?3kVA，阻抗百分比7.43，出線電抗器1000A，6。則6kV側電纜短路電流：14.1 最大運行方式：14.2 最小運行方式：15 陸城35kV線路末端三相短路電流：（折算到6kV側）15.1 最大運行方式：15.2 最小運行方式：長嶺各點三相短路電流明細表（單位kA）序號名 稱最大運行方式下最小運行方式下1主6kV母線51.1116.7102一套催化9000kW電機電纜末端17.4910.3073一套催化5000kW電機電纜末端15.289.4974二套催化4200kW電機電纜末端16.8310.0745陸城變電抗器至變壓器電纜12.978.556

12、一套催化6kV母線11.357.8147二套催化6kV母線11.357.8148三循6kV母線11.357.8149連續重整6kV母線11.357.81410聚丙烯6kV母線11.357.81411焦化高壓泵電纜末端11.357.81412一循6kV母線10.5757.4413二循6kV母線10.5757.4414常減壓6kV母線10.5757.4415重整6kV母線10.5757.4416焦化6kV母線10.5757.4417烷基化6kV母線10.5757.4418一壟6kV母線10.5757.4419王壟坡6kV母線10.097.2020微球6kV母線10.097.2021加氫壓縮機電纜末端10.097.2022加氫6kV母線9.476.8752
