1、南京交通職業技術學院（論文）畢業設計（論文） 論文題目： 車門墊片沖裁模設計 系 部： 機電工程系 專業名稱： 模具設計與制造 班 級： 學 號： 姓 名： 指導教師： 完成時間： 2013 年 5 月 23 日 目錄摘要3前言4第一章 沖裁件的工藝分析5第二章 確定工藝方案6第三章 排樣方式及材料利用率8第四章 模具的設計計算114.1.總沖壓力計算6114.1.1沖裁力F的計算114.2.壓力中心的計算124.3.主要零件的尺寸計算134.3.1凹模外形尺寸7134.3.2凸模固定板144.3.3墊板的采用與厚度8144.3.4卸料橡皮的自由高度9154.3.5卸料板厚度154.3.6凸凹

2、模刃口尺寸10154.4.側壓力的計算18第五章 模具的總體設計195.1.模具的結構形式195.1.1.模具類型的選擇195.1.2.操作方式195.2.定位方式的選擇195.2.1擋料銷195.2.2導正銷195.2.3側刃205.2.4定位板和定位釘205.2.5送料方向的控制205.3.推件零件的設計205.3.1卸料零件205.3.2頂件裝置215.3.3導向方式的選擇21第六章 主要零部件設計1323第七章 設備的選定1425第八章 繪制模具總裝配圖26第九章 模具的裝配29結論30參考文獻31致謝32車門墊片沖裁模設計摘要：本套模具的設計內容是車門墊片，設計過程是從零件的工藝性分

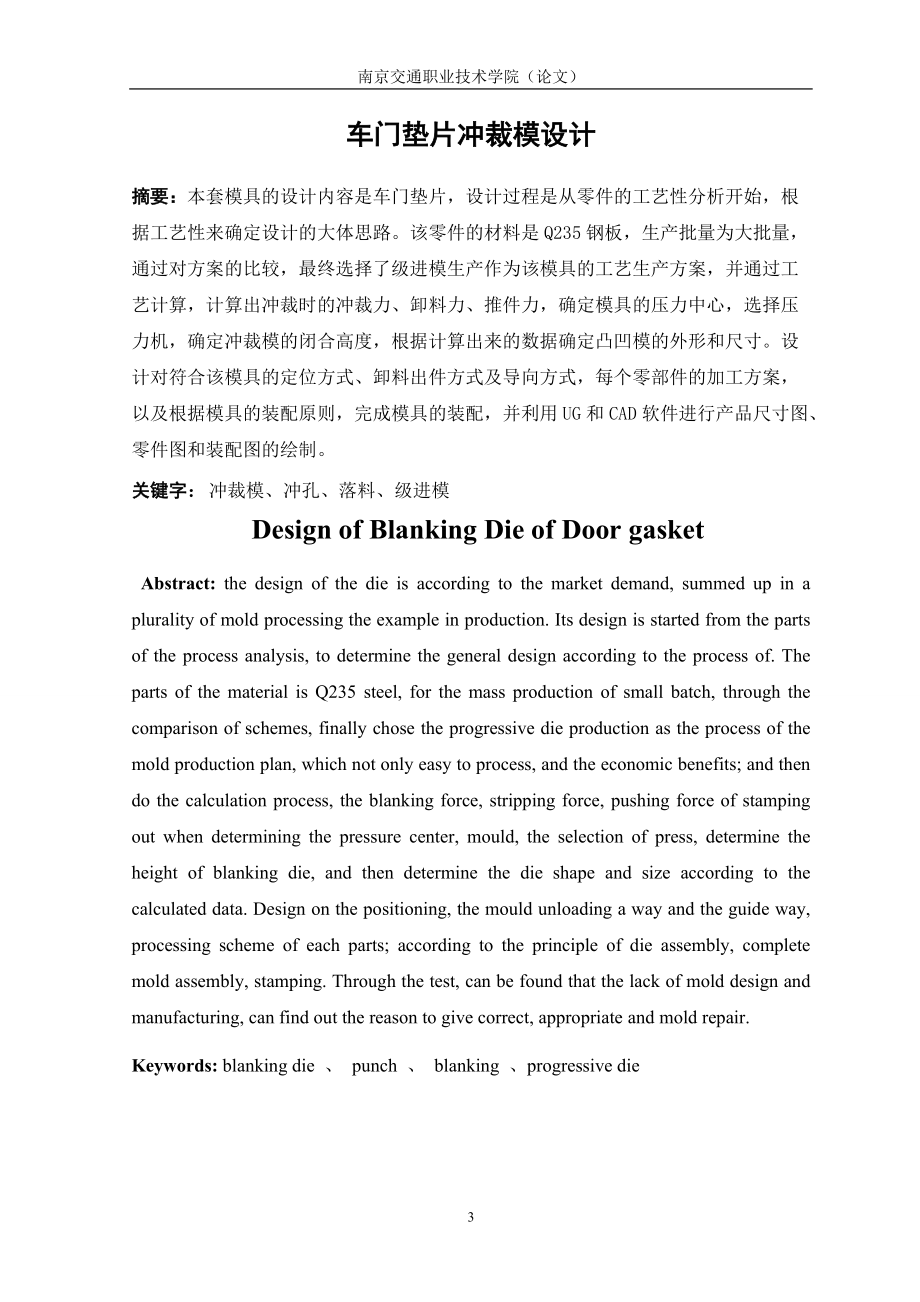

3、析開始，根據工藝性來確定設計的大體思路。該零件的材料是Q235鋼板，生產批量為大批量，通過對方案的比較，最終選擇了級進模生產作為該模具的工藝生產方案，并通過工藝計算，計算出沖裁時的沖裁力、卸料力、推件力，確定模具的壓力中心，選擇壓力機，確定沖裁模的閉合高度，根據計算出來的數據確定凸凹模的外形和尺寸。設計對符合該模具的定位方式、卸料出件方式及導向方式，每個零部件的加工方案，以及根據模具的裝配原則，完成模具的裝配，并利用UG和CAD軟件進行產品尺寸圖、零件圖和裝配圖的繪制。關鍵字：沖裁模、沖孔、落料、級進模 Design of Blanking Die of Door gasket Abstrac

4、t: the design of the die is according to the market demand, summed up in a plurality of mold processing the example in production. Its design is started from the parts of the process analysis, to determine the general design according to the process of. The parts of the material is Q235 steel, for t

5、he mass production of small batch, through the comparison of schemes, finally chose the progressive die production as the process of the mold production plan, which not only easy to process, and the economic benefits; and then do the calculation process, the blanking force, stripping force, pushing

6、force of stamping out when determining the pressure center, mould, the selection of press, determine the height of blanking die, and then determine the die shape and size according to the calculated data. Design on the positioning, the mould unloading a way and the guide way, processing scheme of ea

7、ch parts; according to the principle of die assembly, complete mold assembly, stamping. Through the test, can be found that the lack of mold design and manufacturing, can find out the reason to give correct, appropriate and mold repair.Keywords: blanking die 、 punch 、 blanking 、progressive die 前言在現今

8、的沖壓工藝中，冷沖壓加工方法具有生產效率高、一致性好等特點，且適合大批量生產，所以冷沖壓技術在汽車、拖拉機、儀表以及家用電器等零部件制造中占著重要的位置。沖壓是使板料經分離或成形而得到制件的加工方法，利用沖壓模具對板料進行加工，而常溫下進行的板料沖壓加工則被稱為冷沖壓。模具是大批量生產同個產品的工具，是工業生產的主要工藝裝備，模具工業是國民經濟的基礎工業。沖壓模具可以保證沖壓產品的尺寸的精度，使產品的質量保持穩定，而且在加工中不會破壞產品的表面。在用沖壓模具生產零件時，可以采用冶金廠廉價的軋制鋼板或鋼帶為胚料，且在生產中不需要進行加熱，具有生產效率高、質量好、成本低及節約能源和原料等一系列優勢

9、，是其他加工方法比不上的1。使用模具生產零件已成為當今工業生產的重要手段，現在制造工業的發展和技術水平的提高，在很大程度上是取決于模具工業的發展的。目前，工業生產中普遍采用模具成形的工藝方法，以提高產品的生產效率和質量。一臺普通壓力機設備每分鐘可生產零件幾件到幾十件，高速壓力機的生產效率已能達到每分鐘數百件甚至上千件。據不完全數據統計，飛機、汽車、電機、電器、儀表等產品，大約60%的零件都是用模具加工制造出來的；而自行車、洗衣機和電視機等輕工業產品，大約90%的零件是利用模具加工制造出來的；至于日常五金、餐具等物品的生產則基本都是利用模具來進行的2。很明顯，模具作為一種專用的工藝設備，在生產中

10、的重要性已逐漸被人們所共識。第一章 沖裁件的工藝分析如圖1.1所示工件為客車車門墊片。材料為Q235，厚度t=4.5mm，大批量生產，設計沖裁模。 圖1.1 車門墊板尺寸圖圖2.2 車門墊片產品圖 沖壓件的工藝性是指沖壓件對沖壓工藝的適應性。一般而言，對沖壓件工藝性影響最大的因素是幾何形狀尺寸和精度要求3。良好的沖壓工藝性應能滿足節約材料、較少的工序、模具加工容易、壽命高、操作方便和產品質量穩定等要求。 零件尺寸公差無特殊要求，按IT4級選取，利用普通沖裁方式可達到圖樣要求。由于該件外形簡單，形狀規則，適于沖裁加工，材料為Q235鋼板,b=450Mpa。第二章 確定工藝方案方案一：先沖孔，后落

11、料。單工序模生產。方案二：沖孔落料復合沖壓。復合模生產。方案三：沖孔落料級進沖壓。級進模生產。表2-1 各類模具結構及特點比較4模具種類比較項目單工序模級進模復合模無導向有導向零件公差等級低一般可達IT13IT10級可達IT10IT8級零件特點尺寸不受限制厚度不受限制中小型尺寸厚度較厚小零件厚度0.26mm可加工復雜零件，如寬度極小的異形件形狀與尺寸受模具結構與強度限制，尺寸可以較大，厚度可達3mm零件平面度低一般中小型件不平直，高質量制件需較平由于壓料沖件的同時得到了較平，制件平直度好且具有良好的剪切斷面生產效率低較低工序間自動送料，可以自動排除制件，生產效率高沖件被頂?shù)侥＞吖ぷ鞅砻嫔希仨?/p>

12、手動或機械排除，生產效率較低安全性不安全，需采取安全措施比較安全不安全，需采取安全措施模具制造工作量和成本低比無導向的稍高沖裁簡單的零件時，比復合模低沖裁較復雜零件時，比級進模低適用場合料厚精度要求低的小批量沖件的生產大批量小型沖壓件的生產形狀復雜，精度要求較高，平直度要求高的中小型制件的大批量生產結合表分析：方案一模具結構簡單，制造簡單且周期短，但是需要兩副模具，成本較高且生產效率低，很難滿足大批量生產的要求。方案二需要一副模具，制件精度和生產效率都較高，并且工件最小壁厚大于凸凹模許用的最小壁厚，模具強度也滿足要求。沖裁件的內孔與邊緣的相對位置精度較高，但板料的定位精度比方案三低，模具輪廓尺

13、寸較小一點。方案三也只需要一副模具，且生產效率高，操作方便，精度也能滿足要求，模具制造的工作量和成本在沖裁簡單的零件時比復合模要低。通過對上述三種方案的分析比較，該工件的沖壓生產方式采用方案三級進模加工，彈性卸料，自然漏料，為了增強模具的強度，在中間留一空工位。第三章 排樣方式及材料利用率由文獻沖模設計手冊中表查得搭邊數值5：a=4，a1=4.5 進距 條料寬度 板料規格擬選用4.5×1800×25001、如果排樣方式采用縱裁方式：裁板條數條 余144mm每條個數條 余16mm每板總個數個總面積 材料利用率總 式中：A沖裁件面積（包括沖出小孔在內），mm2； n總一張板料上

14、的沖裁件總數目； B板料寬度，mm； L板料長度，mm。 2、如果排樣方式采用橫裁方式：裁板條數條 余16mm每條個數條 余18mm每板總個數個材料利用率總由此可見，采用橫裁有較高的材料利用率和較高的剪裁生產率，考慮到剪裁剩余量，將搭邊值a由4增大到4.5，a1由4.5增大到5。所以最終剪裁方式為414×1800的條料，具體排樣圖如圖3。 圖3.1 排樣圖第四章 模具的設計計算4.1.總沖壓力計算64.1.1沖裁力F的計算沖孔力F1： 式中：L1沖孔的周長； t板料厚度,mm； b材料抗拉強度（MPa）。 切斷力F2 ： 式中： L2 每個零件的外邊周長 沖裁力F： 4.1.2 沖孔

15、及落料部分的卸料力Fx 的計算： 查文獻冷沖壓模具設計指導相關表2-37 K卸=0.04 式中：F沖裁力，N； K卸系數。4.1.3沖孔及落料部分的推料力F推的計算： 查文獻冷沖壓模具設計指導相關表 K推=0.045 取洞口直刃壁高度h=9mm 式中：F沖裁力，N； K推系數； n卡在凹模內的沖裁件數； t板厚，mm。故： 總沖壓力F總： 4.2.壓力中心的計算由文獻沖模設計手冊得：公式： 所以因?yàn)闂l料寬415mm，則X0取整198mmY0取整49mm取壓力中心坐標為（198，,49） 圖4.1 壓力中心分析圖4.3.主要零件的尺寸計算4.3.1凹模外形尺寸7凹模厚度H：凹模壁厚C:其中b=1

16、35mm，（按大孔計算），查文獻冷沖壓設計相關表可得k=0.3，故 式中：b凹模刃口的最大尺寸，mm； K系數，考慮板料厚度的影響。但該件上還需要沖一個較小孔和切斷，且均在同一凹模上進行，所以凹模厚度應適當增加，故H=45mm,根據工件尺寸即可估算凹模的外形尺寸：長度×寬度×高度為550mm×160mm×45mm。4.3.2凸模固定板凸模固定板的外形與尺寸通常和凹模板一樣，厚度為凹模板厚度的0.60.8倍。 取整數30mm固定凸模的型孔的確定與凸模的結構設計，對于用螺釘固定的直通式凸模來說，要求型孔按凸模實際尺寸配作成M7/h6，所以選擇的凸模固定板的尺

17、寸為550mm×160mm×30mm。 4.3.3墊板的采用與厚度8墊板的作用是承受凸?；虬寄５膲毫?，防止過大的沖壓力在上、下模板上壓出凹坑，影響模具的正常工作。是否要采用墊板，應以承壓面較小的凸模進行計算，沖小矩形孔的凸模承壓面的尺寸為30×100+×15×15，其承壓應力 圖4.2 小矩形凸模式中： F沖裁力，F(xiàn)=Ltb ，N； A沖裁件的承壓面積，mm2。查文獻機械制造技術相關表得鑄鐵模板的為90140Mpa，故 因此須要采用墊板，墊板厚度取10mm，選擇外形尺寸為550mm×160mm×10mm的標準件，材料為45號

18、鋼。4.3.4卸料橡皮的自由高度9根據工件材料的厚度為4.5mm，沖裁時凸模進入凹模深度取1.5mm，考慮模具維修時刃磨留量2mm，再考慮開啟時卸料板高出凸模lmm，則總的工作行程h工件=9mm橡皮的自由高度取 h自由=35mm模具在組裝時橡皮的預壓量為取 h頂=4mm由此可算出模具中安裝橡皮的空間高度尺寸: 4.3.5卸料板厚度卸料板厚度一般情況下取1015mm，考慮到板料較薄，這里取卸料板的厚度為10mm。4.3.6凸凹模刃口尺寸10查文獻幾何量公差與檢測明（第8版）表得凸凹模初始間隙： Zmin=0.72mm, Zmax=1mm由于沖孔落料部位形狀簡單規則且尺寸性質相同，因此凸凹模刃口尺

19、寸采用配研加工。沖孔尺寸：式中：dT沖孔凸、凹模刃口尺寸，mm； dmin沖孔件的最小極限尺寸，mm； X磨損系數，在0.5-1之間，與工作精度有關，可查表選取； 沖裁件制造公差，mm； T凸模的制造公差，可查表取得；故 沖孔凸模工件孔尺寸為30mm,1000+1mm尺寸為30mm時，查表T=0.02mm,=0.52 尺寸為100時，查表T=0.025mm，查表可得，x=0.5 沖孔凸模工件尺寸：26mm.32mm,60mm,135+10mm查表得：尺寸為26mm.32mm,60mm時，T=0.02， 尺寸為135+10mm時，T=0.03尺寸26mm.32mm,60mm的公差分別為0.52,

20、0.62,0.74，故 切斷凸模寬度：工件寬度500-0.5mm(見零件圖)查表可得，尺寸為50mm時，T=0.02mm，X=0.5，切料處相當于落料，應以凹模為基準，由于凹模并不是整體，因此還應該要算到以凸模為基準進行的配研。該處為單面剪切，凸模與擋鐵貼靠后與凹模之間的間隙為一般沖裁模單邊間隙的2/3，因此，Zmin=2/3×0.72/2mm=0.24mm。根據凹模公式： 式中：AA凹模刃口尺寸，mm； Zmin最小初始雙面間隙； X磨損系數，在0.5-1之間，與工作精度有關，可查表選??； 沖裁件制造公差，mm； T凸模的制造公差，可查表取得。凹模工作部分尺寸均按凸模研配，保證兩側

21、共有0.721mm的均勻間隙，切斷部分保證具有0.250.33mm。刃口尺寸計算見表4-1表4-1 刃口尺寸計算分類基本尺寸計算結果沖孔凸模30mm相應凹模尺寸按凸模尺寸配作，保證雙面間隙在0.711mm之間1000+1mm同上沖孔凸模26mm同上32mm同上60mm同上135+10mm同上切斷凸模寬度500-0.5mm同上 4.4.側壓力的計算 切斷部分是單側沖裁，所以凸模切刃的另外一側需要有擋塊平衡側壓力，側壓力的大小可以按照剪切時側壓力的計算方法計算，即 第五章 模具的總體設計 5.1.模具的結構形式5.1.1.模具類型的選擇由沖壓工藝分析可知，采用級進模方式?jīng)_裁，所以模具類型為級進模。

22、5.1.2.操作方式該零件的生產為大批量生產，合理安排生產采用自動送料方式能夠達到批量要求，因此采用自動送料方式。5.2.定位方式的選擇為了保證條料的正確送進和毛坯在模具中的正確位置，沖出外形完整、符合要求的合格零件，所以在設計模具時，應考慮條料或毛坯的定位11。正確的位置應依靠定位零件來保證的。由于模具的結構和毛坯的形式有些不同，所以定位零件的種類也較多。設計時要根據毛坯的形式、模具的結構、零件的公差大小以及生產的效率等因素進行選擇。定位包含控制送料步距的擋料和垂直方向的導料等。5.2.1擋料銷 擋料銷的作用是擋住條料搭邊或沖壓輪廓以限制條料的送進距離。國標中常用的擋料銷有三種：固定擋料銷、

23、活動擋料銷和始用擋料銷。固定擋料銷安裝在凹模上，用來控制條料的進距，主要特點是結構簡單，制造方便，因?yàn)榘惭b在凹模上，所以安裝孔可能會造成凹模強度的削弱，常用的結構有圓形和鉤形擋料銷?；顒?dòng)擋料銷常用于倒裝復合模中，始用擋料銷用于級進模中的最初定位。根據產品的要求及模具的結構，選擇固定擋料銷。 5.2.2導正銷導正銷通常和擋料銷配合使用在級進模中，以減少定位誤差，保證孔與外形的相對位置尺寸的要求。當零件上有適合于導正銷安裝的孔時，導正銷應安裝在落料凸模上。當零件上沒有適合于導正銷安裝的孔時，對于工步數較多的、零件精度較高的級進模，可以在條料兩側的空處設置工藝孔，以供導正銷中的條料使用，此時，導料銷

24、可以固定在凸模固定板上或者彈壓卸料板上。 5.2.3側刃在級進模中，常采用側刃控制條料步距，從而達到準確定位的目的，側刃實質上是裁切邊料凸模，通過側刃的兩側刃口，切除條料兩側的邊緣部分材料，形成一個臺階，條料切去部分邊料后，寬度才能夠繼續被送入到凹模中，送進的距離相當于切去的長度，當條料送到切料形成臺階時，側刃擋塊阻擋了材料的繼續送進，只有通過模具下一次的工作，新的送料步長才可以形成。 5.2.4定位板和定位釘定位板和定位釘是為單個毛坯定位的元件，以確保前后工序的相對位置精度或工件內孔與外輪廓的位置競速要求。 5.2.5送料方向的控制條料的送料方向是條料靠著一側導料板，沿著設計的送料方向?qū)蛩?/p>

25、料，為使條料靠近一側的導料板，為了保證送料的精度，可以采用側壓裝置。5.3.推件零件的設計 5.3.1卸料零件設計卸料零件的目的，是為了將沖裁后卡在凸模上或凸凹模上或凸模上的制件及廢料卸掉，保證下次沖壓的正常進行12，常用的卸料方式有以下幾種： 5.3.1.1剛性卸料剛性卸料是采用固定卸料板結構，常用于材質較硬、較厚且精度要求不高的工件沖裁后的卸料，當卸料板只起到卸料作用時，卸料板與凸模的間隙隨著材料厚度的增加而增大，單面間隙取（0.20.5）t，當固定卸料板還起到對凸模的導向作用時，卸料板與凸模的配合間隙要小于沖裁間隙，此時要求卸料后的凸模不能完全脫離卸料板，以保證凸模與卸料板配合大于5mm

26、。常用的固定卸料板有幾種：卸料與導料為一體的整體式卸料板；卸料板與導料板分開組合式卸料板，在沖裁中應用最廣泛；用于窄長零件的沖孔或切口卸件的懸臂式卸料板；在沖孔底部用來卸空心件或彎曲的拱形卸料板。5.3.1.2彈性卸料板彈性卸料板具有卸料和壓料的雙重作用，主要用于沖裁料厚在1.5mm以下的板料，由于有壓料作用，沖裁比較平整。彈壓卸料與彈性元件、卸料螺釘組成彈性卸料裝置，卸料板與凸模的配合的單邊間隙選擇（0.10.2）t，若彈壓卸料板還要起到對凸模的導向作用，二者的配合應小于沖裁間隙。彈性元件的選擇應滿足卸料力和沖模結構要求。為了方便操作，提高生產效率，選擇采用彈性卸料的方式，因?yàn)椴捎眉?jí)進模加工

27、方式，故采用凸模與卸料板下推的出件方式。 5.3.2頂件裝置推件和頂件的作用是將制件從凹模中推出來（凹模在上模）或頂出（凹模在下模）。推件力是通過壓力機的橫梁作用在一些傳力元件上，使推件力傳遞到推件板上將制品（或廢料）推出凹模。推桿的位置和推板的形狀應根據被推材料的形狀和尺寸來確定。彈性裝置被設計在下模的，主要通過凸模下壓式彈性元件在沖壓時儲存能量，模具在回程時，頂件器的彈性元件釋放能量，從而使頂件塊將廢料從凹模中頂出。本套模具采用固定卸料，剛性打件的方式，并且利用安裝在壓力機工作臺上的標準緩沖提供壓邊力。5.3.3導向方式的選擇常用的模架有：導板模架、滾動式導柱導套模架、滑動式導柱導套模架，

28、模架主要由上、下模座和導向零件組成，是整副模具的骨架，模具的所有零件都固定在這上面，并且承受著沖壓全過程的所有載荷12。模具上模座和下模座分別與沖壓設備的滑塊和工作臺固定，上、下模之間的精度主要是靠導柱導套的導向來實現的。對角模架：因?yàn)閷?dǎo)柱安裝在模具的對角線上，所以上模座在導柱上滑動平穩，常被用于橫向送料的級進模或縱向送料的落料模、復合模。中間導柱模架：導柱安裝在模具的對稱線上，導向比較平穩，準確，但是只能在一個方向送料。后側導柱模架：由于前面和左右都不受限制，所以送料和操作比較方便；因?yàn)閷?dǎo)柱被安裝在后側，所以工作時偏心距會造成導柱導套單邊磨損，并且不能用浮動模柄結構。四導柱模架：有平穩、導向

29、準確可靠、剛性好等優點，常用于精度較高或沖壓尺寸比較大的沖裁件。滾動式導柱導套模架的導向精度高，且使用壽命較長，主要用于高壽命、高精度的精密模具以及較薄材料的沖裁模具。根據標準模架的選擇，為了提高模具壽命和工件質量，方便安裝調整，該級進模采用后側導柱的導向方式。模具選用后側導柱窄型標準模架。為防止裝模數據的確定，在繪制總裝配圖，選標準件時可靈活調整。根據結構圖初算閉合高度H=（55+10+30+31+45+70+4.5）=254.5mm根據凹模的尺寸，確定上模板的尺寸為550mmX160mmX55mm， 下模板的尺寸為550mmX160mmX70mm，根據模板尺寸，確定上、下模座的外形尺寸為6

30、10mmX310mm 第六章 主要零部件設計13 該模具采用自動送料的送料方式，切斷凸模面積大，直接用螺釘和圓柱銷固定在上模板上；沖孔凸模用固定板固定；凹模直接用螺釘與圓柱銷固定在下模板上。縱向定位用擋塊，橫向定位用定位銷；上下模采用導柱，導套導向。凸凹模如圖6.16.4所示圖6.1 沖孔凸模1 圖6.2沖孔凸模2 圖6.3切斷凸模 圖6.4 凹模 第七章 設備的選定14該模具的主要參數：總沖壓力：F總=3548184N閉合高度：H模=268mm外廓尺寸：610mm×310mm該零件尺寸精度要求較低，尺寸較大，因此應選擇操作空間大、方便，容易安裝機械化的附屬設備和成本低廉的開式雙柱固

31、定臺壓力機JA21400A。該壓力機的主要技術規格為：公稱壓力：4000KN滑塊行程：200mm行程次數：25次/min最大裝模高度：550mm裝模高度調節量：150mm工作臺尺寸：1400mm×900mm工作臺孔尺寸：750mm×480mm第八章 繪制模具總裝配圖 總裝配圖如圖8.1所示，圖中零件說明見表8-115 圖8.1 車門墊片沖裁級進模表8-1 零件明細表序號代 號名 稱數 量材 料熱處理1上模板1HT2002導套32（H6）X75220鋼滲碳0.81.2mm5862HRC3導柱32（h5）X250220鋼滲碳 5862HRC4GB7085內六角螺釘M12X701

32、45切斷凸模1T8A5660HRC6GB11986圓柱銷A12X80445鋼4045HRC7GB7085內六角螺釘M12X25645鋼4045HRC8GB2862.381模柄1Q2359GB2867.581卸料螺釘M12X100445鋼3540HRC10墊板145鋼3540HRC11凸模固定板145鋼12卸料橡皮1橡膠13卸料板1Q23514凹模1T8A5862HRC15GB11986圓柱銷A12X100435鋼2838HRC16下模板1HT20017沖孔凸模1T8A5660HRC18沖孔凸模1T8A5660HRC19吊柱M163Q23520GB7085內六角螺釘M12X80421擋塊145鋼

33、22GB11986定位銷12135鋼2838HRC表8-2 模具輔助零件的材料選用及熱處理零件名稱選用材料熱處理硬度HRC上模座、下模座HT2040 、HT2547、A5模柄A3 A5凸模固定板、凸凹模固定板A3 A5側面導板45淬火4348導柱20滲碳0.815862導套20淬火5860導正銷、定位銷T7 T8淬火5256擋料銷、擋料板45淬火4548墊板、定位板45 T7A淬火4348螺母、墊圈A3 固定螺栓、螺釘A3 45銷釘45淬火4548頂桿、推桿45淬火4348工作零件的加工工藝表8-3 凸凹模的加工工藝過程工序號工序名稱工序內容1備料將毛坯鍛成長方體2熱處理退火3刨削按圖刨削外形

34、4熱處理調質5磨端面工作端留單邊余量0.36劃線畫出輪廓線7銑銑床輪廓8熱處理按熱處理工藝，淬回火，達到5862HRC9磨削精磨內、外面到尺寸，保證端面與軸線垂直10鉗工精修全面達到設計要求11檢驗第九章 模具的裝配模具的裝配是指將組成模具的已經加工好的各個非標準零件和標準零件，以一定的裝配順序和方法，經過協調加工，組裝成一個符合使用要求的整體。模具的裝配在模具制造過程中的占著重要位置，是模具制造工序中的重要工序，直接影響著沖壓工件的質量、模具的使用壽命。該模具為沖孔落料級進模，裝配一般按下面的步驟進行： 1.裝配壓入式模柄，垂直上模座端面，裝后同模大端面齊平。2.把拉伸凸模裝在下模座上，并相

35、對下模座與地面垂直。同模端面齊平后，打止動螺釘孔，并安裝止動螺釘。3.以頂件塊定心，將凹模安裝在下模座上，經調整與沖孔凸模同軸后，用平行夾板加緊，做螺釘孔和銷釘，并擰緊螺釘，配入適當過盈的定位銷。4.將凸凹模裝在固定板上，并保持垂直，同模大的端面齊平。5.用平行夾板將上凸凹模的固定板與上模座夾緊后合模，使導柱緩慢進入導套。在凸凹模的外圓對正凹模后，配件螺釘和螺釘過孔，并擰入螺釘?shù)灰o。用輕輕敲打固定板的方法進行細致的調整，待凸凹模和凹模間隙均勻后，配作凸凹模固定板和上模座的銷孔，并配入相應過盈量的銷釘。6.加工頂件塊時，外圓按凹模的孔實配，內孔按拉伸凸模的外圓實配，保證要求的間隙。裝配后，

36、頂件塊的頂面須高于凹模0.1mm，而沖孔凸模的頂面不得高于凹模。7.安裝固定擋料銷和卸料板，按凹模板上的孔套在凸凹模外圓上，應與凹模中心保持一致。在用平行夾板加緊的情況下，按凹模上的螺孔引做卸料板上的螺釘過孔，并以螺釘緊固，其他零件的裝配均符合要求后打標記。結論 這次的畢業設計是對我專業知識和專業基礎知識一次檢查和鞏固，在這個過程中收獲很多，也提高了自己的繪圖能力。但是畢業設計也暴露了自己專業基礎的很多不足之處，如不能很好的將專業知識與實踐想結合，對材料的性能不太了解等。 剛開始接觸這個題目根本就不知道怎么著手，通過查找文獻腦海中逐漸有了大致輪廓。首先是工藝方案的制定，工藝方案要符合零件的外形尺寸、結構以及批量但也要經濟合理，為了配合下達的數據計算壓力機的參數進而選擇壓力機還要計算沖裁間隙中心距等一些列工作。 在這次的畢業設計中，用到了許多之前學到的知識，但也要查閱好多的文件及表格數據。在設計的過程中，對沖壓模具的工藝方案、結構以及各種零部件的選擇又有了更多的了解。以前只是單純的了解書上的沖壓模具，但是在畢業設計中，了解了更多的模具類型以及其優點及選用的原則。還有壓力機的選用，要通過計算多個
