泡沫混凝土板屋面保溫施工方案

1、13DGJ08-113-2009GB50207-2012JC/T21525-2012、編制依據建筑節能工程施工質量驗收規程屋面工程質量驗收規范«屋面保溫隔熱用泡沫混凝土民用建筑外保溫系統及外墻裝飾防火暫行規定公通字【2009】46號二、工程概況及編制說明1、工程名稱：標準廠房四期項目2 、工程地點：標準廠房四期項目工程用地位于上海市奉賢區星火開 發區1街坊19/5丘地塊，東至陽明路和蓮塘路，南至 O-3未轉讓地塊，西 至金匯港，北至中心河。3 、建設單位：上海浦東星火開發區聯合發展有限公司設計單位：上海經緯建筑規劃設計研究院有限公司施工單位：上海住豪建筑工程有限公司監理單位：上海永宏

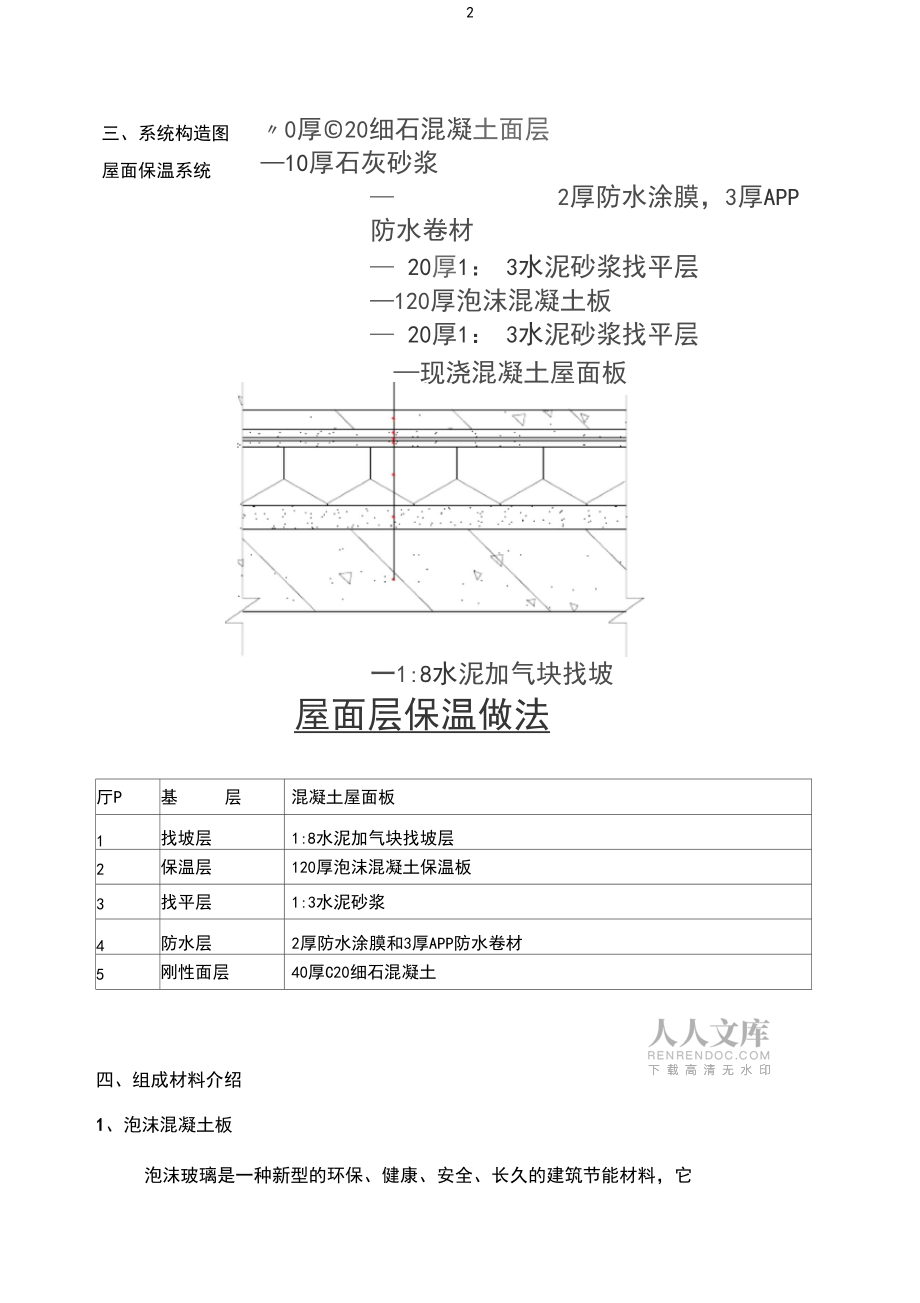

2、工程建設監理有限公司4 、整個場地用地性質為工業用地，用地面積為 66667.4平方米。屋面保溫類型：粘結砂漿+120厚泡沫混凝土板。為加強工程質量管理，確保施工質量，提高材料使用的技術、經濟效 益，特制定本方案。為確保把屋面保溫工程建設成一個高質量工程，施工是重要環節，為 此針對本工程實際的特點，我們力求最先進、最可靠的工藝、最完善的管 理、最有效的措施、最科學的施工，保質、保量、保工期。本方案針對本工程項目專門制定，內容包括本工程的施工工藝、施工 方法及施工質量保證措施等。三、系統構造圖 屋面保溫系統0厚©20細石混凝土面層10厚石灰砂漿 2厚防水涂膜，3厚APP防水卷材 20厚

3、1： 3水泥砂漿找平層120厚泡沫混凝土板 20厚1： 3水泥砂漿找平層現澆混凝土屋面板一1:8水泥加氣塊找坡屋面層保溫做法廳P基層混凝土屋面板1找坡層1:8水泥加氣塊找坡層2保溫層120厚泡沫混凝土保溫板3找平層1:3水泥砂漿4防水層2厚防水涂膜和3厚APP防水卷材5剛性面層40厚C20細石混凝土四、組成材料介紹1、泡沫混凝土板泡沫玻璃是一種新型的環保、健康、安全、長久的建筑節能材料，它 是采用普通混凝土硅酸鹽水泥、硅灰等為主要膠凝材料，摻入纖維、外加 劑等加水攪拌后，經發泡、養護、切割而成的一種輕質保溫材料。泡沫混 凝土板適用于各種建筑物的保溫隔熱、防水防火，甚至適用于各種苛刻的 環境，長

4、期使用性能不降低，使用壽命與建筑物同步。泡沫混凝土板具有 不燃燒、不老化、密度小、導熱系數小、不吸水、無毒無害、安全環保等 優點。本工程采用的泡沫混凝土板厚度為 120mm導熱系數為0.065W/M.K, 密度為250KG/M3蓄熱系數1.86W/m2.K,修正系數為1.25。2、粘結砂漿由粉料、水泥、石英砂和添加劑組成的干粉砂漿，與潔凈水和成厚漿， 作粘接膠漿使用。具有良好的柔韌性，干凝后與常規材料墻面和泡沫混凝 土具有較高的粘接強度。五、施工條件1 、施工現場應通電、通水、并保持工作環境的清潔?；鶎游菝姹仨毲謇砀蓛?、平整、無浮灰、油污等妨礙粘結的物質。基 層屋面應達到建筑工程質量檢驗評定標

5、準(GBJ301-88)。抹灰層與找坡 層之間必須粘結牢固，無空鼓、松動、脫層等不良現象。屋面防水層必須 鋪設完畢。2、工作地點環境溫度和屋面表面溫度連續 24小時中的最低溫度均不 得低于5攝氏度，風力不大于5級。雨天不允許施工。3、冬季施工時應采取防凍措施。4、材料準備材料進場和施工人員進場按照工地要求實施安排。材料堆放整齊，并做好材料的防潮防曬，粉體材料注意防雨水。6、施工工具抹刀、梢抹子、靠尺、7001000r/min電動攪拌器、刷子、多用刀、灰 漿托板、拉線、開梢器、皮尺、粘有20粒度粗砂紙的打磨抹子。六、施工工序1、彈控制線用經緯儀或水平管沿屋面四周彈水平線，并拉高度控制線 2、配制

6、粘結砂漿A 、將25公斤干粉膠粘劑分批倒入裝有約 5.5公斤潔凈水的容器（重 量配合比，灰：水=1: 0.21）,采用7001000r/min電動攪拌器充分攪拌均 勻；靜置5分鐘后，視其和易性，再攪拌一次。觀察檢查：攪拌好的粘結砂漿色澤均勻、狀態良好、新鮮、稠度適宜。B .應根據氣候情況掌握膠漿稠度，以易施工、不流淌為度，嚴格控制 加入水量。C .現場膠漿中不得再摻加任何其它添加劑。D. 每次調配膠漿不得過多，視在不同溫度環境條件下，在 12小時內 用完。3、粘貼泡沫混凝土板A ,標準尺寸的泡沫混凝土板 300*300*120。B .如有變形縫時，應標出變形縫及變形縫寬度。C .泡沫混凝土板粘

7、貼：用鋼抹子，在泡沫混凝土板上涂抹配制好的專 用粘結砂漿，其然后用齒形抹刀刮一遍，使得粘結砂漿成條紋狀均勻分布 在泡沫玻璃表面。抹漿時泡沫混凝土板側邊應保持清潔，不得粘有膠漿。觀察檢查：檢查泡沫混凝土板切割是否規范、尺寸是否符合要求，保 證用量，布膠均勻，漿料新鮮，漿料使用切勿超時。D .布好膠的泡沫混凝土板要立即粘帖到基層上，以免防止膠漿結皮而 影響粘接效果，粘貼時應輕柔、均勻充分擠壓以保證泡沫混凝土板粘接牢固。且板與板間擠緊不得留空隙，接頭處不可以涂粘結砂漿。每貼完一 塊板，應及時清除板側面擠出的膠漿。E .為了保證板面平整度，應隨時用一根長度不小于2米的靠尺進行壓 平操作。斜屋面泡沫混凝

8、土板應自下而上沿水平方向縱向鋪貼，每排板應 錯縫搭接1/2板長。不低于200mm若板縫間隙大于5加時應用聚苯板條填 實并磨平（此類情況應盡量避免）。F .為配合保溫層表面鋪設防水卷材對平整度的要求，粘貼泡沫混凝土 板時應拉通線控制。觀察檢查：檢查泡沫混凝土板整體布局得當、規范。平整度符合要求， 接口處理良好，符合要求。注意：粘貼泡沫混凝土板時不能直接在基面上先抹膠漿，在保溫板縫之間不能存有膠漿。保溫板粘貼就位后24小時內不可角碰，以免影響粘結質量G .將泡沫混凝土板表面要全面檢查修補以確保平整。在泡沫混凝土板 接縫處觀察到不平整區域，應用工具平整處理的粗砂紙打磨，打磨以輕柔 的圓周動作進行，不

9、可以與泡沫混凝土板接縫平行方向打磨。打磨后應將 表面碎末及其他浮塵處理干凈。4、變形縫施工A .結構變形縫及較寬縫中有金屬調整片的，應在保溫板粘貼前即設計 就位妥當，和基墻牢固固定，作好防銹處理。如縫處采用密封膏的，應留 出嵌縫襯條及密封膏的深度。如無密封膏的，應和保溫板面平齊。B .密封膏的施工，可在防水層施工之前或之后進行。5、防水層施工（略）。6、細石混凝土面層施工（略）。八、驗收標準1 .夏熱冬冷地區居住建筑節能設計標準 JGJ 134-20102 .建筑節能工程施工質量驗收規范 GB50411-20073 .建筑節能工程施工質量驗收規程 DGJ08-113-20094 .屋面工程質量

10、驗收規范GB50207-20125 .建筑工程施工質量驗收統一標準 GB50300-2001九、安全生產及文明施工、市容環境保證措施一）、施工安全為確保人身安全，保證工作順序進行，特制定安全操作規程。1 .工地現場負責人應對施工現場的工作高度重視，經常對施工隊員進 行安全教育，提高全員對安全工作的認識。2 .工地現場實行準軍事化制度，按時上班，上下班清點人數。因工作 需要下班后現場需留人時，必須兩人以上方能進行施工。3 .全員必須堅守工作崗位，不允許串崗，因故離崗時必須向現場負責 人請假。4 .施工時全員必須精力集中，現場不許閑談，不許酒后上崗，心臟病、 高血壓患者，嚴禁高空作業，不許開玩笑或

11、打鬧取笑，不許打架斗毆。5 .施工作業，高空吊運必須分工明確，統一指揮、統一口令、統一行 動，施工人員對工作有疑義或存在不同意見時，必須事先提出，現場負責 人同意方可改變方案，不得擅自作主，擅自行動。二）、文明施工1 .施工現場必須按規定戴安全帽，穿防滑鞋，高空作業必須系好安全 帶。2 .施工現場的過道跳板必須穩固，自制載人平臺應安全可靠，其他臨時性措施應做到萬無一失。3 .高空作業傳遞物體時，必須相互照應。隨身所帶工具應用繩系牢， 不得隨意向下扔工具、料頭等物。4 .施工現場的電氣設施應正規，設備容量不得超載運行，導線不得裸7 = 1=/解。5 .施工現場的設備應保證良好，不得帶故障運行。6

12、 .施工現場的設備應妥善放置、保管。7 .下班前應清理設備、工具、清理現場。8 .理好施工器材，做好防止盜竊的工作。三）、消防安全1 .現場和臨時設施確保防火通道暢通。施工現場必須按照防火規范布 置相應和防火設備。2 .有明火的地方，都應配備必要的滅火設備。3 .配備專業電工，任何配電裝置、用電設備及拿接電源，必須又專業 電工執行，而且必須與易燃易爆物品隔離或采取可靠的安全防護措施。4 .工作（包括氣焊、電焊各種焊接），不準在易燃易爆物品進行。5 .工地地易燃易爆物品，必須有專門存放倉庫，并指派專人經營。6 .許在施工工地上傾倒和燃燒垃圾，保持良好的環境。7 .現場配備的一切消防設備，都應滿足

13、有關部門制定的消防安全標準8 .現場設備的一切消防設備，必須安全、可靠，配備位置必須存放、 拿取便捷可靠。四）、安全管理1、根據我國現行的建筑工程安全操作規程以及國家對各工種的具體要求，制定響應的安全操作規程。2 、指派專職安全監督管理人員，跟班巡視監督作業。3 、對于重點危險部位，一方面設有明顯標志，以引起從上到下所有 人員的高度重視，一方面設專職安全員定點跟班監控作業。4 、認真規劃，管理施工現場，保持各種通道暢通，使施工現場有條 不絮，高速運轉。5 、加強安全生產知識教育，準守施工操作規范，定期進行安全大檢 查，堵塞漏洞，防患于未然。6 、搞好各種臨時設施的安全保護，確保職工衣、食、住、

14、行的衛生 條件良好。7 、遵守施工現場的管理條例，遵守當?shù)厝嗣裾k法的一切有關安 全的條例條款，杜絕一切違法現象。五）、環境管理1 、為搞好環境衛生，爭創文明工地，做到文明施工，現對施工現場的 環境管理做如下規定：2 、嚴格貫徹執行國家環保法及本地區環保部門的各種有關規定。3、施工所剩下的料頭、雜物要及時清理，不得隨意堆放、丟棄。4、不得隨意隨處亂倒垃圾、臟水。5、庫房內要保持清潔，物料擺放要整齊。十施工質量保證措施1技術交底制度本公司堅持以技術進步來保證施工質量的原則，公司實行三級技術交底 制度。公司技術部門向項目部及分包專業隊伍做事工技術總交底。交底內容：公司技術部門編制有針對性的新工藝

15、、新技術、特殊工序的 施工工藝以作業指導書的形式向項目部技術質量、施工部門負責人及技術 人員作技術交底，接受交底人應在作業指導書上簽名。項目部及分包專業隊伍技術負責人應將工序的施工操作規程、工藝流 程、施工工藝、質量標準、安全施工以作業指導書或技術交底書的書面形 式向施工班組長技術交底并簽名形成書面文件。作業班組長也應以作業指導書或技術交底書的書面形式先向員工做作 業技術講解、交底，內容不但必須包含項目部向班組長作出交底，還應根 據施工人員特點、作業環境、思想情緒、作業時間作補充交底，保證每一 天、每一道工序、每位員工的施工質量和施工安全。2樣板領路制施工操作工序的優化，工藝的改進，新工藝、新

16、技術的推廣應用，通過 不斷的探索、積累必要的管理和操作經驗，提高每一道工序的操作工藝和 操作水平，從而提高工序的施工質量，對每一個分項工程或工種、工序， 特別是量大面廣的分項工程都要在大面積施工前作出示范樣板，把標準食 物化，統一操作要求，明確質量目標。以點帶面能起到事半功倍的作用。建筑節能保溫工程施工前，需現場制作保溫系統樣板展示，同樣，每 個分項工程的第一個檢驗批的每道工序都作為樣板工程組織參觀學習交 流，起到樣板示范領路作用以點帶線，以線帶面把標準事物化，統一操作要求，明確質量目標。以點帶面能起到事半功倍的作用。3施工過程實行三檢制三檢制是指施工單位內部的質量管理的一種自檢，互檢、交接檢

17、查形 式。一道工序完成在進入下道工序前，該施工班組首先對照規范和企業標準及 企業作業的樣板進行自檢并作出文件記錄。在自檢合格的基礎上，有工長組織項目專業技術負責人，質量檢驗員和 下道工序施工班長相互檢查。例如保溫層的施工、抹面鋪網完成，施工班 長也應參加檢查，確保上下工序的銜接。交接檢、凡上一道工序的工作成果將被下一道工作成果覆蓋，完成后無 法檢查和證實的那一部分工程必須進行交接檢查，交接檢查的書面形式有 兩種，一種交接檢查是隱蔽工程驗收，另一種是以中間驗收單或分部分項 工程質量驗收證明書形式，形成書面文件，隱蔽工程交接驗收是指在施工 單位自互檢代替交接檢驗，未經交接檢驗驗收不得進入下道工序施

18、工。4質量責任追究制本公司規定經自檢、互檢發現的檢驗批或工序不合格必須進行返工，不 合格的檢驗批或工序不準進入下道工序施工，并要追究班組長的責任。不 合格的分項工程流入下道工序要追究施工員的責任。不合格分部（子分部） 工程流入社會要追究項目經理的責任，要建筑工程質量不符合要求時應按 下列規定進行處理：1、經返工重做或更替器具、設備的檢驗批，應重新進行驗收。2、經有資質的檢驗單位檢驗測鑒定能夠達到設計要求的檢驗批，應予以驗收3、經有資質的檢測單位檢測鑒定達不到設計要求，但經原設計單位核 算認可能夠滿足結構安全和使用功能的檢驗批，可予以驗收。4、經返修或加固處理的分項、分部工程，雖然改變外形尺寸但仍能滿足安全使用要求，可按技術處理方案和協商文件進行驗收。5、通過返修和加固處理仍不能滿足安全使用要求的分項工程、單位（子單位）工程嚴禁驗收。由此而產生的經濟損失將按規定追究自生產工人直接至技術負責人的責任并將受到經濟處罰。十一季節性施工措施一） 夏季施工措施1外墻外保溫夏季施工時應避免陽光直射，必要時應在腳手架上搭設遮陽布。雨天施工應采取有效的防雨措施，防止雨水
