管道及設備保溫技術交底

1、管道及設備保溫本章適用于供采暖、生活用熱水或蒸汽管道及設備的保溫和給水排水管道的防結露保溫。一、材料要求保溫材料的性能、規格應符合設計要求，并具有合格證。一般常用的材料有：1 預制瓦塊：有泡沫混凝土、珍珠巖、蛭石、石棉瓦塊等。2 管殼制品：有巖棉、礦渣棉、玻璃棉、硬聚氨月旨泡沫塑料、聚苯乙烯泡沫塑料管殼等。3 卷材：有聚苯乙烯泡沫塑料、巖棉等。4 其他材料：有鉛絲網、石棉灰，或用以上預制板塊砌筑或粘接等。二、主要機具1 機具：砂輪鋸、電焊機。2 工具：鋼筋、布剪、手錘、剁子、彎鉤、鐵鍬、灰桶、平抹子、圓弧抹子。3 其他：鋼卷尺、鋼針、靠尺、楔形塞尺等。三、作業條件1 管道及設備的保溫應在防腐及

2、水壓試驗合格后方可進行，如需先做保溫層，應將管道的接口及焊縫處留出，待水壓試驗合格后再將接口處保溫。2 建筑物的吊頂及管井內需要做保溫的管道，必須在防腐試壓合格，保溫完成隱檢合格后，土建才能最后封閉，嚴禁顛倒工序施工。3 保溫前必須將地溝管井內的雜物清理干凈，施工過程遺留的雜物，應隨時清理，確保地溝暢通。4 濕作業的灰泥保護殼，冬施時要有防凍措施。四、操作工藝（一）工藝流程：1預制瓦塊:（二）各種預制瓦塊運至施工地點，在沿管線散瓦時必須確保瓦塊的規格尺寸與管道的管徑相配套。（三）安裝保溫瓦塊時，應將瓦塊內側抹510mmi石棉灰泥，作為填充料。瓦塊的縱縫搭接應錯開，橫縫應朝上下。（四）預制瓦塊根

3、據直徑大小選用1820號鍍鋅鋼絲進行綁扎、固定，綁扎接頭不宜過長，并將接頭插入瓦塊內。（五）預制瓦塊綁扎完后，應用石棉灰泥漿縫隙處填充，勾縫抹平。（六）外抹石棉水泥保護殼（其配比石棉灰：水泥=3:7）按設計規定厚度抹平壓光，設計無規定時，其厚度為1015mm（七）立管保溫時，其層高小于或等于5s每層應設一個支撐托盤，層高大于5m,每層應不少于2個，支撐托盤應焊在管壁上，其位置應在立管卡子上部200mm,托盤直徑不大于保溫層的厚度。（八）管道附件的保溫除寒冷地區室外架空管道及室內防結露保溫的法蘭、閥門等附件按設計要求保溫外，一般法蘭、閥門、套管伸縮器等不應保溫，并在其兩側應留7080mm勺間隙，

4、在保溫端部抹600700的斜坡。設備容器上的人孔、手孔及可拆卸部件的保溫層端部應做成45o斜坡。（九）保溫管道的支架處應留膨脹伸縮縫，并用石棉繩或玻璃棉填塞。（十）用預制瓦塊做管道保溫層，在直線管段上每隔57m應留一條間隙為5mm勺膨脹縫，在彎管處管徑小于或等于300mm應留一條間隙為2030mm彭脹縫，膨脹縫用石棉繩或玻璃棉填塞。（十一）用管殼制品作保溫層，其操作方法一般由兩人配合，一人將管殼縫剖開對包在管上，兩手用力擠住，另外一人纏裹保護殼，纏裹時用力要均勻，壓茬要平整，粗細要一致。若采用不封邊的玻璃絲布作保護殼時，要將毛邊摺疊，不得外露。（十二）塊狀保溫材料采用纏裹式保溫（如聚乙烯泡沫塑

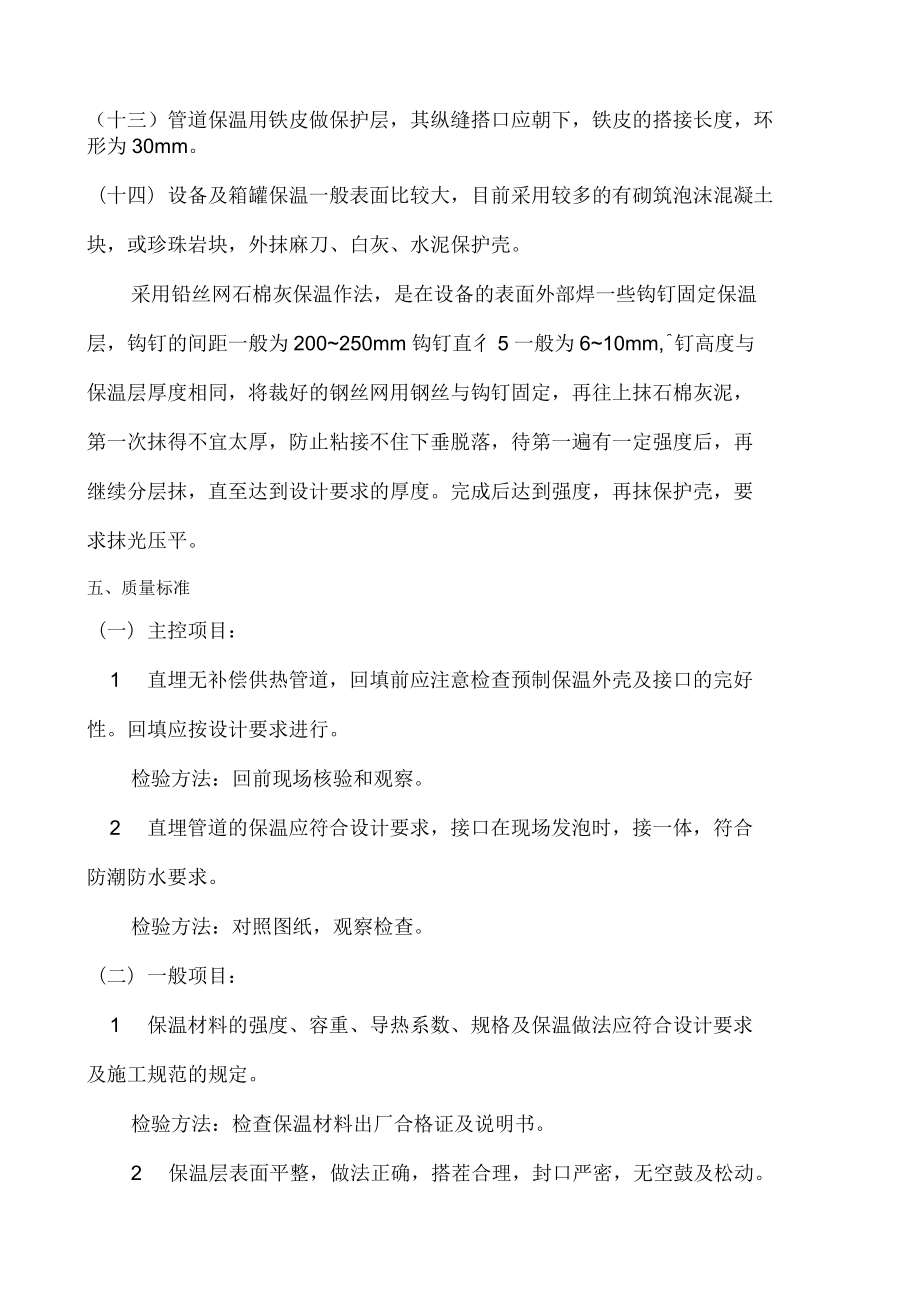

5、料），按照管徑留出搭茬余量，將料裁好，為確保其平整美觀，一般應將搭茬留在管子內側，其他要求同本篇第4章。（十三）管道保溫用鐵皮做保護層，其縱縫搭口應朝下，鐵皮的搭接長度，環形為30mm。（十四）設備及箱罐保溫一般表面比較大，目前采用較多的有砌筑泡沫混凝土塊，或珍珠巖塊，外抹麻刀、白灰、水泥保護殼。采用鉛絲網石棉灰保溫作法，是在設備的表面外部焊一些鉤釘固定保溫層，鉤釘?shù)拈g距一般為200250mm鉤釘直彳5一般為610mm,釘高度與保溫層厚度相同，將裁好的鋼絲網用鋼絲與鉤釘固定，再往上抹石棉灰泥，第一次抹得不宜太厚，防止粘接不住下垂脫落，待第一遍有一定強度后，再繼續分層抹，直至達到設計要求的厚度。

6、完成后達到強度，再抹保護殼，要求抹光壓平。五、質量標準（一）主控項目：1 直埋無補償供熱管道，回填前應注意檢查預制保溫外殼及接口的完好性?；靥顟?yīng)按設計要求進行。檢驗方法：回前現場核驗和觀察。2 直埋管道的保溫應符合設計要求，接口在現場發泡時，接一體，符合防潮防水要求。檢驗方法：對照圖紙，觀察檢查。（二）一般項目：1 保溫材料的強度、容重、導熱系數、規格及保溫做法應符合設計要求及施工規范的規定。檢驗方法：檢查保溫材料出廠合格證及說明書。2 保溫層表面平整，做法正確，搭茬合理，封口嚴密，無空鼓及松動。檢驗方法：觀察檢查。3允許偏差項目應符合下表的規定保溫層允許偏差項目名稱允許偏差（mg檢驗方法保溫

7、厚度+S用鋼針刺入保溫層和尺量檢5查表面平整卷材或板材5用2m靠尺和楔形塞尺檢查度涂抹或其他10注：S為保溫層厚度。六、成品保護1管道及設備的保溫，必須在地溝及管井內已進行清理，不再有下道工序損壞保溫層的前提下，方可進行保溫。2一般管道保溫應在水壓試驗合格，防腐已完方可施工，不能顛倒工序。3保溫材料進入現場不得雨淋或存放在潮濕場所。4保溫后留下的碎料，應由負責施工的班組自行清理。5明裝管道的保溫，土建若噴漿在后，應有防止污染保溫層的措施。6如有特殊情況需拆下保溫層進行管道處理或其他工種在施工中損壞保溫層時，應及時按原要求進行修復。七、應注意的問題1保溫材料使用不當、交底不清、做法不明：應熟悉圖紙，了解設計要求，不允許擅自變更保溫做法，嚴格
