單螺桿冷水機組URS

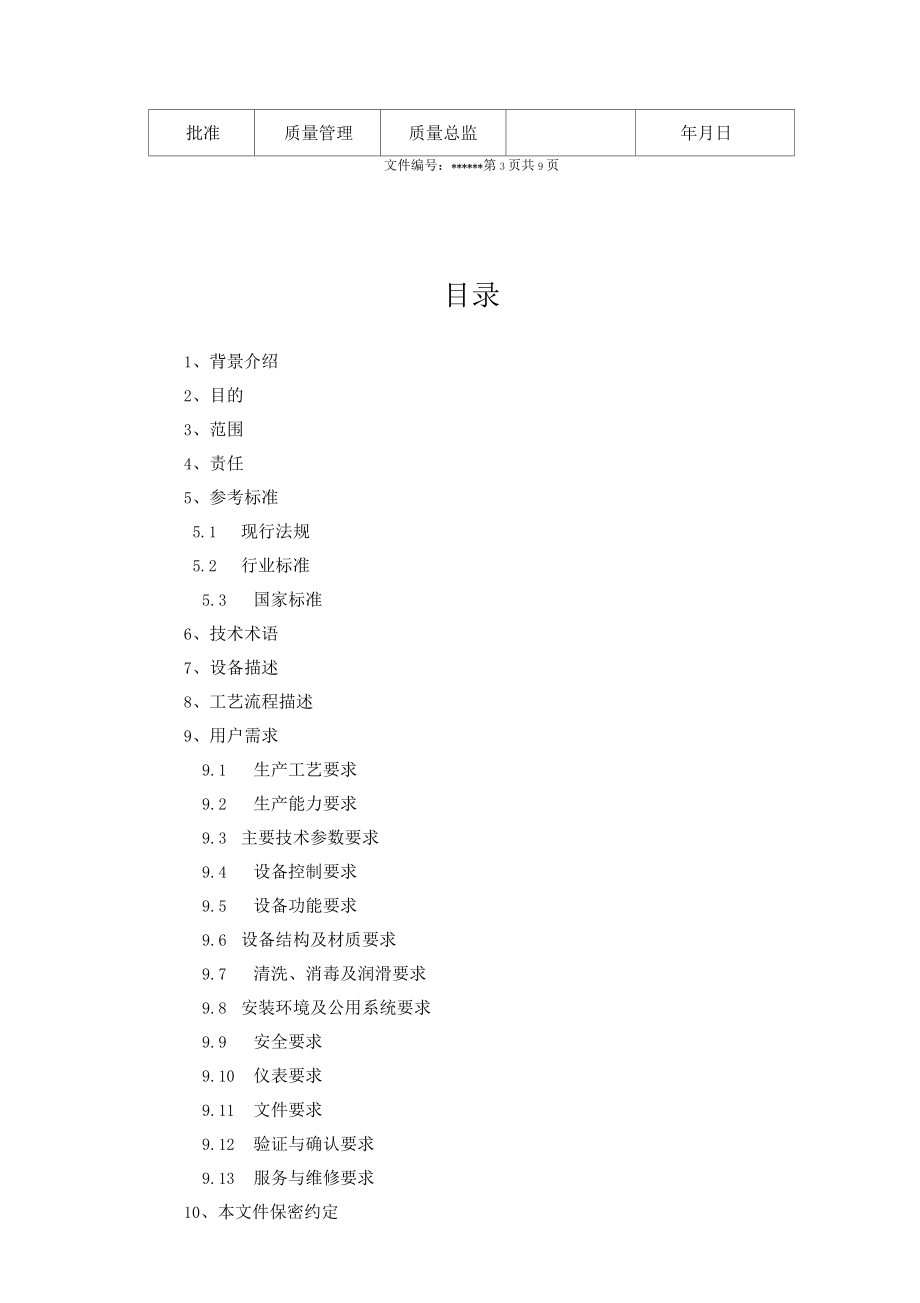

1、文件編號:*第1頁共9頁單螺桿冷水機組用戶需求文件編號:*第2頁共9頁用戶需求標準審批項目部門簽名簽署日期起草設備部年月日生產部年月日項目部門職務簽名簽署日期審核設備部部長年月日生產部部長年月日質保部部長年月日生產管理生產總監年月日項目部門職務簽名簽署日期批準質量管理質量總監年月日文件編號：*第3頁共9頁目錄1、背景介紹2、目的3、范圍4、責任5、參考標準5.1 現行法規5.2 行業標準5.3 國家標準6、技術術語7、設備描述8、工藝流程描述9、用戶需求9.1 生產工藝要求9.2 生產能力要求9.3 主要技術參數要求9.4 設備控制要求9.5 設備功能要求9.6 設備結構及材質要求9.7 清洗

2、、消毒及潤滑要求9.8 安裝環境及公用系統要求9.9 安全要求9.10 儀表要求9.11 文件要求9.12 驗證與確認要求9.13 服務與維修要求10、本文件保密約定文件編號:*第4頁共9頁1、背景介紹根據公司新建小容量注射劑無菌車間建設項目計劃，將按照新版GMP(2010版)要求訂購1臺冷水機組用于制冷，服務于該車間的溫度調節。2、目的本用戶需求文件總括了公司對單螺桿冷水機組的質量要求(GMP,描述了公司對該設備的工作過程及功能的期望。主要包括相關法規符合度和用戶的具體需求，設備供應商應達到本URS勺各項要求。3、范圍本文件為公司新建小容量注射劑車間所用冷水機組的用戶需求，是對單螺桿冷水機組

3、的設計、制造、運輸、安裝、檢查、運行、確認和交付使用的說明，本URS還包括對設備的基本技術要求、工藝要求、衛生要求、安全要求等。本URS表述的系統可能部分需求無法滿足，某些額外的功能或特征在本URS中表述的也不盡詳細，期望供方根據實際，形成更為詳細的功能需求規范，并作為該設備的關鍵控制需求。供方如對本UR薪規定的各項內容需要改動，均需以書面形式提出，并經需方同意，否則應按本URSt義的內容實施，同時，本URS等作為設備接收確認的依據之一。4、責任需方負責本URS勺編制，供方需嚴格按照本URS9T明確的法規標準、技術要求、服務要求，提供相關的設備和服務，供方須對需方所提供的URS負保密責任，必要

4、時協助需方建立設備的URS供方還需負責運輸、安裝、試機、運行指導，驗收合格后交付生產車間使用。5、參考標準(設備必須符合以下標準、規范，包括但不限于以下內容)：(1)所供應設備必須符合國家制冷設備安全設計標準。(2)制冷量達到或超過國家COFtt效比。(3)控制系統能夠根據負載變化自動調節。(4)機械設備制造規范國家機械加工工藝規范；NB/T47014-2011-承壓設備焊接工藝評定；2.4.3JB/T4730.1-4730.6-2005承壓設備無損檢測；GB150-1998/鋼制壓力容器；焊接應符合JB4709-2002生岡制壓力容器焊接規；文件編號：*第5頁共9頁GB150-1998/壓力

5、容器安全技術監察規程1999年版；6、技術術語術語定義URS用戶需求GMP藥品生產質量管理規范SAT現場驗收測試SOP標準操作程序7、設備描述單螺桿冷水機組是一種制冷設備，要求安全性高、能效高、加工質量好、設備配件選型適當合理、運行穩定、自動化程度高、各過程參數的自動顯示。8、工藝流程描述機組的壓縮機將蒸發器內低溫低壓制冷劑吸入氣缸，壓縮成為高溫高壓氣體，經排氣管道進入冷凝器內。在冷凝器內與冷卻水進行熱交換，把熱量傳遞給冷卻水帶走，而制冷劑氣體則凝結為高壓液體，經熱力膨脹閥節流降壓后進入蒸發器。在蒸發器內，低壓液體制冷劑吸收冷凍水的熱量而汽化，使冷凍水降溫冷卻，成為所需要的低溫用水。汽化后的制

6、冷劑氣體重新被壓縮機吸入進行壓縮，排入冷凝器，這樣周而復始，不斷循環，從而實現對冷凍水的冷卻。低溫冷凍水進入空調機組風機盤管，與對流空氣發生熱交換，在風機的帶動下，送入室內，從而降低室內的空氣溫度，如此循環，從而達到連續制冷的目的。具體流程圖如下：制冷劑壓縮成局溫;Ll壓體（排氣管道l（蒸發器）nara1mawnnarnn-1與冷凍水熱交一b*、匕勺膨脹閥節流降壓）（蒸發器）二與冷卻水進凝結為:十7行熱交換高壓液體：）i（冷凝器）nar!nnararnn!餐汽化后的制冷劑氣體f低溫用水空調機組文件編號:*第6頁共9頁9、用戶要求（URS單螺桿水冷機組的主要技術參數、配置及功能要求帚求編P需求必

7、需/期望9.1性能要求URS-01高效，節能，低噪音，運行穩定必需URS-02能量調節范圍：10%-100%根據出水溫度，無級自動調節期望9.2制冷能力要求URS-03制冷量應滿足高峰冷量需求：制冷量270RT或900-950KW必需9.3主要技術參數要求URS-05制冷劑：R134a必需URS-06冷凍水：進口12度；出口7度必需URS-07冷卻水：進口30度；出口35度必需9.4設備控制要求URS-08機組控制系統米用進口PLCa電腦控制器，輔之以中文漢顯人機界面觸摸屏，對機組進行智能化控制，操作方便、直觀必需URS-09PLC可編程序控制器（西門子，二菱）期望URS-10急停開關（施耐德

8、金屬系列或進口品牌）期望URS-11總空氣開關（施耐德或進口品牌）期望URS-12交流接觸器（施耐德或進口品牌）期望URS-13小型繼電器（施耐德或進口品牌）期望URS-14電子膨脹閥控制系統為國際品牌期望URS-15壓力、溫度和流量傳感器為國際品牌期望URS-16有電源相序、過壓、過流保護必需URS-17能夠檢測電源電壓和實際電流值期望URS-18壓縮機有反轉、缺相、堵轉和過熱保護必需URS-19系統有過壓、過熱、過冷低流量保護必需9.5設備功能要求URS-20機組顯示器顯示內容：蒸發器進、出水溫度、排氣溫度、排氣壓力、油溫、油壓、冷水及冷卻水水流情況、能量調節顯示、報警顯示、機組設定參數顯

9、示等期望URS-21保護功能：油泵電機過電流、主電機過電流、排氣壓力超高、吸氣壓力低、油壓低、吸氣過濾器壓差大、油溫超高、蒸發器斷水、冷凝器斷水、冷媒水超低溫期望URS-22報警功能：主機過載、油泵過載、油溫高、油壓、吸氣壓差大、蒸發器壓力低、蒸發器超低溫、冷凝壓力高、排氣溫度高期望URS-23機組通過出水溫度自動調節負荷必需URS-24從控制電腦觸摸屏上，可以直接讀出進出水溫度期望URS-25應有冷凍水、冷卻水的過流、過載保護功能，電壓過高、過低、缺相等保護功能必需9.6設備結構、材質要求URS-26設備底座設計合理牢靠，保證f厚度，鍍鋅，涂漆，并啟減震墊必需URS-27所有管道都必須承受設

10、計壓力，并肩安全保護裝置必需URS-28所有連接處必須密封良好，防止?jié)B漏必需URS-29所有緊固件必須是正規廠商生產，達到國家標準必需URS-30機械部分要求便于拆卸和維護維修必需URS-31設備必須便于吊裝和搬運，并肩防護裝置必需URS-32控制柜、操控箱、操控按鈕具有良好密封，箱內無明顯灰塵、水和濕氣進入其中必需URS-33交流接觸器、熱繼電器、中間繼電器等元?dú)饧捎眠M(jìn)口產品或國內知名大廠產品，保證其性能穩定可靠必需URS-34熱交換器中的傳熱管均為銅管，采用脹管結構與管板固定密、封必需URS-35冷凝器上應設置有卜放供放冷凝水控制裝置必需9.7清洗、消毒及潤滑要求URS-36蒸發器筒體

11、應做保溫處理，絕緣材料采用閉泡型保溫板，具有防水、防潮、隔熱的性能，并且材料令較好的韌性，表面光滑便于清潔必需9.8安裝要求及公用系統、電力要求URS-37機房環境與機組周圍場地的清潔必需文件編號:*第7頁共9頁URS-38管道在水壓0.8Mpa壓力卜無泄漏必需URS-39供水管要盡可能短，以減少不必要的能量消耗。必需URS-40水系統必須選配流量和揚程合適的水泵，以確保機組正常供水。水泵與機組和水系統管路之間除米用防震軟接頭連接外必需URS-41在冷卻水管上要求對每臺制冷環路的冷凝器進出口兩端分別獨立安裝截止閥，以便于變工況（室外環境溫度過低而影響冷凝器壓力）時，適當調節水量來維護正常的工作

12、壓力，同時也有利于對冷凝器維護保養時方便地切斷水路必需URS-42在冷凝器的進出管道兩端需要安裝溫度旨示計,并應在進出口法蘭與截止閥之間安裝壓力表，以便觀察記錄與了解機組冷凝器的水循環情況必需URS-43冷凝器出口管道上已安裝水流量繼電器并與機組實行聯鎖，以作為冷卻水的斷水保護。必需URS-44必須在進水管上加設水過濾器。過濾器目數要求在60目以上必需URS-45蒸發器的水管進出口應裝有溫度計與截止閥，進出口接管法蘭與截止閥之間分別獨立安裝壓力表，蒸發器的出水管路上已安裝水流量繼電器，以滿足機組正常的冷凍水量的需要必需URS-46三相31/380/50HZ,有良好的接地必需9.9安全要求URS

13、-47設備應貼有一的設備銘牌必需URS-48恰當?shù)墓收蠙z測和警報必需URS-49設備上易對操作人員造成傷害的運動部位應肩安全罩，電氣控制柜裝有安全鎖必需URS-50設備不能有鋒利的邊緣、尖角，便于清潔。必需URS-51電氣系統的安全性能應符合相應的國家標準必需9.10儀表要求URS-52設備上的測量用儀器儀表及設備聯接件使用公制單位必需文件編號:*第8頁共9頁URS-53儀器儀表應提供有資質的檢驗合格證必需URS-54所有用于工藝控制或參數記錄的關鍵儀表需要校驗必需9.11文件要求URS-55文件/圖紙必需URS-56文件清單：布局圖（包括管線、電器位置和接口要求）；技術和功能規格（設備及控制

14、系統）；硬件設計規范（原理圖）；儀表的校驗證書；操作和維護手冊；備件和消品消耗單必需9.12驗證與確認要求URS-57有SAT測試才艮告必需URS-58設備正常運行性能測試報告SAT9.13服務與維修要求必需URS-59可長期提供便捷的設備零件服務必需URS-60幫助建立預防維修計劃必需URS-61負責對技術管理人員、操作人員、維修人員進行結構原理、性能、操作、維修、故障排除等基本知識的培訓，使我方人員至f熟練度，由雙方人員認可必需URS-62如因系統故障導致停止生產時，需要延長保修期限。同時故障零件供應商須尢條件負責免費更換。期望URS-63設備試車后于保修期限內其消耗品或電子零件故障需由供應商負責免費供
