計算機視覺課設答辯ppt

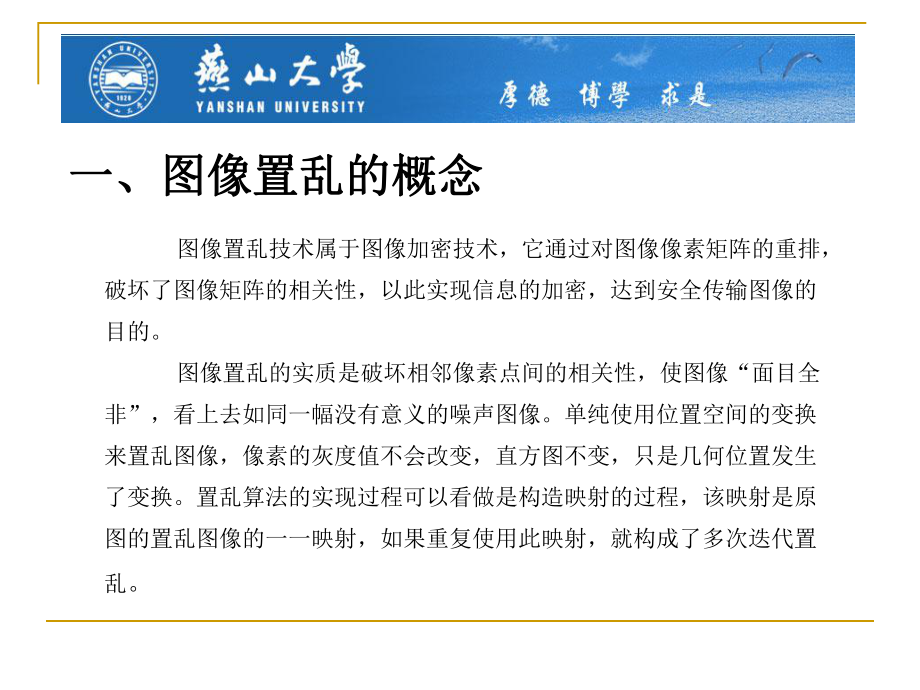

1、姓名姓名: : 陳永秀陳永秀專業：專業： 精密儀器及機械精密儀器及機械計算機視覺課設計算機視覺課設圖像置亂的設計及實現圖像置亂的設計及實現1234圖像置亂的概述圖像置亂的概述基于變換矩陣的圖像置亂基于變換矩陣的圖像置亂 基于基于Arnold變換基礎上的置亂變換基礎上的置亂圖像置亂的分析與總結圖像置亂的分析與總結一、圖像置亂的概念一、圖像置亂的概念圖像置亂技術屬于圖像加密技術，它通過對圖像像素矩陣的重排，破壞了圖像矩陣的相關性，以此實現信息的加密，達到安全傳輸圖像的目的。圖像置亂的實質是破壞相鄰像素點間的相關性，使圖像“面目全非”，看上去如同一幅沒有意義的噪聲圖像。單純使用位置空間的變換來置亂圖

2、像，像素的灰度值不會改變，直方圖不變，只是幾何位置發生了變換。置亂算法的實現過程可以看做是構造映射的過程，該映射是原圖的置亂圖像的一一映射，如果重復使用此映射，就構成了多次迭代置亂。二、基于變換矩陣的圖像置亂二、基于變換矩陣的圖像置亂 通過數學中矩陣的初等變換可以將圖像轉換為另一幅圖像，從而達到置亂的目的，但其置亂作用較差，因?yàn)槌醯茸儞Q是整行或整列進行變換，并不是對矩陣中每個點進行變換。而一些非線性變換則有可能對圖像置亂起到較好的作用。2.1 2.1 二維坐標置亂加密原理二維坐標置亂加密原理將圖形分解成二維坐標上的一個個點的組合，用G(i,j)(i=1,2,.M，j=1,2.,N)表示各個點，

3、然后通過一個方程將有序的點置亂，置亂的點組合起來的圖便是加密后的圖。G(i,j)為原圖各點，G1(i,j)為加密圖各點，用方程G1(i,j)=0.1*G(i,j)+0.9*Gadd(i,j)（對原來的點進行加權求和）得到G1(i,j)，再將其按順序輸出，記得到置亂后的圖像。2.1.1 2.1.1 用用MATLABMATLAB實現圖像置亂的程序如下：實現圖像置亂的程序如下：G=imread(D:Miss256G.bmp);subplot(1,3,1)imshow(G)title(原圖)Gadd=fix(256*rand(256,256,3);for i=1:256 for j=1:256 G(i

4、,j)=0.1*G(i,j)+0.9*Gadd(i,j); %進行加權求和 endendsubplot(1,3,2)imshow(G); %顯示圖像title(置亂后的圖像)結果如下：結果如下： 2 2.2 .2 二維坐標置亂解密原理二維坐標置亂解密原理 將置亂后的點G1(i,j)通過與原來方程的逆運算，得到G2(i,j)，并將其組合起來，即得到恢復后的圖像。2.2.1 2.2.1 恢復圖像程序如下：恢復圖像程序如下：G=imread(D:Miss256G.bmp);subplot(1,3,1)imshow(G)title(原圖)Gadd=fix(256*rand(256,256,3);for

5、 i=1:256 for j=1:256 G1(i,j)=0.1*G(i,j)+0.9*Gadd(i,j); %進行加權求和 endendsubplot(1,3,2)imshow(G1); %顯示圖像title()for i=1:256 for j=1:256 G2(i,j)=(G1(i,j)-0.9*Gadd(i,j)./0.1; %進行加權求和 endendsubplot(1,3,3)imshow(G2); %顯示圖像title(復原后的圖像)結果如下：結果如下： 三、基于三、基于ArnoldArnold變換基礎上的置亂變換基礎上的置亂 3.1 變換原理變換原理 Arnold變換又稱貓臉變

6、換，設想在平面單位正方形內繪制一個貓臉圖像，通過下述變換，貓臉圖像將由清晰變的模糊。矩陣表示即為： （3.1.1） 是圖像中 的像素變換后的新的位置。反復進行此變換，即可得到置亂的圖像。1 1mod( )1 2xxNyy 圖像的二維Arnold變換，實現像素位置的置亂，所以經過Arnold變換處理的圖像，其灰度直方圖與原圖一樣。下面以256256的圖像進行1次、192次置亂之后的圖像，在192次置亂后，又回到原始圖像3.1.1 3.1.1 用用MATLABMATLAB實現實現ArnoldArnold變換的程序如下：變換的程序如下：G=imread(D:Miss256G.bmp); w0 = d

7、ouble (G) / 255 ;m,n=size(w0);w1 =w0 ;subplot(1,3,1)imshow(w1 , ) ;title(原圖)for k = 1:1 % 置換1次 for x = 1:mfor y = 1 :n x1 = x + y ; y1 = x + 2*y ; if x1 m x1 = mod(x1 ,m) ;end if y1 n y1 = mod(y1 ,n) ; end if x1= 0 x1 = m ; end if y1 = 0 y1 = n ; end w1 (x1 ,y1) =w0 (x ,y) ; end end w0 =w1;end subpl

8、ot(1,3,2)imshow(w1 , );title(置換1次) w0 = double (G) / 255 ;m,n=size(w0);w2=w0 ;for k = 1:192 %置換192次 for x = 1:m for y = 1 :n x1 = x + y ; y1 = x + 2*y ; if x1 m x1 = mod(x1 ,m) ; end if y1 n y1 = mod(y1 ,n) ; end if x1= 0 x1 = m ; end if y1 = 0 y1 = n ; end w1 (x1 ,y1) =w0 (x ,y) ; end end w0 =w1;en

9、d subplot(1,3,3)imshow(w2 , );title(置換192次)3.3.2 2 基于基于ArnoldArnold變換的圖像恢復變換的圖像恢復 Arnold變換具有周期性，當?shù)侥骋徊綍r(shí)，將重復得到原始圖像。傳統的Arnold變換的圖像恢復是利用Arnold變換的周期性。如下圖所示3.2.1 3.2.1 用用MATLABMATLAB實現實現ArnoldArnold變換圖像的復原程序如下變換圖像的復原程序如下：G=imread(D:Miss256G.bmp); w0 = double (G) / 255 ;m,n=size(w0);w1 =w0 ;subplot(1,2,1

10、)imshow(w1 , ) ;title(原圖)for k = 1:192 %置換192次 for x = 1:m for y = 1 :n x1 = x + y ; y1 = x + 2*y ; if x1 m x1 = mod(x1 ,m) ; end if y1 n y1 = mod(y1 ,n) ; end if x1= 0 x1 = m ; end if y1 = 0 y1 = n ; end w1 (x1 ,y1) =w0 (x ,y) ; end end w0 =w1;end subplot(1,2,2)imshow(w1 , );title(置換192次)四、圖像置亂的分析與總結四、圖像置亂的分析與總結其中二維坐標置亂法，原理簡單，容易實現，但加密過于簡單，容易被解密，卻置亂效果不是很好；Arnold置亂方式實現容易，置亂效果較好，但由于在圖像置亂過程中使用的矩陣形式是固定的，圖像的隱秘性只能依賴于置亂的次數，安全性仍需加強；但是問題仍然存在，如果非法破譯者不在乎恢復運算可能要花費的巨大計算時
