影劇院調研報告

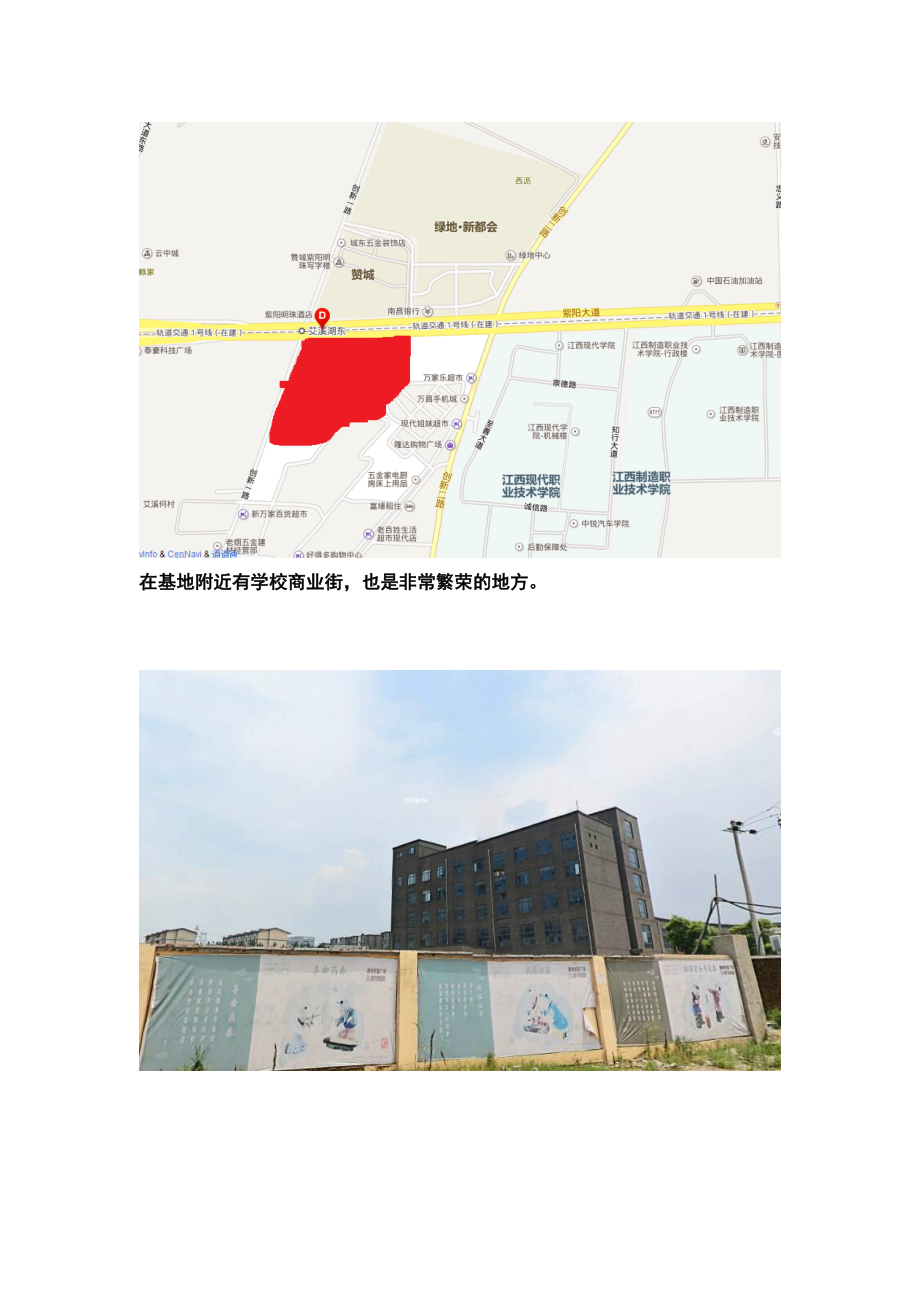

1、影劇院調研報告 姓名：胡高翔 班級：建筑（2）班 學號：20120110030217基地調研基地位于高新區艾溪湖邊上，西邊有艾溪湖濕地公園，而在其東邊有奧林匹克體育中心。在這塊基地邊有地鐵，公交站臺。交通非常便利。在基地附近有學校商業街，也是非常繁榮的地方?；丨h(huán)境艾溪湖濕地公園入口艾溪湖的桃花島奧體南門奧體北門任務書解讀一、建筑總要求 規模：1200座 等級：乙等，可考慮甲等。等級特征耐久年限耐火等級甲等劇場省、市、自治區一般劇場100年以上不低于二級乙等劇場省、市、自治區一般劇場50-100年以上不低于二級一、名詞解釋2.0.1A 劇場 theater 設有觀眾廳、舞臺、技術用房和演員、觀

2、眾用房的觀演建筑。 2.0.2A 觀眾廳 auditorium 觀眾觀看演出的空間。2.0.3A 池座 stalls 首層觀眾席。2.0.4A 樓座 balcony 首層觀眾席以上樓層的觀眾席。2.0.5A 包廂 box(in the auditorium) 沿觀眾廳側墻或后墻隔成小間的觀眾席。2.0.6A 視線 line of sight觀眾眼睛與設計視點的連線。2.0.7A 視線超高值（C值）exceeding value of vertical sight line后排觀眾視線與前排觀眾眼睛的垂直距離。2.0.8A 舞臺 stage 劇場演出部分總稱，包括主舞臺、側舞臺、后舞臺、樂池、臺

3、唇、耳臺、臺口、臺倉、臺塔。2.0.9A 鏡框式舞臺 proscenium stage 在觀眾廳和舞臺之間設有明顯分隔的舞臺。2.0.10A 開敞式舞臺 open stage 表演區和觀眾席在一個空間內的舞臺形式，包括伸出式舞臺、島式舞臺、盡端式舞臺。2.0.11A 伸出式舞臺 thrust stage向觀眾廳伸出，觀眾席三面環繞的舞臺。2.0.12A 島式舞臺 arena stage 設在觀眾廳內，觀眾席四面環繞的舞臺。2.0.13A 主舞臺 main stage 臺口線以內的主要表演空間。2.0.14A 側舞臺 bay area 設在主舞臺兩側，為遷換布景、演員候場、臨時存放道具、景片的輔

4、助空間。2.0.15A 后舞臺 back stage 設在主舞臺后面，可增加縱深方向表演區的空間。2.0.16A 樂池 orchestra pit 為歌劇表演配樂的樂隊使用的空間，一般設在臺唇的前面和下面。2.0.17A 臺唇 apron stage 臺口線以外伸向觀眾席的臺面。2.0.18A 耳臺 apron 臺唇邊沿至臺口外兩側墻之間的舞臺部分。2.0.19A 臺口 proscenium opening 舞臺面向觀眾廳的開口。2.0.20A 臺倉 understage 舞臺面以下的空間。是臺下機械設備運行、安裝及檢修的基本空間。2.0.21A 臺塔 fly tower 舞臺面以上至屋蓋結構

5、下緣的空間。是舞臺表演和臺上機械設備運行、安裝及檢修的基本空間。2.0.22A 上場門Stage Right面對觀眾的舞臺右側的演員上場出口。2.0.23A 下場門stage Left面對觀眾的舞臺左側的演員下場出口。2.0.24A 臺口線 curtain line 臺口構造內側邊線在舞臺面上的投影線，舞臺機械定位以此為基準。2.0.25A 柵頂 grid;gridiron 舞臺上部為安裝、檢修懸吊設備的工作層。2.0.26A 天橋 fly gallery 沿主舞臺的側墻、后墻墻身一定高度設置的工作走廊。2.0.27A 假臺口 movable pretendnd stage door 設置在舞

6、臺臺口之后，可適度改變臺口大小，由上片和兩個側片組成，可用于懸掛臺口燈具的主要設施。2.0.28A 燈光渡橋 lighting bridge 與吊桿平行設置的可升降的用于安裝、檢修燈具的橋式金屬構架。2.0.29A 渡橋碼頭 portal bridge 由天橋上伸出的平臺或吊板。由此通往燈光渡橋或假臺口上片。2.0.30A 大幕 proscenium curtain 分隔舞臺與觀眾廳的軟幕。2.0.31A 檐幕 transverse curtain 主舞臺上部的橫條幕。2.0.32A 邊幕 wings 主舞臺兩側的邊條幕。2.0.33A 前檐幕 fore-proscenium curtain

7、大幕前面的檐幕。2.0.34A 天幕 cyclorama 懸掛在舞臺遠景區，表現天空或背景的幕布。2.0.35A 紗幕 veil curtain 網眼紗制作的無縫幕，掛在臺口的叫臺口紗幕，掛在天幕燈區前的叫遠景紗幕，也可以折疊成裝飾襯幕，另外根據演出需要，也可掛在舞臺中部。2.0.36A 防火幕 fire curtain 設置在舞臺臺口處，在火災情況下可迅速關閉臺口，隔離舞臺與觀眾廳或主舞臺以外的其它區域，防止火災蔓延的剛性專用設備。2.0.37A 舞臺機械stage machinery（新增條文）設置在演出場所，為舞臺表演活動服務的機械設備的統稱。2.0.38A 車臺 stage wagon

8、 在主舞臺、側舞臺、后舞臺之間，前后左右行進的機械舞臺。2.0.39A 升降臺 elevating stage 舞臺上可以升降的機械舞臺。2.0.40A 轉臺 revolving stage舞臺上可以水平旋轉的機械舞臺2.0.41A 升降樂池 orchestra lift 臺面可以升降的樂池。2.0.42A 吊桿 batten 設置在舞臺上空，以單桿或桁架懸掛幕布及景物升降的設備。2.0.43A 單點吊機 point hoist 設置在舞臺上空，以單一懸吊點吊掛物體升降的設備。2.0.44B 聲橋 fore stage sound gallery在舞臺口外前上方頂部安裝揚聲器的天橋。2.0.4

9、5A 面光橋 fore stage lighting gallery 在觀眾廳頂部安裝燈具向舞臺正面投射燈光的天橋。2.0.46A 耳光室 fore stage side lighting 在觀眾廳兩側安裝燈具向舞臺投射燈光的房間。2.0.47A 追光室follow Spot control room在觀眾廳后側向舞臺投射追光的房間。2.0.48A 臺口柱光架 lighting tower 在主舞臺口內兩側安裝燈具的豎向鋼架。2.0.49A 燈光吊籠 lighting (cable) basket 在舞臺兩側上空設置的安裝燈具的籠狀吊架，可以升降、水平移動。2.0.50A 燈光吊架side l

10、ighting ladder（新增條文）設置在舞臺上空，以金屬構架懸掛燈具的設備。2.0.51A 天橋側光 fly gallery lighting 在舞臺側天橋上安裝的燈光。2.0.52A 流動燈光 movable lighting 安裝在舞臺臺面可移動燈架上的燈光。2.0.53A 舞臺聲反射罩 acoustic reflector設置在舞臺上，用于改善自然聲聲場條件的聲反射裝置。2.0.54A 功放室power amplifier equipment room安放擴聲功率放大器的用房。2.0.55A 調光柜室dimmer cubical room安放舞臺調光立柜的用房。2.0.56A 舞臺

11、面音響設備室 audio room at stage height level在舞臺面，用于安裝舞臺音響機柜和放置流動揚聲器的用房。2.0.57A 舞臺面燈光設備室lighting room at stage height level在舞臺面，用于安裝舞臺燈光機柜的用房。2.0.58A 臺下舞臺機械電氣柜室under stage equipment electrical cabinet room安放臺下舞臺機械電氣柜的設備用房。2.0.59A 臺上舞臺機械電氣柜室upper stage equipment electrical cabinet room安放臺上舞臺

12、機械電氣柜的設備用房。2.0.60A 燈控室 lighting control room 控制舞臺燈光的操作用房。2.0.61A 聲控室 sound control room 控制電聲系統的操作用房。2.0.62A 舞臺機械控制室stage mechanism equipment control room控制舞臺機械的操作用房。2.0.63A 舞臺監督指揮系統 Stage manager control system舞臺監督指揮演出的各種信號和內部通訊系統等。2.0.64A 舞臺監視系統 stage monitoring (display) System觀察舞臺演出情況的視頻監視系統。二、功能

13、要求演出部分觀眾部分 管理輔助部分功能組成圖小型劇院功能組合關系圖大型劇院功能組合關系圖1、用地面積每座不超過10，觀眾廳每座容積不小于5，設計等級乙級，根據劇場建筑面積指標可確定： 用地面積 不超過12000建筑面積 4800-6000前廳部分前廳 不小于240休息廳 不小于240存衣處 48-96小賣部 120吸煙處 84廁位間 84-96潔具儲藏室 10-15前廳值班室 15-30觀眾廳部分觀眾廳 不小于720舞臺部分樂池 5560主歌舞 (2427)× (2124) 話劇 (1824)× (1518) 臺戲曲 (1518)× (1516) 側臺 側臺總面積

14、不宜小于主臺面積的1/3后臺部分 化妝室 歌舞 200400 話劇戲曲 100200 演員衛生間 歌舞 80話劇戲曲 40服裝道具室歌舞、京劇 72720 話劇、地方戲 64160 小道具室 1220 大道具室 2550 候演室 3050 搶妝室 12(亦可與化妝室兼用) 頭部造型室 1224(亦可與化妝室兼用) 醫務室 16(亦可與其它房間兼用) 2、觀眾廳平面形式與剖面形式、觀眾廳的平面形式：）矩形平面：體形簡潔、結構簡單、早期反射聲聲場分布均勻，聲音的親切清晰；但觀眾廳寬度>30m時，前、中區缺少側向早期反射聲且易被觀眾吸收，音質變差。適用于中小型劇場及音樂廳;窄矩形音樂廳不易設樓

15、座.）鐘形平面：保留了前者結構簡單和早期反射聲聲場分布均勻的特點，減少了兩側偏座，可增加視距較遠的正座；適用于大中型劇場及音樂廳;大型增設一、二層設樓座.）扇形平面：較好的水平視角和視距條件，容納量大，側墻與中軸線夾角越小，前區越早獲得早期反射聲；側墻設計成鋸齒型，有利于早期反射聲均勻。適用于大中型劇場。）多邊形平面：各種六角形或多邊形平面，在扇形基礎上去掉后部偏座席，增設正后座席地。早期反射聲均勻。）曲線形平面：馬蹄形、卵形、橢圓形、圓形等。寬度過大時有偏角座位。聲學存在缺陷。2、觀眾廳的剖面形式：）跌落式（散座式）剖面：坡度較大；前部與中部早期反射聲得到改善。適用于中小型劇場，多用途劇場。

16、）沿邊挑臺式剖面：一層或多層挑臺增加觀眾容量；偏角或俯角較大的樓座較多。挑臺較淺，挑臺下部的觀眾席有較多的直達聲。適用于大中型劇場，或歌舞劇場。）挑出式樓座剖面：應用較多。多為單層樓座；正視樓座較多；可增加觀眾容量及縮短視距。）包箱式樓座剖面：分跌落式，蜂窩式，環繞式，挑出式，半挑式。豐富空間形式，增進聲學擴散。3、舞臺與后臺、舞臺的形式）箱形舞臺（鏡框式臺口）。 2 ）外伸式（半島式）舞臺。 3 ）島式舞臺。 2 、箱形舞臺的組成：）基本臺 2 ）側臺 3 ）后臺 4 ）樂池 5 ）天橋 6 ）舞臺設備4、舞臺燈光： 耳光（外側光）： 光軸射至表演區中心線的2/3處，或大幕線后6m處。 耳光

17、室最下層應高出地面2.5m。 每層凈高應大于2.1m。 耳光室開口 0.8-1.5m。 面光（外頂光）： 第一道面光光軸與大幕線夾角為50度，射至表演區中心為30-45度。 腳光： 置于臺口腳光槽內，不用加蓋與舞臺平。 燈光控制室：觀眾廳底層后側5、疏散要求 觀眾廳出口不少于2個，每個不小于1.4m，坡地每100人0.65m，階梯每100人0.8m，不設門檻，門必須外開，疏散門外1.4m內不能做坡道和階梯，疏散時間4min之內。6、設置樓座（眺臺） 觀眾廳樓座形式7、觀眾廳座位排列短排法:座位排列為50cm*85cm，走道寬度60cm/100人，且1.0米，邊到80cm,第一排1.0米。長排法

18、：排距90（105）cm，每排座位數50，邊走道1.2米。8、以演出歌劇、話劇、地方戲、音樂舞蹈及寬熒幕的放映為主9、設置樂池歌舞劇必設，其他試需要而定。樂隊1m2 /人，伴唱0.25m2/人，一般50-80m2樂池寬度：2排樂位 4m; 3排樂位5-6m。樂池高度：1.9 m < h < 2.2m。樂池升降，可兼作臺面用3、 建筑設計要求1、 電影院基地選擇應根據當?shù)爻擎?zhèn)建設總體規劃，合理布置，并應符合下列規定：1、基地的主要入口應臨接城鎮道路、廣場或空地； 2、主要入口前道路通行寬度除不應小于安全出口寬度總和外，且中、小型電影院不應小于8m，大型不應小于12m，特大型不應小于1

19、5m； 3、主要入口前的集散空地，中、小型電影院應按每座0.2計，大型、特大型電影院除應滿足此要求外，且深度不應小于10m； 4、多觀眾廳電影院各主要面的集散空地應按實際分配的最多人數計算；總座位數2000座以上的電影院宜分?jǐn)?shù)處集散； 5、位于交叉口的電影院尚應滿足城鎮有關交通車行視距的規定。二、 總平面布置應功能分區明確，人行交通與車行交通、觀眾流線與內部路線（工藝及管理）明確便捷，互不干擾，并應符合下列規定： 1、在火災或其他緊急情況下，應能使觀眾及工作人員迅速疏散至有照明的安全地帶，并為消防作業提供合適的通路及場地； 2、一面臨街的電影院，中、小型至少應有另一側臨內院空地或通路，大型、特

20、大型至少應有另兩側臨內院空地或通路，其寬度均不應小于3.5m； 3、合建、附建的電影院除以防火墻與毗鄰建筑劃分成獨立防火分區外，其余臨空部分仍應按上款執行； 4、設備用房應置于對觀眾干擾最少的位置，且應注意安全、衛生、消聲、減振和設備安裝維修的方便； 5、總平面內宜設機動車及自行車停車場，或由城鎮交通規劃統一考慮； 6、總平面內尚應滿足排水、隔噪、節能等方面的要求，并根據條件布置綠化。電影院設計參考實例分析南京水游城： 水游城簡介：南京水游城是一個大型綜合性商業項目，建筑面積16.7萬平方米，位于健康路和中華路交叉路口、夫子廟商圈核心地段，距離南京商業集群新街口2公里，處在城市中心軸線上，屬于

21、南京5分鐘都市生活圈繁榮核心地帶。 水游城橫店影視城：A. 影院的基本情況橫店影視城位于南京水游城四樓，是國內特級電影院。影院內設6個中小型觀影廳，1個大型觀影廳，共計800座。影院區位B. 影院的流線及觀眾廳的設計影院入口架出一座橋梁與水游城主體建筑的走廊相連，入口抬高并設鏡廊。入口處的等待長廊設有座椅，方便等待入場的觀眾的同時，無形中起到了良好的引導作用。影院的觀影通道采用單邊流線的設計，觀影均設在通道左側。流線簡潔明確，標號明楚明顯，有很強的引導作用。每個觀眾廳另設的疏散口集中在疏散走廊上，可避免緊急情況下的混亂疏散。 入口連接建筑主體的長廊 進入影院后的引導空間 平面詳圖 觀影走廊 疏散通道C. 周圍商業業態分布“水游城”是以流動的水為主體，營造的一個集購物、休閑、餐飲、娛樂、旅游、文化等為一體的休閑購物主題公園。橫店影視城所在的四樓多為服飾商業，兼帶部分餐飲，是一個綜合性的商業體。影院所在樓層商業業態分布圖D. 人流的到達與停車處理 水游城的停車場位于其建筑主體的側后方，分為機動車與非機動車，皆為地下停車場。地面停車位較少，主要數量都集中于地下，出入流線明晰，標示顯眼。 機動車地下停車場入口 非機動車地下停車場入口地面停車部分 地面停車部分水
