電子產品安規要求

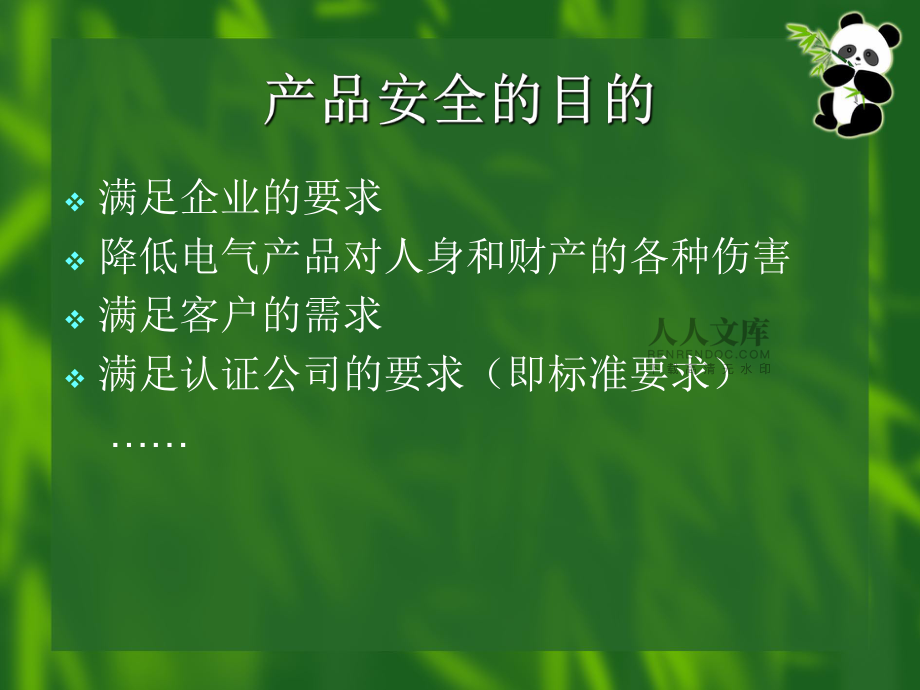

1、v滿足企業的要求v降低電氣產品對人身和財產的各種傷害v滿足客戶的需求v滿足認證公司的要求（即標準要求） v安規以法規的形式實現電在應用中 的安全；是安全規范（法律法 規）和安全標準的簡稱。v降低電氣產品對人身和財產的各種傷害，包括電擊、起火、過熱、機械傷害等，降低公司運行的風險。v電擊v能量危險（如電池的正負極短路）v著火v與熱有關的危險v機械危險v化學危險v輻射危險v設備在正常使用及單一故障條件下，防止引起人身傷害和著火等危險；v制造商應提供足夠的資料，說明一切必須具備的條件，以保證用戶在按制造商的規定使用設備時不會引起危險；v涉及安全的元器件，應經公認的試驗機構認證，或作為設備的一個組成部

2、分，承受有關試驗；v如果需要特別注意，避免設備在操作、安裝、維修、運輸或儲存時引起維修，則制造商應提供必要的說明。v與安全有關的說明書和設備標記應使用客戶識別的文字和標識。v危險位置與人之間提供雙重防護v防護的途徑為采用合理的絕緣措施： 1、工作(功能)絕緣（F） 2、基本絕緣 （B） 3、附加絕緣 （S） 4、雙重絕緣 （D） 5、加強絕緣 （R） 6、保護接地 （PE）v一、工作一、工作(功能功能)絕緣（絕緣（Functional insulation)（1）設備正常工作的絕緣不提供防電擊保護不能使用吸濕材料防絕緣必須滿足溫升測試和老化測試可以作為減少點燃或著火的可能（2）工作絕緣合格的判

3、據A、通過耐壓測試可判定為合格；B、測量工作電壓、絕緣隔離帶處的間隙和爬電距離 符合標準中的最小數值可判定為合格；C、進行器件失效試驗，當進行單一器件時，不出現 絕緣失效、能量危險、著火、輸出SELV電路不穩 定等危險現象，可判定為合格。v二、基本絕緣（二、基本絕緣（Basic insulation）對防電擊提供基本保護的絕緣提供一重防電擊保護；沒有絕緣厚度要求；必須滿足電氣間隙、爬電距離和耐壓測試的 要求；必須使用非吸濕性材料；必須滿足溫升測試和老化測試；v三、附加絕緣（三、附加絕緣（Supplimentary insulation） 除基本絕緣外施加的一種獨立的絕緣，用以減小在基本絕緣一旦

4、失效時仍能防止電擊。只能和基本絕緣一起使用；提供防電擊的第二重保護；有絕緣厚度要求；必須滿足電氣間隙、爬電距離和耐壓測試的要求；必須使用非吸濕性材料；必須滿足溫升測試和老化測試；v四、雙重絕緣（四、雙重絕緣（Double insulation） 對防電擊提供雙重保護的絕緣。 D=S+Bv五、加強絕緣（五、加強絕緣（ Reinforce insulation ） 對防電擊提供雙重保護的絕緣。 R=Dv六、保護接地（六、保護接地（Protective Earthing) 可以作為一重防電擊保護。絕緣類型提供的防電擊保護等級工作絕緣（F）0基本絕緣（B）1附加絕緣（S）1雙重絕緣（D）2加強絕緣（R

5、）2保護接地（PE）1v提供雙重保護的絕緣組合 B+S=D R=D B+PE B+BDv插頭電源線-觸電v點爐-起火v電烙鐵-燙傷v電視機-輻射v電風扇-機械傷害 v人類對電的感應人類對電的感應1、皮膚阻抗、皮膚阻抗人的皮膚阻抗根據皮膚的濕度改變，干的時候達到人的皮膚阻抗根據皮膚的濕度改變，干的時候達到 3兆歐姆，潮濕時大約兆歐姆，潮濕時大約500歐姆，皮膚的阻抗也歐姆，皮膚的阻抗也 會隨周圍環境溫度、疲勞情況空氣濕度、驚嚇、會隨周圍環境溫度、疲勞情況空氣濕度、驚嚇、焦焦 慮及其它因素改變。慮及其它因素改變。 2、研究表明、研究表明99%的健康男性的心臟能通過的極限電流的時間為：的健康男性的心

6、臟能通過的極限電流的時間為： (即致命電流與時間即致命電流與時間) 電流（A）時間0.11610.0367100.0232250.01460v觸電影響觸電影響1、當即思維混亂、健忘、頭痛、呼吸停止、心跳停止，甚至燒焦；2、短期麻痹、肌肉疼痛、視覺減弱、腫脹、頭痛和心率不齊； （持續數小時甚至數天）3、長期麻痹、讀或?qū)懩芰p傷、味覺喪失以及其他很多的紊亂； 長期的影響是因為神經組織受到損壞，數周甚至數年不進行新陳代謝。正常情況下細胞能夠通過基因進行新陳代謝，但觸電后基因遭到了破壞（當細胞需要進行更新的時候，基因中的信息遭到了破壞）。部分影響可能在幾年后發生，比如由于沒有代謝而導致組織萎縮。

7、v危險電壓危險電壓1、IEC 60950-1 辦公室環境60Vdc,42.4Vpeak,30Vac2、 IEC 60950-22戶外環境30Vdc,21.2Vpeak,15Vacv神經感知+傳導+反映的速度 約為0.10.3秒v電流的傳播速度：遠遠快過人的反映速度；v肌肉收縮是人對電刺激的主要反應形式。v肌肉組織在50 會遭到破壞；神經組織會在更低的溫度下被破壞；v腦組織在42 會被破壞；v皮膚溫度達到44 ，6小時后，身體的調溫功能就會喪失同時細胞被破壞。v溫度在44 51 之間，每升高1 ，細胞的破壞速度加快1倍，當達到80 時只需要1秒，細胞就會被徹底破壞。v電氣產品的常見溫度：PN結=

8、150 ，PCB材料130 ；v電線電纜過載時（3倍額定電流），金屬表面溫度為400 左右；v0.5A電流可以維持電弧，溫度2000 3000 ，維持電壓20V；v電流流過人體v可能引起： 不能行動 抖動 人體細胞損壞 燃燒v可觸及的危險電壓部件 加防護蓋防止接觸；v可觸及部件和危險電壓之間的絕緣失效 采用雙重/加強絕緣或部件接地；v接觸電流 限制到安全范圍或提供更可靠的保護接地連接v防電擊的基本思想：提供雙重防護防電擊的基本思想：提供雙重防護v火焰由于高溫而產生，產生高溫的原因： 過載、過流； 器件失效； 絕緣破壞； 較大的連接電阻； 連接松動； v提供過流過溫保護；v避免高溫；v易燃材料遠

9、離可能的著火源；v限制易燃材料的數量；v采用高阻燃等級的材料；v防火防護外殼； v引起人身的燙傷；v起源于正常運行條件下的高溫 由于接近高溫器件引起燃燒； 關鍵器件或絕緣的降級； 可燃液體的著火；v減少與熱相關的危險 避免高溫； 限制接觸高溫器件； 避免可燃液體的溫度超過其著火點； v電弧或熔融金屬漏出導致短路引起著火；v存儲的能量 20焦耳，或電壓 2V時，可輸出的持續功率等級 240VA；v提供防護限制用戶接觸：提供安全互鎖和防護防止維修人員的偶然接觸。v設備的不穩定、尖銳邊沿或拐角，用戶接觸區的移動部件或危險部件可能會帶來傷害；v減少機械危險的方法： 限制接觸； 穩定性測試； 防護； 警

10、告標示； 安全互鎖； 倒圓邊緣或拐角；v超過接受等級的輻射，用戶和維修人員應當被保護；v輻射種類： 激光輻射 X射線 紫外線輻射；v提供防護輻射危險： 限制暴露 屏蔽 警告標示 安全互鎖v接觸或吸入化學品的粉末或液體v防護化學危險 避免使用可能帶來危險的化學品； 良好通風，警告標示； 限制接觸和吸入； 限制泄漏和蒸發的可能；v根據設備所處的環境，確定其污染等級： 污染等級1密封環境或類似； 污染等級2辦公環境或類似； 污染等級3工廠環境或類似；v兩個導電零部件之間或?qū)щ娏悴考c設備界面之間測得的最短空間距離v沿絕緣表面測得的兩個導電零部件之間或?qū)щ娏悴考c設備界面之間的最短距離；v爬電距離不小

11、于電氣間隙；v材料類型主要是材料的CTI值（相對泄痕指數）為依據，分為四類： 類別 600 CTICTI 類別 400 CTICTI 600600 類別a 175 CTICTI 400400 類別b 100 CTICTI 175175 對于不能提供材料CTI值的證明，材料類別按照a 計算。v安裝類別：初級電源水平級。如：架空線。v安裝類別：配電及控制水平級。如：配電干線。v安裝類別：負載水平級。如：控制電動機用電器。v安裝類別：信號水平級。如：低壓電子邏輯系統。瞬態電壓值額定電壓（V）額定脈沖電壓（V）安裝類別安裝類別安裝類別 50V33050080050V和 150V800150025001

12、50V和 300V150025004000注：對于多相器具，以相線對中線或相線對地的電壓作為額定電壓。v考慮要素 工作電壓（rms、DC、or peak） 正常的供電電源電壓 絕緣類型 材料等級（類別） 電氣間隙 爬電距離 絕緣穿透距離 污染等級 安裝類別（過電壓等級） v電氣間隙：主要由峰值工作電壓確定；v爬電距離：主要由有效值或直流工作電壓確定；1、零部件之間沒有開槽的情況：根據工作電壓、污染等級、過電壓等級、 材料類別、絕緣類型進行查表；即為相應的電氣間隙和爬電距離； 2、零部件之間有開槽的情況：開槽對電氣間隙沒有影響，僅影響爬電距離； 3、絕緣穿透距離 根據峰值工作電壓和絕緣類型來判斷

13、： （1）如果峰值工作電壓71V71V，任何一種絕緣都無要求； （2）如果峰值工作電壓71V71V，附加絕緣或加強絕緣的最小絕緣 穿透距離為0.4mm0.4mm，對工作絕緣和基本絕緣無要求。4、薄片絕緣物的要求 附加絕緣或加強絕緣由兩層薄片絕緣物組成，且其中任何一層均需通過附加絕緣或加強絕緣所要求的電氣強度測試； 附加絕緣或加強絕緣由三層薄片絕緣物組成，其中任兩層的組合均需通過附加絕緣或加強絕緣所要求的電氣強度測試；v主要控制內容： 1、工作在危險電壓中； 2、跨接在危險和安全電壓之間； 3、失效導致危險；v確定原則： 器件的更換對產品的安全的影響程度；v注意事項： 1）不是所有的安規器件都需

14、要認證； 2）是否為安規器件要根據產品來確定；一、變壓器、電感安規設計的步驟： 1、確定變壓器、電感所跨接的絕緣類型； 2、測試原副邊的工作電壓； 3、測試變壓器、電感的最高溫度； 4、確定變壓器結構、端空的寬度； 5、確定材料清單；二、變壓器、電感絕緣類型判斷注意問題： 1、對于有跨接原副邊繞組的電感看作隔離變壓器； 2、對于沒有跨接原副邊的變壓器看作電感； 3、磁芯看作導體； 4、漆包線只滿足功能絕緣； 5、對于一次側保險絲前的電感器的工作絕緣的判 斷需要通過耐壓測試；三、變壓器、電感溫度判斷注意問題： 1、對于UL，沒有按照UL1446做認證的變壓器的絕緣等級默 認為CLASS A； 2

15、、其他認證公司以絕緣材料溫度等級來作為絕緣溫度等級； 3、電感的溫度限值以材料的最高溫度來判斷； 4、變壓器的溫度限值如下表：零部件最高溫度（ ）CLASS A（105）100CLASS E（120）115CLASS B（130）120CLASS F（150/？155）140CLASS H（180）165用熱電耦測試時，溫度限值應該減少10 四、變壓器工藝注意問題： 1、原副邊的引腳滿足爬電距離和電氣間隙的要求； 2、端空的寬度滿足要求； 3、引線使用套管，套管的深入寬度超過端空； 4、原副邊繞組之間的膠帶的層數； 5、磁芯外層膠帶的層數；v五、變壓器材料清單注意問題 1、UL認證的產品的變壓

16、器超過CLASS A時一定要有 絕緣系統的認證； 2、磁芯不要求認證； 3、絕緣材料必須提供完整的UL認證信息（廠家、型 號、UL證書號、溫度、阻燃、CTI值等） 4、骨架、套管需要提供原材料的UL信息；一、外殼的安規設計基本要求 防火 防電擊 防機械傷害 其他功能：防塵、防水等 IP等級的含義二、外殼的安規設計IP代碼的含義 IP代碼：是外殼防護等級的標志。IP代碼由代 碼字母IP（“國際防護”International Protection 的縮寫）和兩位特征數字以及附加字母、補充 字母組成； IPXY代碼的含義： X：表示防止固體物質進入，即防塵等級防塵等級； Y：表示防止進水造成有害的

17、影響，即防水等級防水等級；金屬外殼的接地連續性；外殼的開孔；風扇在外殼上的安裝；塑膠外殼的阻燃、溫度、UL認證的要求；外殼的溫度要求；外殼的安裝要求（在說明書中詳細描述）； 注：對外殼上用的可燃材料考慮其阻燃等級。注：對外殼上用的可燃材料考慮其阻燃等級。外殼類型定義防火防護外殼 用來使設備內發生的著火或火焰的蔓延減小到最低限度的設備零部件機械防護外殼 用來減小由機械危險和其他物理危險而引起傷害的設備零部件電氣防護外殼 用來限制與可能帶危險電壓或達到危險能量等級的零部件或TNV電路中的零部件接觸的設備部件。v電子設備按照防電擊的分類分為： CLASS 設備 CLASS 設備 CLASS 設備注：

18、存在不屬于上述的任一種類型的設備。注：存在不屬于上述的任一種類型的設備。 （具體分類方法依據（具體分類方法依據IEC 536IEC 536電氣、電子設備按電氣、電子設備按 防電擊保護的分類防電擊保護的分類）v一、一次電路： 與電網直接相聯接的電路，包括部 分危險電壓電路；v二、二次電路： 至少通過基本絕緣與電網隔離的電 路，包括ELV和SELV電路等；一、ELV電路（采用一重保護）（采用一重保護） 與電網采用基本絕緣隔離，正常情況下電路的任意兩個導體之間或任一導體與地之間的交流電壓不超過42.4V的峰值或直流不超過60V的二次電路，不能完全滿足SELV和限流電路的要求。注：在單一故障條件下，可

19、能產生危險電壓（不注：在單一故障條件下，可能產生危險電壓（不 能觸摸，因基本絕緣有擊穿的可能）。能觸摸，因基本絕緣有擊穿的可能）。二、SELV電路（采用雙重保護）（采用雙重保護） 做了適當設計和保護的二次電路，使得在正常工作條件下和單一故障條件下，他的電壓均不會超過安全值。 SELV電路限值：電路限值： （1）正常情況和單一故障下200ms后電壓 不超過42.4V peak or 60Vdc； （2）暫態電壓不得超過71V peak or 120Vdc；注：在單一故障條件下，不會產生危險電壓。注：在單一故障條件下，不會產生危險電壓。 三、限流電路1、正常工作和單一故障條件下，流出的電 流是非危

20、險的；2、滿足于其他電路分離的最小要求（同 SELV電路）；四、危險電壓電路 1、電壓超過42.4V峰值或60V直流； 2、不滿足限流電路的限值；v可接觸部件應該是保護地、SELV電路、限流電路與危險電壓做到雙重保護。v防護電擊的方法： 提供足夠的絕緣； 保護接地；v在AC/DC電源中輸入/輸出保險絲都是安規關鍵器件；v保險絲在PCB上的標稱必須與保險絲的型號相同；v在用戶手冊中必須寫保險絲的更換警告語句；v保險絲屬于CCC的控制范圍，必須滿足CCC的要求；vTUV要求：對于額定電流小于6.3A滿足歐洲的認證，其他的可以認可UL或CCC；vUL的要求：必須UL認證（UL或UR）；v保險絲帽套要

21、求UL認證；v保險絲座，要求滿足UL認證；v用于AC/DC一次側的X、Y電容必須是安規電容，必須有歐洲和UL認證；vX、Y電容必須滿足使用的電壓要求；vX、Y電容必須滿足溫度要求；vY電容的等級分類安規電容絕緣類型額定電壓沖擊電壓Y1D or R250V8.0KVY2S or B150V150V 250V/Y4S or B2.5KV4.0KV4.0KV高峰值脈沖電壓C 1.01.0F,4KV C 1.01.0F,4/ CX22.5KV2.5KV普通C 1.01.0F,2.5KV C 1.01.0F,2.5/ CX31.2KV1.2KV/普通/v功率繼電器/接觸器是安規器件，必須有相關的安規認證

22、；v二次側的繼電器可以只有UL認證；v必須滿足工作電壓、電流和溫度的要求；vUL要求AC/DC電源上的繼電器有認證；v跨接原副邊的繼電器滿足加強絕緣的要求（耐壓、距離）v36V以上的繼電器屬于CCC的控制范圍；vAC輸入端子為安規關鍵器件，必須滿足相關的認證，保護接地針長于L、N針；v滿足電壓、電流、溫度的要求；vUL有對端子熱插拔的要求；v開關必須滿足相關的安規認證： （UL/TUV/CCC）v必須滿足相應認證對應的參數要求；v開關的通斷用“1”、“0”標識；v導線要求相關的認證，TUV認可UL或CCC認證；v導線一般只滿足基本絕緣的要求；v導線選取注意參數：電壓、電流、絕緣、溫度、阻燃；v

23、熱縮套管只滿足基本絕緣要求，要求有UL認證；v風扇要求滿足相關的安規認證： （UL/TUV/CCC）v注意風扇的供電電源（AC、DC、PRI、SEC）v風扇外殼(金屬)的接地；v風扇的電源線是否跨接原副邊；v機械防護；v控制參數：電壓、電流、風容量（CFM）； v絕緣材料的認證要求(UL、TUV、CCC)；v控制參數：溫度、阻燃等級、厚度；v不需要認證的材料：陶瓷、玻璃、環氧、PVC、TFE、PTFE、FEP材料。v塑膠材料在產品中作為燃料可以忽略不計并不起絕緣作用可以不進行控制，如裝飾件、標簽、安裝腳輪、按鍵冒、把手等。v光耦 認證要求：滿足與整機相同的認證； 控制參數：耐壓、內部絕緣距離、 溫度；v壓敏器件 認證要求：UL認證； 控制參數：電壓；v功率器件功率器件是指需要散熱器的器件，包括整流 橋、MOSFET、IGBT、IPM模塊等；功率器件的認證是可選項，依照產品應用條 件而定，不一定是要必須的（依具體認證而 定）；功率器件一般有UL、CSA的認證；v以下的器件不需要認證，但需要控制參數和廠家型號； 散熱器：需要控制尺寸、形狀、位 置； 電解電容：溫度、耐壓； 電容放電電阻
