基坑錨索及腰梁施工方案完整版

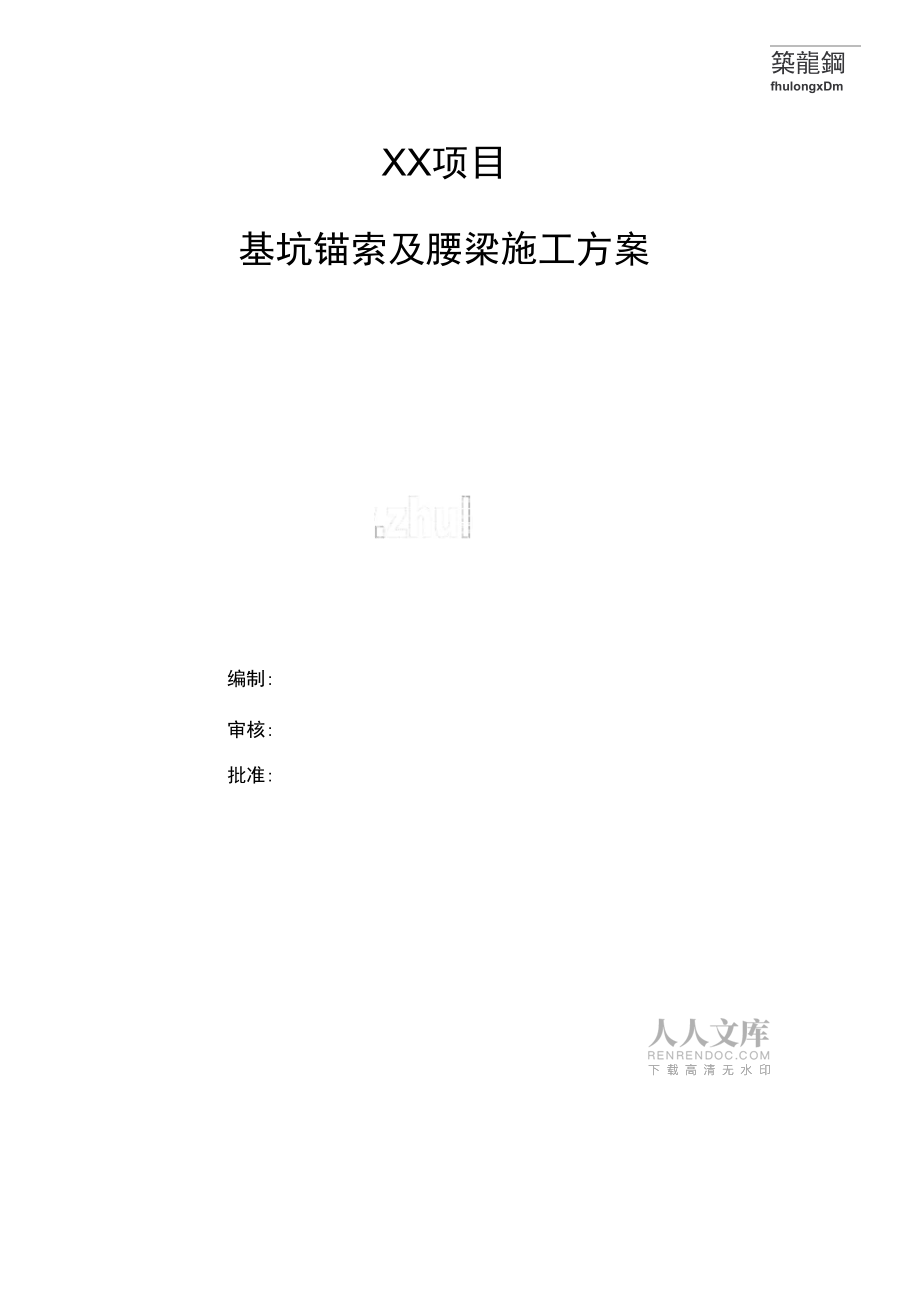

1、基坑錨索及腰梁施工方案完整版（完整版優秀資料，可直接使用可編輯，推薦下載）築龍鋼fhulongxDmXX項目基坑錨索及腰梁施工方案編制:審核:批準:築龍鋼fhulongxDm一、工程概況1項目概況本項目分為A、B、C、D四個區,本項目的地塊總用地面積約15.83萬平方 米,其中規劃用地面積約12.18萬平方米，總建筑面積約100。5萬平方米，其 中地上建筑面積80萬平方米，二層地下室建筑面積20.5萬平方米。腰梁共設置三道，三道腰梁的豎向間距為23002500mm槽鋼和各構件鋼板均采用A3鋼，制作各構件的鋼板厚度均為 20mm鋼板槽鋼焊接滿足規范築龍網2.施工難點zhulcrngFcom本工程

2、工期緊。四道錨索近35000m,三道腰梁總長大約 1500m,噴射砼約 10000卅，業主規定工期只有40天左右。施工期間正是長沙雨季，雷雨天氣頻 繁，同時還要面臨長沙高溫天氣的考驗.3. 選用機械設備根據本工程的特點和工期要求，選用鋼筋切斷機3臺、錨索鉆機12臺、壓力注漿機8臺、壓力噴漿機6臺、液壓張拉設備4套、電焊機8臺、挖掘機2 臺。各種機械設備根據施工現場的進度需要過程中及時增加。4、施工準備1）錨索施工區段的支護樁、旋噴止水樁完成，并且已經達到一定強度。2）用挖掘機將操作面開挖平整出來。3）錨索材料、注漿管、水泥等材料準備就位4）機械設備及勞動力準備到位。盯*築龍網二、錨索腰梁及掛網

3、噴砼施工工藝（一）、錨索施工工藝本工程的錨索是通過外端固定于坡面，另一端錨固在滑動面以內的穩定巖 體中。穿過邊坡滑動面的預應力錨索（鋼絞線），直接在滑面上產生抗滑阻力,增大抗滑摩擦阻力，使結構面處于壓緊狀態，以提高邊坡巖體的整體性，從而 從根本上改善巖體的力學性能，有效地控制巖體的位移，促使其穩定，達到整 治順層、滑坡及危巖、危石的目的1 .施工工藝及流程圖如下：3滲水的處理。在鉆孔過程中或鉆孔結束后吹孔時，從孔中吹出的都是一些小石粒和灰色或黃色團粒而無粉塵，說明孔內有滲水，巖粉多貼附于孔壁，這時， 若孔深已夠，則注入清水，以高壓風吹凈，直至吹出清水；若孔深不夠，雖沖擊 器工作，仍有進尺,也必

4、須立即停鉆，拔出鉆具，洗孔后再繼續鉆進，如此循環, 直至結束.4.塌孔、卡鉆的處理.當鉆孔穿越強風化巖層或巖體破碎帶時， 往往發生塌孔. 塌孔的主要標志是從孔中吹出黃色巖粉，夾雜一些原狀的（非鉆頭碎的、非新鮮 的、無光澤的）石塊5. 錨索制作錨索在鉆孔的同時于現場進行編制，內錨固段采用波紋形狀，張拉段采用 直線形狀。產f輕、単築龍網zhulorlgrCOmD48U3«f導向帽大樣站6. 錨索安裝向錨索孔裝索前，要核對錨索編號是否與孔號一致，確認無誤后，再以高壓 風清孔一次，即可安裝錨索。7. 錨索一次注漿第一次采用重力或低壓（00 400 6MPa灌漿，采用底部灌漿方式，導管 底端插

5、入孔底（距孔底宜為100200mm在灌漿同時，將導管緩慢的以勻速撤 出，導管的出漿口應始終處于孔中漿體的表面以下，保證孔中氣體能全部逸出， 當孔口有水泥漿液流出時，說明注漿已滿，停止注漿。8 錨索二次注漿第二次采用高壓注漿（23MPa）,孔口設止?jié){塞，在首次灌漿初凝后24小 時內向孔中二次灌注水泥凈漿，注滿后保持壓力58分鐘,二次灌漿管的邊壁帶 孔且與鉆孔等長，在首次灌漿前與錨索同時送入孔中。9. 立錨墩錨墩的作用是把錨具的集中荷載傳遞到巖面和調整巖面受力方向10. 錨索的張拉張拉錨索前需對張拉設備進行標定標定時,將千斤頂、油管、壓力表和高 壓油泵聯好，在壓力機上用千斤頂主動出力的方法反復試驗

6、三次，取平均值， 繪出千斤頂出力（KN）和壓力表指示的壓強（MPa曲線,作為錨索張拉時的依據11. 封孔注漿補償張拉后，立即進行封孔注漿。對于下傾錨索，注漿管從預留孔插入，直 至管口進到錨固段頂面約50cm孔中的空氣經由設在定位止?jié){環處的排氣管排 出.12. 外部保護（二）、噴射砼施工工藝封孔注漿后，從錨具量起留 500mmi岡絞線, 覆厚度不小于50mm勺水泥砂漿保護層。在支護樁上打膨脹螺栓,膨脹螺栓用M12長度150,豎向間距 500,加強筋豎橫向都間距1米，與支護樁連接.材料和質量要求:嚴格控制基坑土方的開挖量，做到不超挖，并保證開挖的邊坡角度。骨架鋼筋 16,鋼筋網采用 6o 5200

7、雙向鋼筋網片。_i _L'-iL _uf =1-in 11- -1- _ - - _一 ii*l1 lllllli illi _ 一一 二一一 L-lBa-BEB _ _ n_in-ili B -i-樁壯畑大胭（三）、槽鋼腰梁的施工工藝槽鋼和各構件鋼板均采用 A3鋼，型號為25/28型槽鋼，制作各構件的鋼 板厚度均為20mm鋼板與槽鋼的焊接必須滿焊且必須滿足規范要求。間葩按曲圖曬吹加瑋枚設骨腰梁剖面圖KH： 25的三級蛇枷筋僅入土體或者植入樁內200mm ,伸出暢支撐歴定型1 /斗/woo腰梁正立面圖說刪：在型鋼最梁外表頁同時m 長陸更徑25険三級皺鋼筋，增加築龍網25/28型槽鋼N6

8、腹板加強鋼板錨具墊板N5膨脹固定螺栓旋挖支護樁槽鋼腰梁焊接在支護樁上詳圖三、技術要求（一）錨索施工技術要求1錨索鉆孔應超出鋼絞線末端500mm成孔前應對孔位標識。2、錨索施工前應編制好分項組織設計，挖土方作業必須與錨索施工配合，每層 挖土方作業面應在錨索孔標高 500mm處，嚴禁超挖，并平整好錨索安裝范圍內場地 , 以方便錨索施工(二) 、噴射砼施工技術要求1樁間掛網采用© 6.5 200X 200鋼筋網，噴射細石砼厚度100mm冠梁頂至基 坑頂坡面采用素噴射砼護面，噴射細石砼厚度 50mm。五、質量控制1. 錨位點放線 , 各方向允許誤差均為± 1cm。2腳手架的搭設必須

9、穩定，對緊固件的緊固必須有人復核。六、試驗檢測1施工檢測嚴格按建筑基坑支護技術規程(JGJ120-99) 等規程規范要求進行。2錨桿施工前應進行基本試驗， 專門用于基本試驗的非工作錨索 ,不少于 3 個。 七、安全、文明施工措施人的安全行為：1、 建立專職與兼職相結合的安全生產管理網絡， 項目經理是安全生產的第一責 任人，安全員是安全生產全方位管理的負責人 , 各管理組、 作業班組設兼職安全 員。安全指導每個工種、每項作業及每個環節。2、建立安全崗位責任制及安全獎懲制度， 確保每個員工必須遵守安全操作規程， 明確安全責任及安全目標。安全防護9、安全設施有專人按規定統一設置 ,其他人不得隨意拆動 .因工作需要須拆動 時，要經過有關人員允許，事后要及時恢復，安全員要認真檢查。10、注漿、噴漿等人員必須帶上防護眼鏡及其他有關防護用具。場內環境維護13大門部位地面必需硬化 , 出入現場車輛必需沖洗車輪 , 以防現場泥土帶至市 政道路上。14、場地嚴禁積水，坑內積水應及時用水泵抽走 .安全用電17、現場電線、 電纜均應絕緣良好 ; 現場用電設備均應安裝保護接地。 安全用電，電線接拆必須經過電工。築iiE網防高
