壓力差壓變送器檢修維護規程

1、壓力（差壓）變送器維護規程1概述壓力（差壓）變送器根據被測介質的壓力不同分為壓力變送器，絕對壓力變送器,微差壓變送器，低、中、高差壓變送器，高靜壓變送器等， 它把壓力（差壓）信號變成標準電信號（4-20mA）遠傳?？蛇M(jìn)行壓力、 流量、液位的測量。 表1壓力（差壓）變送器按測量原理分類 壓力變送器類型精度輸出信號 原理及特點主要制造廠力 平衡式 DDZ-H 0.51.0 2.00-10mA 力平衡式，力？位移四線制，電源220VAC抗振及穩定性差，價廉體積大 上海調節器 廠 川儀七廠 西安儀表廠天津自動化儀表廠DDZ-皿 0.5 1.04-20mA矢量機構力平衡式，力?位移 兩線制，電源24VD

2、C穩定性相 對比H型好 體積小 隔爆型、本安型 上海調節器廠 上儀一廠 川 儀七廠西安儀表廠 全電子（智能）式 1151系列（CECY CECC（69年由羅 斯蒙特開發推出）0.2 0.25 0.5 4-20 mA HART數字信號 電容傳感器，力？電容 兩線制，電源12-45VDC小型、抗振、 穩定 智能型 價格高（因品牌而異）隔爆型、本安型羅斯蒙特ABB（400500系列陶瓷電容式）上儀一廠 上海光華儀表 等等 固 態壓阻硅系列 0.15 0.25 0.51.04-20mA數字信號（因品牌而異） 硅應變電阻傳感器，力？電阻，兩線制，電源10-55VDC小型， 穩定性較好 價格中等（與廠家品

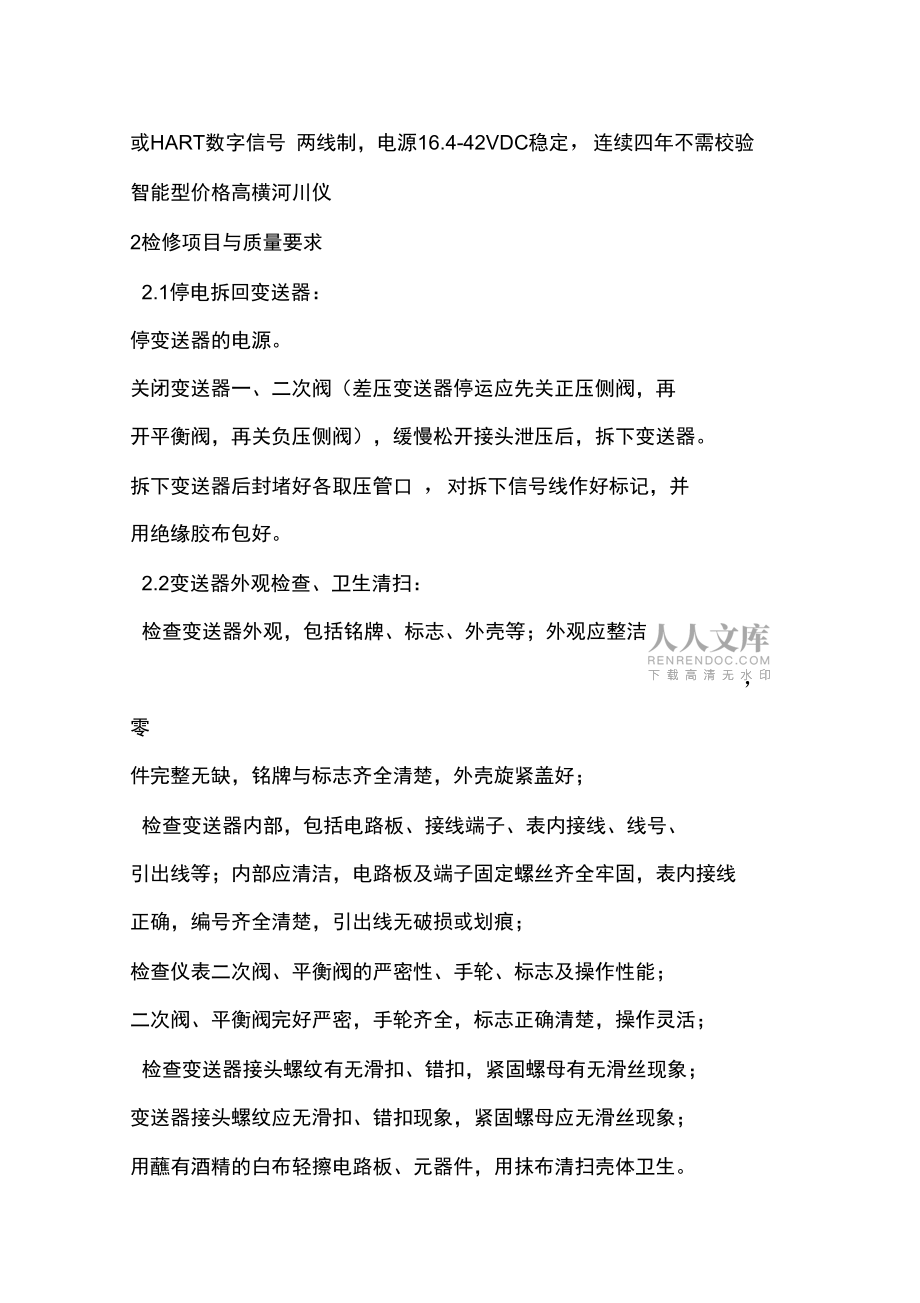

3、牌有關）隔爆型、本安型 羅斯蒙特（2088, 3051）FOXBORO 等等 EJA系列 0.075 4-20 mA 單晶硅諧振式傳感器，力？頻率，日本橫河（90年代推出）0.1 0.2 BRAIN 或HART數字信號 兩線制，電源16.4-42VDC穩定，連續四年不需校驗智能型價格高橫河川儀2檢修項目與質量要求2.1停電拆回變送器：停變送器的電源。關閉變送器一、二次閥（差壓變送器停運應先關正壓側閥，再開平衡閥，再關負壓側閥），緩慢松開接頭泄壓后，拆下變送器。拆下變送器后封堵好各取壓管口 ，對拆下信號線作好標記，并 用絕緣膠布包好。2.2變送器外觀檢查、衛生清掃：檢查變送器外觀，包括銘牌、標志

4、、外殼等；外觀應整潔，零件完整無缺，銘牌與標志齊全清楚，外殼旋緊蓋好；檢查變送器內部，包括電路板、接線端子、表內接線、線號、 引出線等；內部應清潔，電路板及端子固定螺絲齊全牢固，表內接線 正確，編號齊全清楚，引出線無破損或劃痕；檢查儀表二次閥、平衡閥的嚴密性、手輪、標志及操作性能； 二次閥、平衡閥完好嚴密，手輪齊全，標志正確清楚，操作靈活；檢查變送器接頭螺紋有無滑扣、錯扣，緊固螺母有無滑絲現象； 變送器接頭螺紋應無滑扣、錯扣現象，緊固螺母應無滑絲現象；用蘸有酒精的白布輕擦電路板、元器件，用抹布清掃殼體衛生。 變送器內外部清潔，無積灰。2.3變送器性能檢查：> 10M Q,測量回路對地絕緣

5、電阻20MQ;2.4變送器調校前校驗：2.5變送器回裝：變送器安裝牢固，并采取可靠的密封措施，線路 按作好的原標記接線。變送器安裝牢固，接頭密封良好，接線正確， 工藝整齊、美觀。2.6變送器投運：檢查二次閥、平衡閥、排污閥及各管路接頭密封情況；閥閥及 各管路接頭處嚴密不漏；檢查二次閥、平衡閥和排污閥位置；二次閥和排污閥處于關閉 狀態，差壓變送器平衡閥應打開；對于新裝或大、小修后，以及久停未用的變送器，投入前應進行管路沖洗。緩慢打開一次閥檢查管路是否泄漏，確認不泄漏后打開排污閥 排污，排污后關閉排污閥；取樣管路各接頭處無泄漏；閥（差壓變送器應先開正壓閥，再關平衡閥，最后開負壓閥）；排污 完成后若

6、取樣管路溫度比較高，需管路冷卻后方可打開二次閥；變送器投入后檢查變送器輸出是否正常，變送器輸出值為當前 壓力下的正確值。3調校項目與技術標準3.1設定量程量程值指令可設定4和20毫安點（量程下限和上限值）。將量程值設定至所要求讀數的極限值，可最大程度地發揮變 送器的性能，當變送器在所要求的壓力范圍內工作時，其精確度最高。重設變送器量程有三種方法，分別如下：a）只用手操器重設量程：該方法是最容易、最普遍的重設變送器量程的方法， 可獨立改變模擬 4和20毫安點的數值，而不需加壓力輸入。b）用壓力輸入源和手操 器重設量程：當不知道4和20毫安點的具體值時，利用手操器與壓 力源或者與過程壓力重設量程。

7、b）利用壓力輸入源與變送器零點和量程按鈕重設量程：當不知道 4和20毫安 的具體值時,可利用壓 力輸入源與本機零點和量程按鈕重設量程。具體操作如下 ： 擰松變送器表蓋頂上固定認證標牌的螺釘， 旋開標牌，露出零點 和量程按鈕； 利用精度為三至十倍于所需校驗精度的壓力源， 向變送器高壓側加下限量程值相應的壓力； 如果設定4毫安點，先按 住零點按鈕至少兩秒鐘，然后核實輸出是否為4毫安，如果安裝了表 頭，則表頭將顯示“ ZERO PASS （零點通過）。 向變送器高壓 側加上限量程值相應的壓力。如果設定 20毫安點，先按住量程按鈕 至少兩秒鐘，然后核實輸出是否為 20毫安，如果安裝了表頭，則表 頭將顯

8、示 “ SPAN PASS（量程通過）。“ZERO直到輸出為4mA。“SPAN直到輸出為20mA。3.3智能壓力（差壓）變送器的零點和滿量程校準應在校準室進行， 通過標準儀器施加壓力信號對零點和量程進行校準；零點和量程的檢 查或設定可在現場通過手操器進行，但一般改變量程以后應在校準室 重新進行零點和量程的校準。3.4利用手操器進行零點和量程的設定、校準等請遵照手操器及具體變送器說明書進行。3.5示值基本誤差和回程誤差校準：變送器的基本誤差值、回程誤差值及輸出斷路量程的變化應滿 足下表要求。表2變送器的允許誤差值表 3.6校準后工作：切斷被校儀表和校準儀器電源。變送器外露的零位、量程等調整機構宜

9、漆封，并貼上有效的計 量標識。儀表裝回原位，恢復接線。整理校準記錄。4運行維護4.1日常與定期維護：天檢查一次取壓管路及閥閥接頭處有無滲漏現象，如有滲漏現象應盡快處理。按變送器校準周期定期進行校準。對變送器定期進行排污、排凝或放空，對取源管線或測量元件有隔離液的變送器定期灌隔離液。對易堵介質的導壓管定期進行吹掃。4.2長期停用變送器時，應關閉一次閥。4.3變送器在運行時，其殼體必須良好接地。用于保護系統的變送器，應有預防斷電、短路、或輸出開路的措施。4.4在冬季節應檢查儀表取源管線保溫伴熱良好，以免取源管線或變送器測量兀件被凍損壞5故障處理現象處理方法輸出為零1檢查電源極性是否接反2. 將測試端子短路，檢查殼內二極管好壞3更換變送器外殼變送器無法通訊1. 檢查變送器上的電源電壓（最小為10.5VDC）2. 檢查負載電阻（最小于250Q）3.3.更換電子線路板mA讀數偏高或偏低1. 檢查壓力變量的讀數2進行420mA輸出調整3. 更換電子線路板對于輸入壓力無反應1
