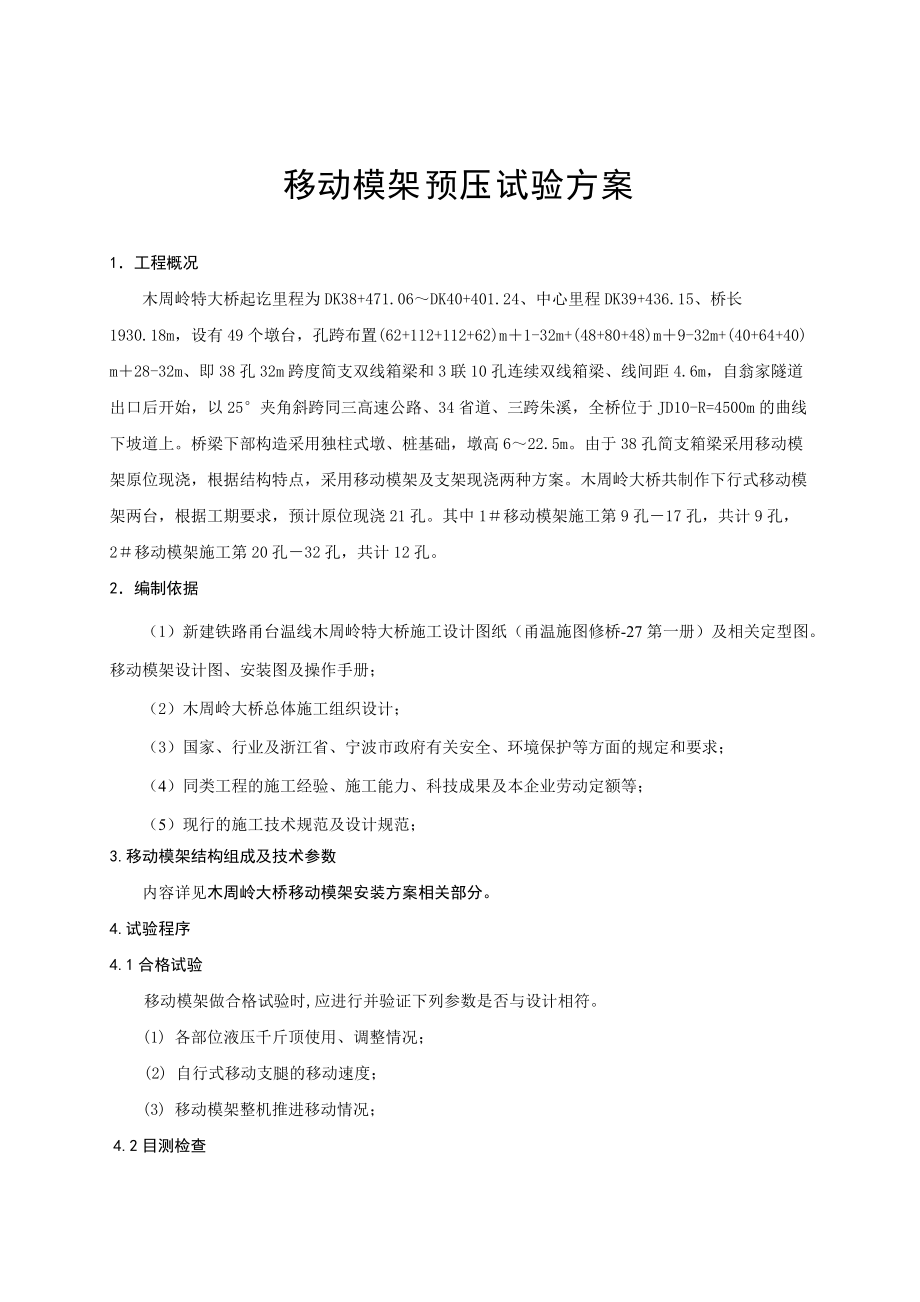

移動模架預壓試驗方案

1、移動模架預壓試驗方案1工程概況木周嶺特大橋起訖里程為DK38+471.06DK40+401.24、中心里程DK39+436.15、橋長1930.18m，設有49個墩臺，孔跨布置(62+112+112+62)m1-32m+(48+80+48)m9-32m+(40+64+40)m28-32m、即38孔32m跨度簡支雙線箱梁和3聯10孔連續雙線箱梁、線間距4.6m，自翁家隧道出口后開始，以25°夾角斜跨同三高速公路、34省道、三跨朱溪，全橋位于JD10-R=4500m的曲線下坡道上。橋梁下部構造采用獨柱式墩、樁基礎，墩高622.5m。由于38孔簡支箱梁采用移動模架原位現澆，根據結構特點，采

2、用移動模架及支架現澆兩種方案。木周嶺大橋共制作下行式移動模架兩臺，根據工期要求，預計原位現澆21孔。其中1移動模架施工第9孔17孔，共計9孔，2移動模架施工第20孔32孔，共計12孔。2編制依據（1）新建鐵路甬臺溫線木周嶺特大橋施工設計圖紙（甬溫施圖修橋-27第一冊）及相關定型圖。移動模架設計圖、安裝圖及操作手冊；（2）木周嶺大橋總體施工組織設計；（3）國家、行業及浙江省、寧波市政府有關安全、環境保護等方面的規定和要求；（4）同類工程的施工經驗、施工能力、科技成果及本企業勞動定額等；（5）現行的施工技術規范及設計規范；3.移動模架結構組成及技術參數內容詳見木周嶺大橋移動模架安裝方案相關部分。4

3、.試驗程序4.1合格試驗移動模架做合格試驗時,應進行并驗證下列參數是否與設計相符。(1) 各部位液壓千斤頂使用、調整情況； (2) 自行式移動支腿的移動速度；(3) 移動模架整機推進移動情況；4.2目測檢查目測檢查應包括所有重要部分的規格和(或)狀態是否符合要求。(1) 各機構、電氣設備、安全裝置、制動器、控制器、照明和信號系統；(2) 金屬結構及其連接件、梯子；(3) 平臺、安全梯、安全網等所有的安全防護裝置；(4) 吊掛輪及其連接件；(5) 精軋螺紋鋼、鋼絲繩及其固定件；(6) 設備、材料合格證書；(7) 滑動支承座處有關的各限位裝置；4.3預壓試驗(1) 預壓試驗的目的是檢驗移動模架各部

4、分的結構承載能力，并根據預壓結果確定最佳預拱度。預壓過程中如果未見到裂紋、永久變形、油漆剝落或?qū)σ苿幽＜艿男阅芘c安全有影響的損壞，連接處沒出現松動或損壞，并且主梁撓度在設計允許的范圍內，即認為本試驗結果良好。移動模架現場拼裝完成后，第一片箱梁施工之前必須進行堆載預壓。堆載應盡量模擬箱梁重力狀態，即移動模架正常預制箱梁施工時的受力狀態，以測量移動模架主梁、橫梁不同部位的彈性變形，并據此進行預拱度設置，同時檢驗?zāi)＜艿陌踩阅堋?2) 預壓荷載取值為箱梁重1.1倍和內模重之和，約重1040t，試驗時必須分級加載和測量變形。加載完畢，支撐變形穩定后，要逐級卸除，同時再次測量各觀測點標高，以確定各觀測點

5、的彈性變形與非彈性變形。5.預壓前準備工作5.1預壓前應具備條件(1) 移動模架各連接、支承、鎖定限位裝置處于安全狀態，主梁等部位螺栓擰緊力不小于300N.m。(2) 液壓控制系統調試結束、狀態良好。(3) 試驗用儀器檢查和校準完畢，其性能和精度符合國家標準。(4) 供電動力系統正常，電控系統安裝正確。(5) 指揮通訊聯絡正常、指揮人員、技術人員、操作司機、觀測人員到位。(6) 試驗范圍內設防護警示區域（長750m,寬30m），并在該區域戒嚴，嚴禁閑人進出。(7) 試驗方案編制并審核完畢。(8) 進出道路及試驗場內工作平臺能夠滿足機具停放要求。(9)預壓試驗用的材料準備完畢。5.2預壓觀測項目

6、(1) 各級加載情況下主梁主支腿托架的標高測量及變化情況；(2) 各級加載情況下主梁(模板)的撓度變化情況：最大允許撓度L/600，L為跨徑；(3) 主梁的側向位移情況：允許側向位移。5.3 預壓場地及預壓材料場地：按照現澆梁施工計劃，第一臺架橋機預壓試驗場地選在20#-21#墩柱之間，第二臺架橋機預壓試驗場地選在8#-9#墩柱之間，試驗場地采用混凝土硬化。載荷材料：砂袋及鋼筋束。底板、翼緣板采用砂袋（規格1噸/袋），腹板采用鋼筋（2.5t/捆），具體數量見表1表1 預壓材料表加載砂袋（增加量）鋼筋（增加量）方木（10×10cm）數量（袋）重量數量（捆）重量一級15015

7、074185腹板處靠外模布置，間距3m，共計30根，重量不計二級2492493895三級1211211230四級97972255合計617617127 3656.預壓試驗6.1空載試驗(1) 拉線測量兩根箱梁軌底相對高差；操作邊主梁豎直油缸，使整個模床基本同步頂升120mm。停15分鐘；再拉線測量中主梁的相對下沉量。然后分三次基本同步下落于滑座上。(2）使兩組模架向前移動過孔，并測量縱移速度，使兩組主梁基本同步向前移動。(3）回位后，用微調機構準確定位各梁的縱向位置。(4）頂升模床到澆筑位置。(5）在以上動作中，要同步檢查電、液、機部分是否正常。記錄油壓表的讀數。6.2加載試驗加載試驗時，垂直

8、油缸機械鎖僅留2mm間隙，同時鎖定一切安全裝置。加載試驗要按混凝土梁重分布，模擬澆筑混凝土過程進行加載試驗。在整個持荷過程中要注意觀察架橋機整個系統的變化情況，檢查主梁的各道焊縫、螺栓連接、腹板變形等各連接構件變化情況；檢查托架的變形情況，確認無異常時進行下一步試驗。在加載過程中時刻注意各處支承、各處連接及變形情況，同時記錄各級加載情況下主梁拱度值、模板底面的下沉量，測量時間選擇在早上7：00、午間12：00及晚上19：00這三個時段進行。同時鎖定垂直油缸機械。6.2.1設計荷載按梁體近似等效荷載布置，考慮施工機具、人員重要影響，預壓最大荷載取110%梁體自重荷載+內模重。（見圖1-圖3預壓荷

9、載平面圖及斷面分布圖）6.2.2預壓步驟模擬梁體澆注順序?qū)σ苿幽＜軐?shí)施預壓，先底板、再腹板、后翼緣板，分四級對稱加載，即每級加載時先3#區域、再2#、4#區域、最后1#、5#區域?qū)ΨQ加載。（見附表1移動模架加載試驗級別荷載控制表）一級加載：60%腹板重+底板重+內模重=38.1%梁體自重荷載+內模重二級加載：90%腹板重+底板重+75%頂板重+60%翼板重+內模重=81.6%梁體自重荷載+內模重三級加載：100%梁體自重荷載+內模重四級加載：120%梁體自重荷載+內模重6.2.3測量觀測加載前在模板上選定觀測點，測量模板原始標高，每一級荷載加載后，觀測各測點變形值，最后一級荷載加完12小時、2

10、4小時后再分別測出各測點變形值，各觀測點布置見圖4觀測其變形穩定后卸載，卸載后測量各測點標高、撓度并做好記錄，測點記錄表格見附表2。通過預壓前、預壓期、穩定期、卸載后的測量觀測值，算出總下沉值（預壓前穩定期），計算彈性變形量（卸載后穩定期）和非彈性變形量（預壓前卸載后）。根據變形量結合箱梁張拉后上拱量（預拱度）得出調整模板預留高度值。按拋物線計算各載面的標高拋高值，保證箱梁混凝土在施工后符合設計標高。圖4觀測點平面布置圖6.2.4卸載預壓完畢，測量模板變形穩定后，即可卸載。卸載時按照與預壓相反的順序進行，防止在某一部位突然卸載而產生反彈。圖1 預壓荷載平面布置圖圖2 預壓荷載斷面布置圖(一)圖

11、3預壓荷載斷面布置圖(二)7主要施工機具表2 主要機械設備表序號設備名稱規格型號主要工作性能指標數量1移動模架DXZ32-900900t2套2運梁板車自制60t2臺3手拉葫蘆5-10t4套4全站儀1臺5汽車吊50T1臺6汽車吊25T1臺8.人員組織計劃表3 人員組織計劃表序號工種名稱高峰人數備注1總指揮12副總指揮23指導組24技術組35安全組26安裝預壓組107測量組48零工組5合 計299.安全措施9.1安全質量組織體系移動模架安全質量保證體系必須正常運轉,以確保安全的要求。(安全質量保證體系如圖2)圖5 移動模架預壓安全質量保證體系9.2安全質量保證體系崗位職責(見表4)表4試吊安全質量

12、保證體系崗位職責 職 能 崗 位責 任 人職 責決策層總指揮穆永江全面負責試驗工作方案制定及現場指揮副總指揮潘大鵬、安維輝指導層大方工程師郭工管理層技術責任人員殷艷軍規劃(方案)準備及實施技術指導機械責任人員趙振凱機械保養運行技術指導安全責任人員覃文杰安全總監督質量責任人員覃文杰、殷艷軍系統檢查材料責任人員呂世友輔助材料質量檢查架梁隊長劉念化負責勞動組織、進度計劃、施工安全質量方案編制人安維輝、殷艷軍規劃(方案)編制及實施技術指導生產協調郭長安現場指揮大方工程師現場人員材料安排組織作業層起重組趙宏杰運輸、吊裝操作工藝安全拼裝組趙宏杰拼裝對位操作工藝安全安全組覃文杰全過程的安全監控測量組王立波全

13、面測量指揮零工組輔助安裝砂袋及鋼筋束9.3試驗前安全檢查在移動模架試驗前必須進行全面徹底的安全質量檢查，并符合下表的規定。表5安全質量檢查要求 項目檢查內容檢查依據檢查責任人員簽字確認1安全要素：平臺、爬梯和安全網等。設計圖，安全規程2液壓系統：軟管、閥門和油缸施工圖施工操作規程3桁架處于正確位置，偏差設計圖及要求4桁架水平度正確，斜坡5主千斤頂已解鎖，壓力釋放操作規程6滑動支承座的限位板安裝正確設計圖7主支撐梁與模板已連接到位設計圖8檢查精軋螺紋鋼有否損壞施工規范9自動和推進裝置是否已安裝完設計圖10固定的精軋螺紋鋼安裝完畢設計圖9.4作業天氣條件試驗不得在下表規定的情況下進行。表6 吊裝作

14、業天氣情況 序號天氣情況作業情況備注1夜 間2大霧或能見度低3大雨或大雪4雷 電5風力大于6級10.組織安排10.1試驗日程安排表7 移動模架預壓方案及日程表時 間內 容試驗載荷備注試驗前檢查 空載試驗第一級預壓及觀測第二級預壓及觀測第三級預壓及觀測第四級預壓及觀測穩定后變形觀測10.2試驗組織保證體系圖6 預壓組織體系保證圖10.3人員職責10.3.1總指揮試驗過程中總體方案的決策。10.3.2技術指導 試驗前進行移動模架安裝全過程的培訓，對試壓全過程進行指導。10.3.3副總指揮 (1)綜合分析各組反饋的信息，對現場的施工方案進行決策。 (2)向總指揮報告工作。 (3)及時下達下一步工作指

15、令。10.3.4生產協調組 (1)參與施工方案的決策，并協調現場的勞、材、機具配置。 (2) 在副總指揮的領導下執行決策方案。10.3.5技術保障組(1)技術保障組組長對本組的人員進行分工，對監測內容、方法及應作的記錄進行交底。搜集、整理現場的檢查、監測信息綜合分析各種信息并及時向副總指揮匯報。(2)技術保障組聯絡員監督檢查各專業人員的工作。搜集、整理各專業人員的監測信息并對監測信息進行復核、簽認，及時準確地向組長報告監測信息。及時整理監測書面資料。(3)技術保障組專業人員對所負責的項目進行認真細致的觀測，及時準確完整的填寫觀測記錄并及時簽認，對監測結果負責。及時向聯絡員匯報觀測結果，必要時主

16、動請聯絡員驗證匯報觀測結果。10.3.6模架系統檢查組(1)組長職責對本組的檢查人員進行分工，對檢查項目的內容和方法進行交底搜集、整理現場的檢查、觀測結果。綜合分析各種信息并及時向副總指揮匯報。(2)模架系統檢查組聯絡員職責監督檢查各檢查人員的工作。搜集、整理各檢查人員的檢查記錄并對檢查結論進行復核、簽認，及時準確地向組長報告檢查結果。及時整理檢查書面資料。(3)吊裝系統專項檢查人員職責對所負責項目進行認真細致的檢查，及時、準確完整地填寫檢查記錄并及時簽認，對檢查結果負責。及時向片區負責人匯報檢查結果，必要時主動請片區負責人驗證檢查結果。10.3.7后勤保障組負責人職責負責試驗過程中施工管理、

17、施工操作人員的食品、飲用水的組織安排。負責試驗過程中全體人員的勞動防護用品的配備。10.3.8安全糾查組 對試驗全過程進行安全監控，重點糾查是否嚴格按照操作規程所規定的程序、要點和要求進行操作。重點檢查各級人員、各種施工設備是否滿足安全作業的條件。重點糾查施工作業人員和非施工作業人員的不安全行為。10.4組織保證措施各組長應及時組織組員學習試驗方案，及時向組員進行檢查項目的內容，方法的技術交底，讓每個組員明確應該做什么，何時做，如何做，及時向組員下發相關的觀測記錄和檢查記錄。所有指揮、檢查、操作人員配齊安全保護用品和檢查工具。所有人員必須按時到達自己的崗位，不得擅自離崗。10.5試吊指揮、檢查

18、人員通訊號碼 表8 管理人員聯絡表序號職務姓名手機對講機頻道備注1總指揮穆永江137388183032技術指導組陳德利3副總指揮潘大維輝137388183054生產協調組劉念華159582386315技術保障組殷艷立世澤139574836896模架系統檢查組殷艷振凱131574536107后勤保障組董明升667747劉晶6606518安全糾查組覃文杰1358665865212附表附表1 試驗前移模架重點部位狀態檢查表 項目檢查內容檢查依據合格標準檢查責任人員簽字確認1安全要素：平臺、爬梯和安

19、全網等。設計圖，安全規程全部安裝牢固可靠2液壓系統：軟管、閥門和油缸施工圖施工操作規程接頭可靠，各部件完好3桁架處于正確位置，偏差設計圖及要求位置正確，符合設計圖要求4桁架水平度正確，斜坡滿足設計參數要求5各千斤頂已解鎖，壓力釋放操作規程符合操作規程要求6精軋螺紋鋼定位正確，固定牢靠設計圖符合設計圖紙要求7滑動支承座的限位板安裝正確設計圖符合設計圖紙要求8主支撐梁的底板與墩頂節段已栓接到位設計圖符合設計圖紙要求9檢查精軋螺紋鋼有否損壞施工規范符合規范標準要求10自動和推進裝置是否已安裝完設計圖符合設計圖紙要求檢查者： 日期：審核人： 日期：附表2 預壓時時移動模架重要部位測量記錄階段部位項目第

20、一階段第二階段第三階段第四階段備注托架20#左標高20#右標高21#左標高21#右標高主梁20#左標高位置20#右標高位置跨中左標高位置跨中右標高位置21#左標高位置21#右標高位置測量： 日期：審核： 日期：附表3 預壓試驗各階段模板變化情況表階 段 部 位第一階段第一階段第一階段第一階段備注左側翼模1點2點3點4點5點6點7點8點9點10點11點12點13點14點底模15點16點17點18點19點右側翼模20點21點22點23點24點25點26點27點28點29點30點31點32點33點測量： 日期： 審核： 日期：附表4 移動模架加載試驗級別荷載控制表加載級別加載部位加載方法增加加載重量級別加載重量級別控制荷載總重第一級加載(38.1%荷載+內模重)1#區域不加荷載03353352#區域鋪設方木，堆設鋼筋共37捆端部
