快速成型制造個體化金屬植入物在骨科應用的展望(一)

1、快速成型制造個體化金屬植入物在骨科應用的展望 一【摘要】針對骨病、骨腫瘤，最理想的治療方法是根據患者病骨的幾 何解剖狀態，專門設計制定個體化治療方案，個體化治療中涉及到個 體化植入物的應用。現存的金屬植入物缺乏個體匹配性?；诜辞蠊?程和快速成形技術直接制造的個體化金屬植入物，解決了目前個體化 植入物翻模制造、周期較長的問題。采用新型材料作為原材料直接成 型出個體化金屬植入物將是快速成形技術在骨科應用的開展方向?！娟P(guān)鍵詞】快速成型 ;個體化 ;金屬植入物 Abstract:Theidealtreatmentofosteonosusandbonetumorisindividualizedtre

2、atmentwithindividualizedimplantsonthebasisofpatient ' sgeometricalanato miccondition.Traditionalmetalimplantsarelackofindividualmatching.Thene windividualizedmetalimplantisbasedonreverseengineeringandrapidprototy pingtechnique,andhassolvedtheproblemsoflongperiodmanufacturalproced ureinthetraditi

3、onaltechnique.Newtypeofmaterialisappliedforrapidprototyp ingdirectly.Itwouldbethedevelopingtendencyinorthopedicapplication.Keywords：rapidprototyping;individualized;metalimplant 隨著骨缺損、骨腫瘤病例的增多，金屬植入物被更廣泛地應用于骨科 臨床，由于人骨骼的不規那么性，常常遇到植入物與患區骨骼不匹配， 須臨時對植入物進行塑型、拼對，這對植入物造成了磨損，且塑型的 植入物難以獲得滿意的形狀，仍與患區匹配不佳，同時延長了手術

4、時 間，從而影響了手術效果。假設術前能針對不同的患者定制手術所需金屬植入物，不僅使植入物與患區獲得良好的匹配，而且縮短了手術時 間。針對骨病、骨腫瘤，最理想的治療方法是根據患者病骨的幾何解 剖狀態，專門設計制定個性化治療方案，個體化治療中涉及到個體化 植入物的應用。從生物醫學工程的角度植入物須滿足： (1)足夠的機械 強度，以承受機體的自重和運動時的沖擊 ;(2)個體匹配性，以與缺損部 位和周圍的組織相匹配 ;(3)具有良好生物組織相容性 1、2。然而，現 存的金屬植入物缺乏個體匹配性。隨著材料學和計算機輔助工程學的 迅速開展，植入物的加工工藝越來越精細，并使得個體化的設計、制 造普及成為可能

5、。1 計算機輔助設計個體化金屬植入物1.1 患區骨骼的三維重建CT薄層掃描患處，準確提取人體骨骼斷層截面數據，即骨的斷層橫截 面圖像。由于各層圖像既包含骨的輪廓，又包含軟骨和其他組織的圖 案，因此，必須采取合理的圖像處理技術對各層圖像進行二值化處理， 以便獲得骨橫截面的清晰圖案，然后進一步獲得骨骼的輪廓圖像，最 后通過矢量化 (離散化 )處理獲得骨骼輪廓的矢量圖形文件。 將數據導入 醫學專用影像處理軟件進行處理，利用閾值分割和區域增長功能去除 軟組織，得到清晰的人體骨骼三維圖像。重建的三維圖像與實物原形 十分接近，楊連平等3報道三維CT影像測量精確性高、可重復性好， 三維圖像與原型的測量差值為

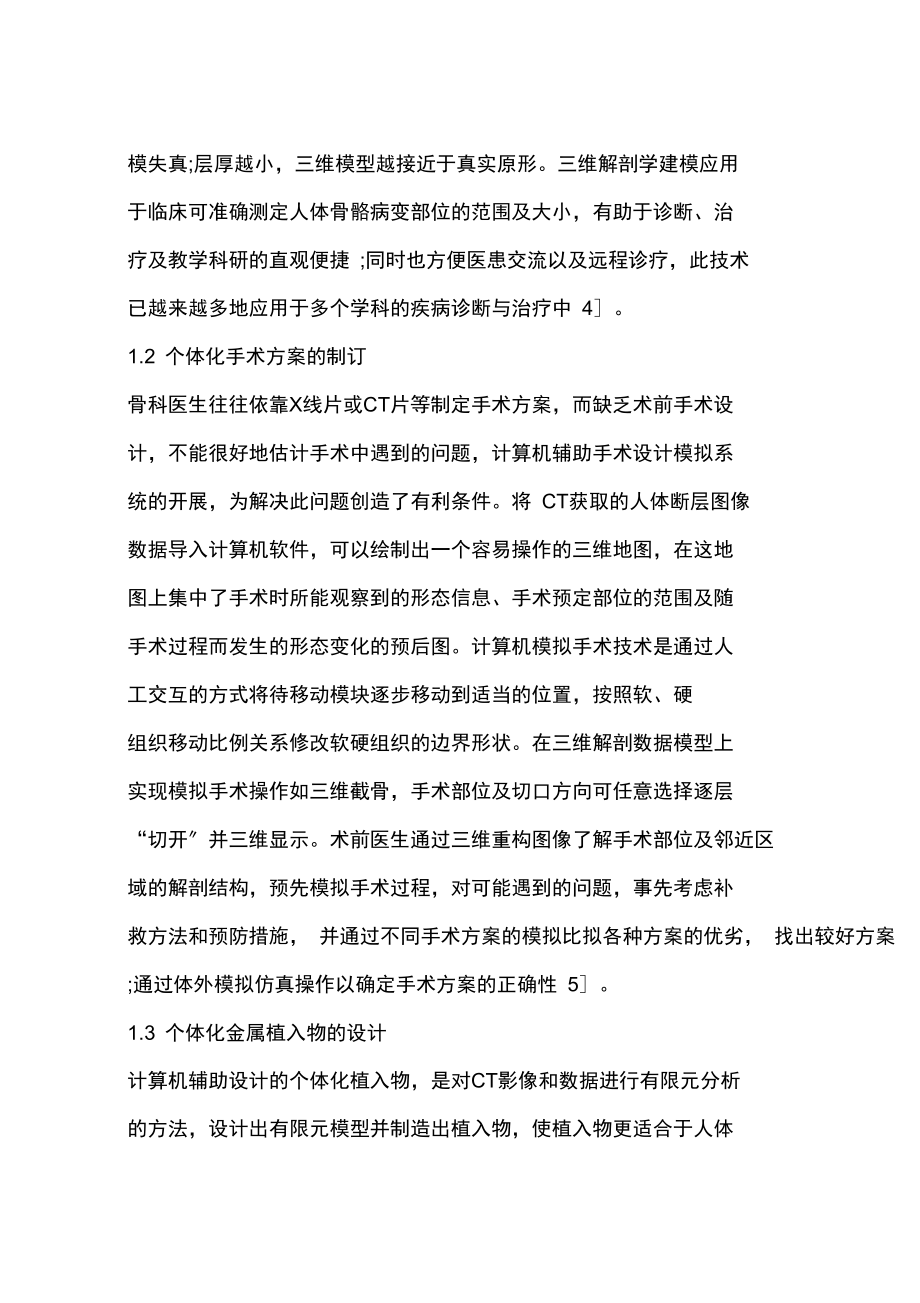

6、 0.150.27mm。三維圖像的精確度取決 于CT掃描的斷層厚度，層厚大于2mm圖像會出現偽影，造成三維建 模失真;層厚越小，三維模型越接近于真實原形。三維解剖學建模應用 于臨床可準確測定人體骨骼病變部位的范圍及大小，有助于診斷、治 療及教學科研的直觀便捷 ;同時也方便醫患交流以及遠程診療，此技術 已越來越多地應用于多個學科的疾病診斷與治療中 4。1.2 個體化手術方案的制訂骨科醫生往往依靠X線片或CT片等制定手術方案，而缺乏術前手術設 計，不能很好地估計手術中遇到的問題，計算機輔助手術設計模擬系 統的開展，為解決此問題創造了有利條件。將 CT獲取的人體斷層圖像 數據導入計算機軟件，可以繪制

7、出一個容易操作的三維地圖，在這地 圖上集中了手術時所能觀察到的形態信息、手術預定部位的范圍及隨 手術過程而發生的形態變化的預后圖。計算機模擬手術技術是通過人 工交互的方式將待移動模塊逐步移動到適當?shù)奈恢茫凑哲?、?組織移動比例關系修改軟硬組織的邊界形狀。在三維解剖數據模型上 實現模擬手術操作如三維截骨，手術部位及切口方向可任意選擇逐層 “切開并三維顯示。術前醫生通過三維重構圖像了解手術部位及鄰近區 域的解剖結構，預先模擬手術過程，對可能遇到的問題，事先考慮補 救方法和預防措施， 并通過不同手術方案的模擬比擬各種方案的優劣， 找出較好方案 ;通過體外模擬仿真操作以確定手術方案的正確性 5。1.

8、3 個體化金屬植入物的設計計算機輔助設計的個體化植入物，是對CT影像和數據進行有限元分析 的方法，設計出有限元模型并制造出植入物，使植入物更適合于人體的生物力學和運動功能6。反求工程reverseengineering, RE是基于一 個可以獲得的實物模型構造出它的設計概念，并可通過對重構模型特 征參數的調整和修改到達對實物模型的逼近或修改。它是基于實物測 量數據的計算機輔助設計方法，是一種特殊的CAD方法，該方法已廣泛應用于通過CT圖像構建醫學模型，這種CAD模型不同于一般的影像 模型,其數據格式可以直接用于加工和制作工程 7。隨著非侵入診斷 技術如CT、MR和正電子放射斷層掃描PET的開展

9、，醫生能夠較易獲 得病人有關部位的一組二維斷層圖像,以此為工作根底反求工程在醫 學領域得到了較廣泛的應用 8、 9。植入物的個體匹配與否,設計過程 是一個決定全局的環節。 首先必須獲得骨骼的多層斷面輪廓圖像數據, 其次必須采取合理的圖像處理手段提取骨骼輪廓。植入物與人骨實現 個體化匹配的關鍵是通過曲面反求實現植入物的原位設計,植入物的 設計必須符合人體工程學、生物力學要求,同時要解決植入物體內定 位的問題。植入物的設計往往需要臨床經驗豐富且具能熟練掌握運用 CAD 軟件的醫師,且設計過程復雜。根據醫師的臨床經驗、模擬手術 的預后圖, 構建出個體化植入物的大小、 形狀、安放位置及固定方式。 因此

10、如何簡化植入物設計過程、優化設計程序成為反求工程臨床應用 的開展方向。2 個體化金屬植入物的制造快速成型技術rapidprototyping , RP是國外20世紀80年代后期開展起 來的一門新興技術，是指在計算機的協助下，根據物體的計算機輔助 設計CAD模型或CT等數據，通過材料的精確堆積，制造原型的一種基 于離散、堆積成型原理的新的數字化成型技術。由于 CT掃描與RP切 片的數據格式極其相似，通過對 CT數據轉化，實現生物體外表輪廓的 反求，可以精確復制與生物形體相同的形體。它是一種增加法制造方 式，其設想突破了傳統的 “毛坯-切削-加工 -裝配-成品這一制造模式， 集中表達了計算機輔助設

11、計、激光加工、精密數控和新材料開發等多 學科、多技術的綜合應用 10、 11。 RP 主要方法有：采用光敏樹脂材 料通過激光照射逐層固化的光固化成型法、采用紙材等薄層材料通過 逐層粘結和激光切割的疊層實體制造法、采用粉狀材料通過激光選擇 性燒結逐層固化的選擇性激光燒結法和熔融材料加熱熔化擠壓噴射冷 卻成型的熔融沉積制造法12。其原理是先將CAD生成的三維實體模型 通過分層軟件分成許多細小薄層，每個薄層斷面的二維數據用于驅動 控制激光光束，掃射薄層使其固化，以逐層固化的薄層累積成所設計 的實體原型 13。該技術可制作幾何形狀任意復雜的實體，而不受傳統 機械加工方法中刀具無法到達某些型面的限制。特

12、別適用于骨科特殊 部位金屬植入物的制造：如四肢惡性腫瘤切除后假體的制造，人工關 節的制造等。近年來，反求工程與快速成型技術相結合在醫療領域的 應用是當前一個重要的研究方向 14。RP技術可以根據特定病人的斷層圖像數據，而不是標準的解剖學幾何 數據來設計并制作植入物， 這樣極大地減少了植入物設計的出錯空間， 并且這種適合每個病人的解剖結構的個體定制化植入物確實能保證一個更好的手術結果。這種與病人病患處完美配合的植入物可以幫助骨 科醫生大大縮短手術操作時間。為了改良個體匹配植入物的設計與制 造的速度和精度， 縮短病人的等待時間和提高植入物外形的匹配程度， 直接將所需植入物的斷層圖像數據轉化為快速成

13、型分層制造的輪廓數 據格式并快速制造植入物的實體原型，對其形狀的修改和編輯在 CAD 原型上進行。這種方法具有速度快、精度高的特點，能很好地滿足個 體匹配植入物對設計制造的速度和精度的要求。 高勃等 15通過螺旋 CT 圖像重建人下頜骨三維數據并制作單側骨缺損模型，采用健側數據鏡 像反轉方法獲得修復缺損的植入體 CAD數據模型，用SLS法將CAD數 據轉換成蠟?zāi)＃?jīng)失蠟鑄造制作純鈦植入體，通過定點測量比擬植入 體與CAD模型的幾何差異，實驗說明所制作的鈦植入體形態自然，尺 寸精度高，認為應用SLS法定制修復下頜骨缺損的植入體精度高， 耗時 短，是一種很有前景的個性化修復下頜骨缺損的方法。較傳統的金屬 植入物制造工藝具有諸多優
