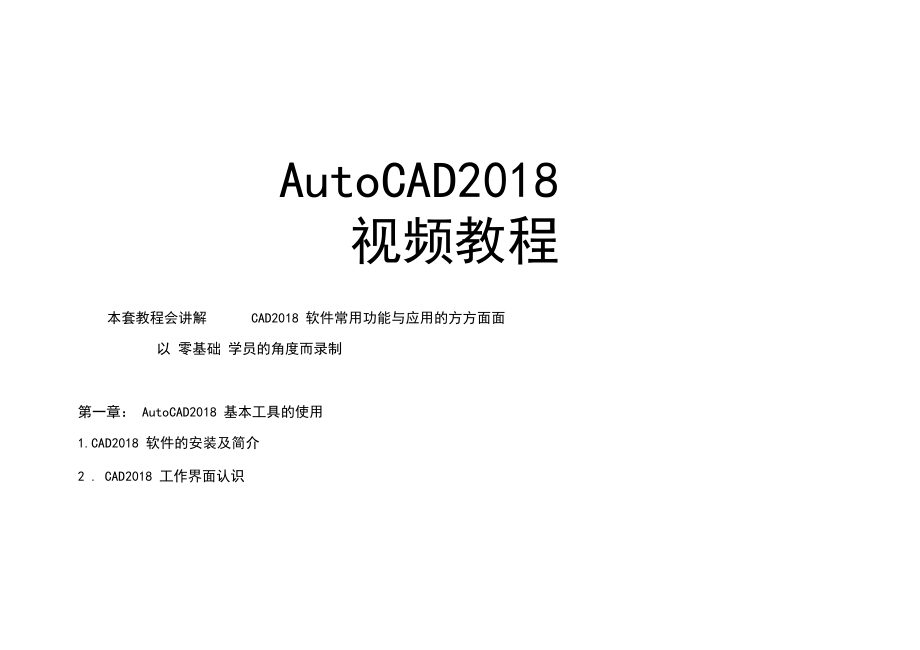

1、AutoCAD2018 視頻教程本套教程會講解CAD2018 軟件常用功能與應用的方方面面以 零基礎 學員的角度而錄制第一章： AutoCAD2018 基本工具的使用1.CAD2018 軟件的安裝及簡介2 . CAD2018 工作界面認識3 .新建，打開與保存文件（注意圖形單位）新建 ： Ctrl+N ，圖形單位：UN 保存： Ctrl+S , 打開： Ctrl+O , 退出命令：ESC4 .鼠標的使用鼠標左鍵：選擇，鼠標中鍵：前滾放大，后滾縮小，按住不放開是平移畫板，連續按兩下中鍵可以顯示全部圖形鼠標右鍵：在不同的位置與場景有不同的功能5 .直線命令詳解直線： L ，確認：空格/ 回車 /

2、鼠標右鍵6 . 動態輸入繪制角度線動態輸入尺寸：F12 ，輸入方式：長度TAB 角度 （角度不支持空格確認）撤銷： Ctrl+Z , 極軸追蹤：F10對象捕捉：F3 ， 空格 /回車可以重復上次命令7 .直線命令加強練習要學會做輔助線，以及動態輸入角度的光標位置8 .刪除命令與選擇技巧刪除： E / Delete ,9 .相對坐標繪制圖形輸入方式：(X,Y) 或者 ( X,Y)10 . 極坐標繪制圖形輸入方式：長度< 角度注意角度是指所繪制的直線與水平向右邊之間的夾角，逆時針是正角度，順時針是負角度11 .正交及相對坐標繪圖練習正交：F812 .直線繪圖綜合練習13 .構造線祥解構造線：

3、XL14 .構造線角度與偏移15 .修剪命令（重點）修剪：TR16 .多段線命令多段線：PL17 .多段線擴展命令（圓?。?8 .多段線練習及點命令點：P0定數等分：DIV定距等分：ME19 .多段線之指定圓心（繪制特殊圖形）20 .圓工具的使用圓：C21 .圓工具練習22 .圓命令練習（from基點繪制方法）激活繪圖命令一from 指定基點-X,Y （相對坐標）23 .圓弧繪制的幾種方法圓弧：A圓弧是逆時針方向繪制的。24 .繪制圓弧的剩余方法（注意優弧與劣弧之分）優弧是指大于180度的弧劣弧是指小于180度的弧25 .圓弧繪制練習一（有新知識點）26 圓弧練習二27 . 了解 CAD201

4、8 新功能，安裝升級補丁28 . CAD2018新功能（PDF導入及增強SHX文字識別等 新學員可跳過）29 . CAD2018 新功能（屏幕外選擇，布局視口及智能標注）開啟與關閉屏幕外選擇的系統變量：SELECTIONOFFSCREEN （ 0 關， 1 開）30 .CAD2018 新功能（外部參照功能增強新學員可跳過）更改默認路徑：REFPATHTYPE （ 1 相對， 2 完整， 0 無路徑 ）第二章： 基本繪圖操作與修改工具2-1. 繪制矩形的幾種方式（上）矩形：REC尺寸輸入方式：X,Y或 X,Y或X TAB Y。（X與Y指的是長度與寬度，注意繪制方向）2-2 繪制矩形的幾種方式（下

5、）2-3 矩形練習（通過對象追蹤繪制圖形）對象追蹤：F112-4 斜角矩形及移動命令移動： M2-5倒角命令祥解倒角：CHA2-6旋轉矩形練習2.7倒圓角命令技巧圓角：F2-8繪制多邊形的三種方式多邊形：POL（注意：必須是正多邊形）2-9判斷多邊形繪制方式與技巧2-10綜合練習2-11繪制橢圓橢圓：EL2-12橢圓弧角度的正確理解與幾種繪制方法2-13橢圓練習2-14 樣條曲線精講樣條曲線：SPL2-15編輯樣條曲線及光順曲線2-16修訂云線及射線命令2-17偏移和分解及合并命令（重要）偏移：0 分解：X 合并：J2-18復制命令(常用)復制:CO 或 CP CTRL+C2-19鏡像命令與文

6、字鏡像處理鏡像：Ml文字鏡像：MIRRTEXT (01)2-20旋轉命令旋轉：RO2-21延伸及修剪補充延伸：EX2-22拉伸命令拉伸：S2-23拉長命令的使用拉長：LEN2-24 鏡像練習2-25 偏移練習2-26 復制練習2-27 陣列命令陣列：AR（ 1. 矩形陣列2. 環形陣列3. 路徑陣列）2-30 縮放命令縮放：SC2-31 縮放練習與實際運用2-32 對齊工具的應用對齊： AL2-33打斷打斷于點及合并補充打斷：BR2-34如何編輯多段線編輯多段線：PE2-35圖案填充的用處圖案填充：H2-36圖案填充參數（上）2-37圖案填充參數（下）2-38漸變色填充漸變色：GRA2-39面

7、域及創建邊界面域：REG邊界：B02-40繪制多線工具（機械類專業可跳過）多線：ML2-41多線圓弧封口效果2-42繪制多線注意事項2-43多線編輯工具（上）2-44多線編輯工具（下）第三章：圖形的注釋3-1單行文字的創建單行文字：DT3-2多行文字的創建（上）多行文字：T3-3多行文字的創建（下）3-4特殊符號的輸入方式3-5創建文字樣式及字體說明文字樣式：ST3-6插入表格表格：TB3-7表格的編輯3-8表格樣式及調用外部表格3-9塊的作用及創建塊創建塊：B插入塊：I3-10定義屬性塊及清理塊定義屬性：ATT 清理：PU3-11創建永久塊及編輯塊寫塊：W3-12編輯及管理塊屬性和多重引用多

8、重引用：MIN3-13尺寸標注的重要性3-14機械制圖尺寸標注的基本規范3-15線性標注及創建標注樣式線性標注：DLI標注樣式：D3-16線性標注符號輸入方式3-17對齊標注及角度標注對齊標注：DAL 角度標注：DAN3-18直徑與半徑標注（度分秒角度繪制方法）直徑標注：DDI 半徑標注：DRA3-19工廠實戰標注練習3-20弧長標注及折彎標注弧長標注：DAR 折彎標注：DJO3-21坐標標注坐標標注：DOR3-22基線標注與連續標注基線標注：DBA 連續標注：DCO3-23快速標注快速標注：QDIM3-24智能標注智能標注：DIM3-25線性折彎檢驗及重新關聯標注3-26編輯標注的各種方式（

9、上）3-27編輯標注的各種方式（下）3-28快速創建標準中心線中心線：【圓：CM【直線：CL3-29標注樣式管理器（上）3-30標注樣式管理器（下）注意：標注比例通常是1:13-31快速引線標注（單引線）單引線：LE3-32多重引線標注多重引線：MLD 引線樣式：MLS合并引線對齊多重引線：MLA 添加引線：MLE3-33尺寸公差等級介紹請參考機械設計手冊MLC3-34 表面粗糙度及形位公差介紹3-35 形位公差的標注形位公差：TOL第四章 圖層與特性4-1 圖層工具（非常重要）圖層特性管理器：LA圖層的作用：合理的使用圖層工具有利于繪圖，達到事半功倍的效果，使圖紙清晰，規范，方便管理，審閱，

10、及修改圖形，1. 可以為每個圖層創建不同的特性，2. 可以單獨控制當前圖層是否被打印等。3. 可以快速查看與隱藏某圖層上的圖形。4. 結合布局空間，方便圖形的管理出圖5. 結合圖層狀態管理器與過濾器可以更加方便的管理圖層與圖形（指創建很多的圖層情況下）線的名稱、型式、寬度及應用（根據CB/T4457.4 2002）圖線名稱圖線型式圖線寬度一般應用舉例怛?qū)嵕€«!(r/)可見輪麻城細實線細（S）尺寸線及尺J界線,剖面線.就合斷面 的輪斷線,過渡線細虛線細（42）不可見輪廊線細點而線細（d/2）軸線.對稱中心線粗點畫線«(</)限定范圍式示紋細雙點線細（d/2）相鄰輔助零件

11、的輪麻線.軌跡線.極限 位置的輪摩線.中斷線波浪線_ _ - - 一 - 一 細（2）斷裂處的邊界線,視圖與剖覘圖的分 界線雙折線-V細（2）同波浪線粗虛線fi(rf)允許我而處理的表示線4-2 創建標準圖層4-3 圖層狀態祥解關閉：隱藏圖層上的圖形，并且不能編輯（可全選操作），不能打印凍結：隱藏圖層上的圖形，并且不能編輯，不能打印，凍結可以減少重生成圖形時間，（通常用于想保留，但不想顯示與刪除的圖形）鎖定：圖形仍然顯示，不能編輯，但能打印，也可以捕捉圖素。（通常用于不想被誤修改的圖形）4-4 圖層的應用（上）4-5 圖層的應用（下 ）4-6便捷控制圖層狀態關閉選定對象的圖層：LAYOFFLA

12、YISOLAYUNISO打開所有關閉的圖層：LAYON 隱藏或鎖定對象之外的所有圖層： 恢復LAYISO命令的所有操作對象: 凍結選定對象的圖層：LAYFRZ解凍所有圖層：LAYTHWLAYMCUR鎖定選定對象的圖層：LAYLCK 解鎖選定對象的圖層：LAYULK 將當前圖層設置為選定對象的圖層：將選定對象的圖層更改為目標對象的圖層：LAYMCH4-7 圖層過濾器方便的管理圖層4-8 圖層狀態管理器可以快速的在多個不同的圖層狀態中進行切換，從而方便審閱及修改圖形結合布局可以更加方便打印出圖4-9 綜合練習4-10 特性匹配特性匹配：MA4-11 繪制視圖注意事項三視圖口訣：長對正，高平齊，寬相

13、等4-12 建立自己的樣板文件4-13零圖層的好處0圖層是系統默認層，不能刪除與改名0圖層具有隨層屬性的作用4-14圖層剩余補充顯示圖層是否使用:SHOWLAYERUSAGE第五章參數化圖形5-1參數化的認識參數化圖形是一項使用約束進行設計的技術，在使繪圖更加的便捷CAD常用的約束類型（0關閉1顯示）CAD中，約束是應用于二維幾何圖形的關聯和限制1. 幾何約束：控制圖形的形狀2. 尺寸約束：控制圖形的大小和比例5-2 使用約束常見的幾種情況1 .未約束2.欠約束 3.完全約束（至少需要一個固定約束）4.過約束5-3 幾何約束使用方法（上 ）注意：當兩個圖元都沒有固定時，使用幾何約束先 選擇的圖

14、形為基準5-4 幾何約束使用方法（下）5-5 參數化繪圖技巧一（減少約束步驟） 要學會使用自動約束5-6 參數化繪圖技巧二注意某些修改工具會破壞約束一般情況下，建議先把輪廓幾何約束之后，再進行尺寸約束5-7 參數化繪圖技巧三繪制輪廓時，尺寸比例不應差距太大，輪廓形狀越接近越好，不然約束時容易變形。鼠標中鍵向前滾，比例變小反之變大重生成圖形：RE5-8 參數化繪圖技巧四（參數化各項設置）5-9 參數化繪圖技巧五（多圓弧吊鉤）5-10 參數化繪圖技巧六（創建約束坐標系）5-11 參數化綜合練習一5-12 練習二5-13 練習三5-14 練習四第六章 三維實體建模2 .1 三維環境及視圖6-2 創建

15、長方體及實體基本操作6-3 創建圓柱體球體及圓錐體6-4 創建棱錐體楔體與圓環體6-5 拉伸工具祥解（非常重要）拉伸： EXT二維曲線必須封閉且是整體或二維面域才能拉伸實體，否則是曲面6-6 拉伸技巧及布爾運算源對象變量 DELOBJ布爾運算并集：UNI6-7路徑拉伸及拔模角度截面與路徑要是垂直關系6-8放樣命令6-9放樣補充及抽殼6-10旋轉命令旋轉：REV6-11掃掠工具（上）6-12掃掠工具（下）6-13實體倒圓角與倒斜角鏈：表示相切邊界0保留 3刪除-1提示差集：SU交集：IN 支持實體及二維面域?qū)ο蟓h(huán)：表示相連邊界6-14布爾運算補充及著色面6-15多段體及提取實體邊界6-16干涉與

16、分割實體6-17實體夾點編輯及拉伸面與傾斜面6-18同步建模剩余功能6-19按住并拖動的使用技巧（CAD建模最方便的功能）6-20 泵體建模與 UCS坐標（上）在CAD中常用坐標系：1 .世界坐標系（笛卡爾坐標系）。它是固定不動的2 .用戶坐標系（UCS）。可以由用戶任意指定的默認情況下，UCS和世界坐標系是重合在一起的,定義坐標系是三維建模的基本功，必須要熟練掌握，并且要能分清坐標與視圖直接的關系為了建模的方便，三維中建議用世界坐標系為基準點6-21 動態 UCS 及三維建模的常用設置6-22 底座建模及認識三視圖6-23 移動UCS 坐標系的方式6-24 斜管座建模與UCS 的指定6-25

17、 旋轉UCS 及正視于坐標系正視于： PLAN右手定則：拇指 指 向旋轉軸的正 方向，四指自然彎曲，旋轉方向往手心 為正，反之則負6-26斜基座建模及指定繪圖平面6-27快速隱藏與反隱藏對象及彎座建模思路6-28彎管的建模思路與方法6-29回轉體建模及倒角練習6-30有缺口的回轉體零件建模6-31剖切工具（輔助繪制復雜面及觀察實體內部結構）6-32截面平面（可利用做剖視圖及生成截面二維圖）6-33螺旋線與彈簧及多頭螺旋切割6-34螺紋實體建模般情況下，普通的公制螺紋的牙型角是 60度左旋螺紋右旋螺紋6-35文字分解與壓印及著色邊6-36中等復雜連接泵體的建模思路6-37三維鏡像6-38三維對齊

18、與三維旋轉6-39半球圖形綜合建模練習6-40復雜圖形綜合建模練習（上）6-41復雜圖形綜合建模練習（下）6-42三維標注及UCS補充CAD尺寸標注，只能在XY平面第七章工程圖7-1視圖的定義第一視A畫法匕二一飛）第三視負西速當今ISO國際標準規定：第一視角投影與第三視角投影同等有效。使用第一視角投影的國家：如 中國，德國，俄羅斯，烏克蘭，捷克等國家使用第三視角投影的國家：如 美國，日本，英國，澳大利亞，加拿大等國家7-2三維實體轉三視圖（方法一）三維轉二維的優勢：1.能提高繪圖的效率2.減少出錯幾率，3.更加的便捷與規范3D 旋轉：ROTATE3D7-3三維實體轉三視圖（方法二）新建視口：MV 進入視口：MS退出視口：PS7-4 三維實體轉三視圖（方法三）基礎視圖：VIEWBASE7-5 創建全剖視圖7-6 創建半剖視圖7-7 將布局空間圖形輸出到模型空間布局輸出模型：EXPORTLAYOUT7-8 旋轉剖視圖注意國標規定，對于筋板做剖視圖時：垂直于筋板剖切，平行于筋板不剖注意 ：開始和轉折處要有字母表示7-9 階梯剖視圖平行 的剖切平面注意 ：開始和轉折處要有字母表示，轉折不應與輪廓線重合，并且剖視圖上不要轉折界限7-10 復合剖視
