鈑金設計自學筆記

1、 鈑金視屏教程筆記1.1： 鈑金加工最重要的三個步驟，剪、沖/切、折 鈑金件的建立：新建>>零件>>鈑金件>>去除缺省>>選擇公制單位 第一次創建壁稱為 第一壁：平整壁的創建：平整工具（相當于：插入>>鈑金件壁>>分離的>>平整）平整壁：鈑金件的平面，平滑或展平的部分，就是一塊等厚度的金屬薄板：線框模式的綠色面：驅動曲面，草繪的面。 轉換驅動面：編輯定義第一壁>>厚度右邊的轉換按鈕1.2 鈑金特征的轉換：零件模塊轉化為鈑金模塊。應用程序>>鈑金件>>殼>&g

2、t;添加>>選擇要?jiǎng)h除的面>>確定>>輸入厚度（相當與抽殼）先對零件進行抽殼>>應用程序>>鈑金件>>驅動曲面>>選擇驅動曲面（和的不同：能夠選擇哪個曲面為驅動曲面，用轉化的鈑金不能通過重新編輯定義轉換驅動平面）1.4 由零件轉換過來的鈑金要添加邊縫插入>>轉換>>雙擊邊縫>>添加>>按住ctrl選擇邊>>確定>>完成鈑金的展開：創建展開>>規則>>完成>>選擇固定幾何形狀>>展開全部>

3、>確定1.5拉伸壁特征：拉伸壁：將側邊截面外形，拉伸到指定深度，需要注意的是拉伸壁是草圖曲線不一定要封閉，而平整壁一定要封閉 拉伸長度 鈑金厚度 拉伸厚度的方向（決定驅動曲面） 銳角添加倒角：選項>>銳邊添加折彎1.6拉伸第二壁：默認去除材料。繪制草繪>>確定。注意驅動曲面（要與第一壁相接） 如不相接：模型樹>>編輯定義>>選項>>選擇將驅動曲面設置為與草繪平面相對1.7第二壁是斜平面切除材料： 設置切口是否與第一壁垂直 1.8旋轉壁特征： 旋轉壁是將草繪截面按指定的旋轉方向，以某一旋轉角度繞中心線旋轉而形成的一類鈑金特征插入&

4、gt;>鈑金件壁>>分離的>>旋轉壁加厚：草繪完后確定指定厚度 草繪界面>>右鍵不放>>加厚1.9混合壁特征：混合壁將一組截面在其邊處用過渡曲面連接形成的一個連續的曲面特征，稱為混合曲面特征，創建混合特征是，各個截面的線段數量必須相等，還要合理的確認每個截面的起始點節點：兩個線段的交點。有個節點為起始點，圓要用斷點工具截出節點。改變起始點：點擊右鍵不放>>起始點1.10偏移壁特征：必須要有第一壁插入>>鈑金件壁>>分離的>>偏移>>選取曲面>>設定距離>>.

5、>>確定1.11創建額外壁：創建好第一壁之后，一般情況都需要在該壁上繼續建其余的薄壁，創建第一壁后，再創建薄壁稱為額外薄壁，從而對第一壁進行擴展和修飾，以建立復雜的壁結構：第一壁一般用分離的 平整壁 創建。：第二壁一般用平整壁創建。如用 分離的 平整壁，要用合并壁合并創建平整壁特征：第二壁的形狀可以用形狀來修改（可草繪）?？梢灾苯硬堇L：把矩形改成用戶定義>>形狀>>草繪（連接處不要封閉，選擇比較難選邊：右鍵>>出現高亮>>左鍵）。 當角度為0時，創建的第二壁會和第一壁形成一個壁2.3合并壁特征：用分離的平整壁特征創建的第二壁（連接處要

6、封閉）【第二壁的驅動面要與第一壁在一邊，可在 選項>>將驅動曲面. 里修改】合并壁>>選擇基參照（主要壁）>>確定>>選擇要合并的壁>>默認的合并邊（兩壁相交邊)>>確定2.4壁的止裂槽：許多鈑金件都需要某種止裂槽，即在連接處指定如何處理原壁和額外壁的材料關系，沒有止裂槽，就可能出現一些不希望的裂縫或者拉伸無止裂槽：不適用止裂槽連接壁，要求新壁與原壁完整光滑連接，或者看成是延長伸展止裂槽：在壁連接點處拉伸用于折彎止裂槽的材料扯裂止裂槽：割裂各連接點處的現有材料矩形止裂槽：在每個連接點處添加一個矩形止裂槽長圓形至裂槽：在每個

7、連接點處添加一個長圓形止裂槽編輯定義>>減輕>>. 2.5法蘭壁的創建：【創建第二壁的一種方法】【如果要選取兩條邊，位置>>細節】法蘭壁>>選取要連接到的薄壁的邊或邊鏈鏈尾：到最邊邊盲：相當與盲孔，可以自己編輯長度至選定的：到選定的點、線、面2.6法蘭壁斜切口的設置 偏 移斜切口：當?shù)谝槐谙騼?nèi)彎曲而第二壁的長度過長時可在斜切口命令按鈕里設置離第一壁長度和寬度2.7法蘭壁形狀的設計（系統自帶的形狀可以在輪廓里設定尺寸） 弧形s形打開（兩板平行） 鴨形平齊c形s形用戶自定義：選擇連接的邊>>用戶定義>>輪廓>>草繪

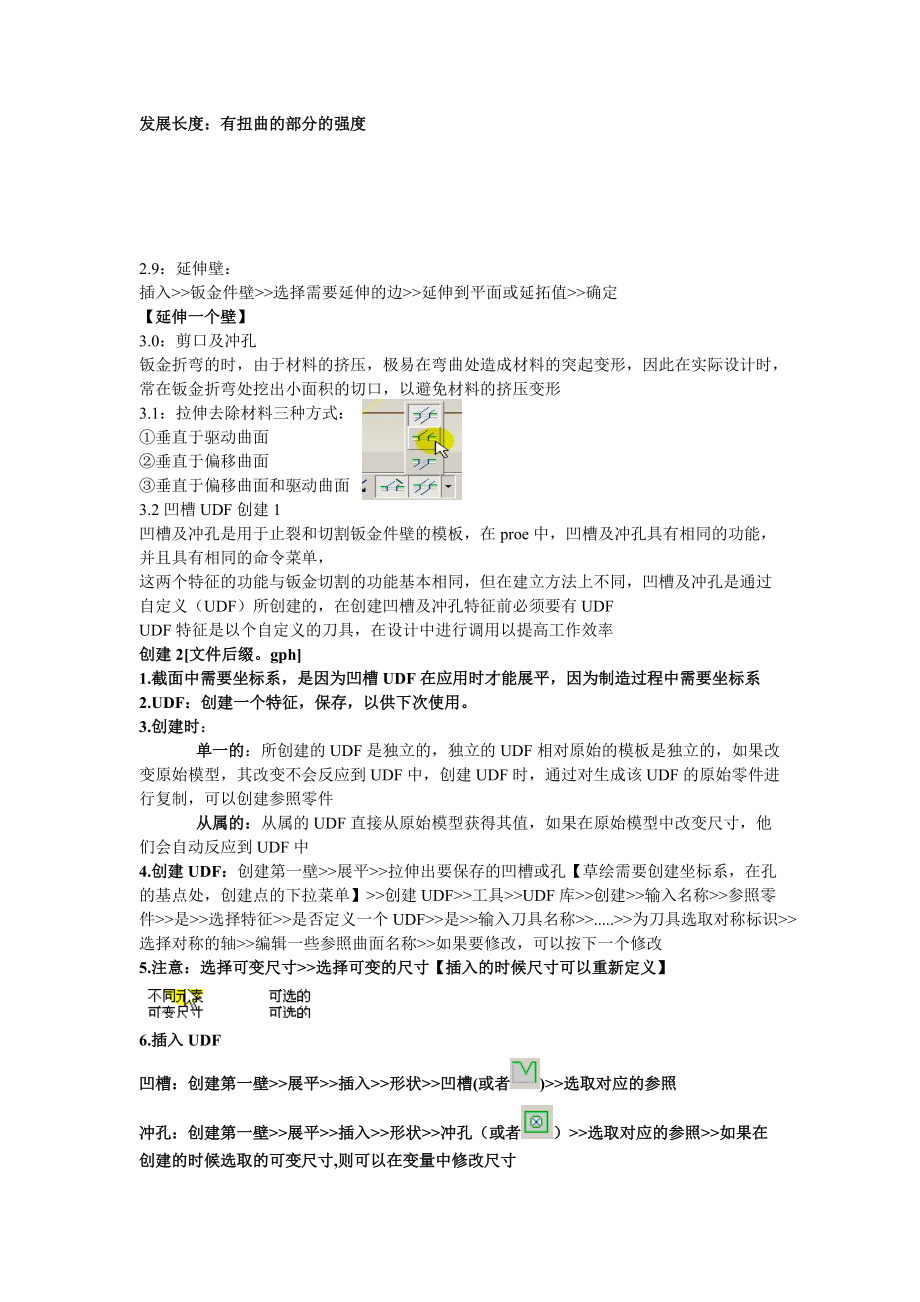

8、 >>2.8扭轉壁：插入>>鈑金件壁>>旋轉>>旋轉扭轉側壁連接的邊>>選擇旋轉軸基點>>輸入起始寬度>>輸入終止寬度>>扭曲長度>>扭曲角度>>扭曲發展長度>>確定注意：扭轉長度和扭曲發展長度的區別扭曲長度：總長發展長度：有扭曲的部分的強度2.9：延伸壁：插入>>鈑金件壁>>選擇需要延伸的邊>>延伸到平面或延拓值>>確定【延伸一個壁】3.0：剪口及沖孔鈑金折彎的時，由于材料的擠壓，極易在彎曲處造成材料的突起變形，因

9、此在實際設計時，常在鈑金折彎處挖出小面積的切口，以避免材料的擠壓變形3.1：拉伸去除材料三種方式：垂直于驅動曲面垂直于偏移曲面垂直于偏移曲面和驅動曲面3.2凹槽UDF創建1凹槽及沖孔是用于止裂和切割鈑金件壁的模板，在proe中，凹槽及沖孔具有相同的功能，并且具有相同的命令菜單，這兩個特征的功能與鈑金切割的功能基本相同，但在建立方法上不同，凹槽及沖孔是通過自定義（UDF）所創建的，在創建凹槽及沖孔特征前必須要有UDFUDF特征是以個自定義的刀具，在設計中進行調用以提高工作效率創建2文件后綴。gph1.截面中需要坐標系，是因?yàn)榘疾踀DF在應用時才能展平，因?yàn)橹圃爝^(guò)程中需要坐標系2.UDF：創建一個

10、特征，保存，以供下次使用。3.創建時： 單一的：所創建的UDF是獨立的，獨立的UDF相對原始的模板是獨立的，如果改變?cè)寄Ｐ?，其改變不?huì)反應到UDF中，創建UDF時，通過對生成該UDF的原始零件進行復制，可以創建參照零件 從屬的：從屬的UDF直接從原始模型獲得其值，如果在原始模型中改變尺寸，他們會自動反應到UDF中4.創建UDF：創建第一壁>>展平>>拉伸出要保存的凹槽或孔【草繪需要?jiǎng)?chuàng)建坐標系，在孔的基點處，創建點的下拉菜單】>>創建UDF>>工具>>UDF庫>>創建>>輸入名稱>>參照零件>

11、>是>>選擇特征>>是否定義一個UDF>>是>>輸入刀具名稱>>.>>為刀具選取對稱標識>>選擇對稱的軸>>編輯一些參照曲面名稱>>如果要修改，可以按下一個修改5.注意：選擇可變尺寸>>選擇可變的尺寸【插入的時候尺寸可以重新定義】6.插入U(xiǎn)DF凹槽：創建第一壁>>展平>>插入>>形狀>>凹槽(或者)>>選取對應的參照沖孔：創建第一壁>>展平>>插入>>形狀>>沖孔

12、（或者）>>選取對應的參照>>如果在創建的時候選取的可變尺寸,則可以在變量中修改尺寸可以對插入的UDF進行編輯定義修改7. 折彎回去：選擇平展下拉菜單>>折彎回去4.1鈑金折彎金屬材料被折彎成一定形狀和角度的零件的成型方法稱為彎曲，彎曲時沖壓的基本工序之一，在沖壓生產中應用很廣用彎曲方法沖壓的零件種類很多，大多數都在壓力機上用模具彎曲成型，也可以用專用彎曲機進行折彎，滾彎或拉彎 1.規則折彎插入>>折彎操作>>折彎>>設定參數>>草繪>>選擇折彎側>>選擇固定區域>>確定角度

13、：將鈑金的平面區域彎曲某個角度，按指定的半徑和角度進行折彎，方向箭頭決定折彎 位置規則：折彎用于創建沒有過渡曲面的標準折彎，是一種最普通常用的折彎技巧零件折彎表：整個零件都依照系統默認的折彎或者自己設定的折彎表，用來計算折彎是長度 的收縮率特征折彎表：為此特征分配指定的折彎表折彎側：折彎的那一側【方向正確就選正向】指定固定區域：固定的那一側【方向正確就選正向】折彎角度：2. 滾動折彎：將鈑金平面區域彎曲為圓弧狀，按指定半徑和角度進行折彎，由半徑和要折彎 的平整材料的數量共同決定滾動折彎的折彎側：如果使用了”兩者“，完全折彎，則在之后無法再上面加入任何折彎特 征3. 帶有止裂槽的折彎特征折彎側選

14、擇要選擇：兩者使用止裂槽：伸展止裂槽縫止裂槽矩形止裂槽非圓形止裂槽4. 帶有轉接的折彎特征轉接區域折彎區域不折彎區域【指定區域進行折彎，轉接區域用線段隔開，畫的第一條線為靠近折彎區域的線】折彎>>滾動>>帶有轉接>>草繪折彎曲線>>草繪轉接曲線5. 平面折彎特征平面折彎：圍繞軸【不是草繪軸，草繪軸的空間垂直軸】（此軸垂直于驅動曲面和草繪平面），創建折彎，折彎角度與固定平面同平面，折彎后幾何開關依然保持平面狀態。折彎>>角度>>平面>>【如果要修改，可以進行編輯定義】6. 邊折彎特征相當于：倒圓角【默認大小為鈑金

15、厚度，可編輯修改】插入>>邊折彎5.鈑金展平特征5.1規則展平特征鈑金展平概念：在鈑金設計中，常常需要將折彎的鈑金進行展平，這樣可以根據展平的狀態進行下料或是排樣在利用展平和折彎回去特征時，應注意以下問題1. 不要添加不必要的展平或是折彎回去特征，他們會加大零件的尺寸并可能在再生時造成問題2. 如果添加展平特征，應為查看模型平整狀態之用，在繼續設計前應刪除該示例展平特征注意：不能用規則展平展平不規則平面5.2規則展平【變形】變形：如果折彎區域有變形區未連接到邊緣時，系統會出現紅色高亮提示，則設計必須要另外選取一個變形區域與邊緣連接【選擇與之外部連接的面】5.3過渡展平過渡展平用于展

16、平不能用規則展平的不可展平幾何，不可展平的幾何在多個方向上有折彎固定幾何：固定的曲面轉接幾何：按住ctrl 鍵選擇所有需要變形的曲面5.4剖截面驅動展平剖截面驅動展平用于展平不規則外形的薄壁，通過指定一條剖截面來決定曲面展平的形狀展平>>剖截面驅動>>選擇固定邊>>完成>>選擇曲面控制曲線【可草繪】【展開的面的邊垂直于此曲線】>>選擇固定端5.5展平不應該造成材料的過渡擠壓?？汕袚Q線框模式觀察，有梯形的線框5.6折回特征對于展平過的鈑金，折回命令可以折回展平【剖截面展平的鈑金不可以】過的鈑金5.7平整形態特征與展平特征的區別：平整形態

17、特征永遠在模型樹的最下方【添加一個特征，自動展平】 使用新的特征時，自動返回到?jīng)]平整的時候可以在模型樹隱含。在編輯>>恢復>>恢復全部，恢復5.9規則縫特征為封閉的鈑金制造一個縫，為展平做準備規則縫>.草繪【畫一條直線】>>選擇草繪平面>>確定6.0曲面縫特征從模型中刪除一個或多個曲面來創造縫6.1邊縫特征在曲面與曲面的連接處創建一個縫6.2變形區域特征創建一個變形區域，然后在展平，這樣，變形的部分就能展平 展平>>規則>>展平全部>>選擇創建的變形曲面>>完成 7：模具成形特征及折彎表 7.

18、1模具成型特征在沖壓生產中，除了沖裁，彎曲等工藝外，還有一些工藝，包括脹形，翻邊，縮口，嬌形等，通常稱為成型工序在PROE中 ，鈑金成型特征有模具和沖孔兩種，在成型這前必須先建立一個模具或是沖孔幾何形狀的實體零件，作為成型特征的參考零件，這個零件可以在零件設計或是鈑金設計模塊中建立模具：采用模具的凸模沖壓或凹模吸引薄板形成的特征。同時要求參考零件必須要有邊界面以限定沖壓成型曲面，邊界面可以與鈑金件綠色或者白色面重合沖孔：參考：保持導入零件與成型形狀的關聯，修改導入零件，成型形狀也會發生變化復制：修改零件，成型形狀不發生變化模具成型>>模具>>參考>>導入零件

19、>>選取位置【把零件裝配到鈑金上】>>確定>>選取邊界面>>種子面>>確定種子面：作為發生的曲面 【要選取的曲面會從種子面擴散到邊界面】邊界面：作為結束的曲面移除曲面：選擇需要排除的曲面【挖空那個地方】成型特征可以進行陣列模具成型的參考零件必須帶有邊界面，參考零件可以是凸的，也可以是凹的，而沖孔成型不需要邊界面，參考零件只能是凸的7.2沖孔成型特征模具成型>>沖孔>>參考>>導入零件>>選取位置【把零件裝配到鈑金上】>>確定>>選擇移除曲面【如有】>>

20、選擇側的方向【選擇參考零件在鈑金的那一側】>>確定7.3：平整成型特征平整成型：對于成型特征形成的凸起或凹腔，必須要先用平整成型特征進行展平后，才能應用鈑金展平特征，因此，平整成型特征一般創建于設計結束階段平整成型>>雙擊印帖>>點選需要平整的曲面>>確定7.4鈑金折彎長度計算【彎曲處的長度】【可編輯折彎查看】L=（0.5×Ry因子×T）×（×90）L：鈑金展開長度R：折彎處的內側半徑T：材料厚度:折彎角度Y因子：由折彎中線的位置所決定的一個常數，默認值為0.5【材料力學里的中性面】修改Y因子：編輯>

21、>設置>>鈑金件>>折彎許可>>Y因子7.5 K因子在鈑金展平計算公式是以K因子為主要依據的，用來代表材料在折彎時的拉伸抵抗程度。 0<K<1修改K因子編輯>>設置>>鈑金件>>折彎許可>>K因子K=2y/永久修改Y因子工具>>選項>>輸入【initial_bend_y_factor】>>輸入值>>保存文件7.6系統默認折彎表編輯>>設置>>折彎許可>>折彎表>>current當前【設置折彎表到當前的鈑金中】>>從零件/從文件從零件:設置的折彎表為當前鈑金件本事的折彎表，并且定義好的折彎表會存在此鈑金中從文件：設置折彎表有。BND彎曲文件導入從文件：table1:適用于軟黃銅，銅 Y因子=0.5 k因子=0.35 Table2:適用硬黃銅，銅，鋁，y因子=0.64 k因子=0.42 Table3：適用于青銅，硬鋼，彈簧鋼 y=0.71 k=0
